TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.
If the judgment result shows ABNORMAL, the system has a malfunction.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If no permanent DTC is output, the system is normal.
If a permanent DTC is output, the system is malfunctioning.

17.

Turn the ignition switch off.

18.

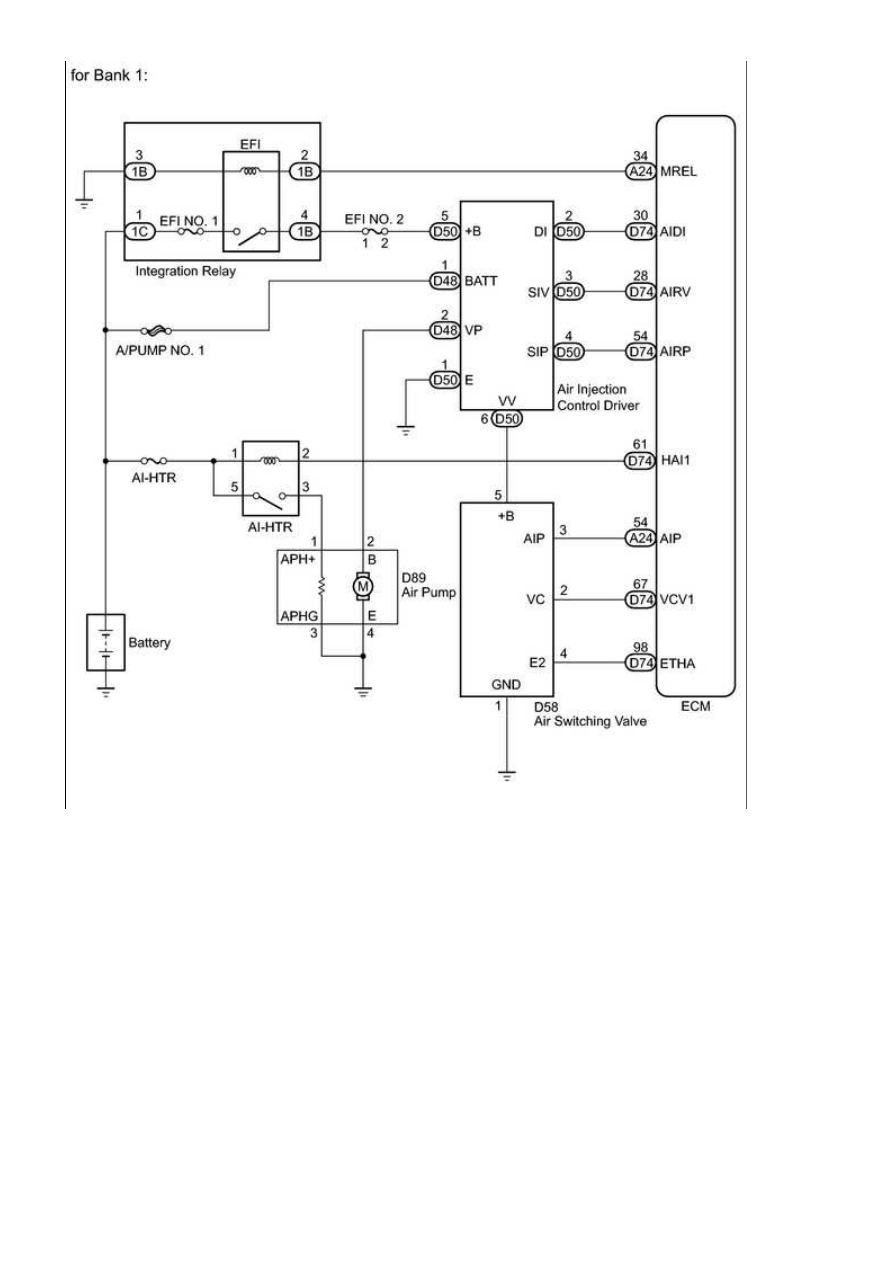

WIRING DIAGRAM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0412,P0415;...

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0412,P0415;...

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection

procedure.

HINT:

By using the Techstream to perform the Secondary Air Injection Check operation in the System Check,
the air-fuel ratio and the pressure in the secondary air injection system passage can be checked while
the secondary air injection system is operating. This helps technicians to troubleshoot the system when
it malfunctions
Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle
was moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and
other data from the time the malfunction occurred.

PROCEDURE

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0412,P0415;...

A

OK

1.

INSPECT AIR SWITCHING VALVE ASSEMBLY

(a) Inspect the air switching valve (for bank 1)



.

(b) Inspect the air switching valve (for bank 2)



.

Result

RESULT

PROCEED TO

OK

A

NG (for Bank 1)

B

NG (for Bank 2)

C

B

REPLACE AIR SWITCHING VALVE ASSEMBLY

(FOR BANK 1)

C

REPLACE AIR SWITCHING VALVE ASSEMBLY (FOR

BANK 2)

2.

CHECK HARNESS AND CONNECTOR (AIR SWITCHING VALVE - BODY GROUND)

(a) Disconnect the D58 or D59 ASV connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D58-1 (GND) - Body ground

Always

Below 1 Ω

D59-1 (GNDL) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK HARNESS AND CONNECTOR (AIR SWITCHING VALVE - AIR INJECTION
CONTROL DRIVER)

(a) Disconnect the D58 or D59 ASV connector.
