If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P0013 or P0023.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.

11.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

12.

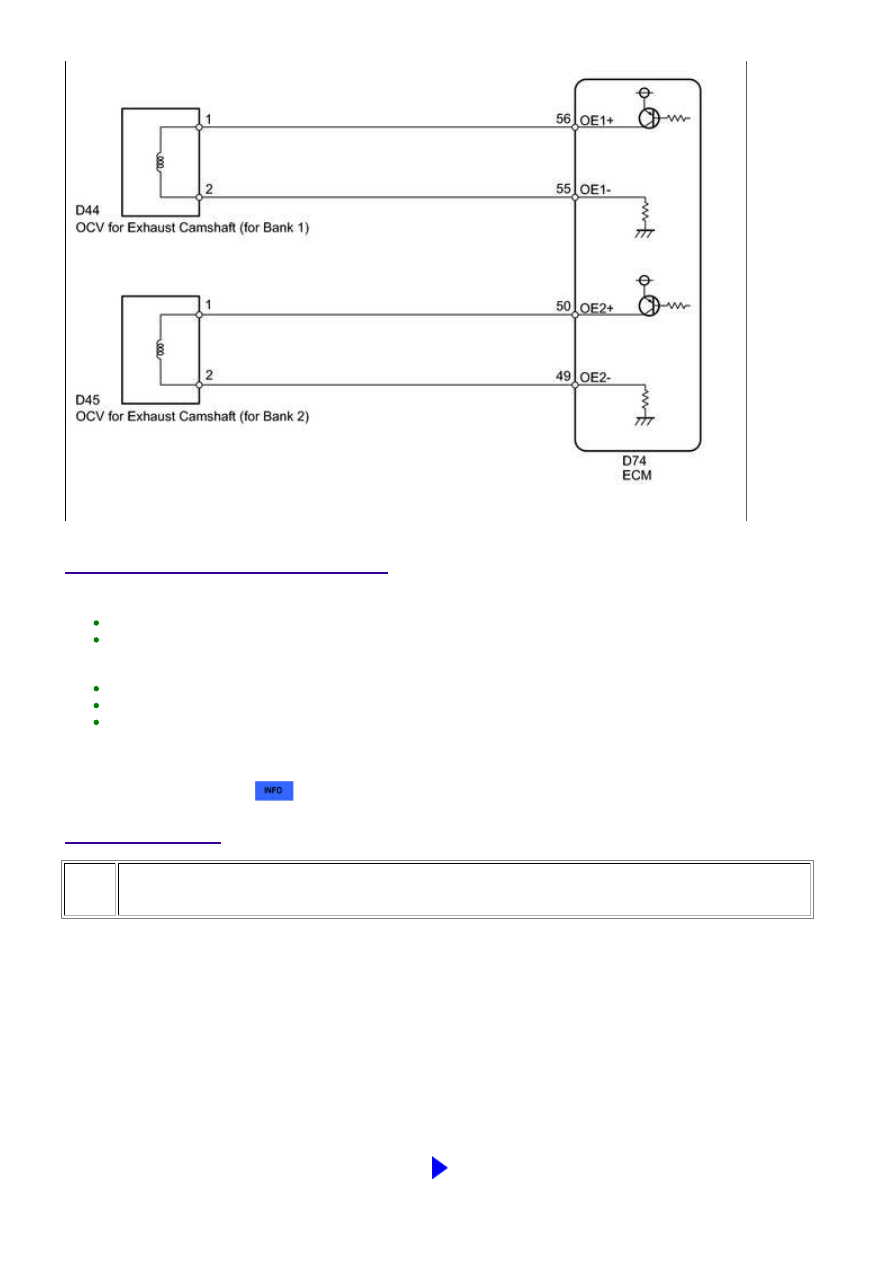

WIRING DIAGRAM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023;...

INSPECTION PROCEDURE

HINT:

If DTC P0013 is displayed, check the bank 1 VVT system for exhaust camshaft circuit.
Bank 1 refers to the bank that includes the No. 1 cylinder*.

*: The No. 1 cylinder is the cylinder which is farthest from the transmission.

If DTC P0023 is displayed, check the bank 2 VVT system for exhaust camshaft circuit.
Bank 2 refers to the bank that does not include the No. 1 cylinder.
Read freeze frame data using the Techstream. The ECM records vehicle and driving condition
information as freeze frame data the moment a DTC is stored. When troubleshooting, freeze frame
data can be helpful in determining whether the vehicle was moving or stationary, whether the engine
was warmed up or not, whether the air-fuel ratio was lean or rich, as well as other data recorded at the

.

PROCEDURE

1.

CHECK DTC (DTC P0013 OR P0023)

(a) Connect the Techstream to the DLC3.

(b) Clear DTC after recording the freeze frame data and DTC.

(c) Turn the ignition switch off.

(d) Allow the engine to idle and check DTC.

(e) Check that P0013 or P0023 is not present.

OK:

P0013 or P0023 is not output.

NG

GO TO STEP 2

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023;...

OK

OK

CHECK FOR INTERMITTENT PROBLEMS

2.

INSPECT CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

(a) Inspect the camshaft oil control valve assembly



.

NG

REPLACE CAMSHAFT TIMING OIL CONTROL

VALVE ASSEMBLY

3.

CHECK HARNESS AND CONNECTOR (OCV - ECM)

(a) Disconnect the D44 or D45 OCV connector.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D44-1 - D74-56 (OE1+)

Always

Below 1 Ω

D44-2 - D74-55 (OE1-)

Always

Below 1 Ω

D45-1 - D74-50 (OE2+)

Always

Below 1 Ω

D45-2 - D74-49 (OE2-)

Always

Below 1 Ω

D44-1 or D74-56 (OE1+) - Body ground

Always

10 kΩ or higher

D44-2 or D74-55 (OE1-) - Body ground

Always

10 kΩ or higher

D45-1 or D74-50 (OE2+) - Body ground

Always

10 kΩ or higher

D45-2 or D74-49 (OE2-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0013,P0023;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XH80LIX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0014,P0015,P0024,P0025; Camshaft Position "B" -

Timing Over-Advanced or System Performance (Bank 1); 2015 MY Tundra [08/2014 -        ]

DTC

P0014

Camshaft Position "B" - Timing Over-Advanced or System Performance

(Bank 1)

DTC

P0015

Camshaft Position "B" - Timing Over-Retarded (Bank 1)

DTC

P0024

Camshaft Position "B" - Timing Over-Advanced or System Performance

(Bank 2)

DTC

P0025

Camshaft Position "B" - Timing Over-Retarded (Bank 2)

DESCRIPTION

HINT:

If DTC P0014, P0015, P0024 or P0025 is present, check the VVT (Variable Valve Timing) system.

The Variable Valve Timing (VVT) system includes the ECM, OCV and VVT controller. The ECM sends a target

duty-cycle control signal to the OCV. This control signal regulates the oil pressure supplied to the VVT

controller. Camshaft timing control is performed according to engine operating conditions such as the intake

air volume, throttle valve position and engine coolant temperature. The ECM controls the OCV based on the

signals transmitted by several sensors. The VVT controller regulates the exhaust camshaft angle using oil

conditions. The ECM detects the actual exhaust valve timing using signals from the camshaft and crankshaft

position sensors, and performs feedback control. This is how the target exhaust valve timing is verified by the

ECM.
