Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Side): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

CAUTION:

As the rear bumper cover is extremely heavy, the engine lifter may suddenly drop if the instructions listed

in the repair manual are not followed. Therefore, always follow the instructions listed in the repair manual
when performing this procedure.

1. REMOVE CONNECTOR COVER (for Steel Type Bumper)

2. REMOVE CONNECTOR COVER (for Resin Type Bumper)

3. REMOVE WIRING HARNESS CONNECTOR (for Steel Type Bumper)

4. REMOVE WIRING HARNESS CONNECTOR (for Resin Type Bumper)

5. REMOVE REAR BUMPER COVER (for Steel Type Bumper)

6. REMOVE REAR BUMPER COVER (for Resin Type Bumper)

7. REMOVE REAR BUMPER PLATE LH (for Steel Type Bumper)

8. REMOVE REAR BUMPER PLATE LH (for Resin Type Bumper)

9. REMOVE REAR BUMPER PLATE RH (for Steel Type Bumper)

10. REMOVE REAR BUMPER PLATE RH (for Resin Type Bumper)

11. REMOVE REAR BUMPER PAD SUB-ASSEMBLY (for Steel Type Bumper)

12. REMOVE REAR BUMPER PAD SUB-ASSEMBLY (for Resin Type Bumper)

13. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH

14. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

15. REMOVE REAR BUMPER EXTENSION INSERT LH (for Resin Type Bumper)

16. REMOVE REAR BUMPER EXTENSION INSERT RH (for Resin Type Bumper)

17. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT LH (for Steel Type Bumper)

18. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT RH (for Steel Type Bumper)

19. REMOVE NO. 2 FRAME WIRE (for Steel Type Bumper)

20. REMOVE NO. 2 ULTRASONIC SENSOR RETAINER (for Steel Type Bumper)

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

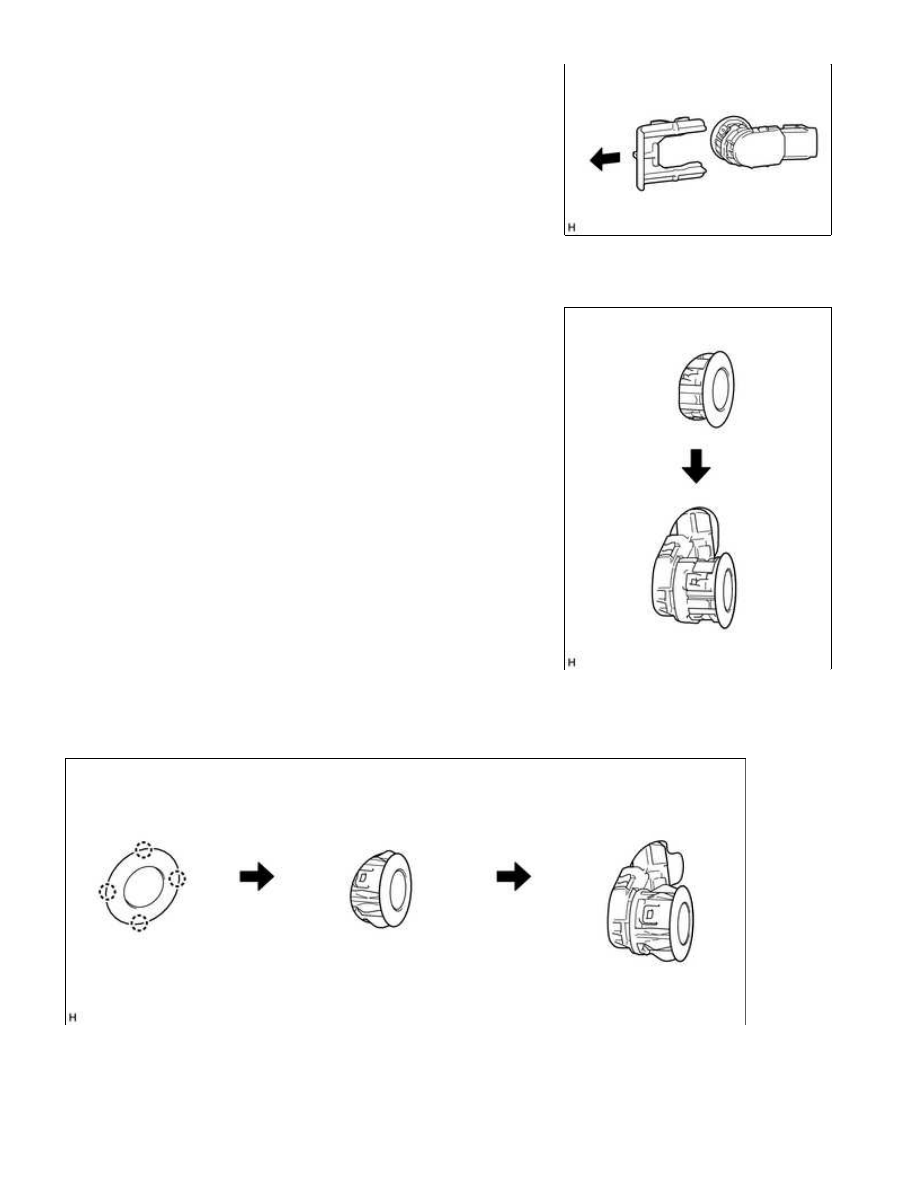

(a) Remove the No. 2 ultrasonic sensor retainer as shown in the

illustration.

HINT:

The illustration shows the No. 2 ultrasonic sensor retainer for the

(a) Remove the No. 2 ultrasonic sensor as shown in the illustration.

HINT:

The illustration shows the No. 2 ultrasonic sensor for the LH. The

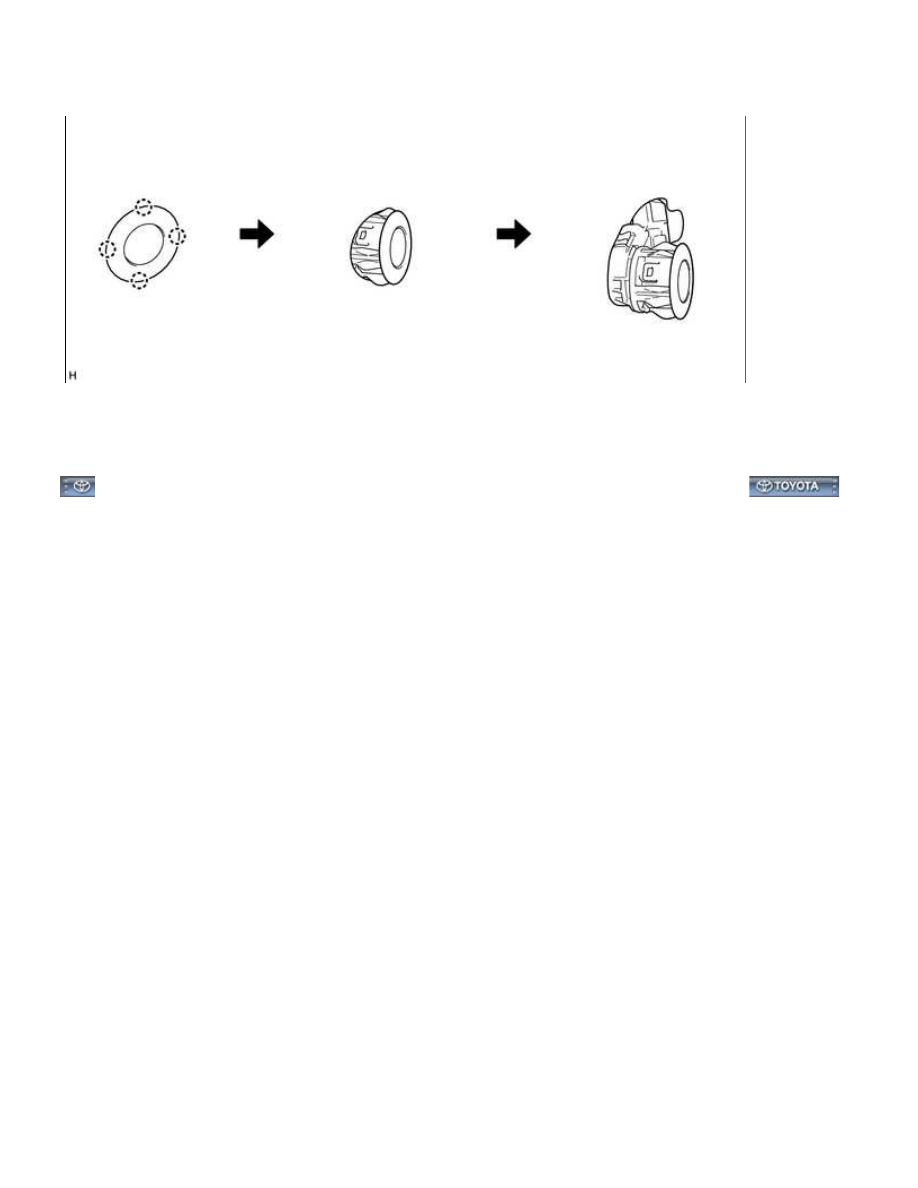

(a) Detach the 4 claws and remove the No. 2 ultrasonic sensor as shown in the illustration.

HINT:

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

23. REMOVE NO. 3 ULTRASONIC SENSOR

(a) Detach the 4 claws and remove the No. 3 ultrasonic sensor as shown in the illustration.

HINT:

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000005L2T001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Side): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT NO. 2 ULTRASONIC SENSOR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (BI) - 5 (EI)

Always

10 kΩ or higher

1 (BI) - 2 (BO)

Always

10 kΩ or higher

3 (SI) - 4 (SO)

Always

Below 1 Ω

5 (EI) - 6 (EO)

Always

Below 1 Ω

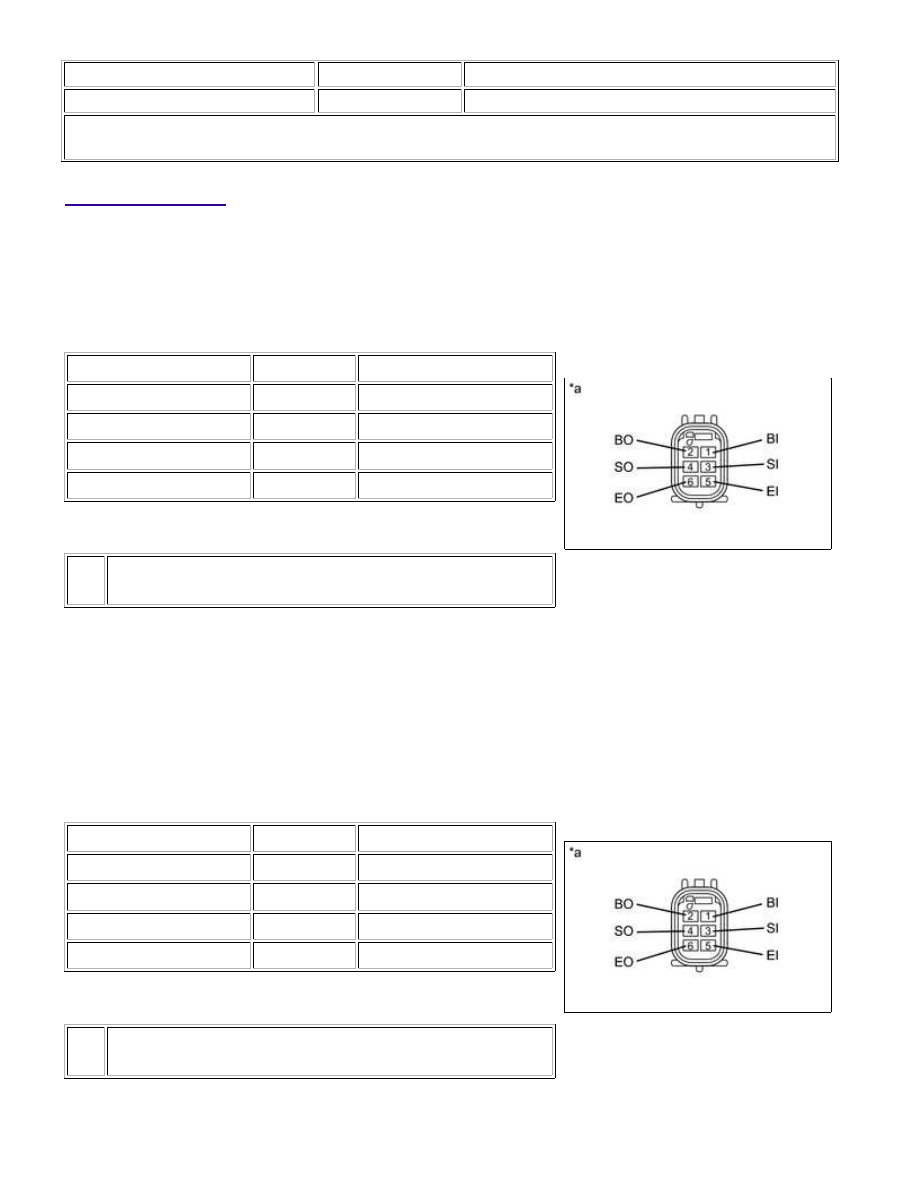

Text in Illustration

*a

Component without harness connected:

(No. 2 Ultrasonic Sensor)

If the result is not as specified, replace the No. 2 ultrasonic

sensor.

2. INSPECT NO. 3 ULTRASONIC SENSOR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (BI) - 5 (EI)

Always

10 kΩ or higher

1 (BI) - 2 (BO)

Always

10 kΩ or higher

3 (SI) - 4 (SO)

Always

Below 1 Ω

5 (EI) - 6 (EO)

Always

Below 1 Ω

Text in Illustration

*a

Component without harness connected:

(No. 3 Ultrasonic Sensor)

If the result is not as specified, replace the No. 3 ultrasonic
