sensor.

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PYC09YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Side): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

CAUTION:

As the rear bumper cover is extremely heavy, the engine lifter may suddenly drop if the instructions listed

in the repair manual are not followed. Therefore, always follow the instructions listed in the repair manual
when performing this procedure.

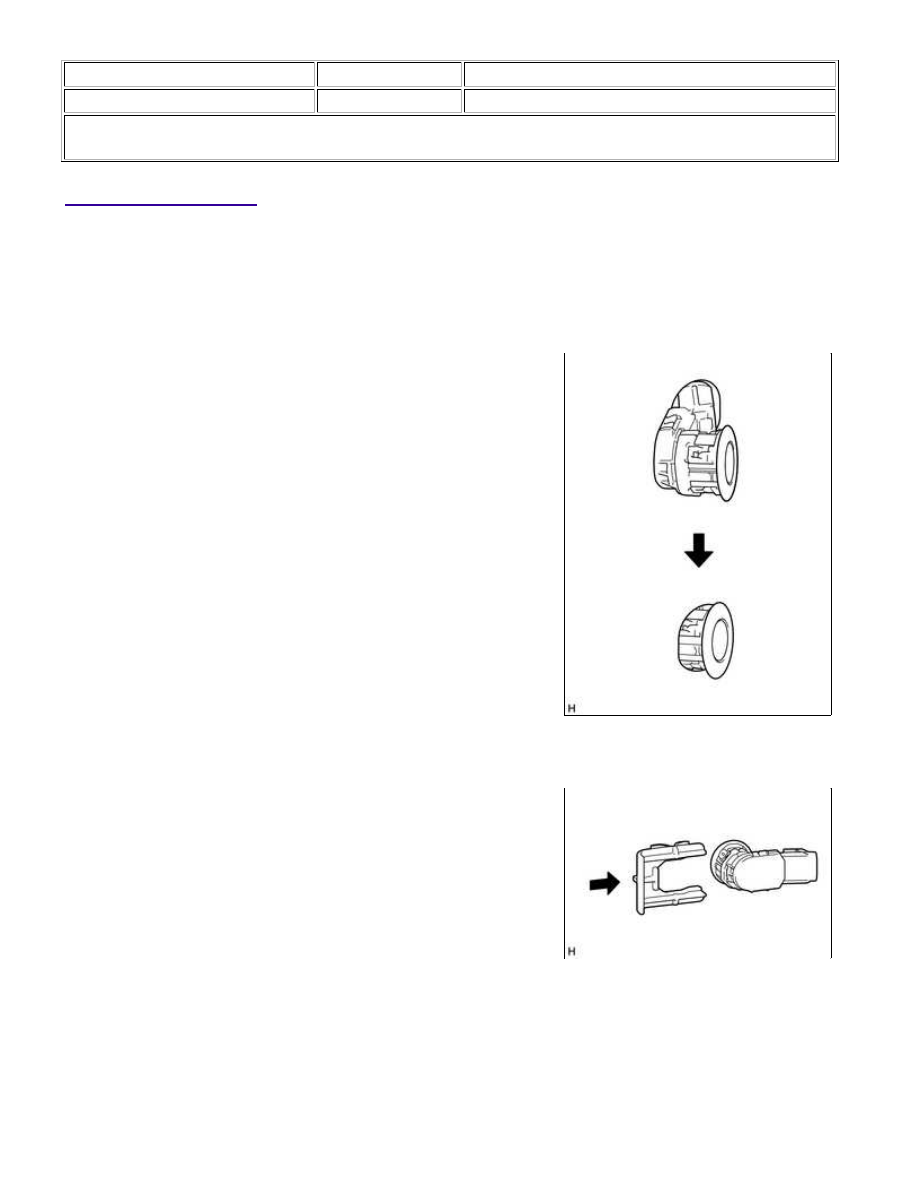

1. INSTALL NO. 2 ULTRASONIC SENSOR (for Steel Type Bumper)

(a) Install the No. 2 ultrasonic sensor as shown in the illustration.

NOTICE:

Do not damage the bumper with the protrusion when installing

the No. 2 ultrasonic sensor.

2. INSTALL NO. 2 ULTRASONIC SENSOR RETAINER (for Steel Type Bumper)

(a) Install the No. 2 ultrasonic sensor retainer as shown in the

illustration.

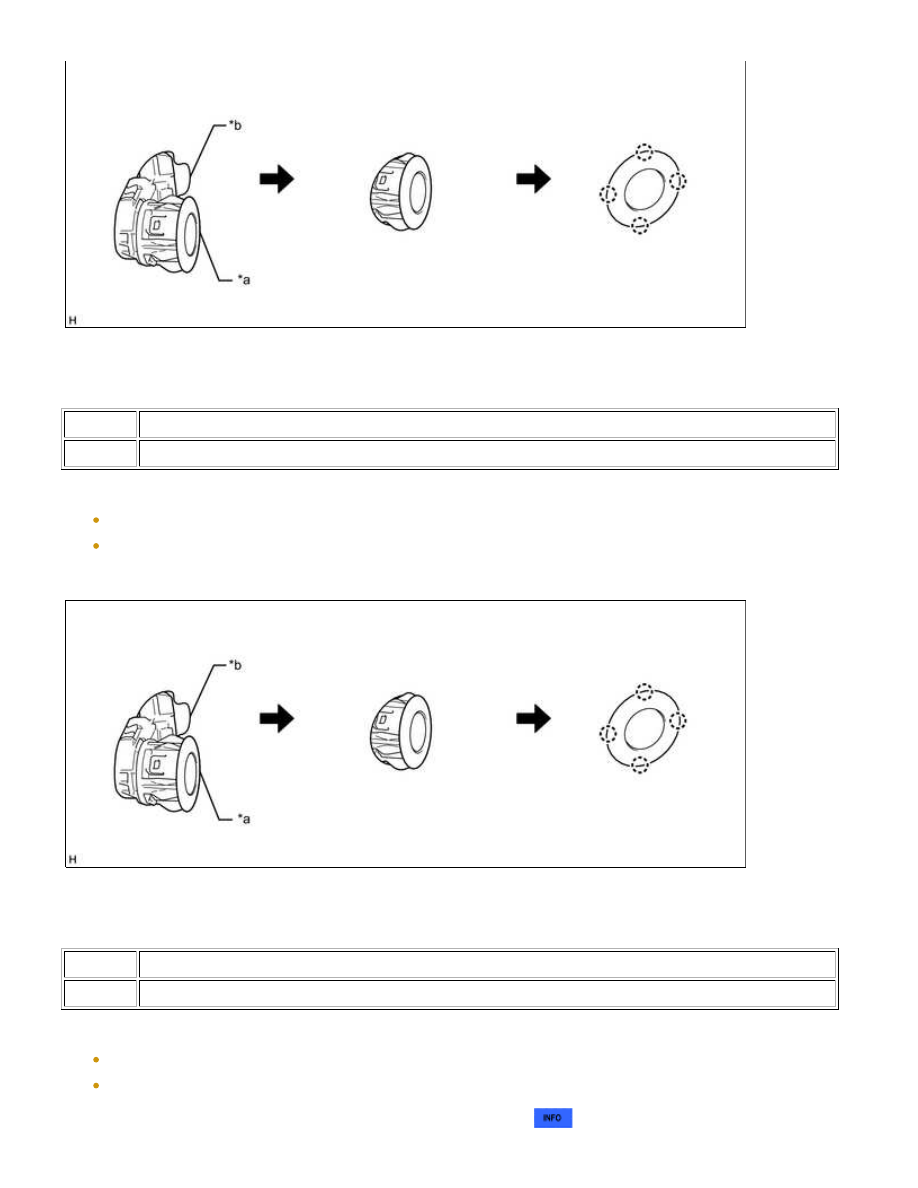

3. INSTALL NO. 2 ULTRASONIC SENSOR (for Resin Type Bumper)

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

(a) Attach the 4 claws to install the No. 2 ultrasonic sensor as shown in the illustration.

Text in Illustration

*a

No. 2 ultrasonic sensor direction

*b

Keyhole direction

NOTICE:

No. 2 ultrasonic sensor direction is the same as the keyhole direction.

Do not damage the bumper with the protrusion when installing the No. 2 ultrasonic sensor.

4. INSTALL NO. 3 ULTRASONIC SENSOR

(a) Attach the 4 claws to install the No. 3 ultrasonic sensor as shown in the illustration.

Text in Illustration

*a

No. 3 ultrasonic sensor direction

*b

Keyhole direction

NOTICE:

No. 3 ultrasonic sensor direction is the same as the keyhole direction.

Do not damage the bumper with the protrusion when installing the No. 3 ultrasonic sensor.

5. INSTALL NO. 2 FRAME WIRE (for Steel Type Bumper)

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Si...

6. INSTALL REAR BUMPER BAR CORNER REINFORCEMENT LH (for Steel Type Bumper)

7. INSTALL REAR BUMPER BAR CORNER REINFORCEMENT RH (for Steel Type Bumper)

8. INSTALL REAR BUMPER EXTENSION INSERT LH (for Resin Type Bumper)

9. INSTALL REAR BUMPER EXTENSION INSERT RH (for Resin Type Bumper)

10. INSTALL LICENSE PLATE LIGHT ASSEMBLY LH

11. INSTALL LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

12. INSTALL REAR BUMPER PAD SUB-ASSEMBLY (for Steel Type Bumper)

13. INSTALL REAR BUMPER PAD SUB-ASSEMBLY (for Resin Type Bumper)

14. INSTALL REAR BUMPER PLATE LH (for Steel Type Bumper)

15. INSTALL REAR BUMPER PLATE LH (for Resin Type Bumper)

16. INSTALL REAR BUMPER PLATE RH (for Steel Type Bumper)

17. INSTALL REAR BUMPER PLATE RH (for Resin Type Bumper)

18. INSTALL REAR BUMPER COVER (for Steel Type Bumper)

19. INSTALL REAR BUMPER COVER (for Resin Type Bumper)

20. INSTALL WIRING HARNESS CONNECTOR (for Steel Type Bumper)

21. INSTALL WIRING HARNESS CONNECTOR (for Resin Type Bumper)

22. INSTALL CONNECTOR COVER (for Steel Type Bumper)

23. INSTALL CONNECTOR COVER (for Resin Type Bumper)
