Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front Side): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 ULTRASONIC SENSOR (for Steel Type Bumper)

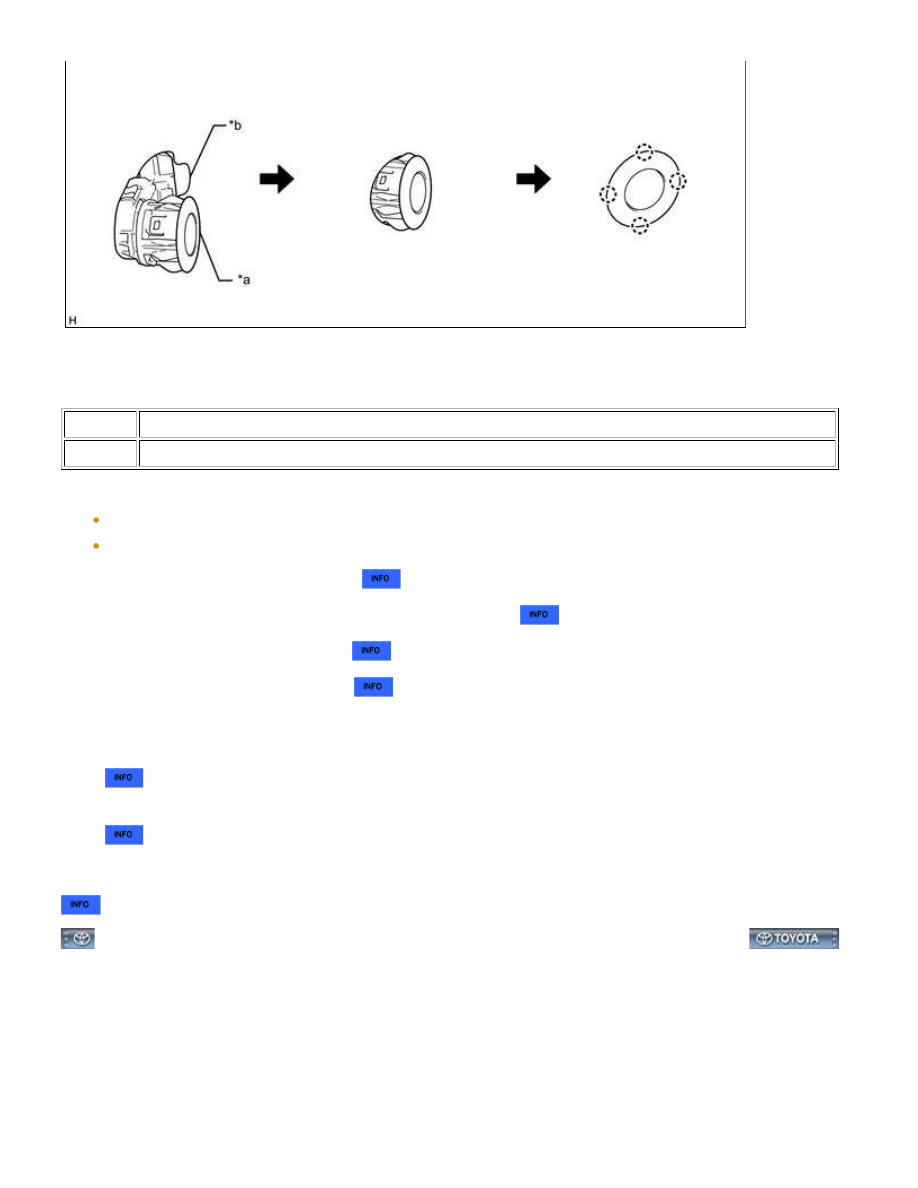

(a) Install the No. 1 ultrasonic sensor as shown in the illustration.

NOTICE:

Do not damage the bumper with the protrusion when installing

the No. 1 ultrasonic sensor.

2. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER (for Steel Type Bumper)

(a) Install the No. 1 ultrasonic sensor retainer as shown in the

illustration.

3. INSTALL NO. 1 ULTRASONIC SENSOR (for Resin Type Bumper)

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

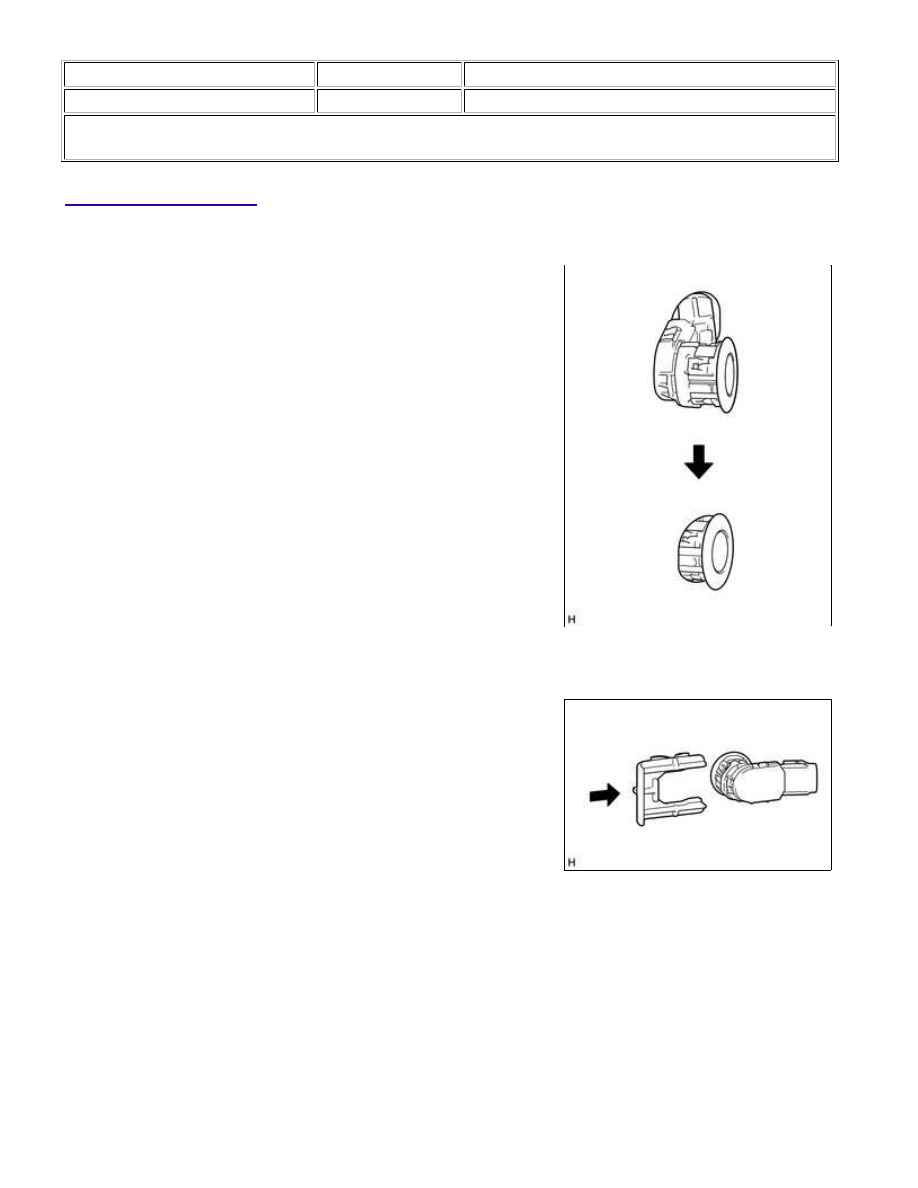

(a) Attach the 4 claws to install the No. 1 ultrasonic sensor as shown in the illustration.

Text in Illustration

*a

No. 1 ultrasonic sensor direction

*b

Keyhole direction

NOTICE:

No. 1 ultrasonic sensor direction is the same as the keyhole direction.

Do not damage the bumper with the protrusion when installing the No. 1 ultrasonic sensor.

4. INSTALL FRONT BUMPER COVER

5. INSTALL FRONT BUMPER CENTER UPPER RETAINER

6. INSTALL FRONT END PANEL LH

7. INSTALL FRONT END PANEL RH

8. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

9. ADJUST FOG LIGHT

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000029H801SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Rear Side): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

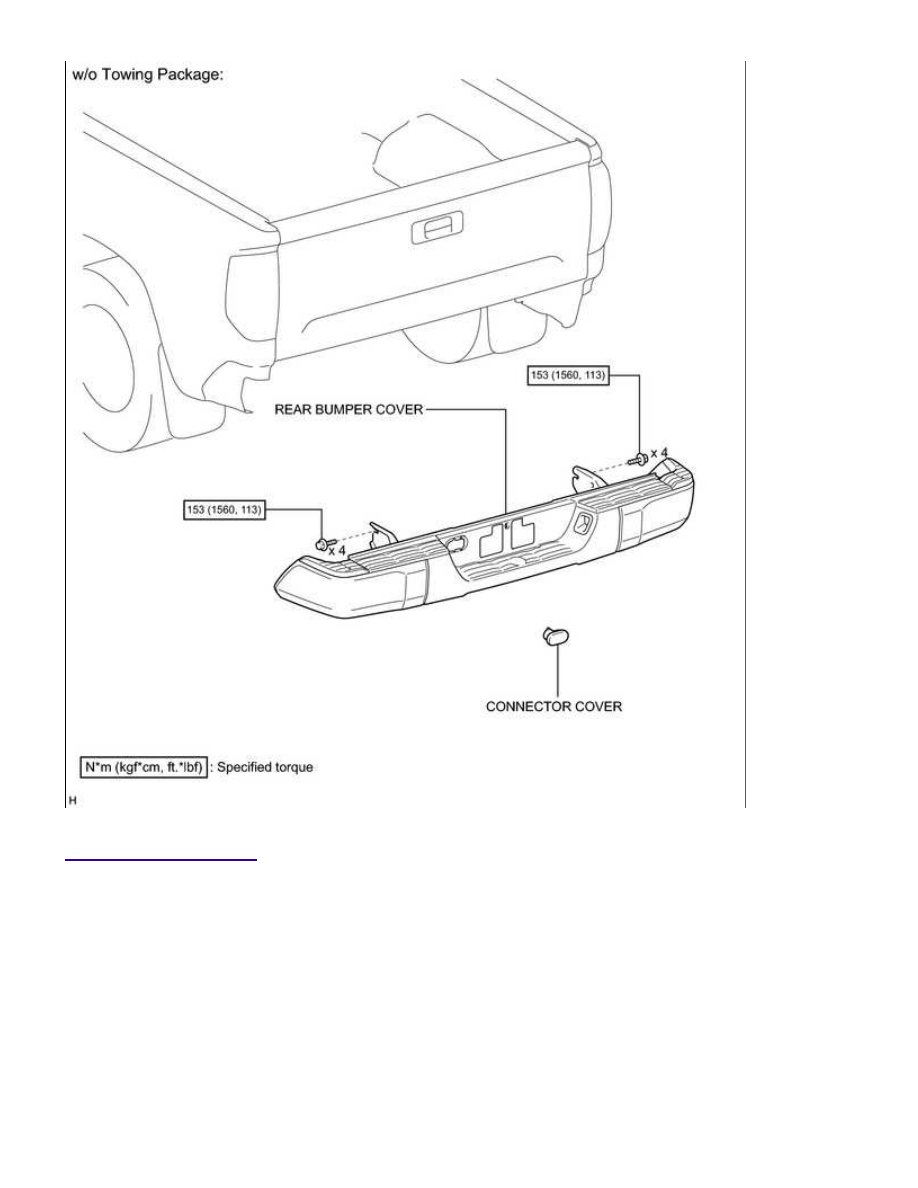

ILLUSTRATION

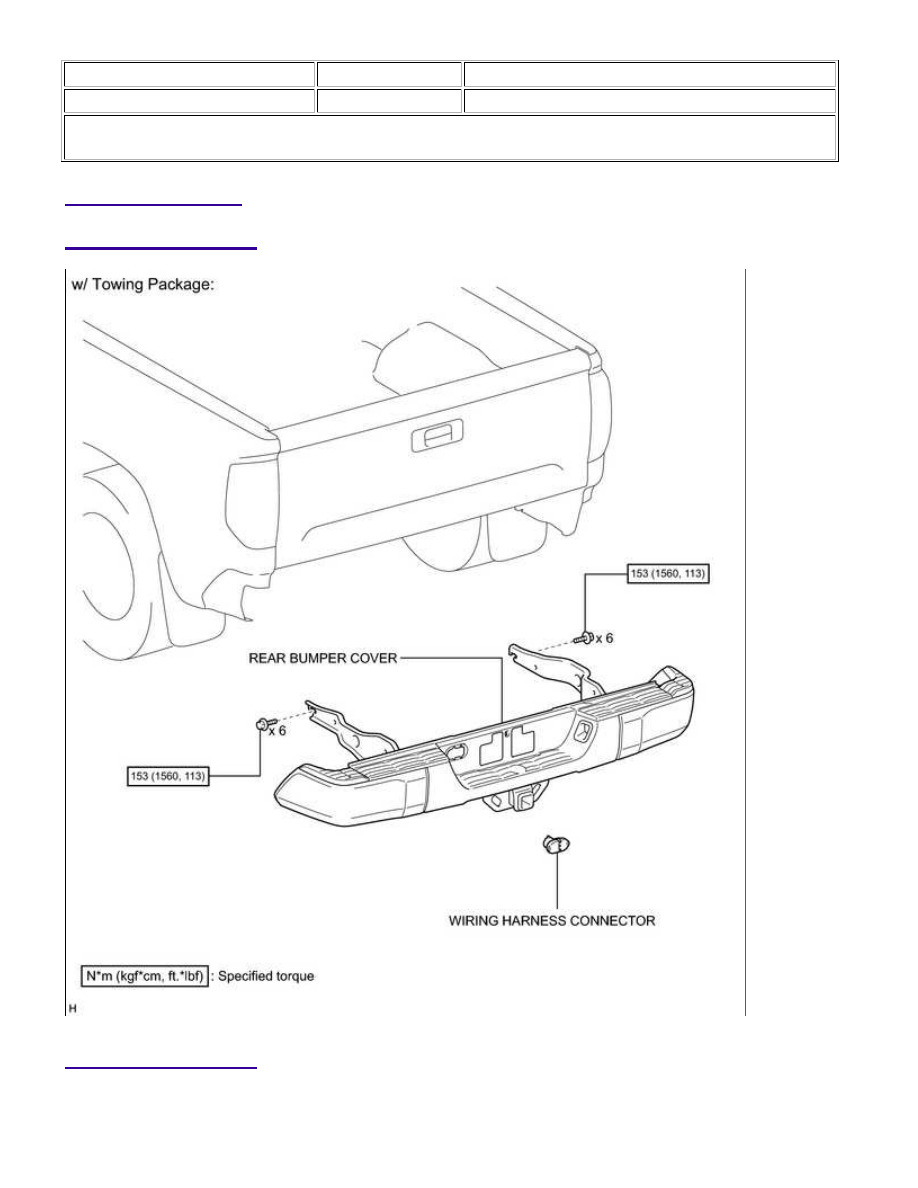

ILLUSTRATION
