Title: 3UR-FE EMISSION CONTROL: PCV VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

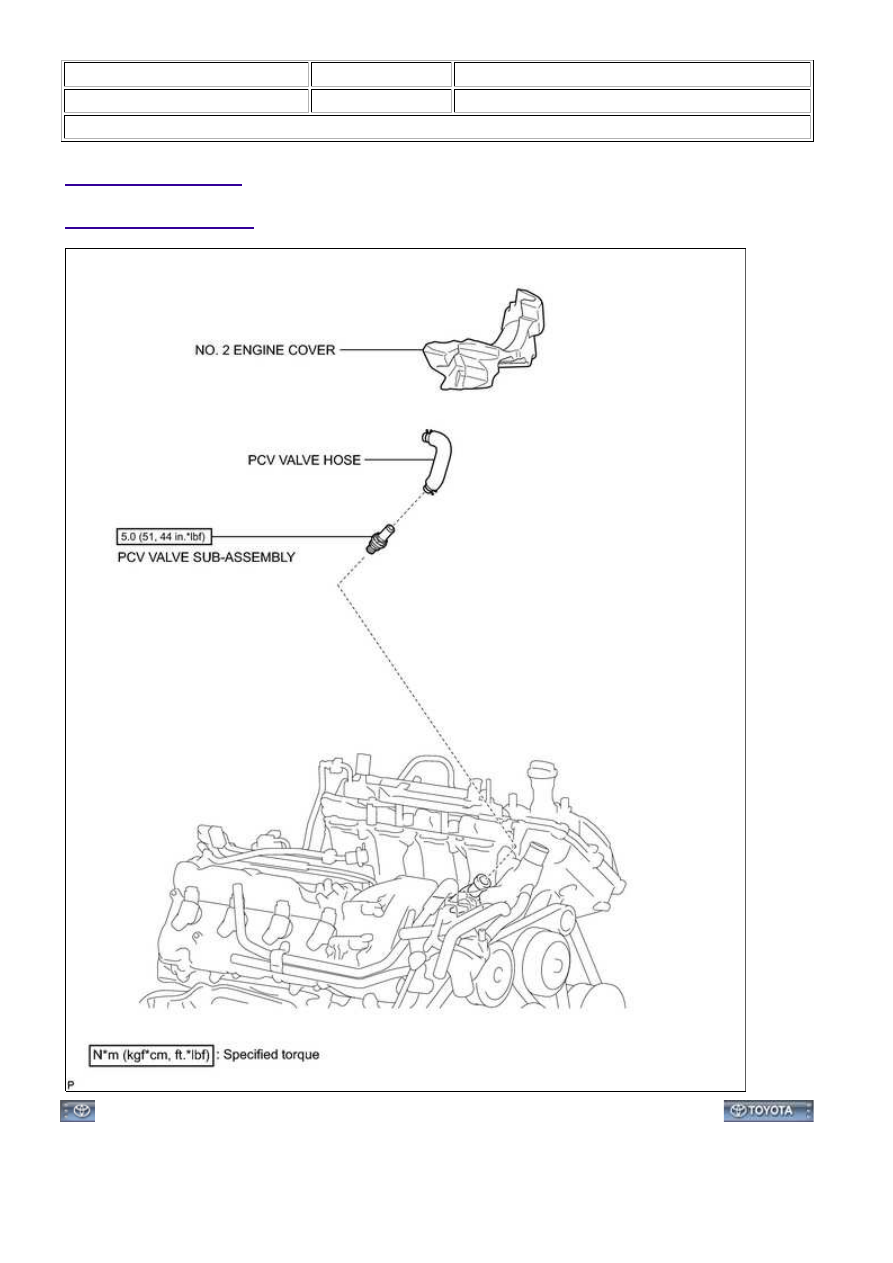

COMPONENTS

ILLUSTRATION

3UR-FE EMISSION CONTROL: PCV VALVE: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WP025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

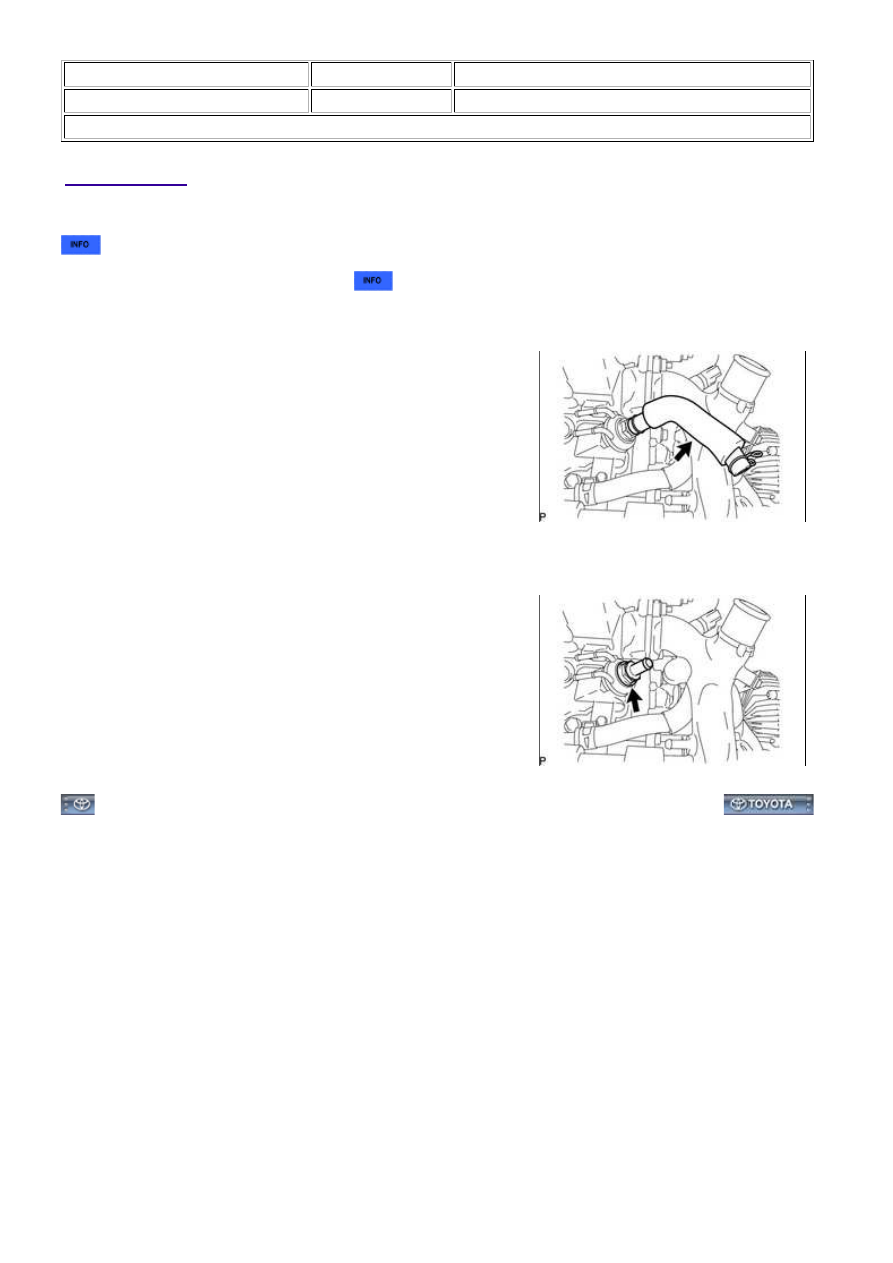

REMOVAL

1. REMOVE INTAKE MANIFOLD

2. REMOVE NO. 2 ENGINE COVER

3. REMOVE PCV VALVE HOSE

(a) Slide the clamp and remove the PCV valve hose.

4. REMOVE PCV VALVE SUB-ASSEMBLY

(a) Remove the PCV valve sub-assembly from the separator

case.

3UR-FE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LL03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PCV VALVE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

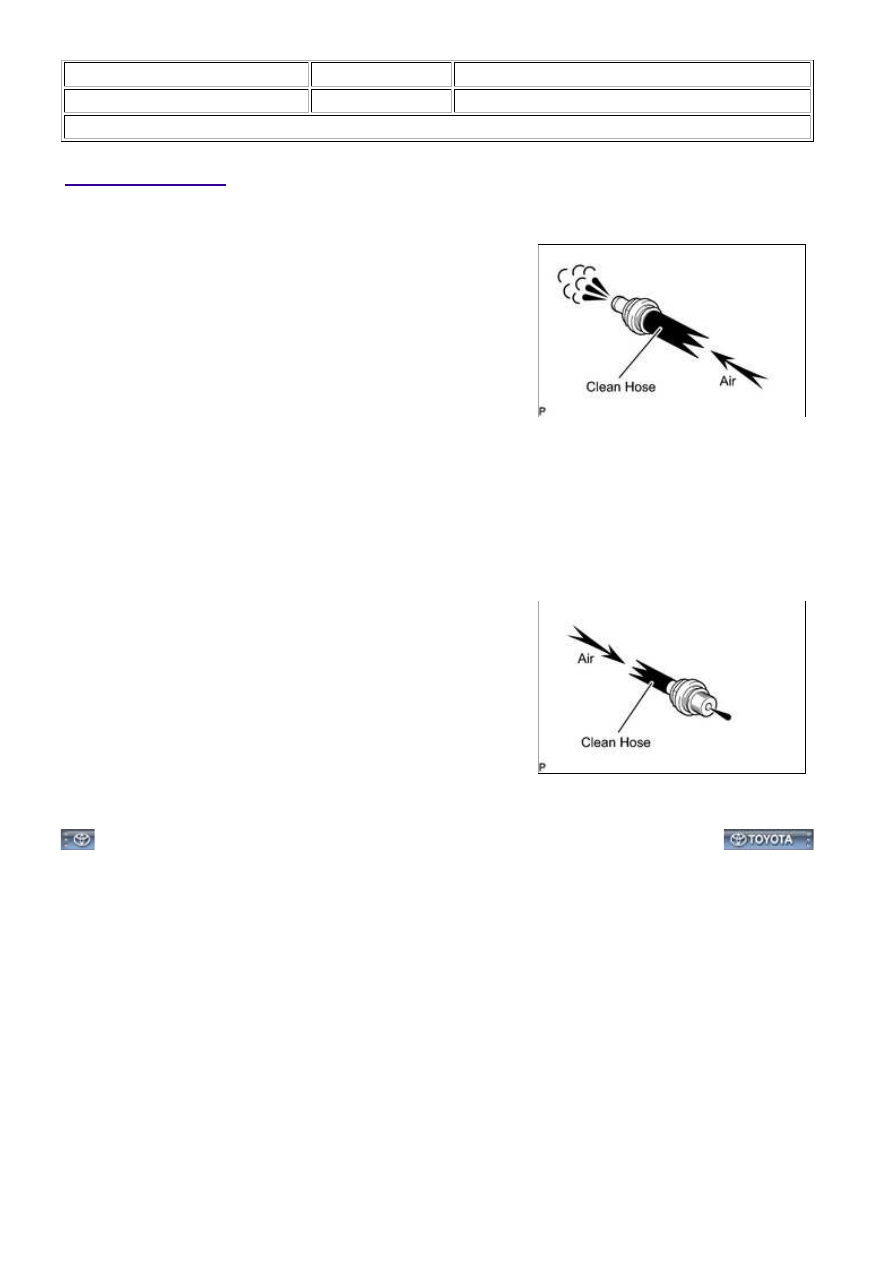

INSPECTION

1. INSPECT PCV VALVE SUB-ASSEMBLY

(a) Install a clean hose to the PCV valve.

(b) Check the PCV valve operation.

(1) Blow air into the cylinder head side, and check that air passes through easily.

CAUTION:

Do not suck air through the valve.

Petroleum substances inside the valve are hazardous to your health.

(2) Blow air into the intake manifold side, and check that air

passes through with difficulty.

If the result is not as specified, replace the PCV valve

sub-assembly.

(c) Remove the clean hose from the PCV valve.

3UR-FE EMISSION CONTROL: PCV VALVE: INSPECTION; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WM025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PCV VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

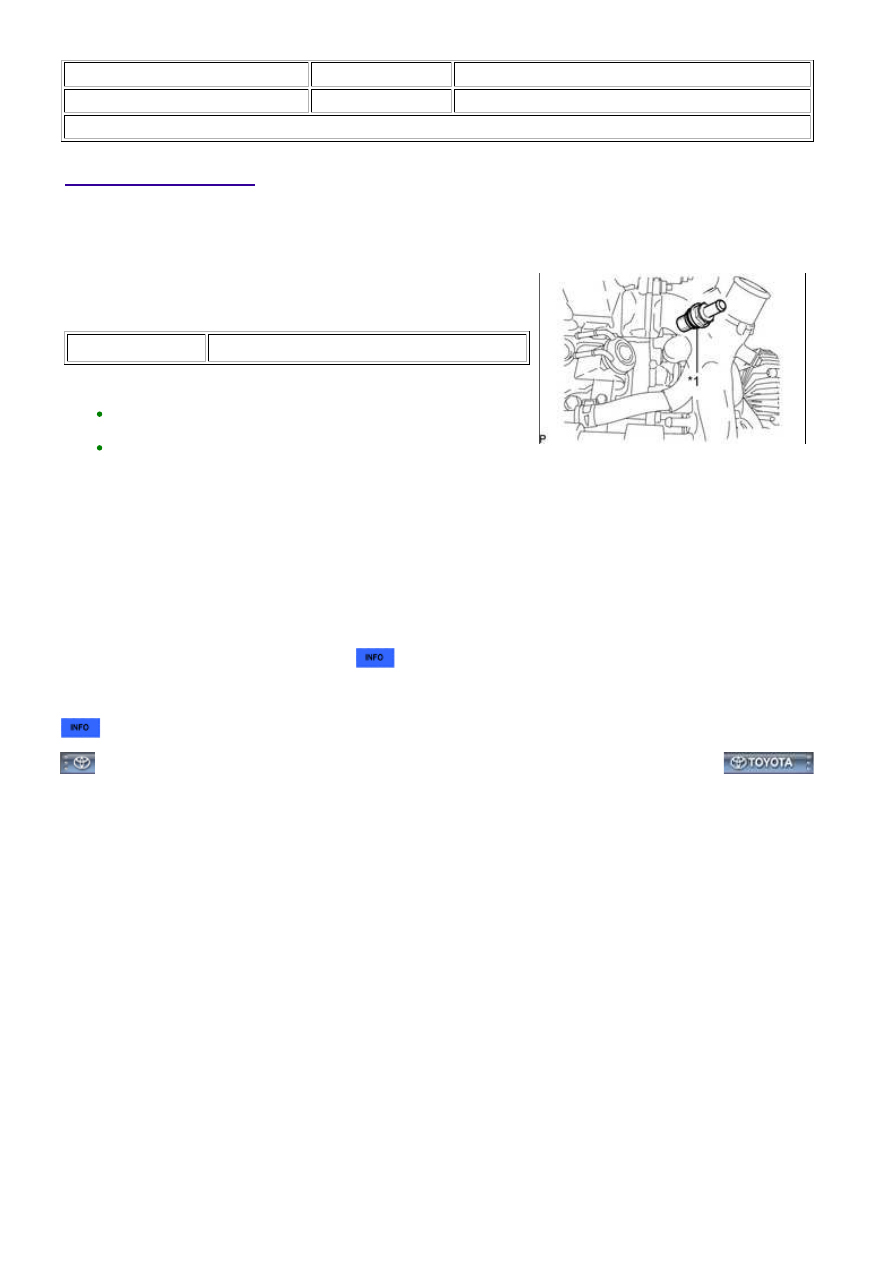

1. INSTALL PCV VALVE SUB-ASSEMBLY

Text in Illustration

*1

O-Ring

HINT:

When reusing the PCV valve sub-assembly, inspect the
O-ring.
If the O-ring has scratches or cuts, replace the PCV valve
sub-assembly.

(b) Install the PCV valve sub-assembly to the separator case.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

2. INSTALL PCV VALVE HOSE

(a) Install the PCV valve hose, and slide the clamp to secure the hose to the PCV valve sub-assembly.

3. INSTALL NO. 2 ENGINE COVER

4. INSTALL INTAKE MANIFOLD

3UR-FE EMISSION CONTROL: PCV VALVE: INSTALLATION; 201...
