Toyota Tundra (2015 year). Manual - part 1831

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LP02WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT FUEL CUT-OFF OPERATION

(a) Start and warm up the engine.

(b) Open the throttle valve and keep the engine speed at 3000 rpm.

(c) Use a sound scope to check for injector operating noise.

(d) Check that when the accelerator pedal is released, injector operation noise stops momentarily and then

resumes.

If the result is as not specified, check the injector, wiring and ECM.

2. VISUALLY INSPECT HOSES, CONNECTIONS AND GASKETS

(a) Check that there are no cracks, leaks or damage.

HINT:

NOTICE:

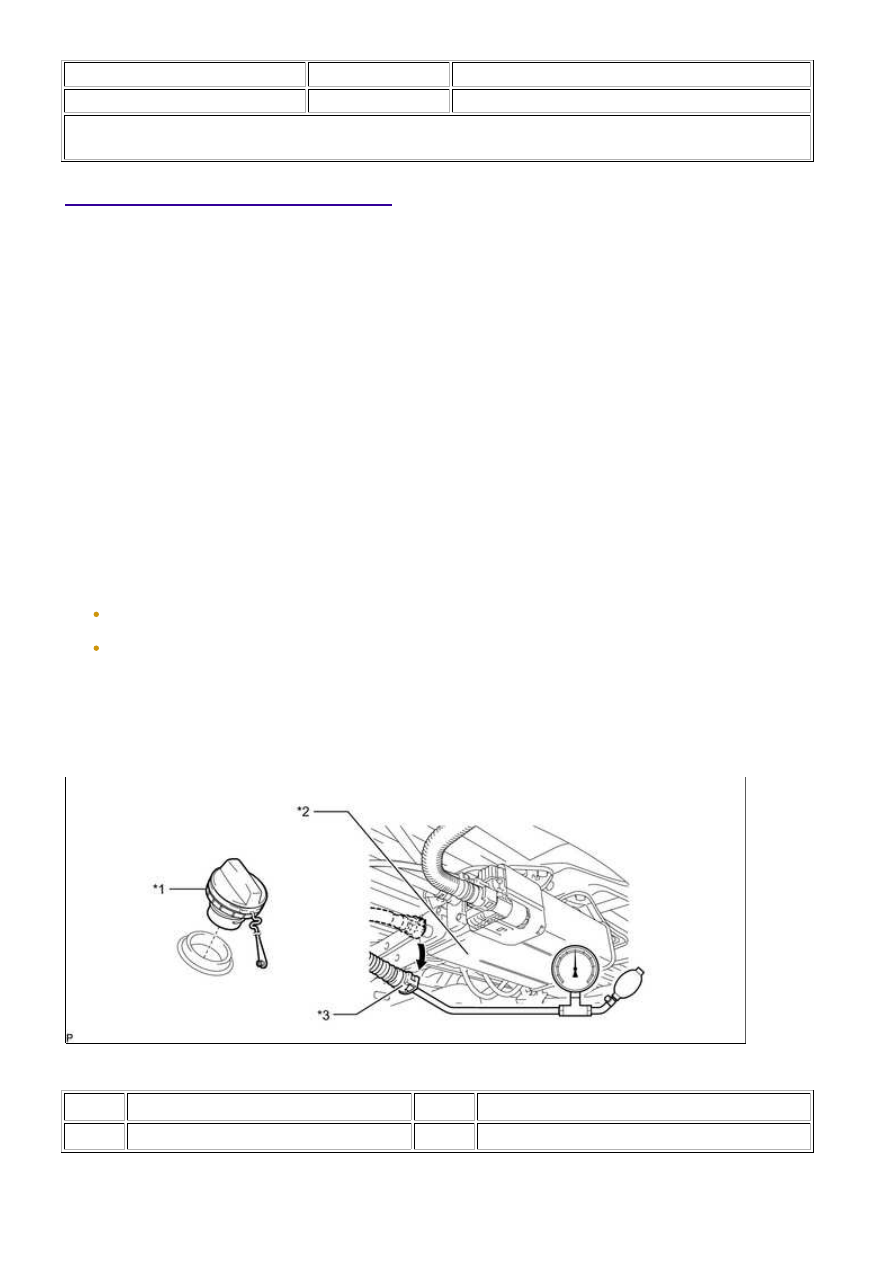

3. INSPECT FUEL CUT-OFF VALVE AND FILL CHECK VALVE

(a) Disconnect the vent line hose from the charcoal canister.

Text in Illustration

*1

Fuel Tank Cap

*2

Charcoal Canister

*3

Vent Line Hose

-

-

(b) Connect a pressure gauge to the vent line hose.

3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

(c) Fill the fuel tank with fuel.

(e) Remove the fuel tank cap and check that the pressure inside the tank drops.

If the pressure does not drop, replace the fuel tank assembly.

(f) Reconnect the vent line hose to the charcoal canister.

4. CHECK AIR INLET LINE

(a) Disconnect the air inlet line hose from the charcoal canister.

(b) Check that there is ventilation in the air inlet line.

If air cannot flow freely into the air inlet line, repair or replace the air inlet line.

(c) Reconnect the air inlet line hose to the charcoal canister.

5. INSPECT PRESSURE SENSOR

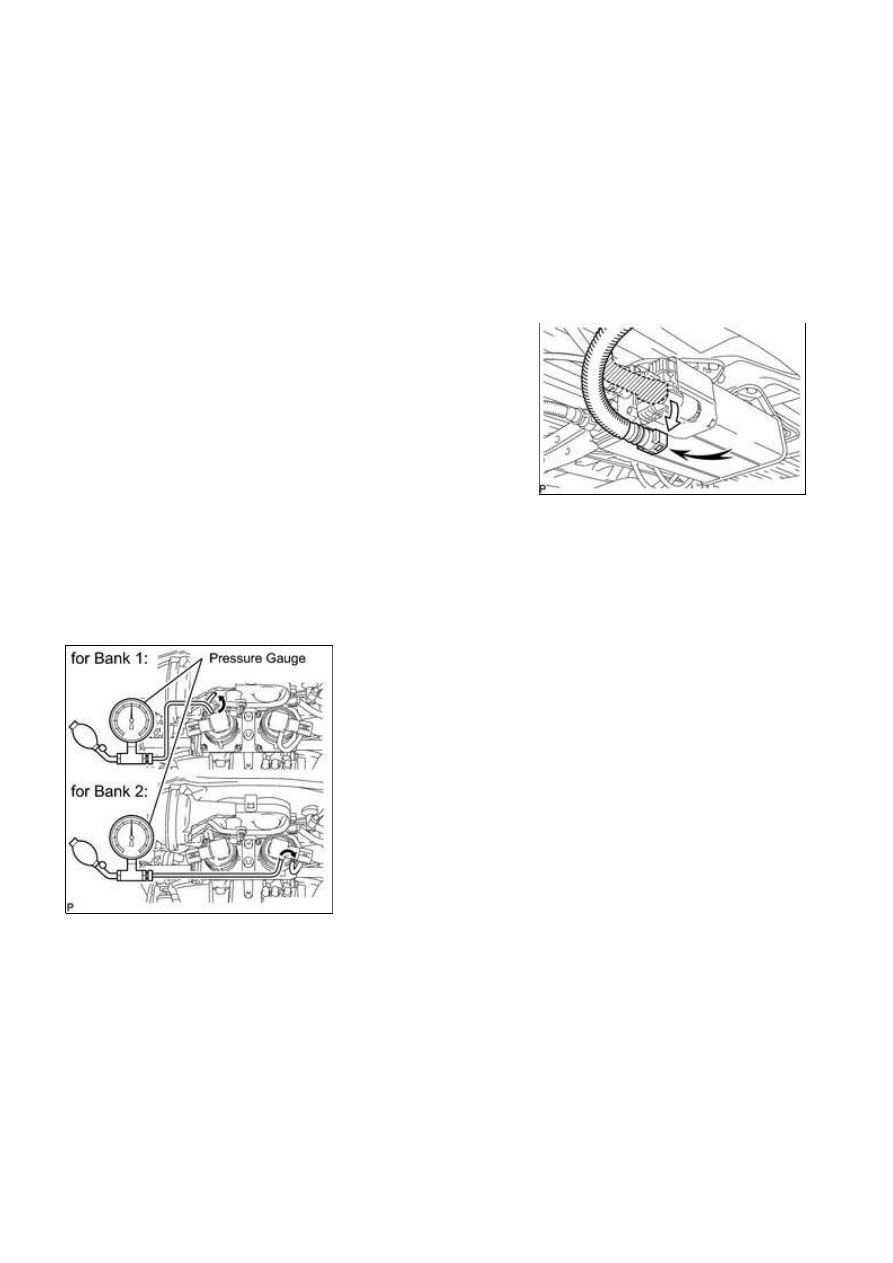

(a) Connect a pressure gauge to the air pressure sensor as shown in the illustration.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and turn the Techstream ON.

(d) Enter the following menus:

Select: Powertrain / Engine and ECT / Data List / All Data / Air pump pressure (absolute).

(e) Check that the pressure displayed on the tester fluctuates when applying pressure to the pressure

sensor with the pressure gauge.

OK:

Pressure fluctuates in response to pressure applied with pressure gauge.

HINT:

3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

The tester displays the air pump pressure (AIR PMP PRS (A) and AIR PMP2 PRS (A)) as absolute

pressure.

NOTICE:

When applying pressure, make sure that no foreign matter enters the sensor.

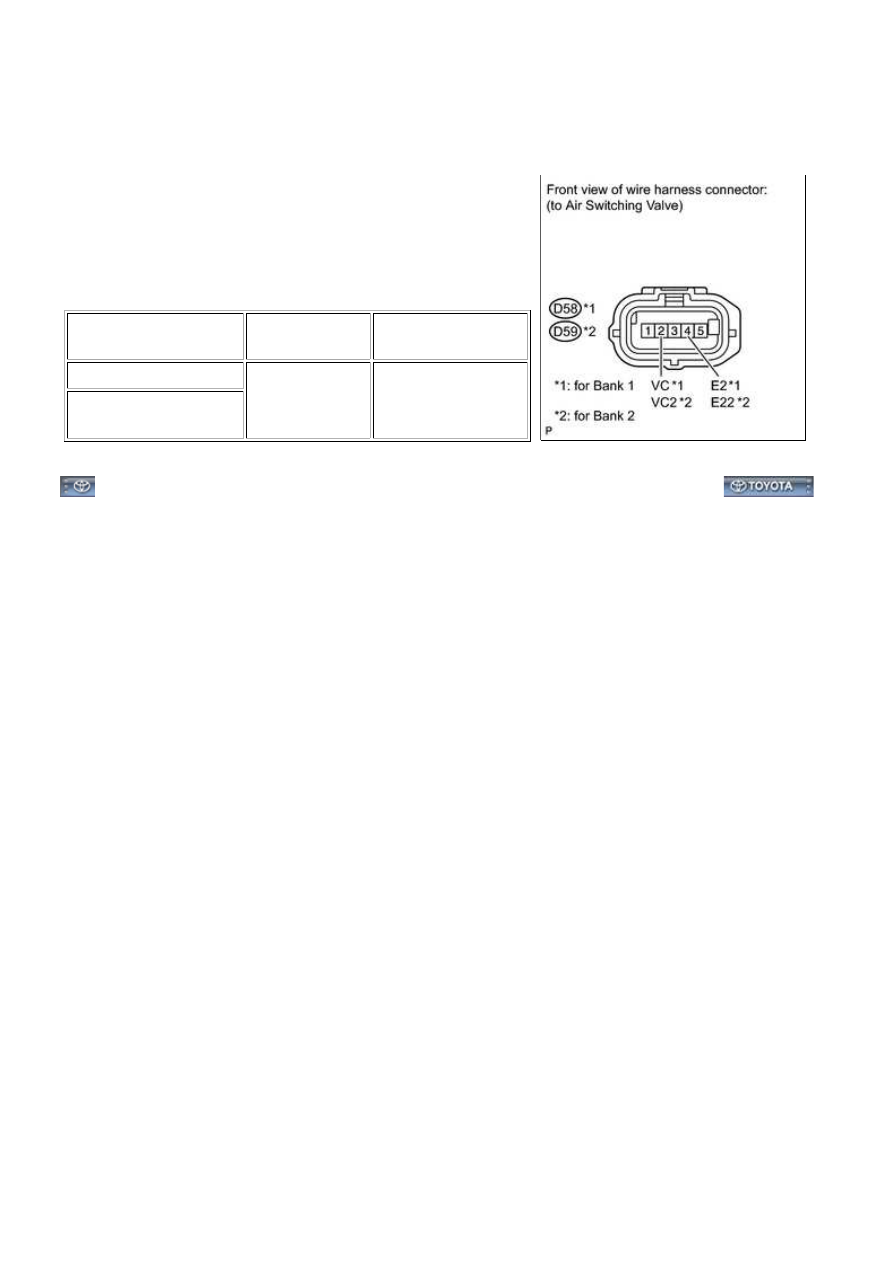

(f) Check the power source voltage.

(1) Disconnect the connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D58-2 (VC) - D58-4 (E2)

Ignition switch

ON

4.75 to 5.25 V

D59-2 (VC2) - D59-4

(E22)

3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LN03JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

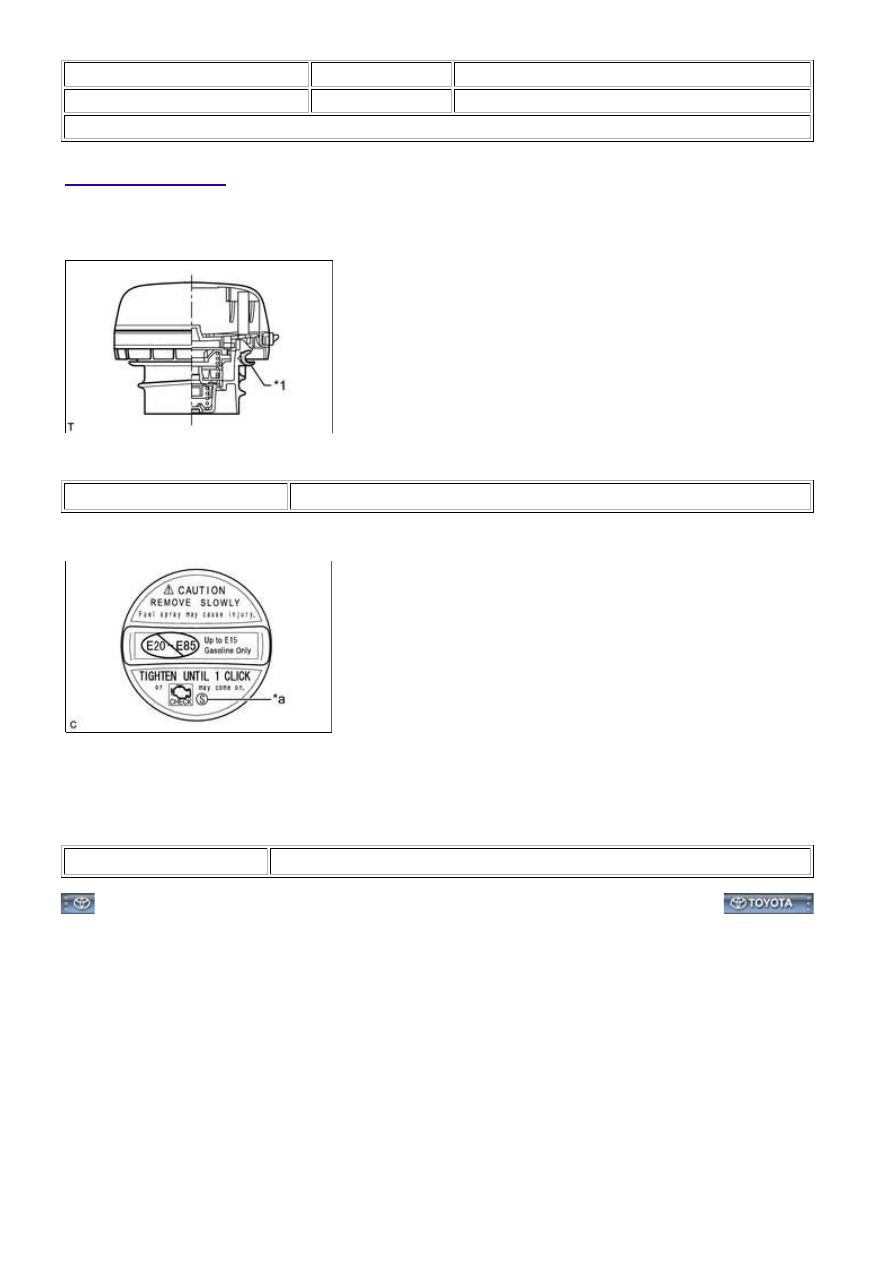

1. INSPECT FUEL TANK CAP ASSEMBLY

(a) Visually check if the cap and/or gasket are deformed or damaged.

Text in Illustration

*1

Gasket

If the result is not as specified, replace the fuel tank cap assembly or gasket.

NOTICE:

Confirm that ID mark S is printed on the replacement fuel tank cap.

Text in Illustration

*a

ID Mark

3UR-FE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; 2...
