3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

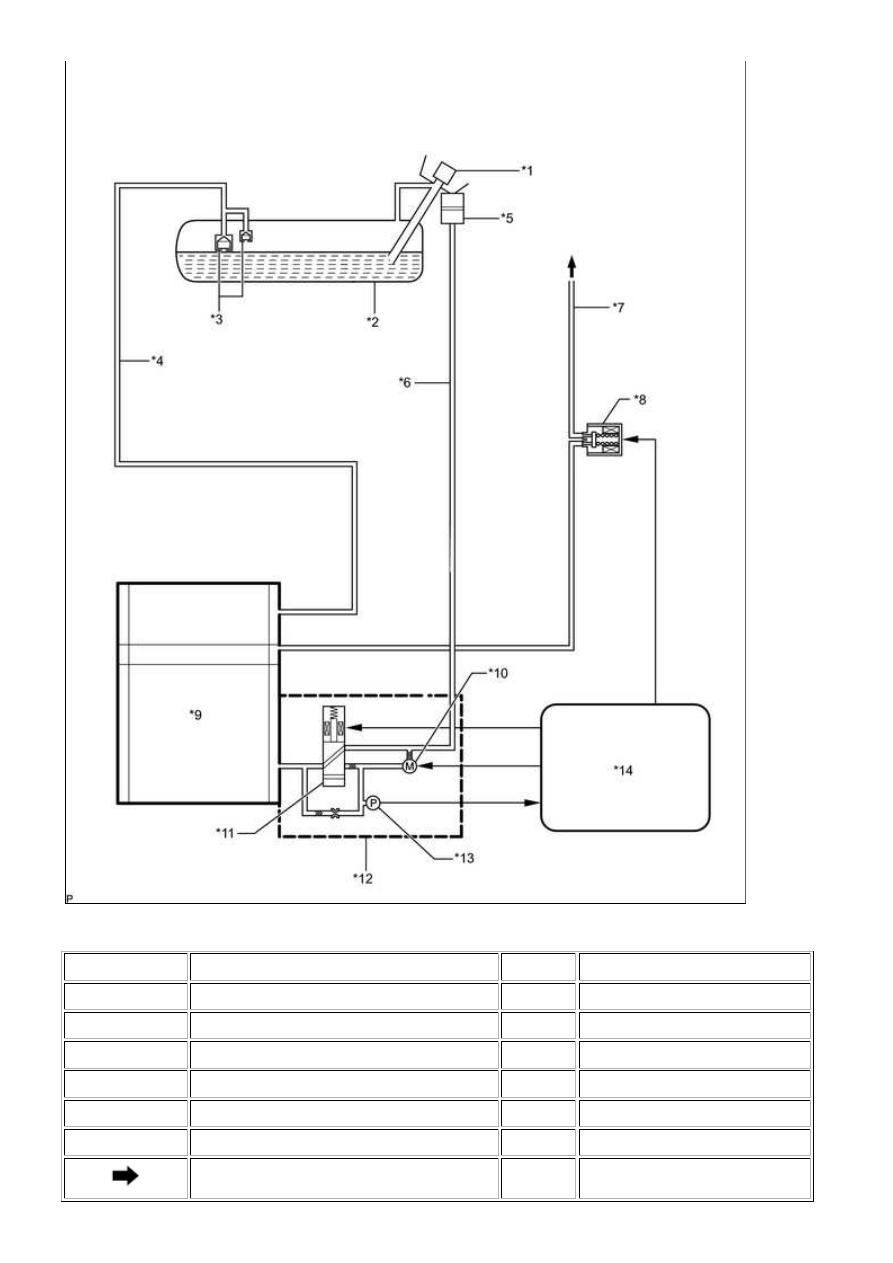

3. EVAP CONTROL SYSTEM DIAGRAM

3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

Text in Illustration

*1

Fuel Tank Cap

*2

Fuel Tank

*3

Fuel Cutoff Valve

*4

Vent Line

*5

Canister Filter

*6

Air Inlet Line

*7

Purge Line

*8

Purge VSV

*9

Canister

*10

Pump Motor

*11

Vent Valve

*12

Pump Module

*13

Pressure Sensor

*14

ECM

to Intake Manifold

-

-

3UR-FE EMISSION CONTROL: EMISSION CONTROL SYSTEM: ...

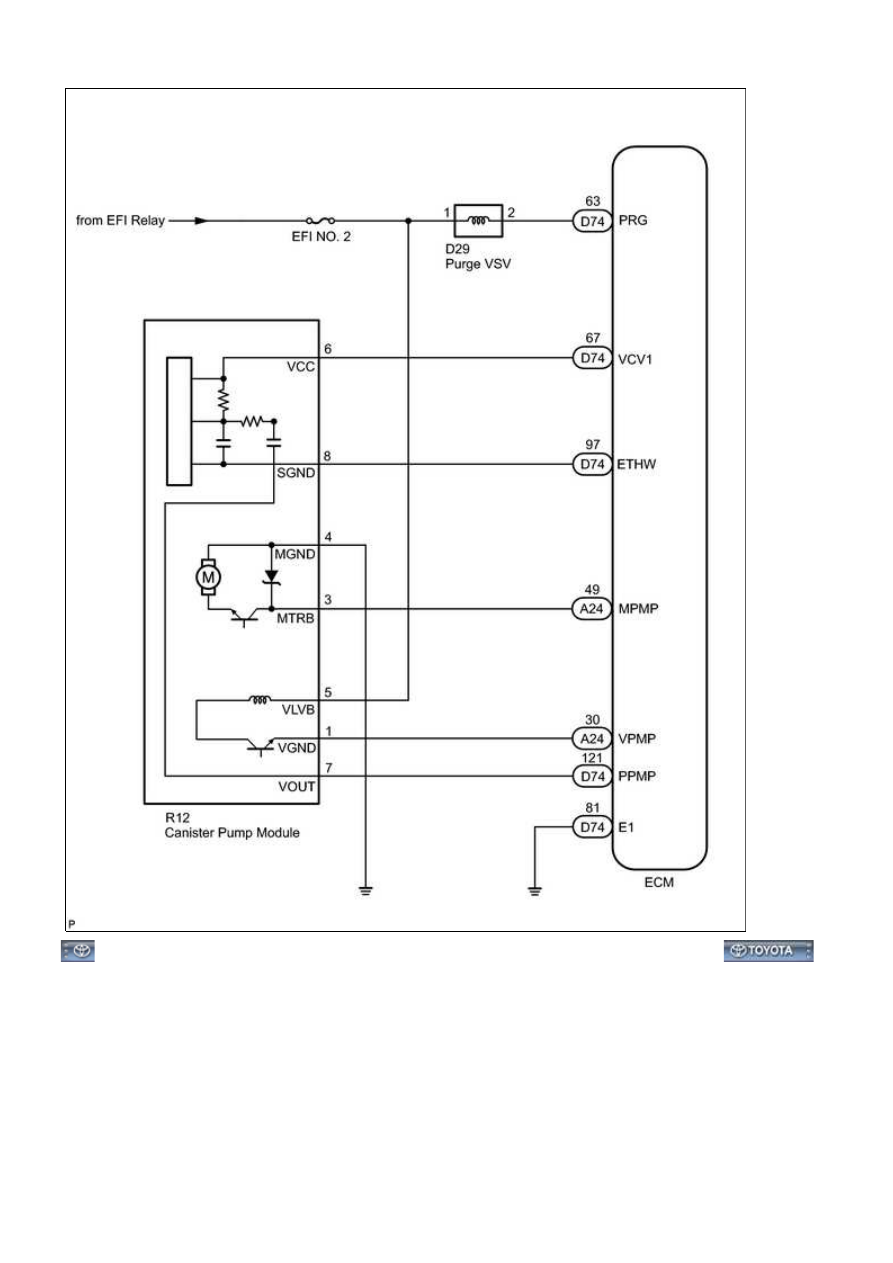

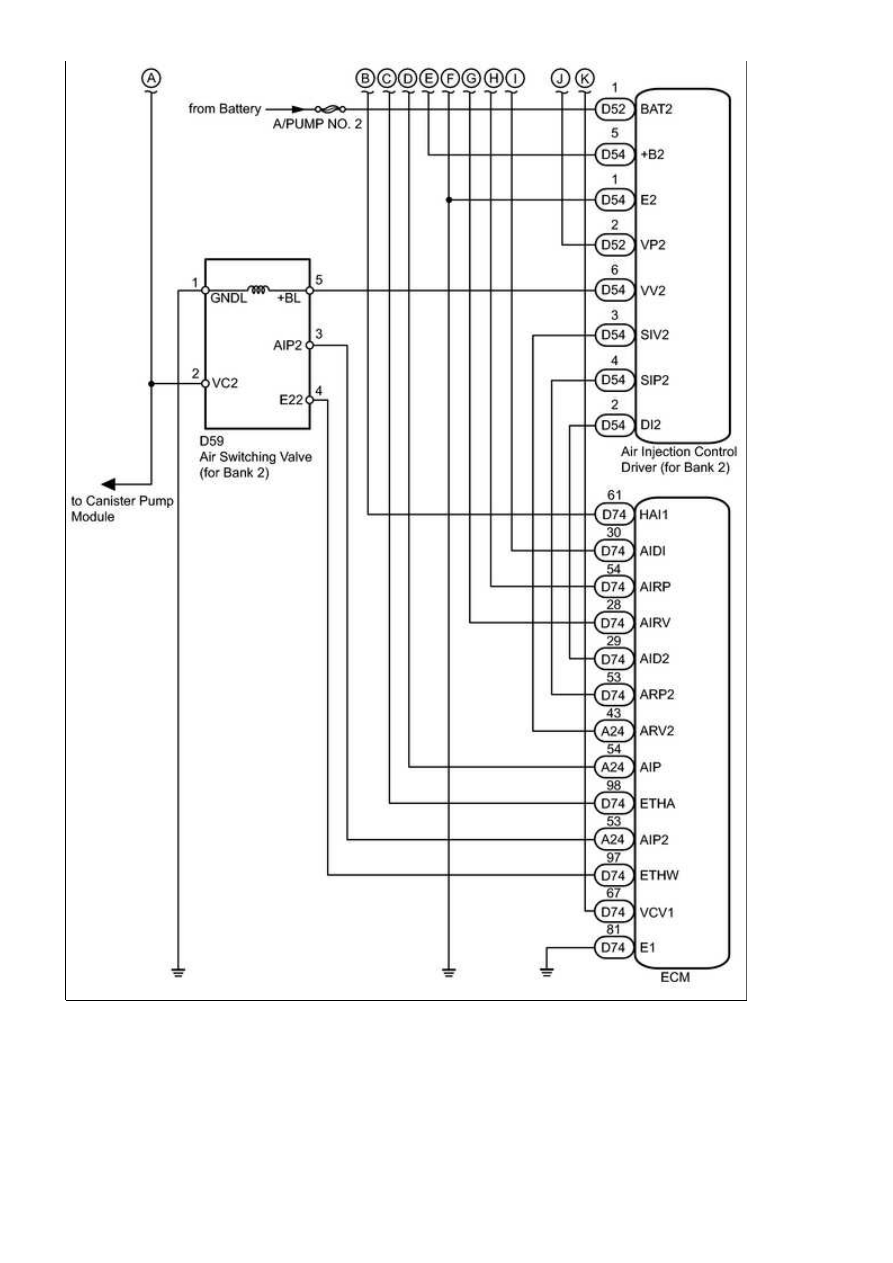

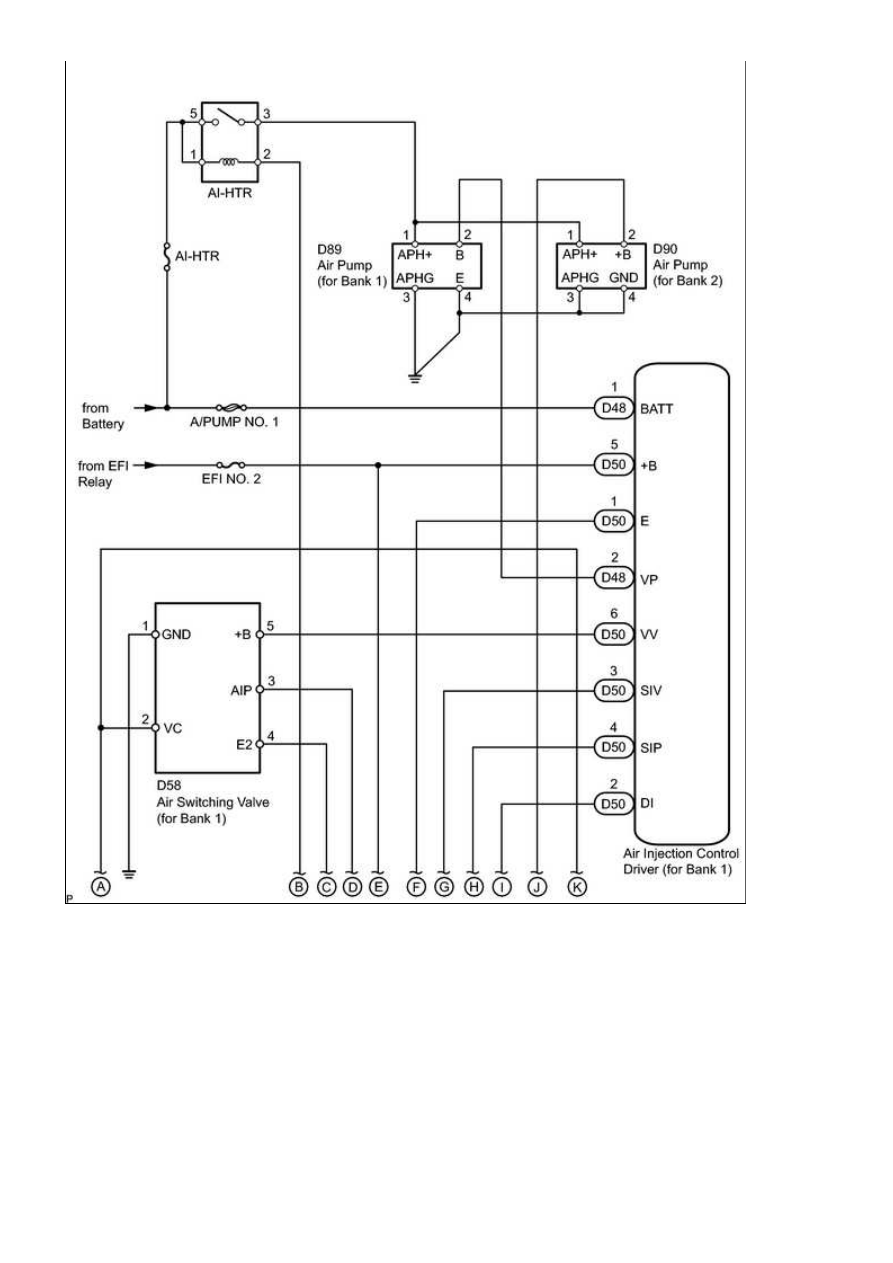

4. EVAP SYSTEM WIRING DIAGRAM
