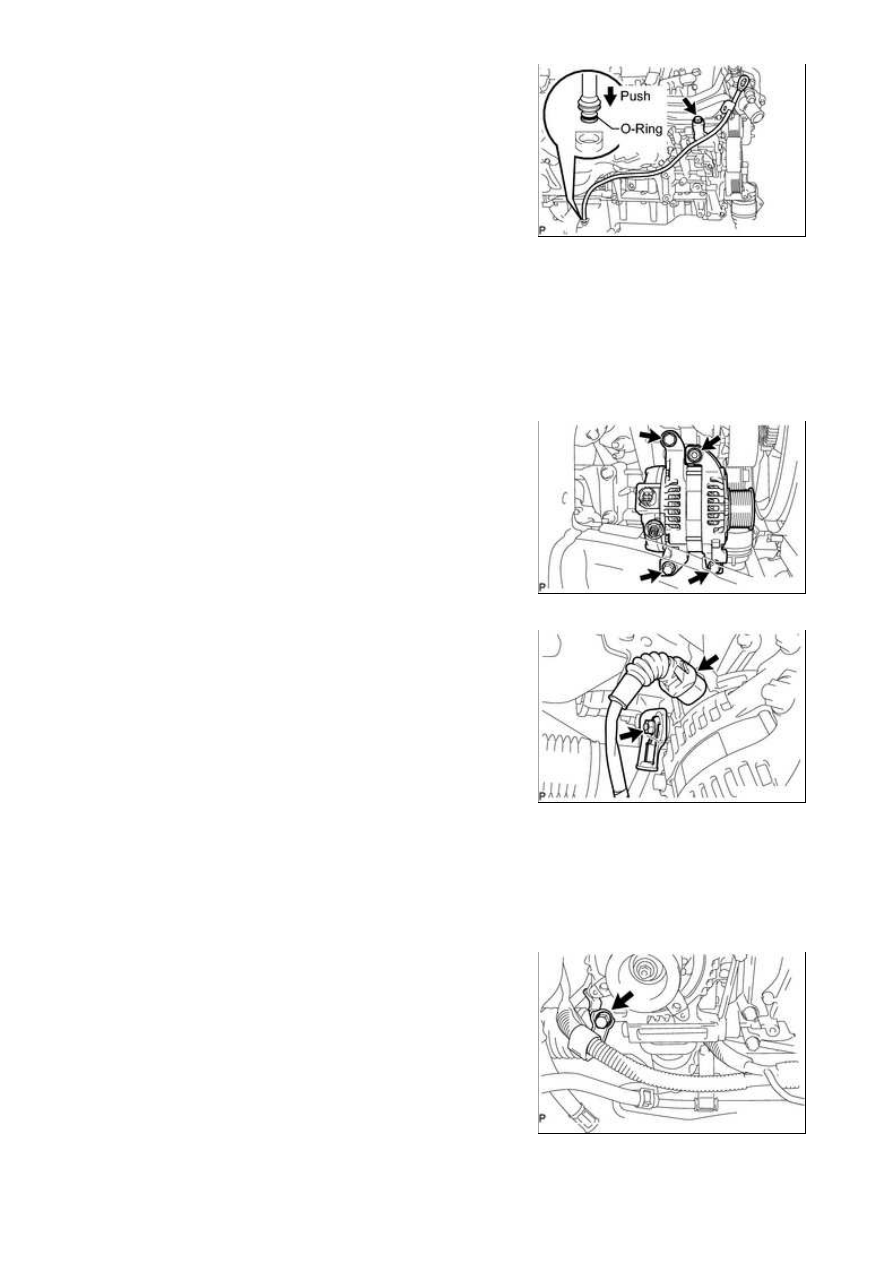

(b) Install the O-ring to the guide.

(c) Install the dipstick guide with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Install the dipstick.

7. INSTALL GENERATOR ASSEMBLY

(a) Install the generator with the 3 bolts and nut.

Torque:

43 N·m {439 kgf·cm, 32ft·lbf}

(b) Connect the generator connector.

(c) Connect the generator wire with the nut.

Torque:

9.8 N·m {100 kgf·cm, 87in·lbf}

(d) Install the terminal cap.

(e) Install the harness bracket to the generator with the bolt.

Torque:

31 N·m {316 kgf·cm, 23ft·lbf}

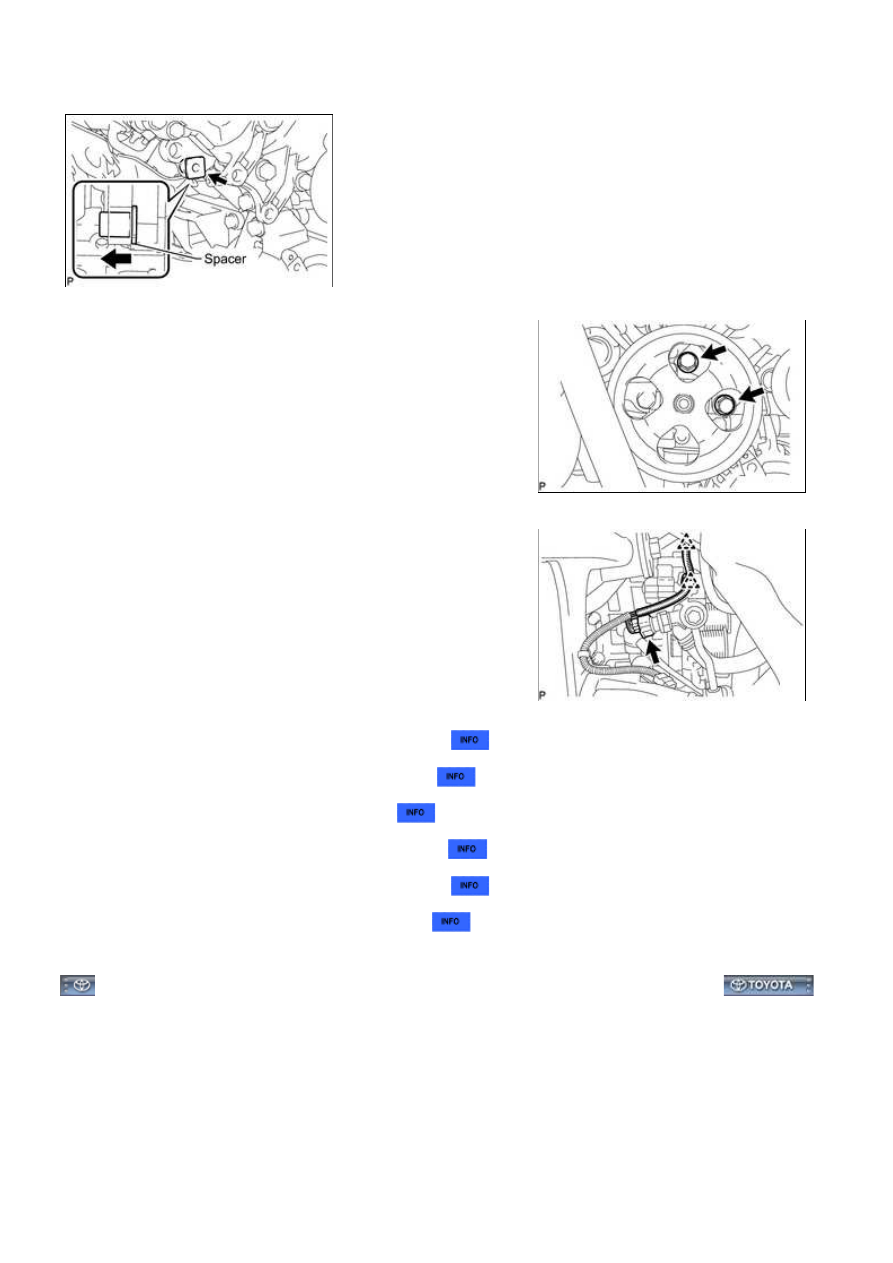

8. CONNECT VANE PUMP ASSEMBLY

3UR-FBE STARTING: STARTER: INSTALLATION; 2015 MY Tundra...

HINT:

Before performing the following procedures, move the spacer until the vane pump can be installed.

(a) Connect the vane pump to the timing chain cover with the 2

bolts.

Torque:

28 N·m {286 kgf·cm, 21ft·lbf}

(b) Attach the 2 clamps and connect the power steering oil

pressure switch connector.

9. INSTALL FRONT FENDER APRON SEAL RH

10. INSTALL FAN AND GENERATOR V BELT

11. INSTALL AIR CLEANER ASSEMBLY

12. INSTALL AIR CLEANER HOSE ASSEMBLY

13. INSTALL V-BANK COVER SUB-ASSEMBLY

14. INSTALL NO. 1 ENGINE UNDER COVER

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

3UR-FBE STARTING: STARTER: INSTALLATION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WBA018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: STARTER RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE STARTER RELAY (ST)

(a) Remove the engine room relay box cover.

(b) Remove the starter relay from the engine room relay block.

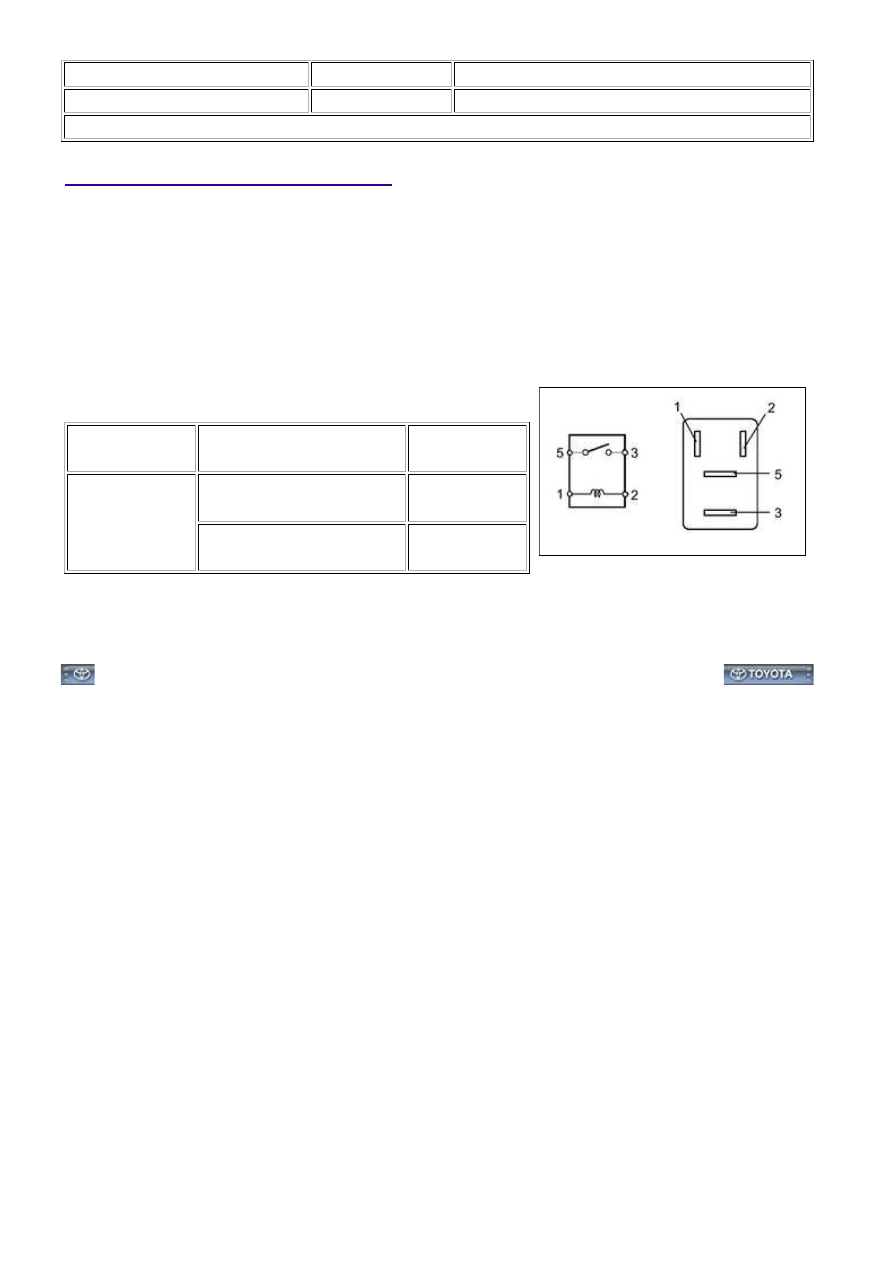

2. INSPECT STARTER RELAY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TERMINAL

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

When battery voltage is not

applied to terminals 1 and 2

10 kΩ or higher

When battery voltage is

applied to terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

3. INSTALL STARTER RELAY

3UR-FBE STARTING: STARTER RELAY: ON-VEHICLE INSPECTIO...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002GER029X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: STARTING SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

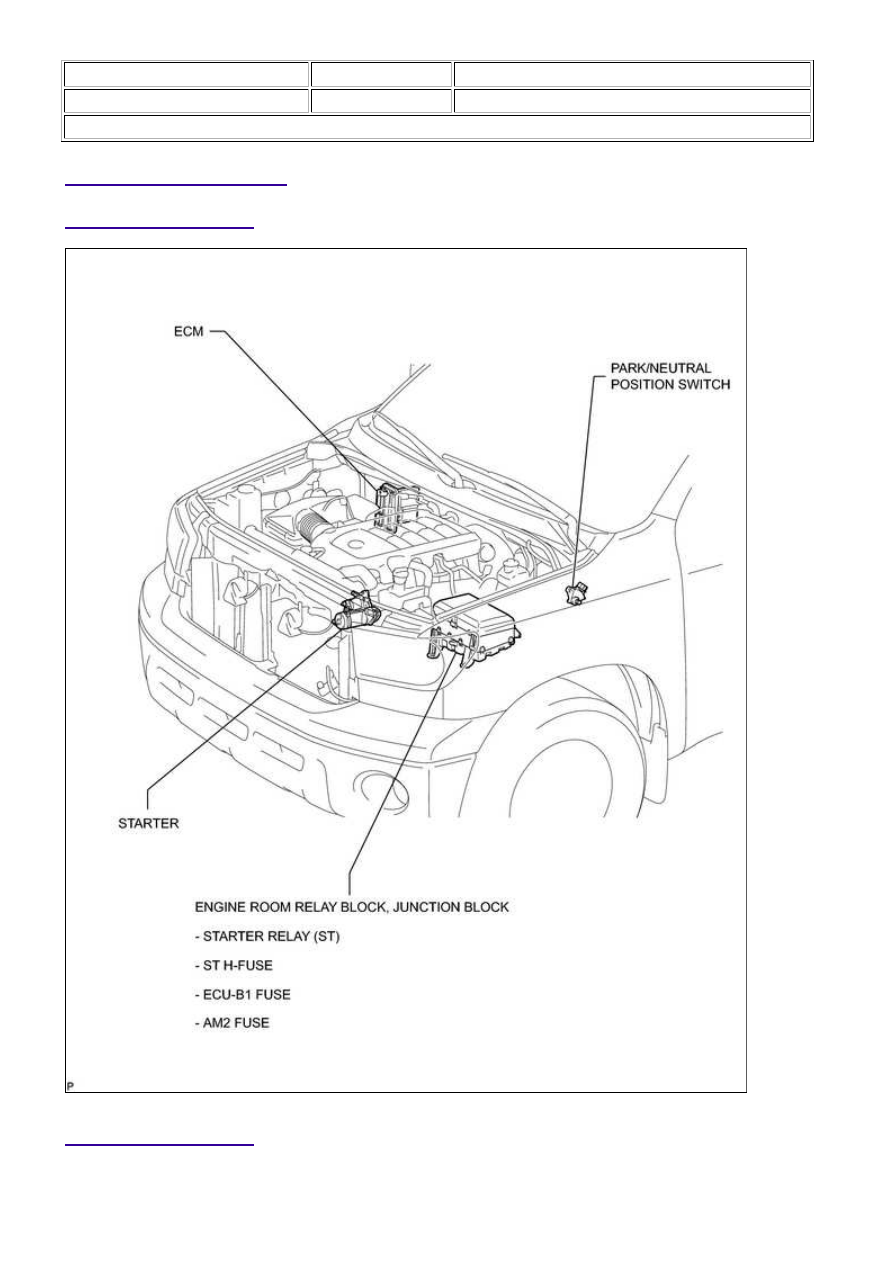

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

3UR-FBE STARTING: STARTING SYSTEM: PARTS LOCATION; 20...
