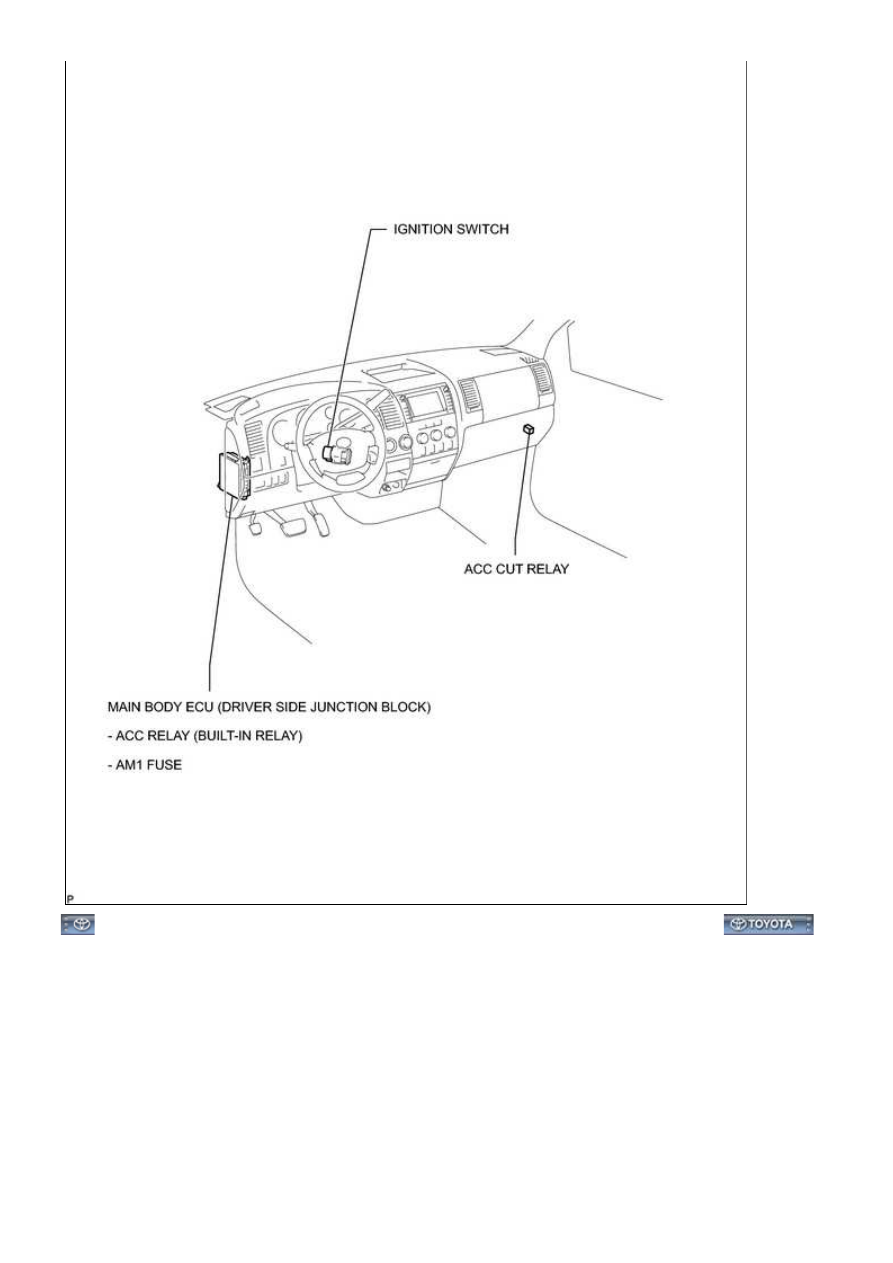

3UR-FBE STARTING: STARTING SYSTEM: PARTS LOCATION; 20...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002WBG026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: STARTING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

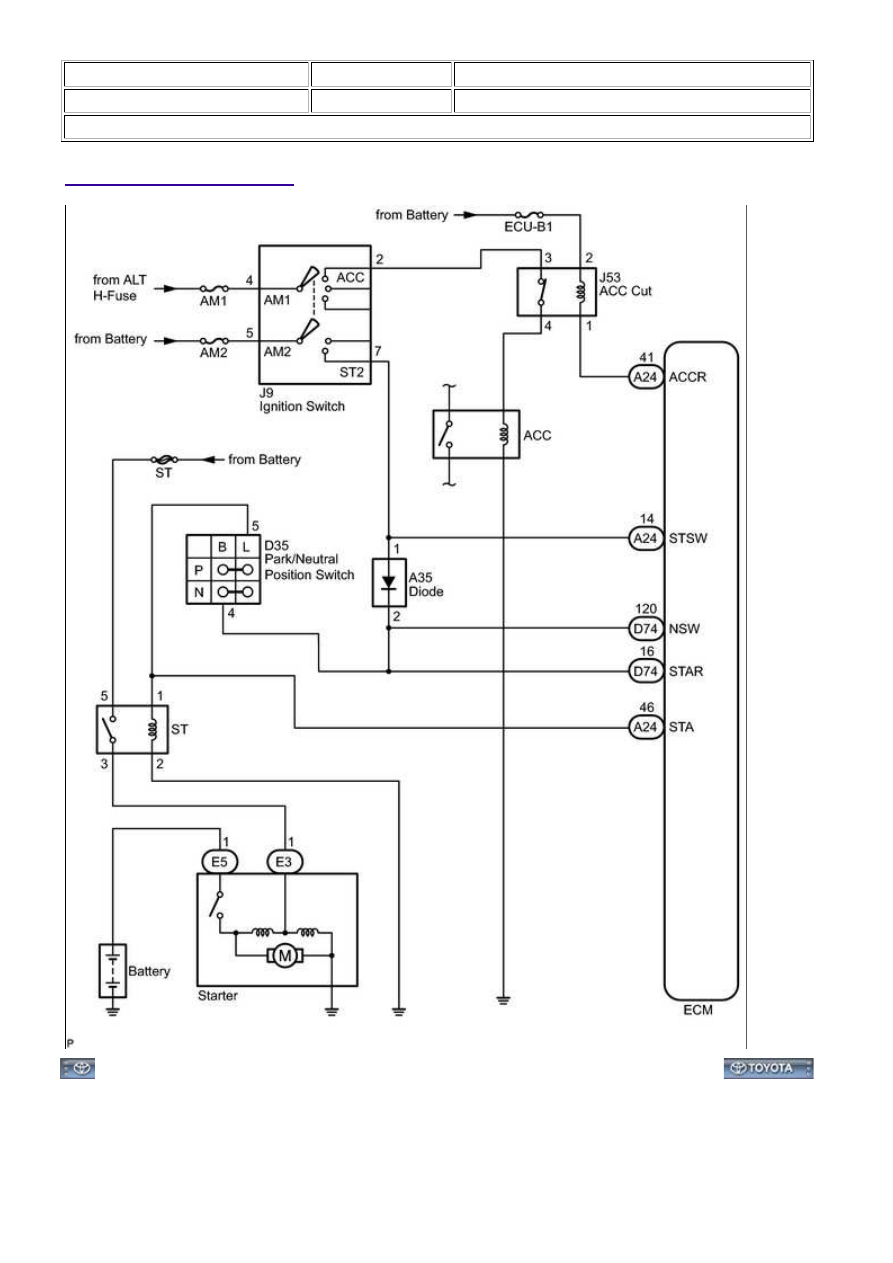

SYSTEM DIAGRAM

3UR-FBE STARTING: STARTING SYSTEM: SYSTEM DIAGRAM; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000017DS04KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: COOLANT: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

CAUTION:

Do not remove the radiator cap while the engine and radiator are still hot. Pressurized, hot engine

coolant and steam may be released and cause serious burns.

HINT:

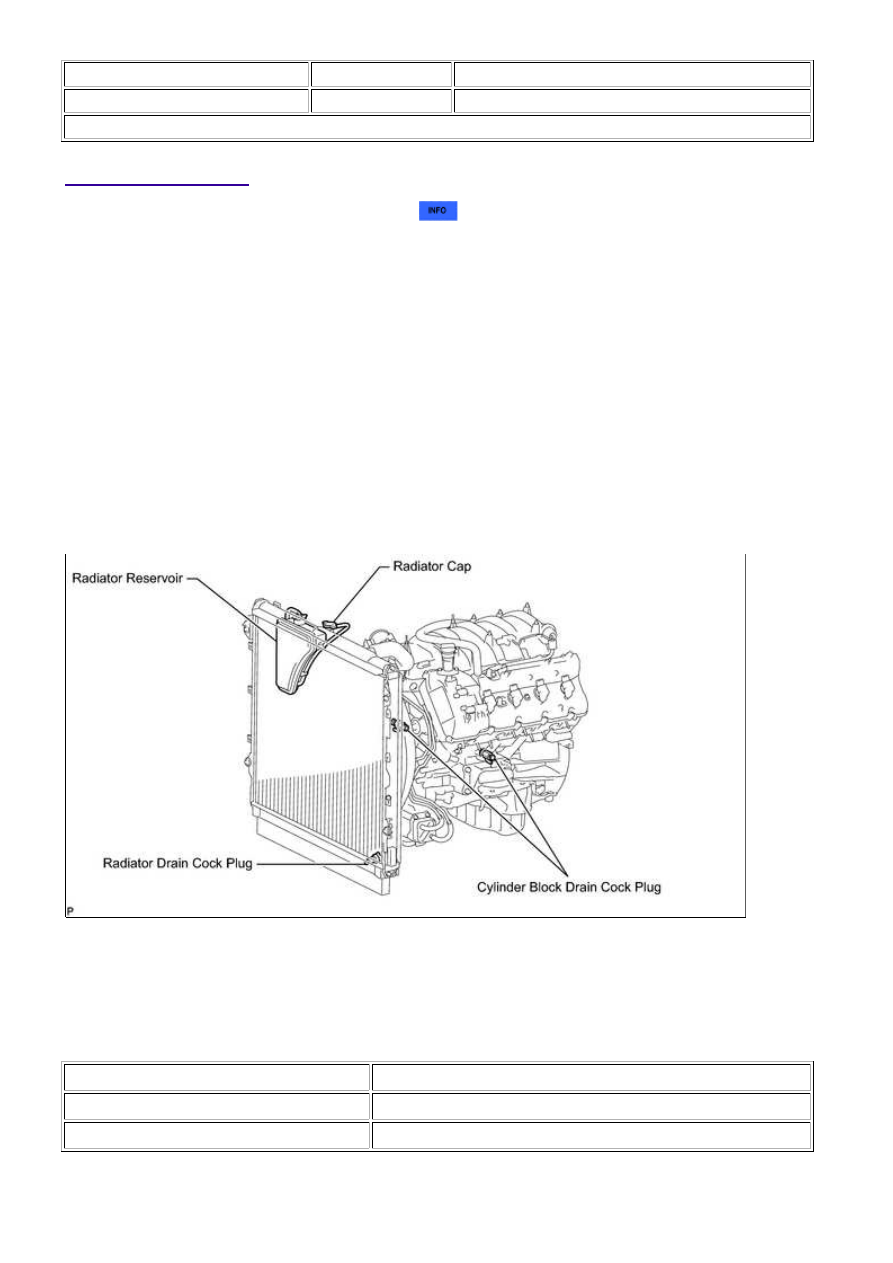

(b) Remove the radiator cap. Then drain the coolant from the radiator.

(c) Loosen the 2 cylinder block drain cock plugs. Then drain the coolant from the engine.

(d) Tighten the 2 cylinder block drain cock plugs.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

(e) Tighten the radiator drain cock plug by hand.

3. ADD ENGINE COOLANT

(a) Add engine coolant.

Standard capacity:

ITEM

SPECIFIED CONDITION

w/ Trailer Towing System

13.0 liters (13.7 US qts, 11.4 Imp. qts)

w/o Trailer Towing System

12.1 liters (12.8 US qts, 10.6 Imp. qts)

NOTICE:

3UR-FE COOLING: COOLANT: REPLACEMENT; 2015 MY Tundra [...

Do not substitute plain water for engine coolant.

HINT:

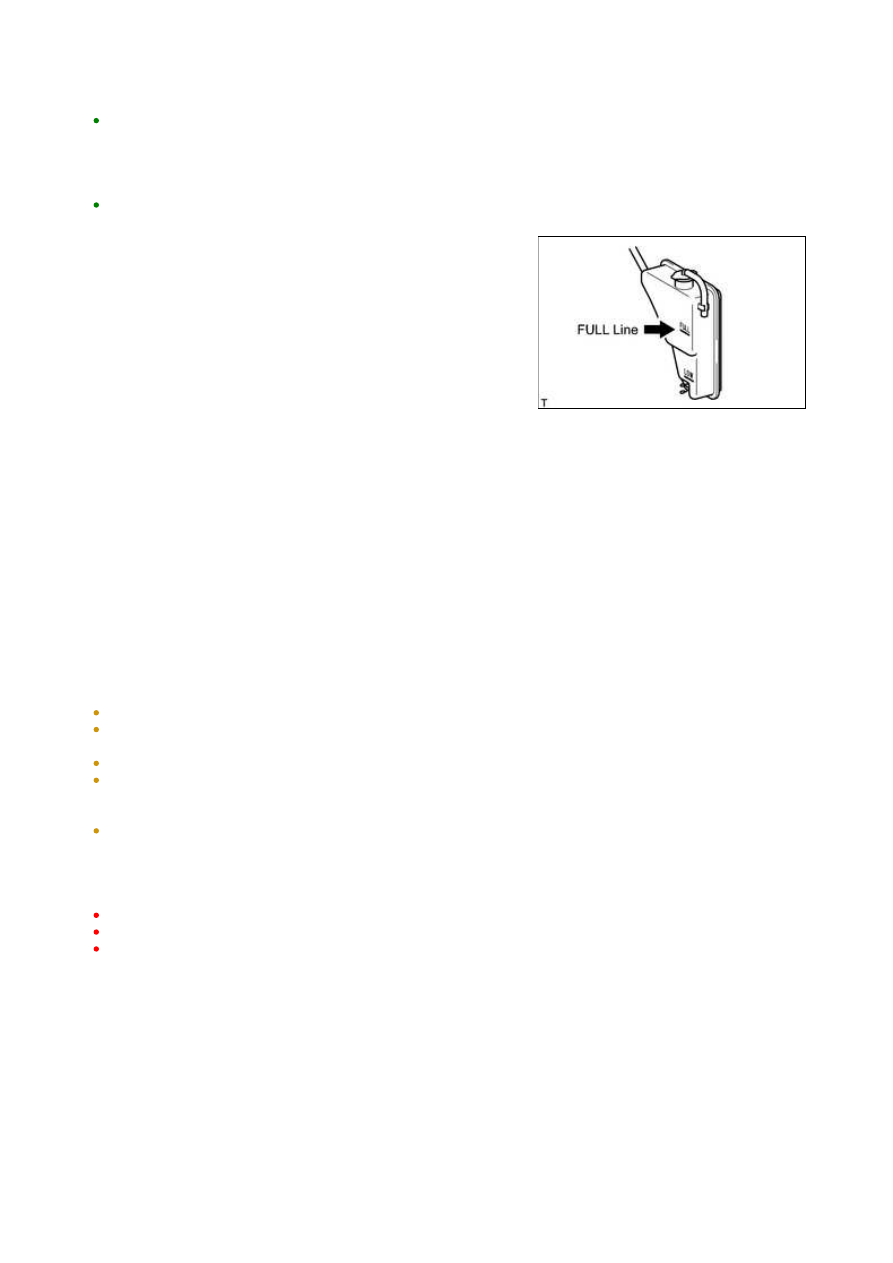

reaches the FULL line.

(c) Install the reservoir cap.

(d) Press the inlet and outlet radiator hoses several times by hand, and then check the coolant level. If the

coolant level is low, add coolant.

(e) Install the radiator cap.

(f) Start the engine and warm it up until the thermostat opens.

HINT:

The thermostat opening timing can be confirmed by pressing the radiator inlet hose by hand, and

checking when the engine coolant starts to flow inside the hose.

(g) Maintain the engine speed at 2000 to 2500 rpm.

NOTICE:

CAUTION:

Wear protective gloves.
Be careful as the radiator hoses are hot.
Keep your hands away from the fan.

(i) Stop the engine, and wait until the engine coolant cools down to ambient temperature.

CAUTION:

Do not remove the radiator cap while the engine and radiator are still hot. Pressurized, hot engine

coolant and steam may be released and cause serious burns.

3UR-FE COOLING: COOLANT: REPLACEMENT; 2015 MY Tundra [...
