Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002MDO036X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

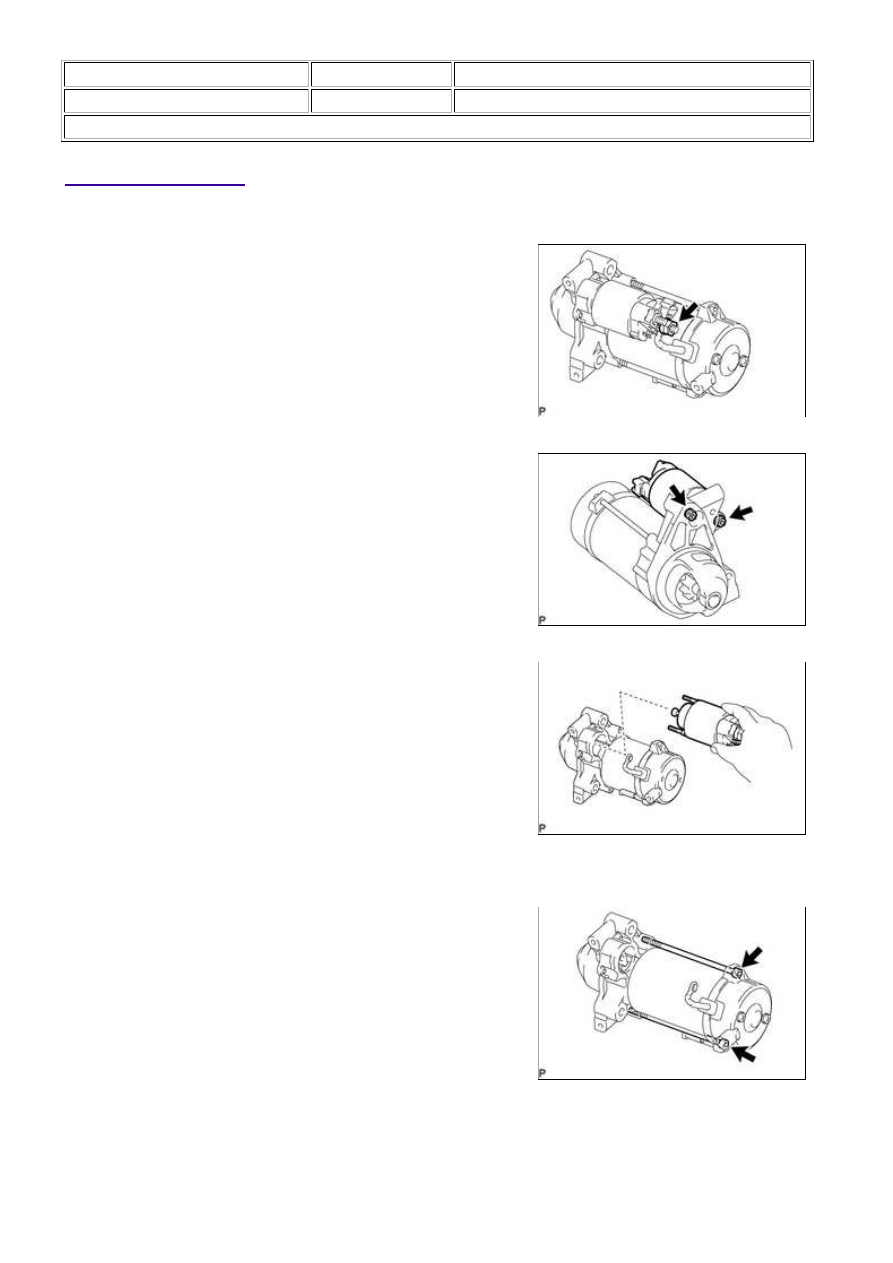

1. REMOVE MAGNET STARTER SWITCH ASSEMBLY

(a) Remove the nut and disconnect the lead wire from the

magnet starter switch.

(b) Remove the 2 nuts from the starter drive housing while

holding the magnet starter switch.

(c) Pull the magnet starter switch and while lifting the front part

2. REMOVE STARTER YOKE ASSEMBLY

(a) Using a T25 "TORX" socket wrench, remove the 2 bolts.

(b) Pull out the starter yoke together with the starter commutator end frame.

3UR-FBE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra ...

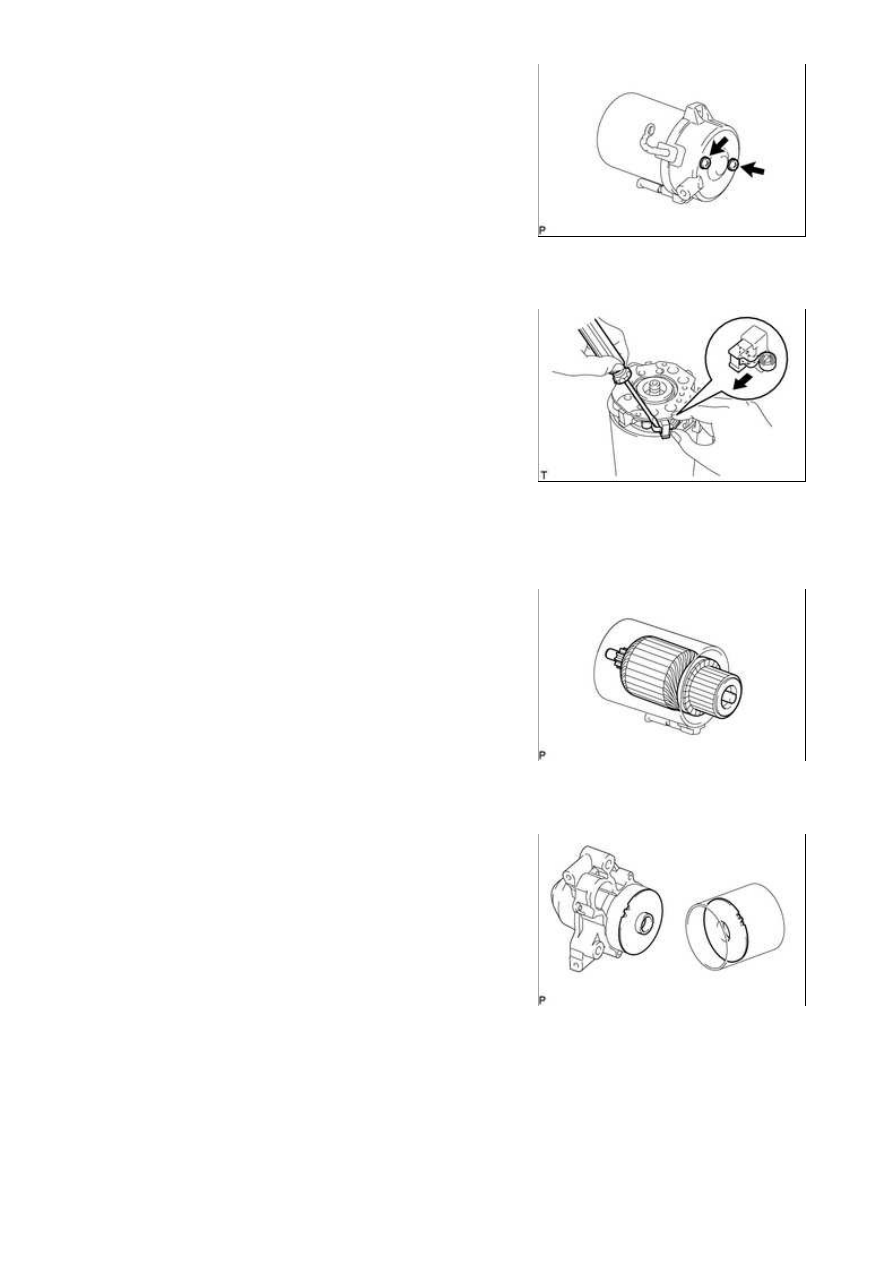

(c) Remove the 2 screws and starter commutator end frame

from the starter yoke.

NOTICE:

While holding down the lead wire, remove the starter

commutator end frame.

3. REMOVE STARTER BRUSH HOLDER ASSEMBLY

so that they are held in place by the springs.

(b) Remove the starter brush holder.

4. REMOVE STARTER ARMATURE ASSEMBLY

(a) Remove the starter armature from the starter yoke.

5. REMOVE STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY

(a) Remove the starter armature plate from the starter center

bearing clutch or starter yoke.

3UR-FBE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra ...

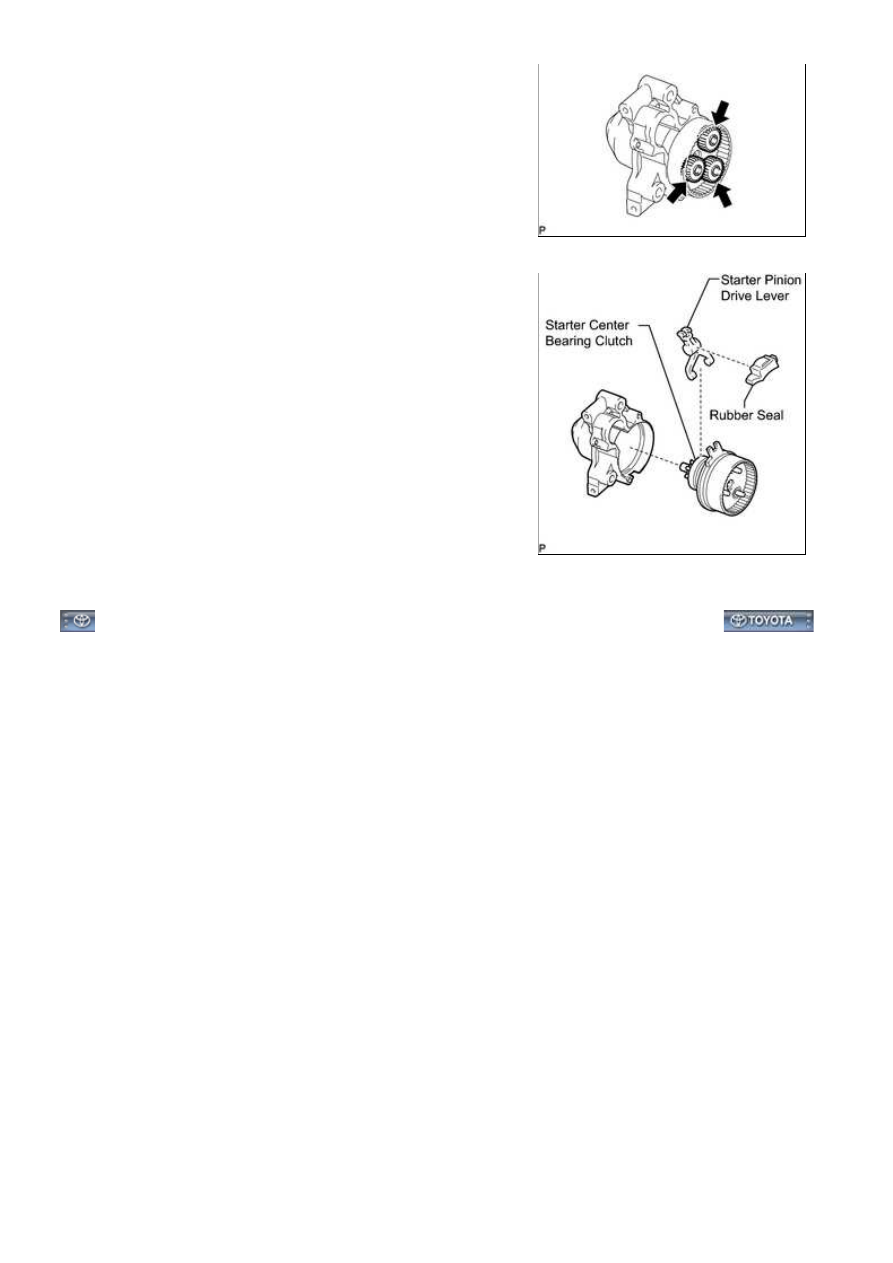

(b) Remove the 3 planetary gears from the starter center

bearing clutch.

(c) Remove the starter center bearing clutch together with the

starter pinion drive lever and rubber seal from the starter

drive housing.

(d) Remove the starter pinion drive lever and rubber seal from the starter center bearing clutch.

3UR-FBE STARTING: STARTER: DISASSEMBLY; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002MDL03IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: STARTER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT STARTER ASSEMBLY

CAUTION:

As a large electric current passes through the cable during this inspection, a thick cable must be used.

Otherwise, the cable may become hot and cause injury.

NOTICE:

These tests must be performed within 3 to 5 seconds to avoid burning out the coil.

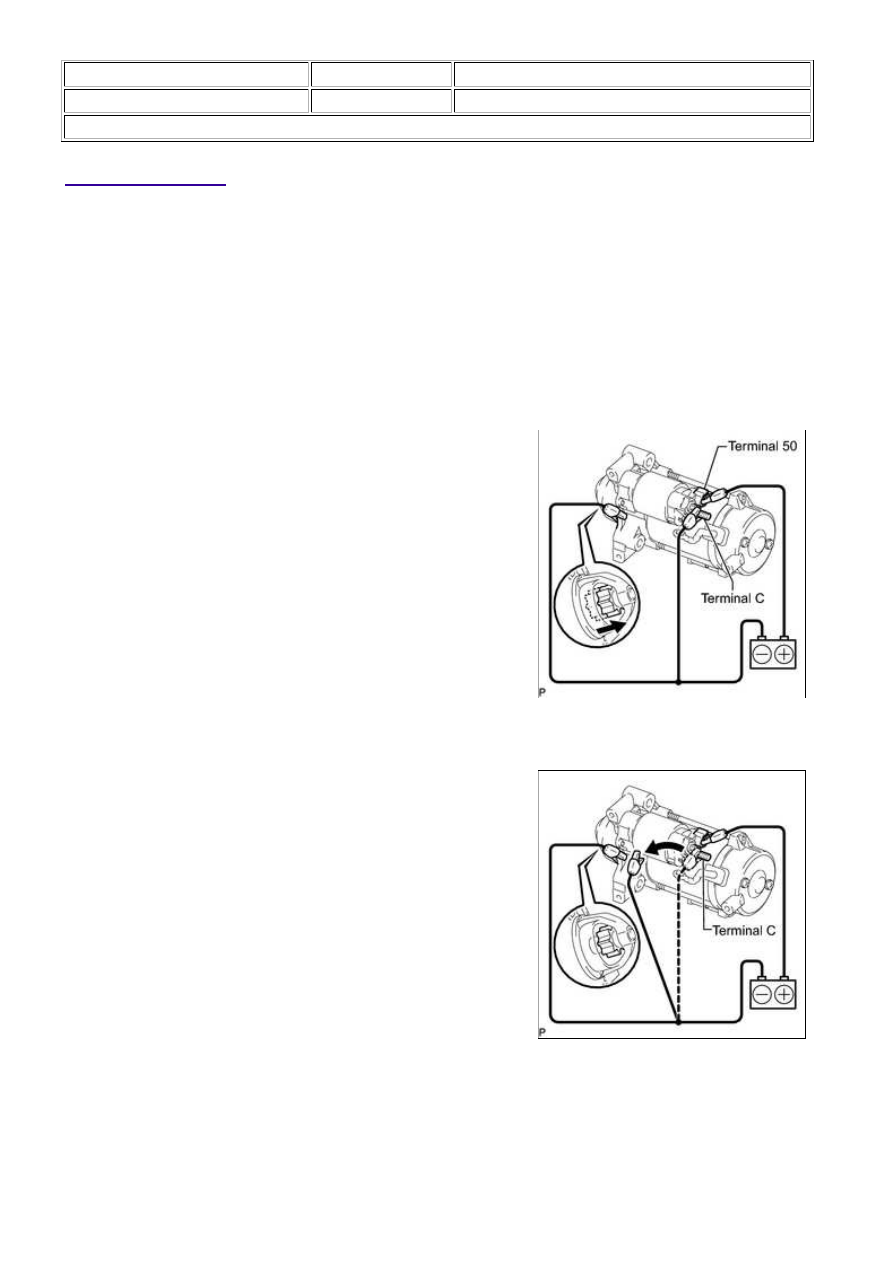

(a) Perform a pull-in test.

(1) Remove the nut, and then disconnect the field coil lead wire from terminal C.

(2) Connect the battery to the magnet starter switch as

shown in the illustration. Then check that the clutch pinion

gear moves outward.

If the clutch pinion gear does not move outward, replace

the magnet starter switch assembly.

(b) Perform a holding test.

(1) When the battery is connected as above with the clutch

pinion gear out, disconnect the negative (-) lead from

terminal C. Check that the pinion gear remains out.

If the clutch pinion gear moves inward, replace the

magnet starter switch assembly.

(c) Inspect the clutch pinion gear return.
