Title: 3UR-FBE STARTING: STARTER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE NO. 1 ENGINE UNDER COVER

4. REMOVE V-BANK COVER SUB-ASSEMBLY

5. REMOVE AIR CLEANER HOSE ASSEMBLY

6. REMOVE AIR CLEANER ASSEMBLY

7. REMOVE FAN AND GENERATOR V BELT

8. REMOVE FRONT FENDER APRON SEAL RH

9. DISCONNECT VANE PUMP ASSEMBLY

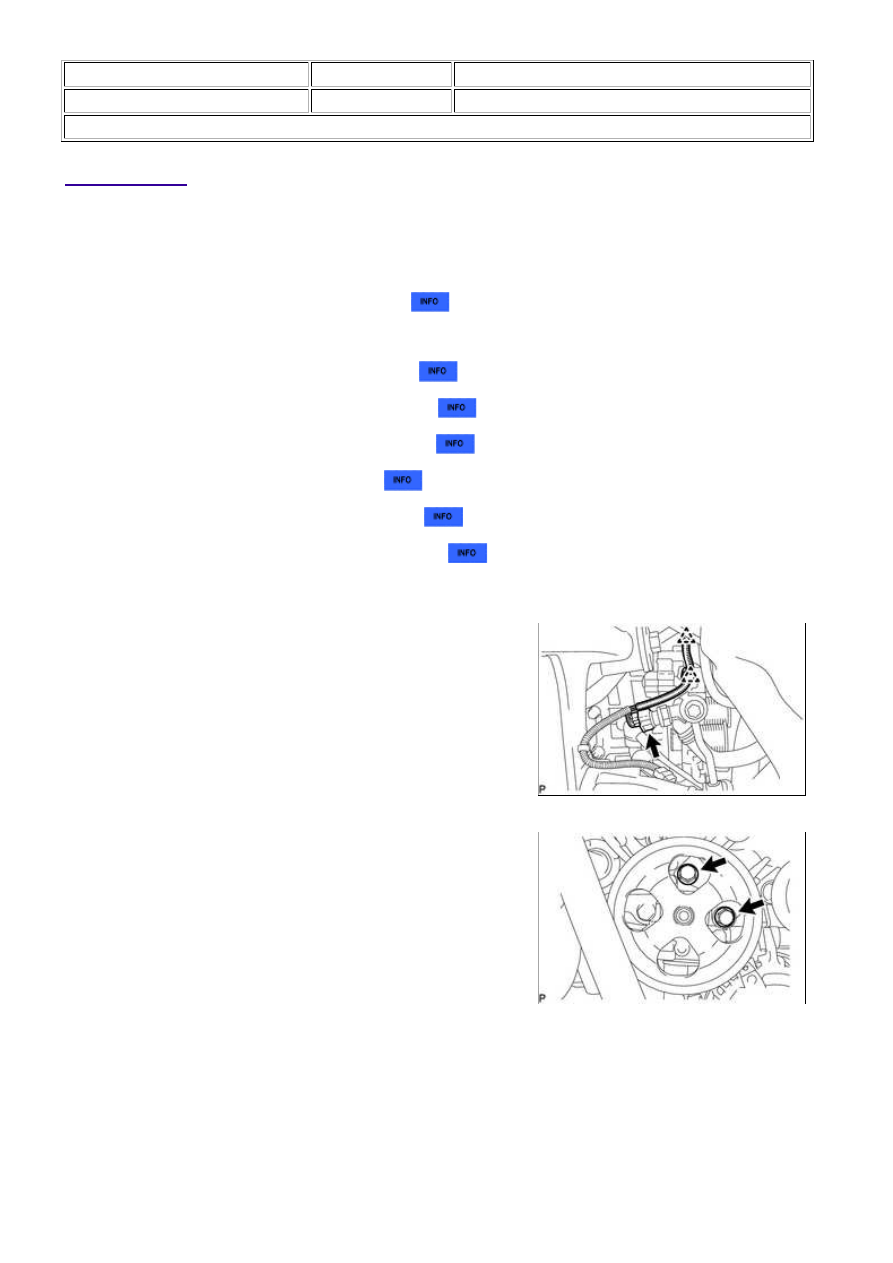

(a) Detach the 2 clamps and disconnect the power steering oil

pressure switch connector.

(b) Remove the 2 bolts and disconnect the vane pump.

10. REMOVE GENERATOR ASSEMBLY

3UR-FBE STARTING: STARTER: REMOVAL; 2015 MY Tundra [08/...

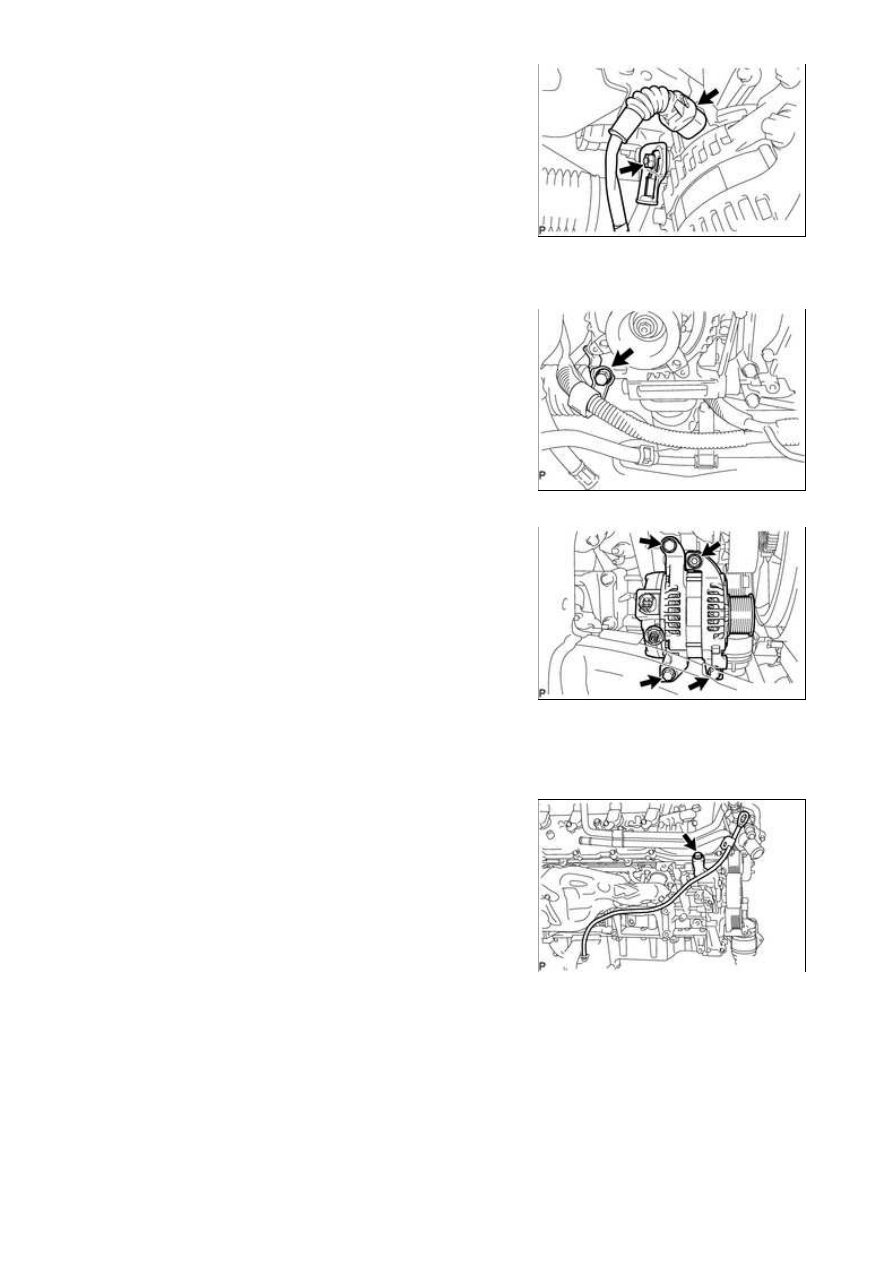

(a) Disconnect the generator connector.

(b) Remove the terminal cap and nut, and disconnect the generator wire.

(c) Remove the bolt and disconnect the wire harness bracket

from the generator.

(d) Remove the 3 bolts, nut and generator.

11. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

(a) Remove the dipstick.

(b) Remove the bolt and dipstick guide.

(c) Remove the O-ring from the dipstick guide.

12. REMOVE FRONT EXHAUST PIPE ASSEMBLY

(a) Disconnect the air fuel ratio sensor connector.

(b) Disconnect the heated oxygen sensor connector and detach the 2 clamps.

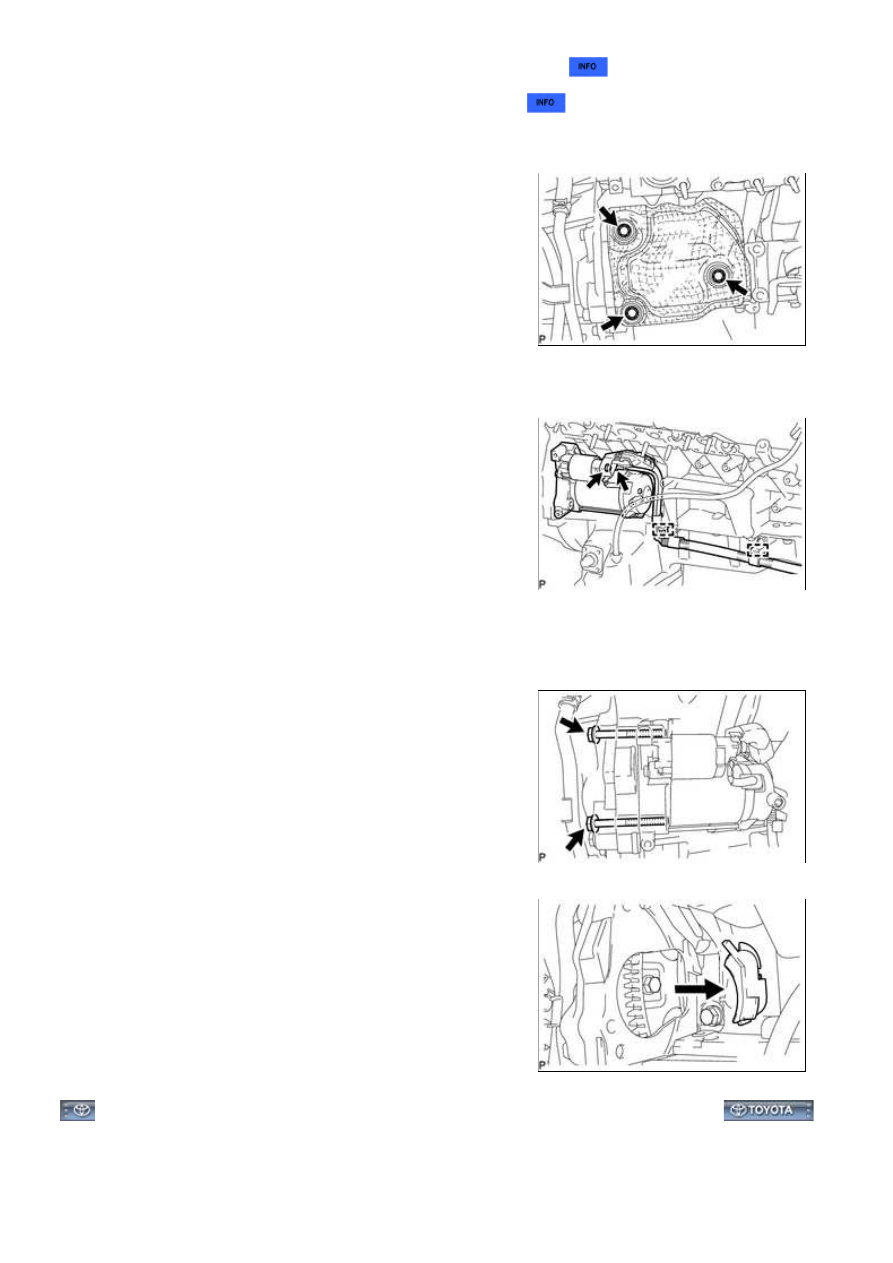

(c) Remove the 2 bolts.

(d) Remove the 3 nuts and front exhaust pipe.

(e) Remove the 2 gaskets.

3UR-FBE STARTING: STARTER: REMOVAL; 2015 MY Tundra [08/...

13. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

14. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

15. REMOVE STARTER COVER

(a) Remove the 3 bolts and starter cover.

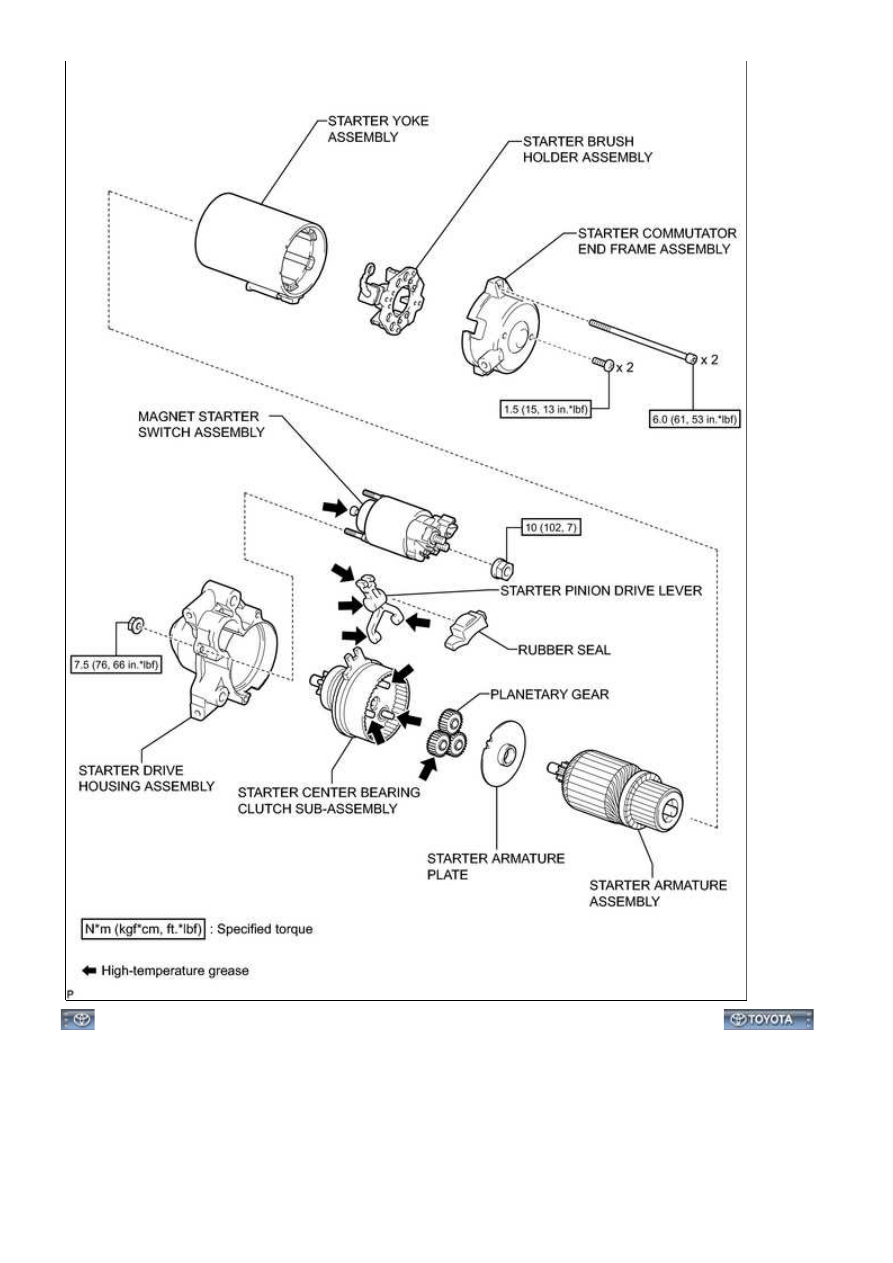

16. REMOVE STARTER ASSEMBLY

(a) Detach the 2 wire harness clamps.

(b) Disconnect the starter connector.

(c) Remove the nut and disconnect the starter wire.

(d) Remove the 2 bolts and starter.

(e) Remove the flywheel housing side cover.
