Toyota Tundra (2015 year). Manual - part 1802

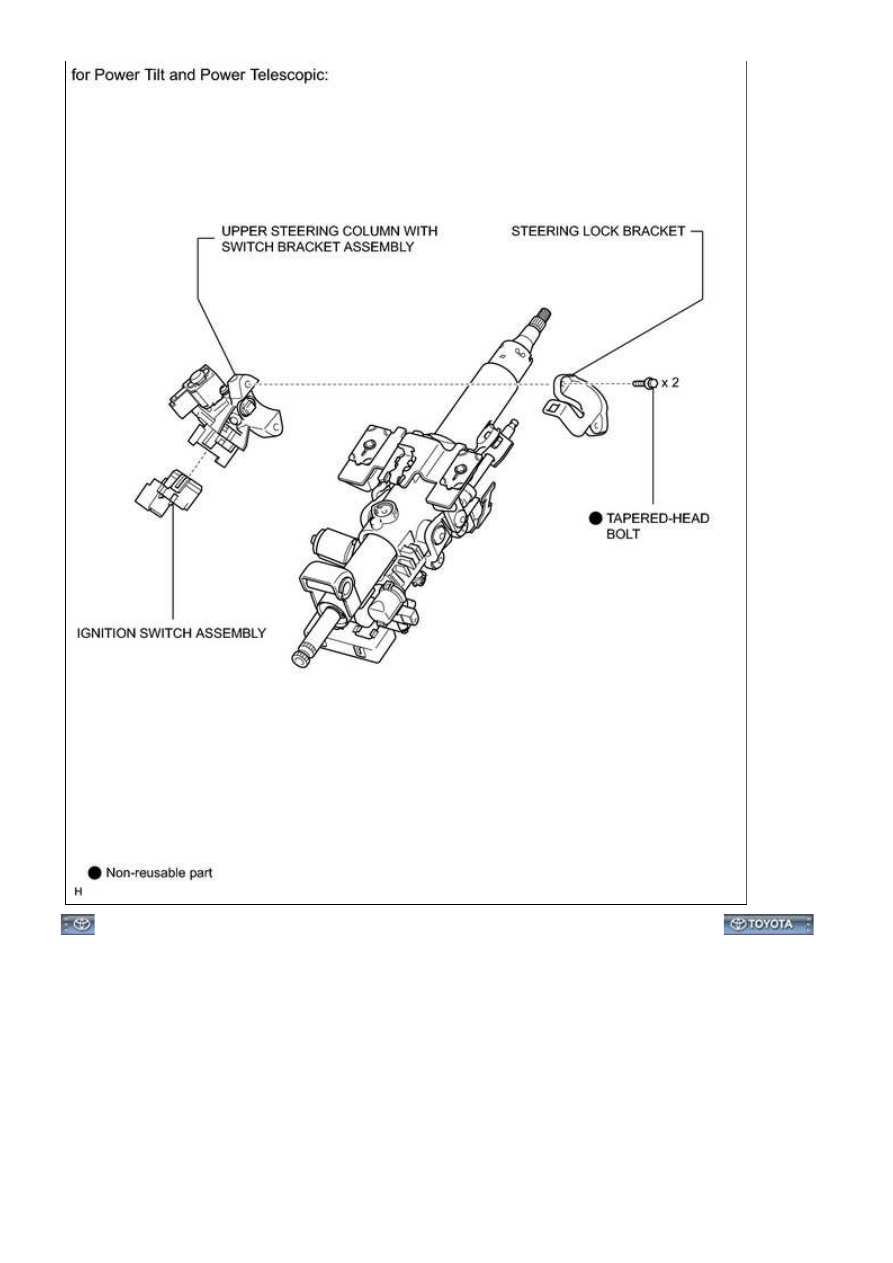

3UR-FBE STARTING: IGNITION SWITCH: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002DYS01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE STEERING COLUMN ASSEMBLY

(a) for Manual Tilt:

Remove the steering column assembly



.

(b) for Manual Tilt and Telescopic:

Remove the steering column assembly



.

(c) for Power Tilt and Power Telescopic:

Remove the steering column assembly



.

4. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt)

5. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt and Manual Telescopic Steering Column)

6. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Power

Tilt and Power Telescopic Steering Column)

7. REMOVE IGNITION SWITCH ASSEMBLY

3UR-FBE STARTING: IGNITION SWITCH: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002DYQ01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

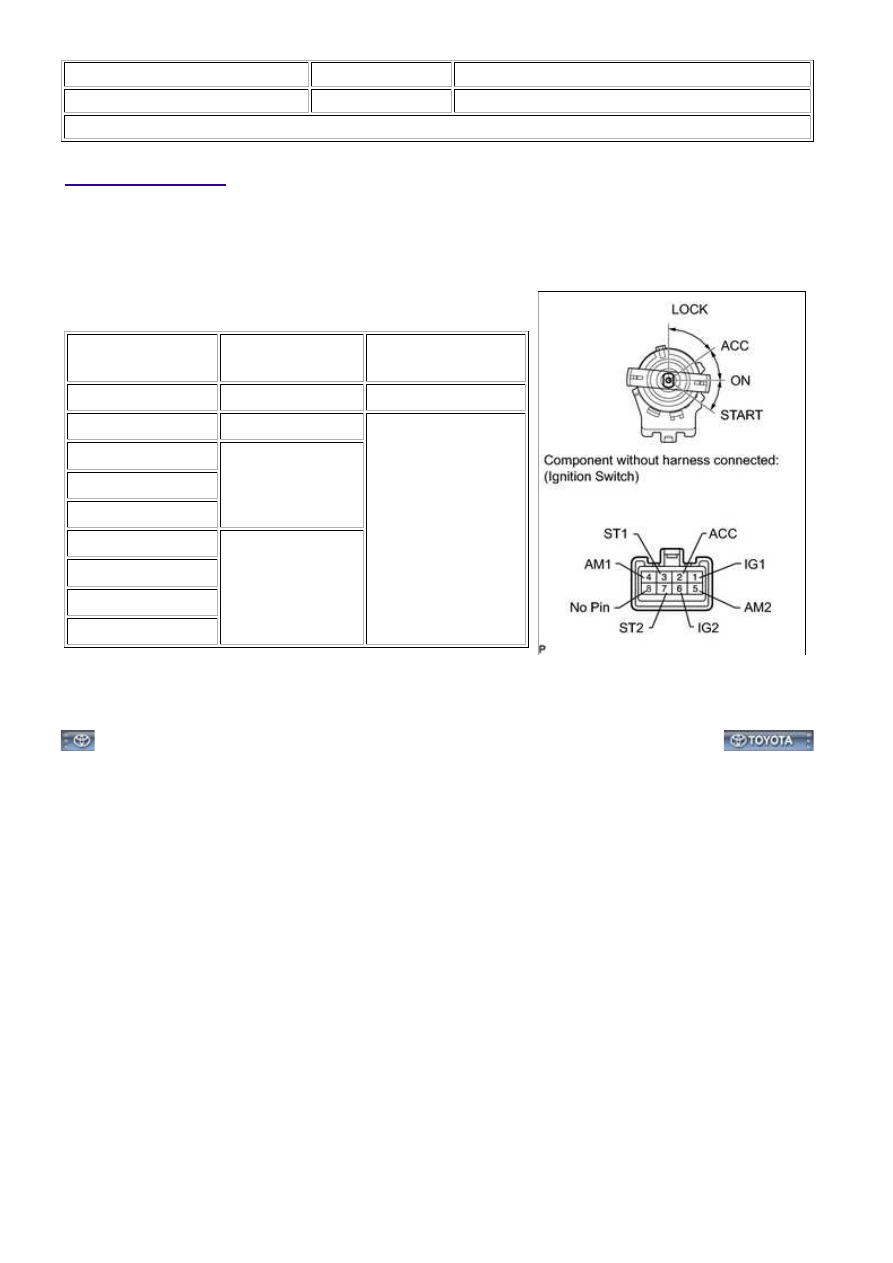

Title: 3UR-FBE STARTING: IGNITION SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT IGNITION SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

All terminals

LOCK

10 kΩ or higher

2 (ACC) - 4 (AM1)

ACC

Below 1 Ω

1 (IG1) - 4 (AM1)

ON

2 (ACC) - 4 (AM1)

5 (AM2) - 6 (IG2)

1 (IG1) - 4 (AM1)

START

3 (ST1) - 4 (AM1)

5 (AM2) - 6 (IG2)

5 (AM2) - 7 (ST2)

If the result is not as specified, replace the ignition switch

assembly.

3UR-FBE STARTING: IGNITION SWITCH: INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002DYP01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE STARTING: IGNITION SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL IGNITION SWITCH ASSEMBLY

2. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt)

3. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Manual

Tilt and Manual Telescopic Steering Column)

4. INSTALL UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY (for Power

Tilt and Power Telescopic Steering Column)

5. INSTALL STEERING COLUMN ASSEMBLY

(a) for Manual Tilt:

Install the steering column assembly



.

(b) for Manual Tilt and Telescopic:

Install the steering column assembly



.

(c) for Power Tilt and Power Telescopic:

Install the steering column assembly



.

6. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

3UR-FBE STARTING: IGNITION SWITCH: INSTALLATION; 2015 ...
