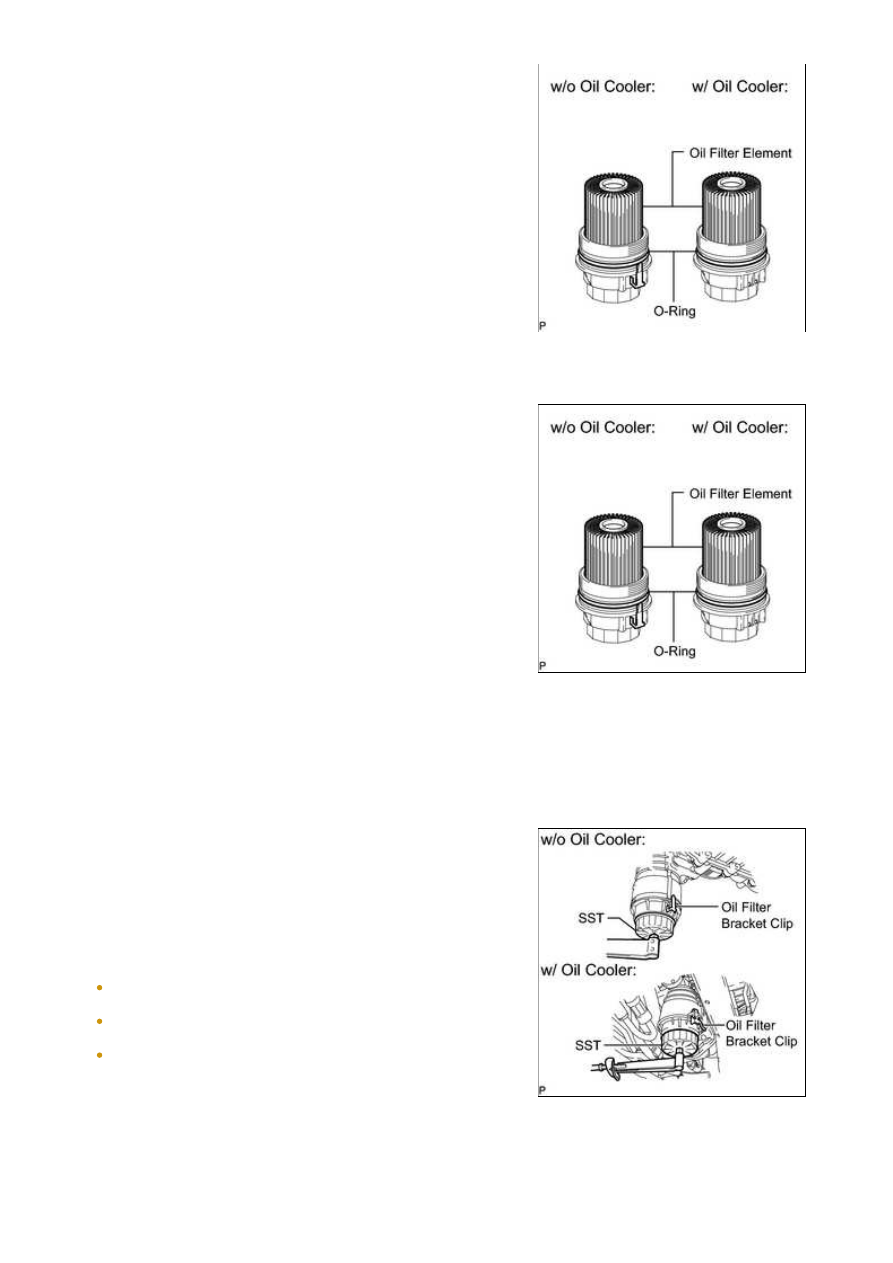

(f) Remove the oil filter element and O-ring from the oil filter

cap.

NOTICE:

Be sure to remove the O-ring for the cap by hand, without

using any tools, to prevent damage to the cap's O-ring
groove.

4. INSTALL OIL FILTER ELEMENT

(f) Using SST, tighten the oil filter cap.

SST: 09228-06501

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

NOTICE:

When tightening the oil filter cap, do not remove the oil filter
bracket clip.
Make sure that the oil filter is installed securely as shown in
the illustration.
Be careful that the O-ring does not get caught between any
surrounding parts.

3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

NOTICE:

Before installing the O-ring, remove any dirt or foreign

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

Be careful that the O-ring does not get caught between any surrounding parts.

5. ADD ENGINE OIL

(a) Add fresh oil.

Standard Oil Grade:

OIL GRADE

OIL VISCOSITY (SAE)

ILSAC GF-5 multigrade engine oil

0W-20

Standard Oil Capacity:

ITEM

SPECIFIED CONDITION

Drain and refill without oil filter change

7.1 liters (7.5 US qts, 6.2 Imp. qts)

Drain and refill with oil filter change

7.5 liters (7.9 US qts, 6.6 Imp. qts)

Dry fill

9.3 liters (9.8 US qts, 8.2 Imp. qts)

(b) Install the oil filler cap.

6. INSPECT FOR OIL LEAK

(a) Start the engine. Make sure that there are no oil leaks from the area that was worked on.

7. INSPECT ENGINE OIL LEVEL

8. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

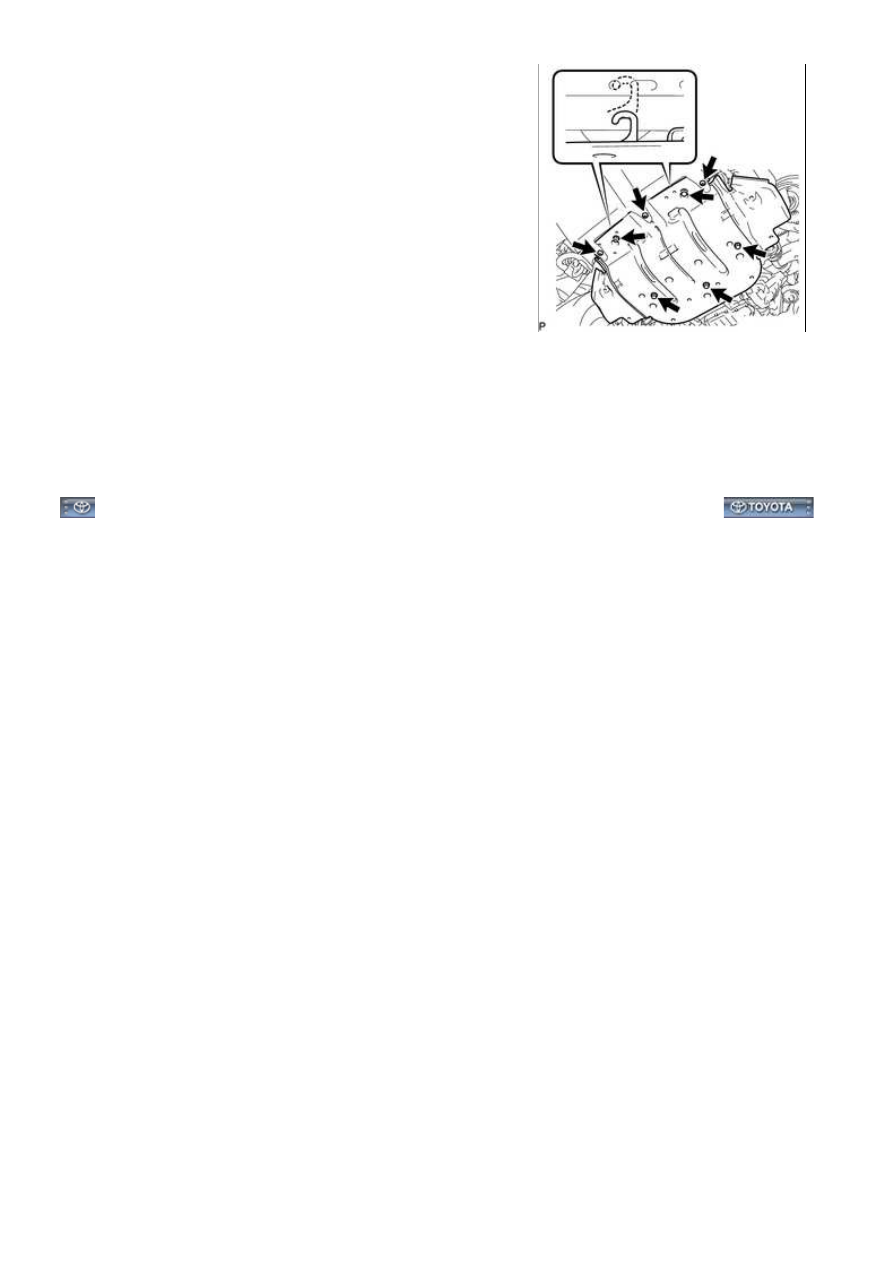

(a) Hook the engine under cover to the vehicle body as shown in

the illustration.

(b) Install the 3 screws and 5 bolts.

Torque:

for bolt -

29 N·m {296 kgf·cm, 21ft·lbf}

for screw -

5.4 N·m {55 kgf·cm, 48in·lbf}

3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002RTG02RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: OIL PRESSURE SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

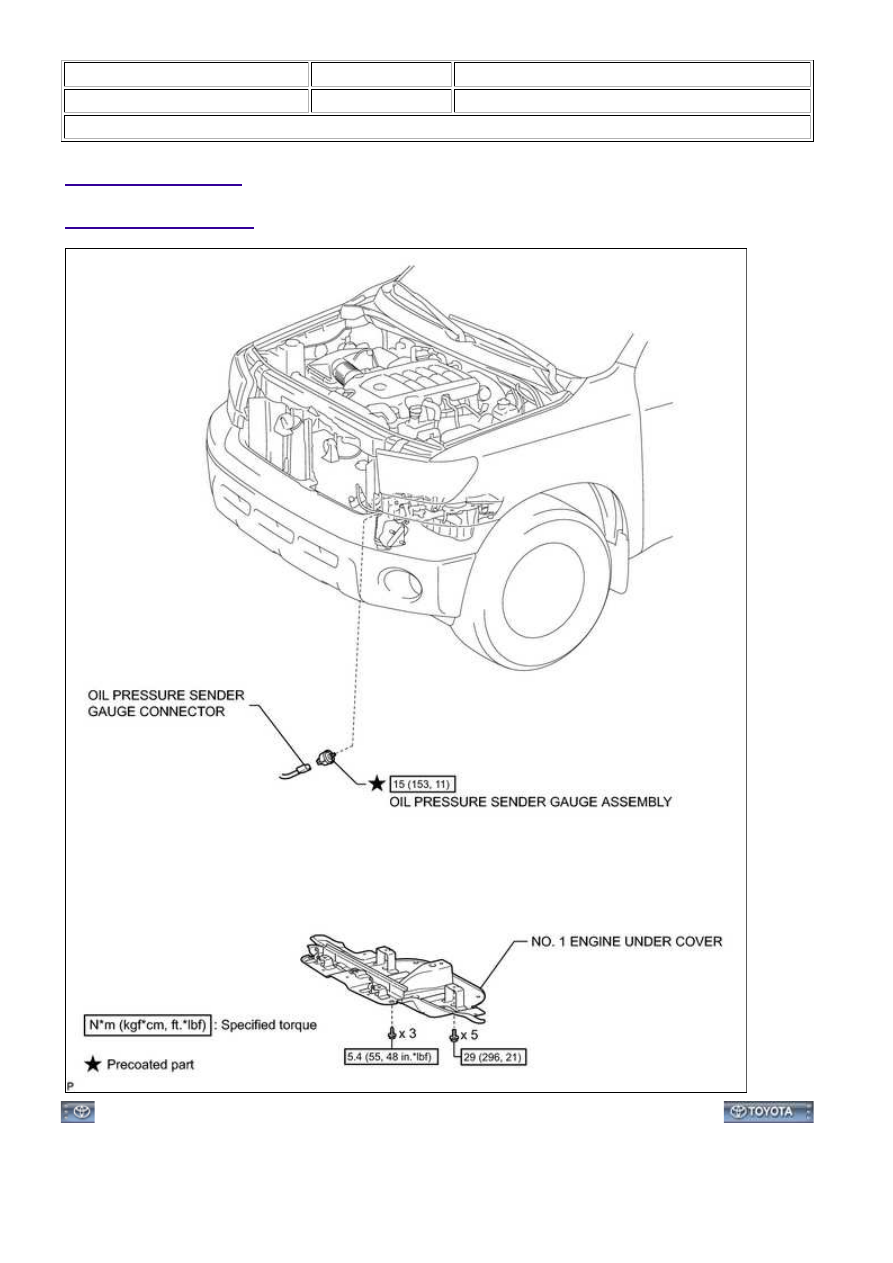

COMPONENTS

ILLUSTRATION

3UR-FBE LUBRICATION: OIL PRESSURE SWITCH: COMPONENT...
