Toyota Tundra (2015 year). Manual - part 1786

(e) Remove the oil pressure gauge.

(f) Install the oil pressure sender gauge



.

3UR-FBE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002O1H052X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

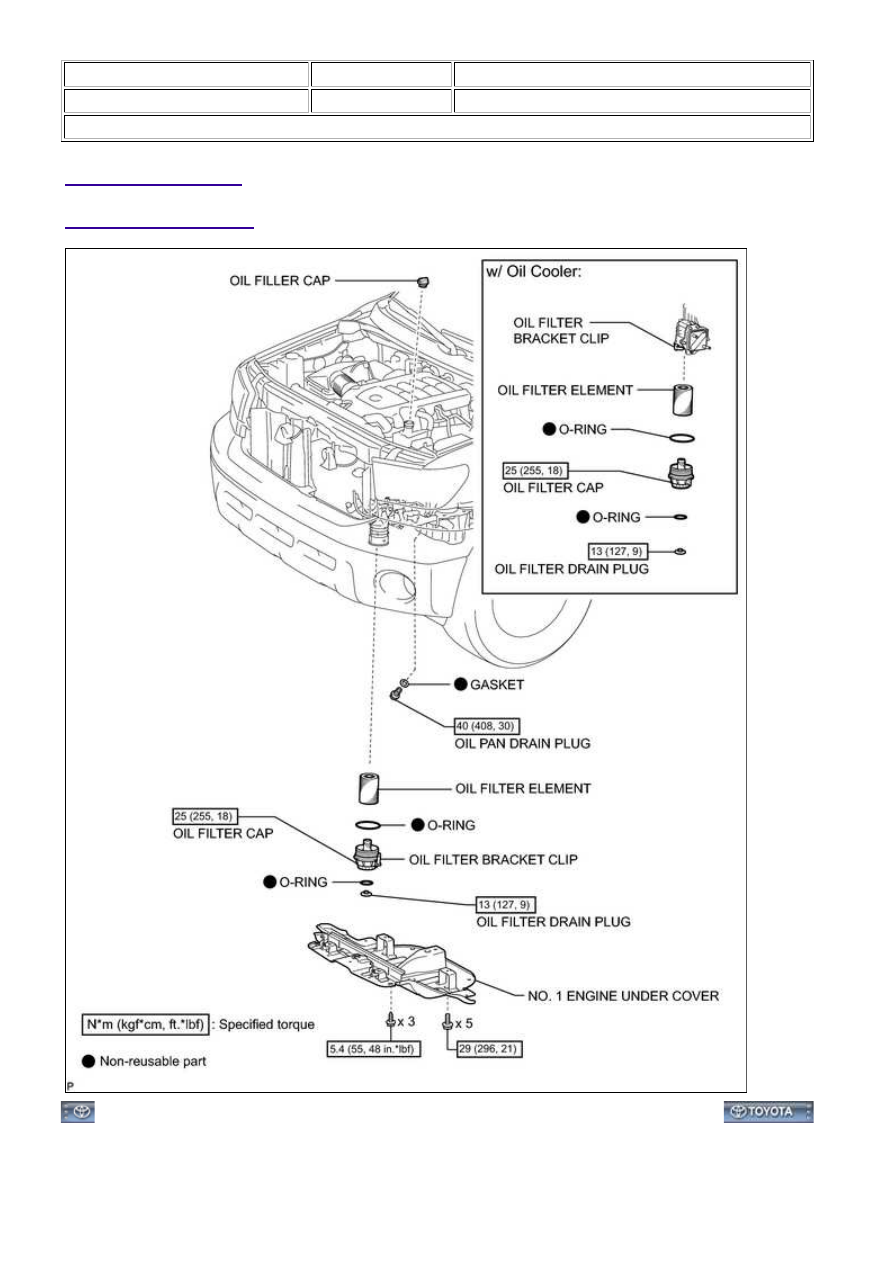

COMPONENTS

ILLUSTRATION

3UR-FBE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002O1G05WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

CAUTION:

(a) Remove the oil filler cap.

(b) Remove the oil pan drain plug and gasket, and drain the engine oil into a container.

(c) Install a new gasket and the oil pan drain plug.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

2. REMOVE NO. 1 ENGINE UNDER COVER

(a) Remove the 3 screws and 5 bolts.

(b) Unhook the engine under cover from the vehicle body as shown in the illustration.

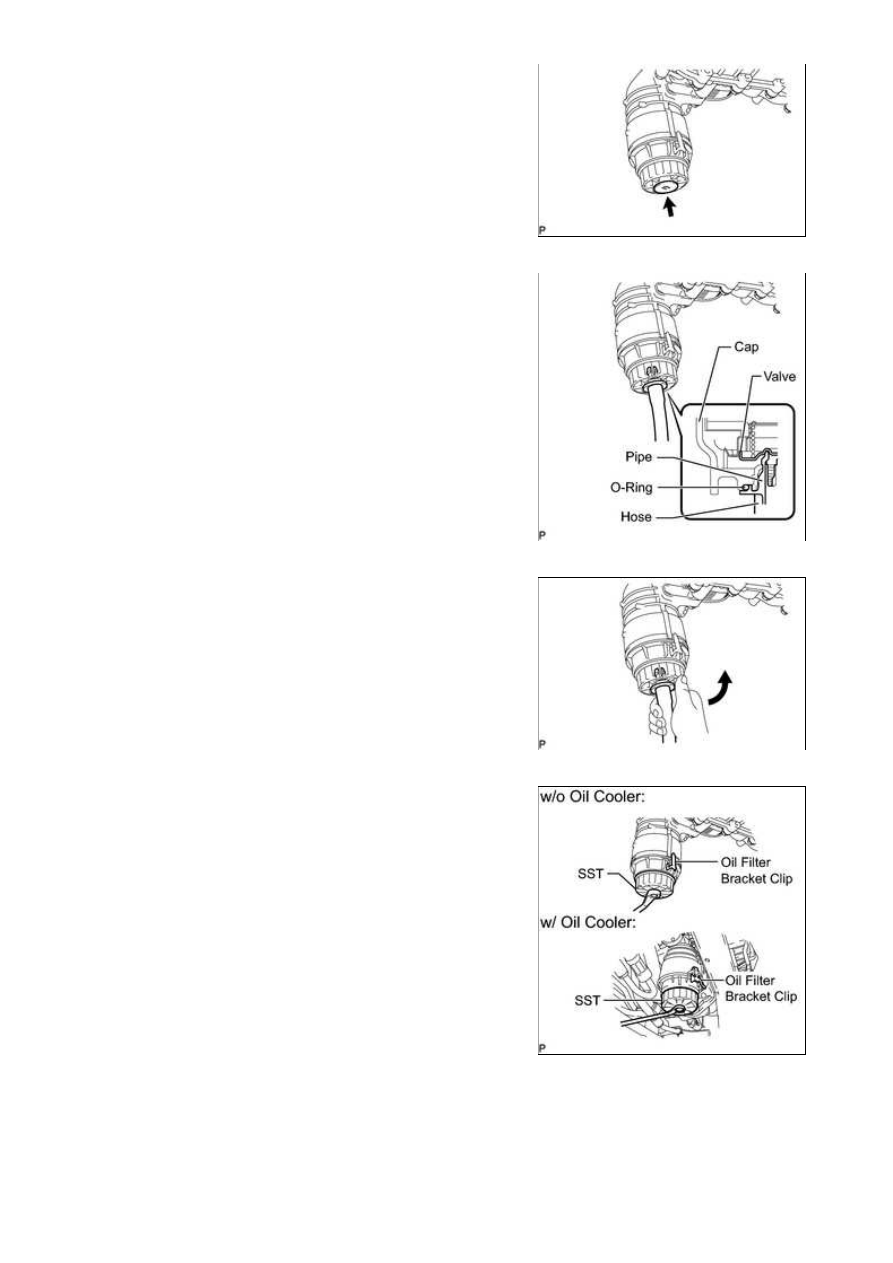

3. REMOVE OIL FILTER ELEMENT

3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

(b) Remove the oil filter drain plug.

(c) Install the pipe to the oil filter cap.

HINT:

Use a container to catch the draining oil.

NOTICE:

If the O-ring is removed with the drain plug, install the O-ring

together with the pipe.

(d) Check that oil is drained from the oil filter. Then disconnect

the pipe and remove the O-ring, as shown in the illustration.

(e) Using SST, remove the oil filter cap.

SST: 09228-06501

NOTICE:

Do not remove the oil filter bracket clip.

3UR-FBE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...
