Toyota Tundra (2015 year). Manual - part 1785

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000314N023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: ENGINE OIL COOLER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

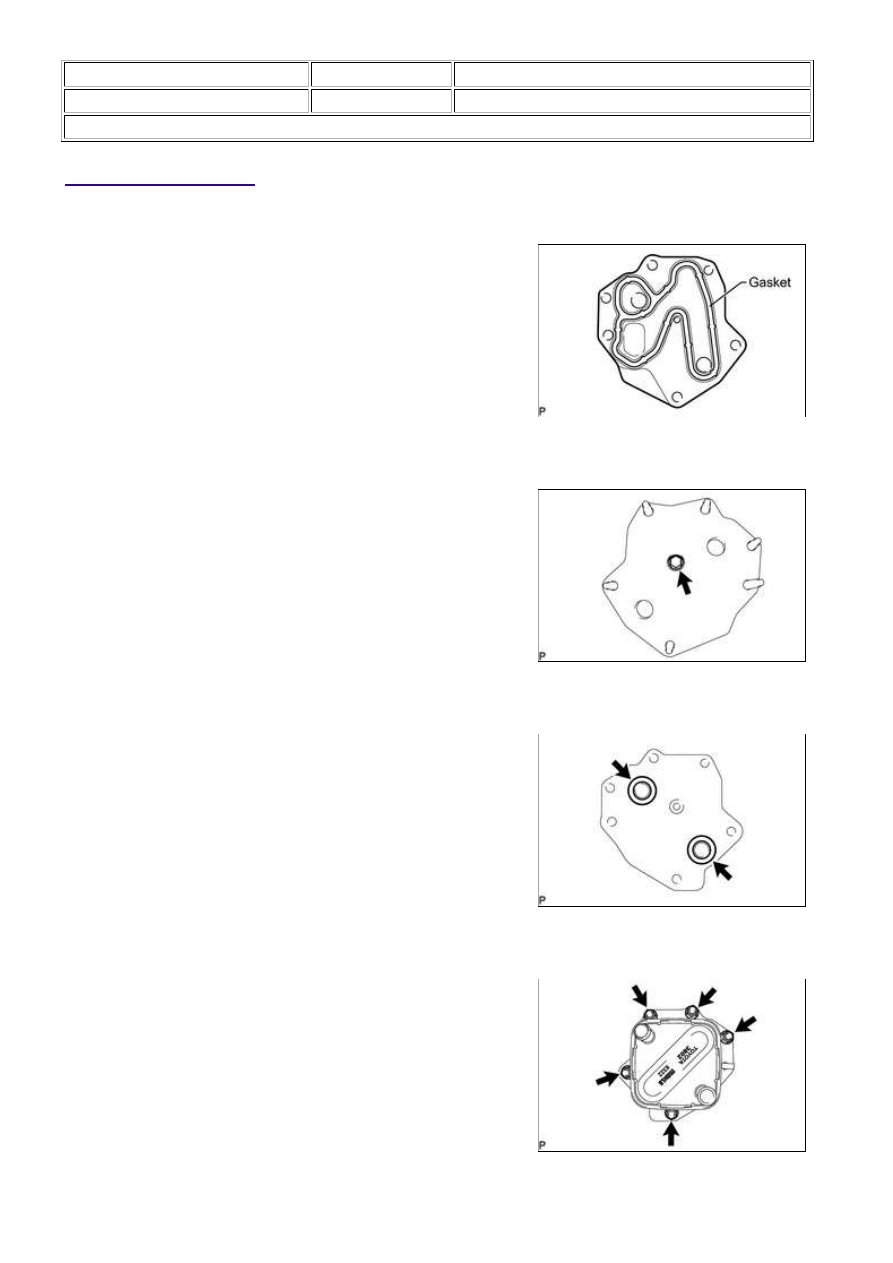

INSTALLATION

1. INSTALL OIL COOLER SPACER

(c) Install the oil cooler spacer to the oil filter bracket with the

bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL OIL COOLER ASSEMBLY

(c) Install the oil cooler with the 5 nuts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

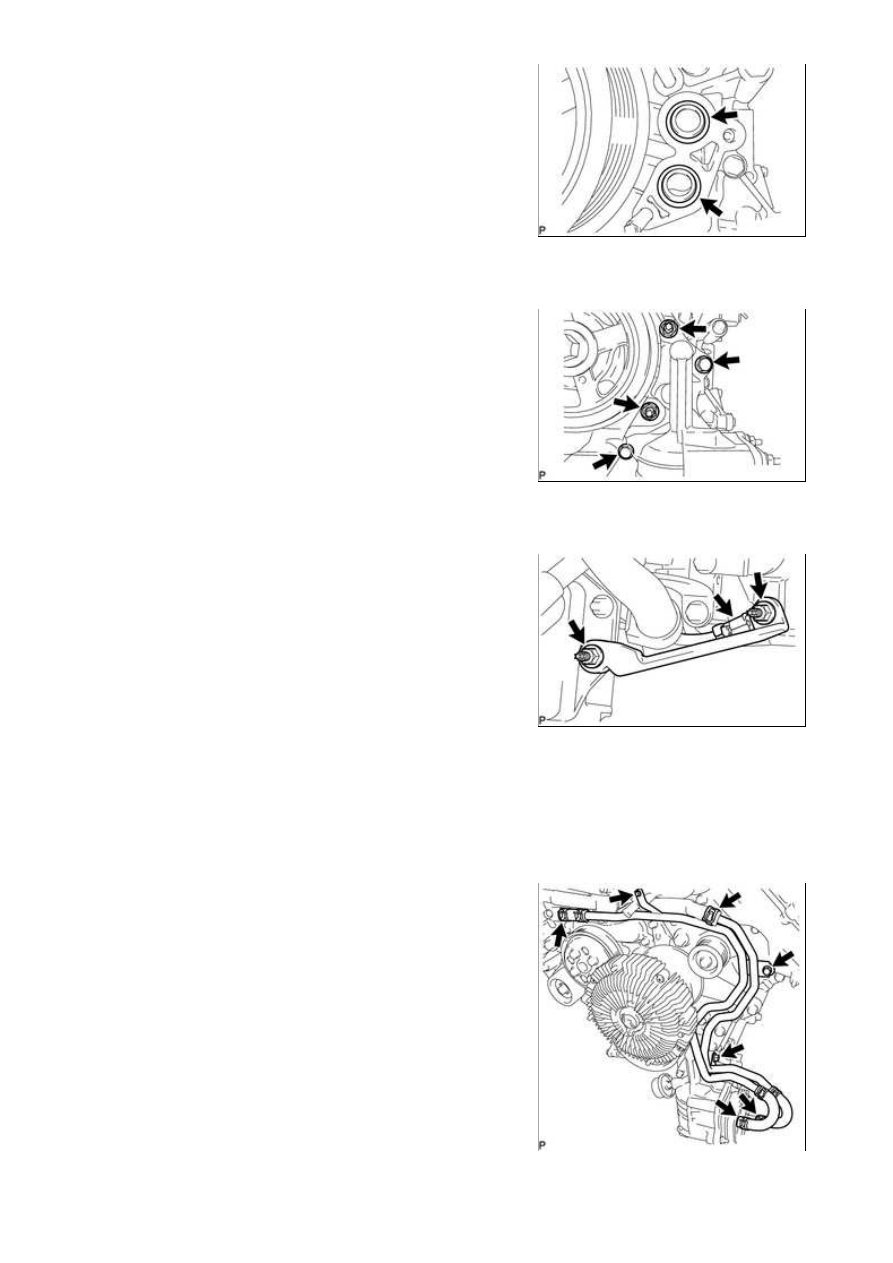

3. INSTALL OIL FILTER BRACKET

3UR-FBE LUBRICATION: ENGINE OIL COOLER: INSTALLATION;...

(c) Install the oil filter bracket with the 2 nuts and 2 bolts.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

4. INSTALL NO. 1 OIL COOLER BRACKET

(a) Connect the ground wire to the cylinder block.

(b) Install the oil cooler bracket with the 2 nuts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

5. INSTALL NO. 2 WATER BY-PASS PIPE

(a) Connect the 4 hoses.

(b) Install the water by-pass hose with the 3 bolts.

3UR-FBE LUBRICATION: ENGINE OIL COOLER: INSTALLATION;...

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

6. CONNECT COOLER COMPRESSOR ASSEMBLY

7. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

8. INSTALL OIL FILTER ELEMENT

(a) Install the oil filter element



.

9. INSTALL FAN & GENERATOR V BELT

(a) Install the fan and generator V belt



.

10. ADD ENGINE OIL

11. ADD ENGINE COOLANT

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. INSPECT FOR OIL LEAK

14. CHECK ENGINE OIL LEVEL

15. INSPECT FOR COOLANT LEAK

3UR-FBE LUBRICATION: ENGINE OIL COOLER: INSTALLATION;...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002MQJ05WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014

-        ]

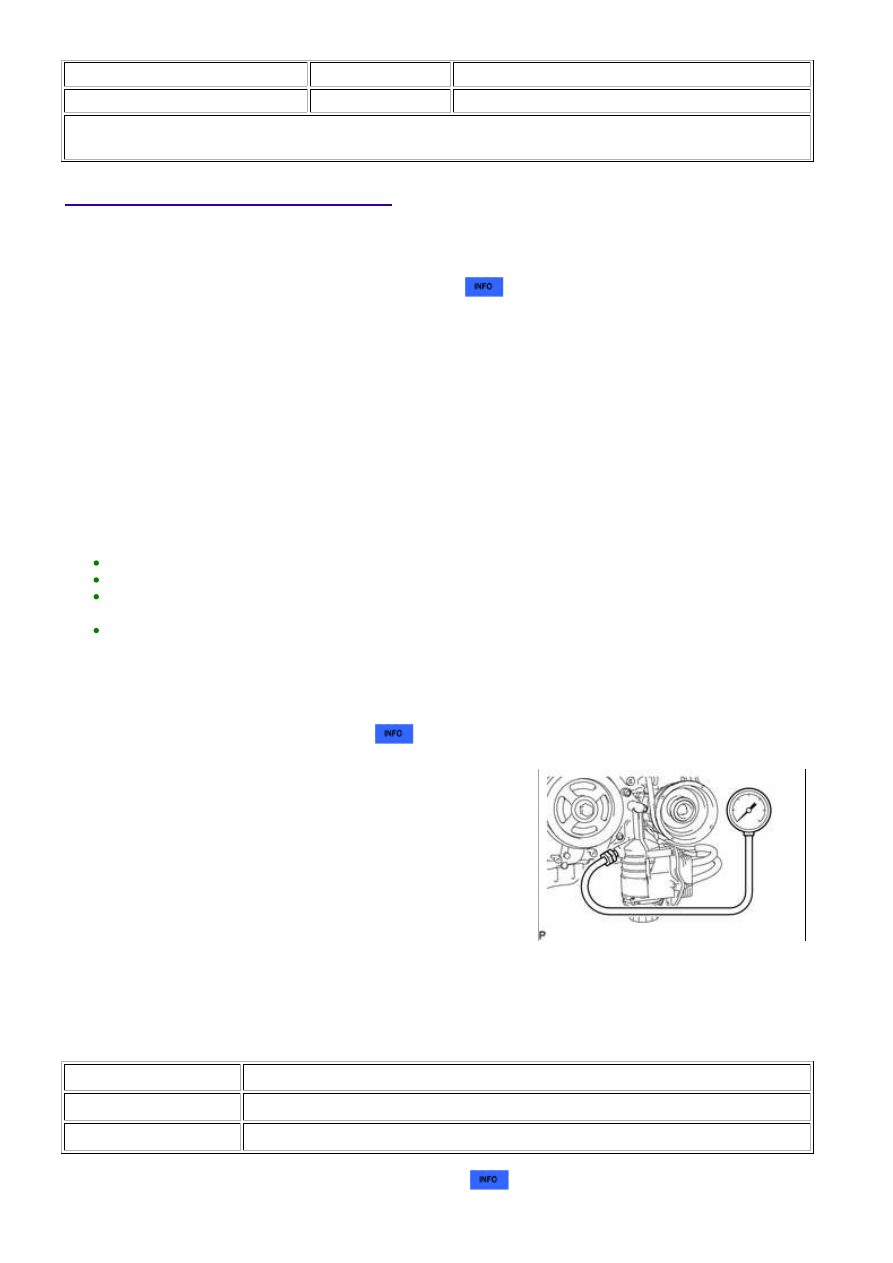

ON-VEHICLE INSPECTION

1. CHECK OIL QUALITY

(a) Check the oil for deterioration, water contamination, discoloring or thinning.

If the quality is visibly poor, replace the oil and filter



.

2. CHECK ENGINE OIL LEVEL

(a) Warm up the engine, then stop the engine and wait for 5 minutes.

(b) Check that the engine oil level is between the low level and full level marks on the dipstick.

If low, check for leakage and add oil up to the full level mark.

NOTICE:

Do not fill engine oil above the full level mark.

HINT:

making it difficult to judge the true level accurately.

3. INSPECT OIL PRESSURE

(a) Remove the oil pressure sender gauge



.

(b) Install an oil pressure gauge.

(c) Warm up the engine.

(d) Inspect the oil pressure.

Standard Oil Pressure:

CONDITION

SPECIFIED CONDITION

Idle

70 kPa (0.7 kgf/cm

2

 , 10.1 psi) or more

2500 rpm

220 kPa (2.2 kgf/cm

2

 , 32 psi) or more

If the pressure is not as specified, check the oil pump



.

3UR-FBE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE ...
