Toyota Tundra (2015 year). Manual - part 1783

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000314P01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: ENGINE OIL COOLER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

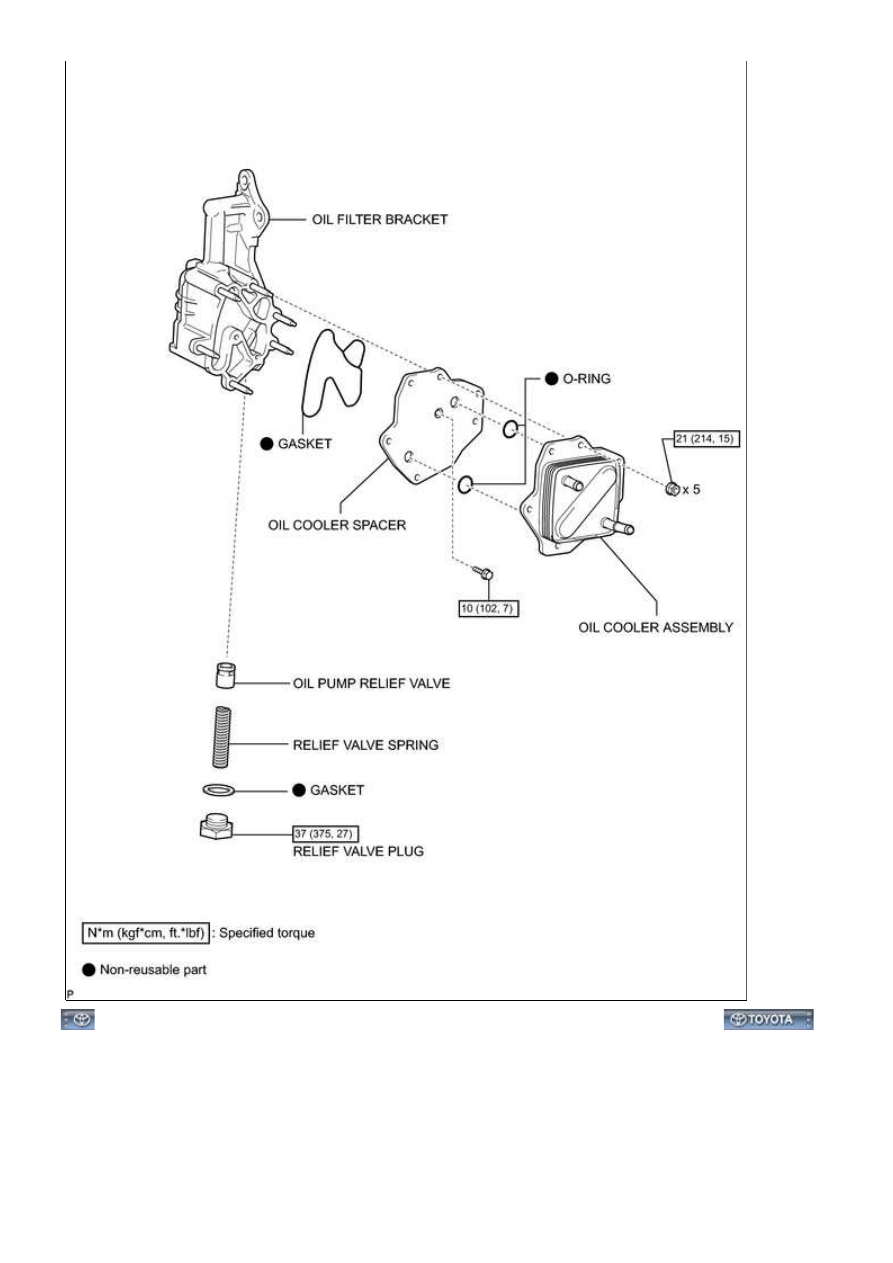

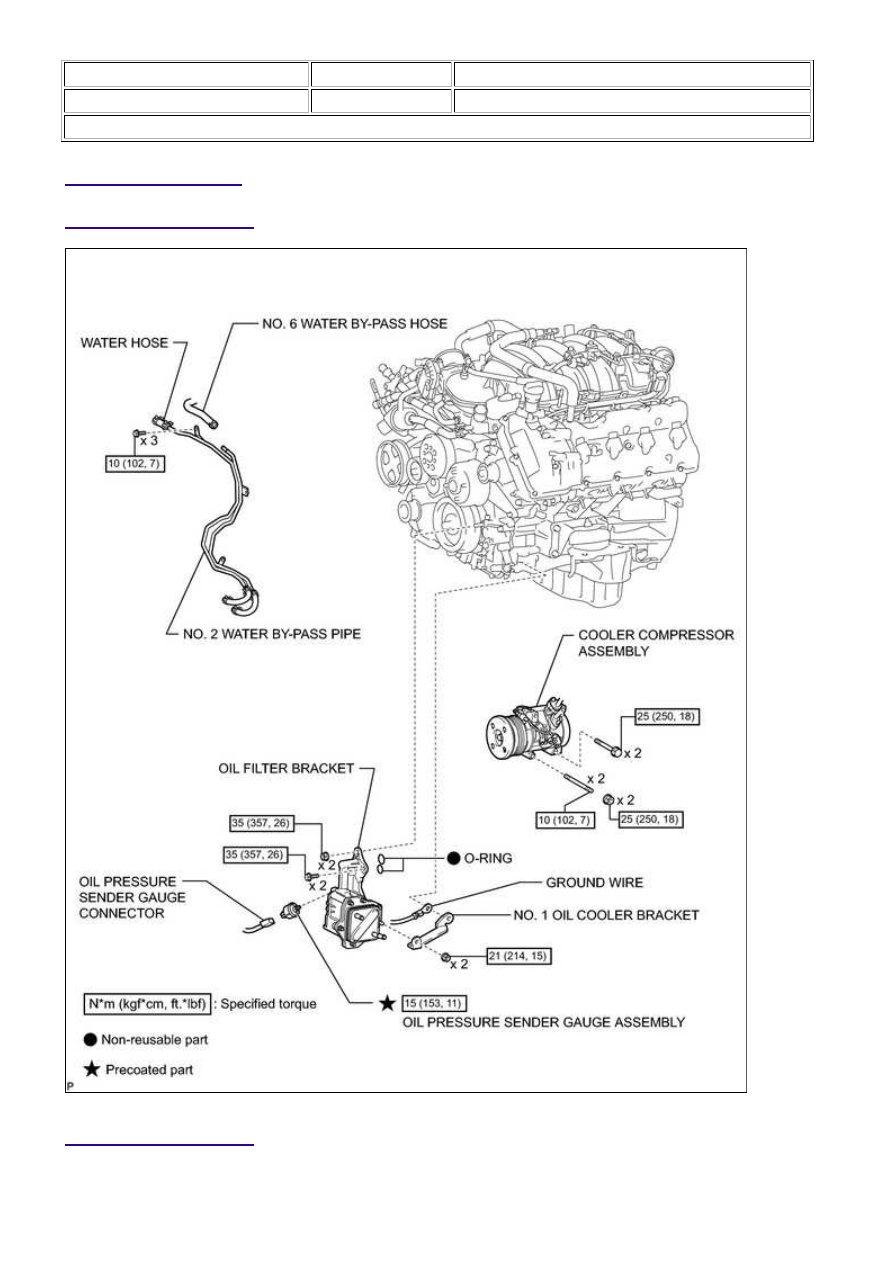

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE LUBRICATION: ENGINE OIL COOLER: COMPONENTS; ...

3UR-FBE LUBRICATION: ENGINE OIL COOLER: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000314Q023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

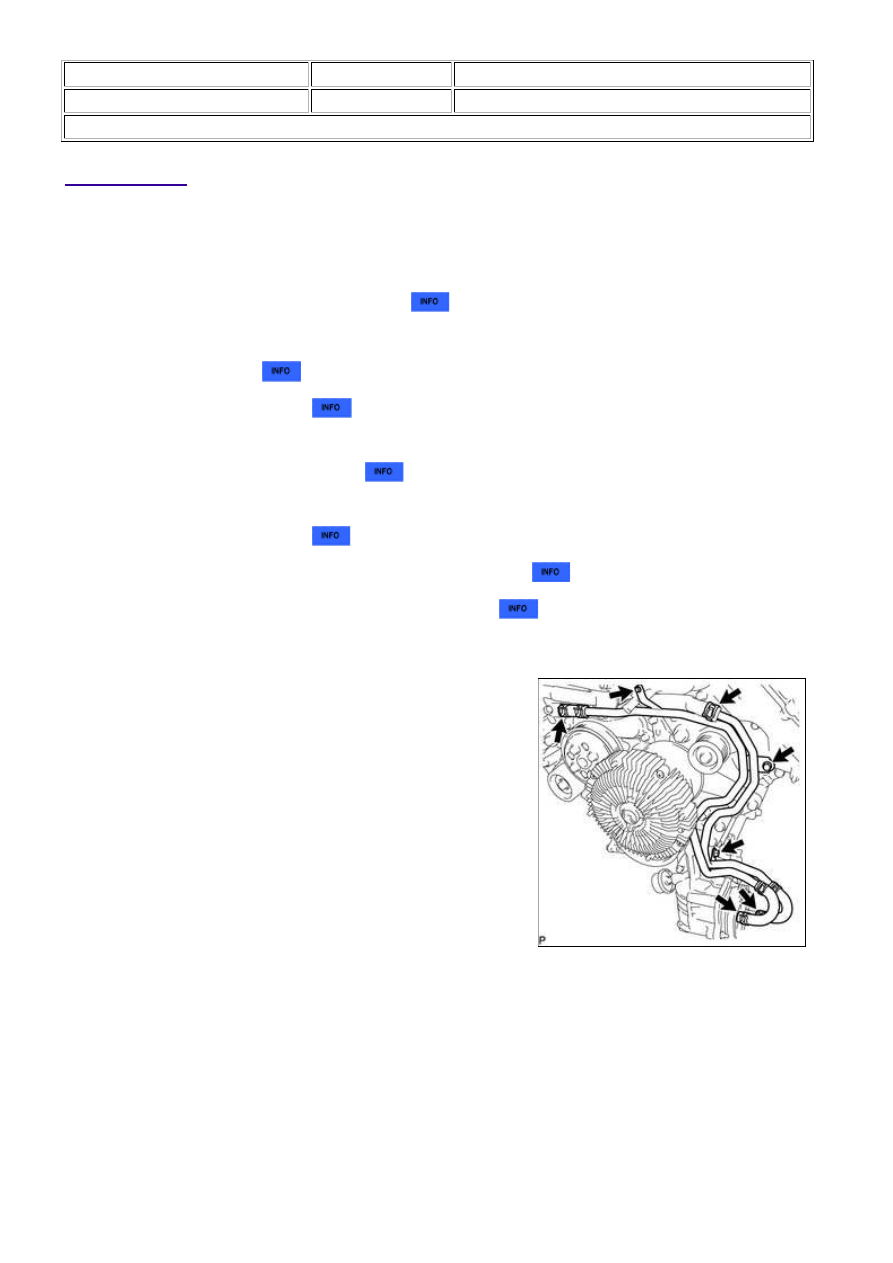

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. DRAIN ENGINE OIL

4. DRAIN ENGINE COOLANT

5. REMOVE FAN & GENERATOR V BELT

(a) Remove the fan and generator V belt

6. REMOVE OIL FILTER ELEMENT

(a) Remove the oil filter element



.

7. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

8. DISCONNECT COOLER COMPRESSOR ASSEMBLY

9. REMOVE NO. 2 WATER BY-PASS PIPE

(a) Remove the 3 bolts.

(b) Remove the 4 hoses and water by-pass pipe.

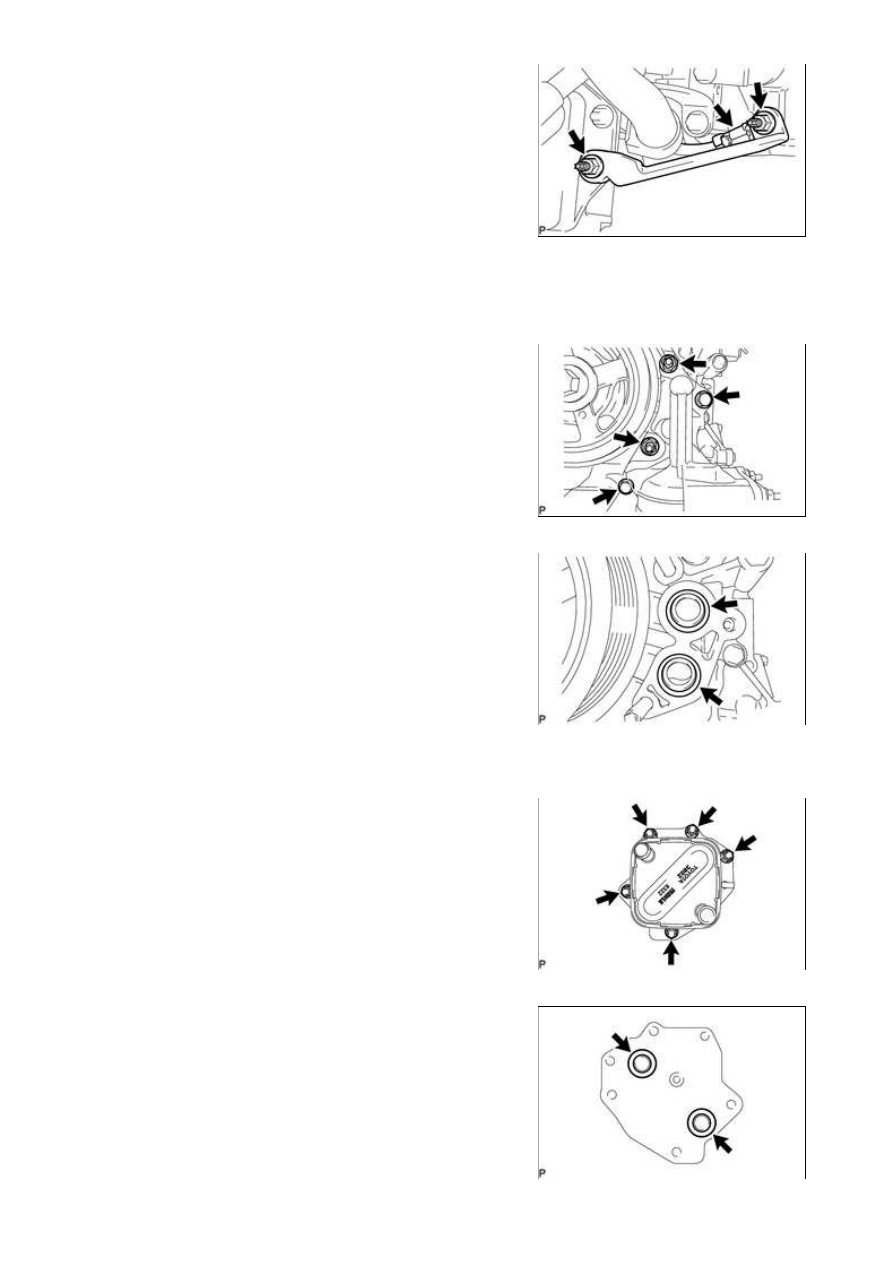

10. REMOVE NO. 1 OIL COOLER BRACKET

3UR-FBE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 201...

(a) Remove the 2 nuts and bracket.

(b) Disconnect the ground wire from the cylinder block.

11. REMOVE OIL FILTER BRACKET

(a) Remove the 2 bolts, 2 nuts and filter bracket.

(b) Remove the 2 O-rings.

12. REMOVE OIL COOLER ASSEMBLY

(a) Remove the 5 nuts and oil cooler from the oil filter bracket.

(b) Remove the 2 O-rings.

3UR-FBE LUBRICATION: ENGINE OIL COOLER: REMOVAL; 201...
