(c) Attach a new clamp to the tailpipe assembly and center

exhaust pipe assembly. Then install the bolt to the clamp.

Torque:

32 N·m {326 kgf·cm, 24ft·lbf}

HINT:

Install the clamp within the angle range shown in the

illustration.

Text in Illustration

*a

Top

*b

If gas is leaking, tighten the areas necessary to stop the leak. Replace damaged parts as necessary.

3UR-FBE EXHAUST: EXHAUST PIPE: INSTALLATION; 2015 MY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000000PE208ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL INJECTOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

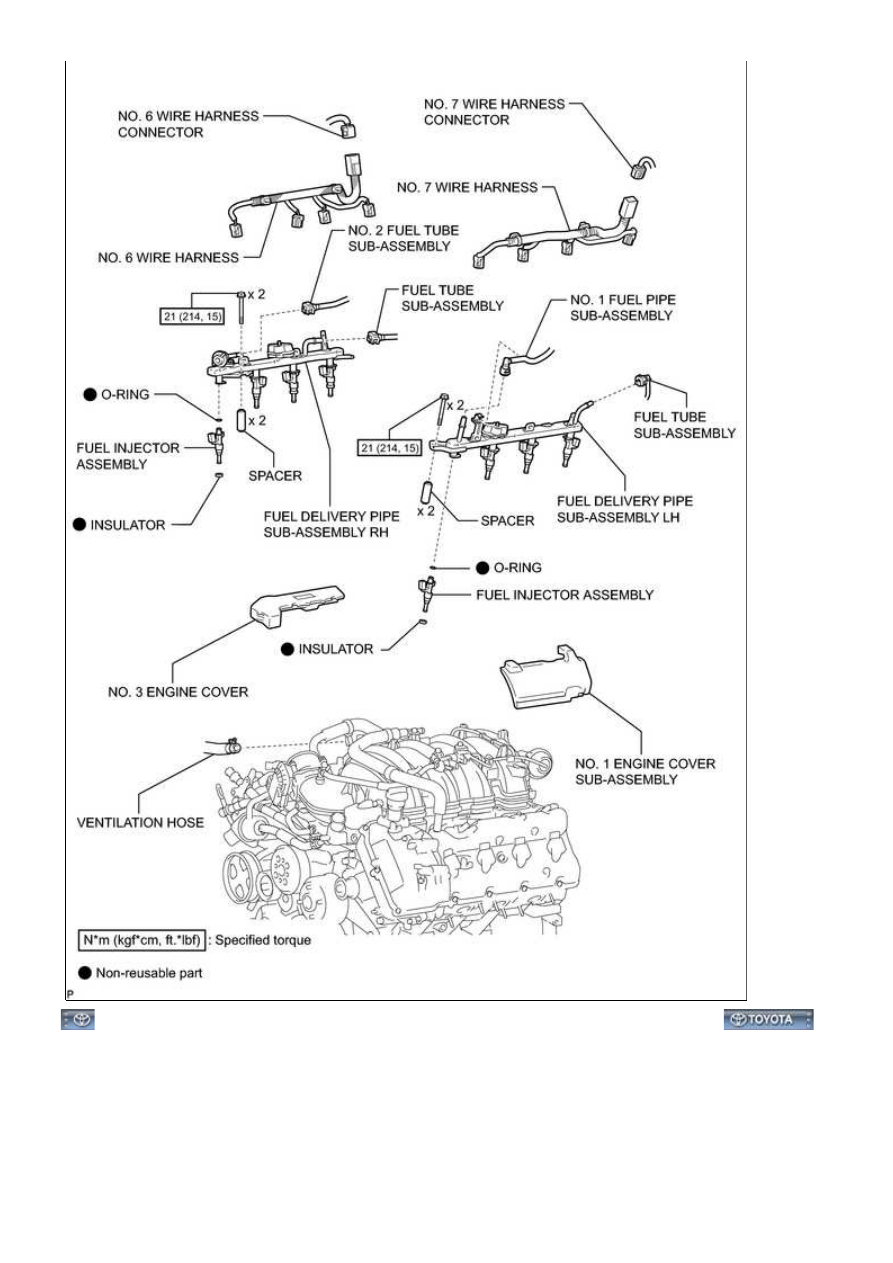

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE FUEL: FUEL INJECTOR: COMPONENTS; 2015 MY Tundr...

3UR-FBE FUEL: FUEL INJECTOR: COMPONENTS; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000Q480BNX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

CAUTION:

(b) Disconnect the 2 fuel pump ECU connectors.

(c) Connect the cable to the negative (-) battery terminal.

(d) Start the engine. After the engine has stopped on its own, turn the ignition switch off.

HINT:

DTC P0171/0174 (system too lean) may be set.

(e) Crank the engine again, and then check that the engine does not start.

(f) Loosen the fuel tank cap, and then discharge the pressure in the fuel tank completely.

(g) Connect the 2 fuel pump ECU connectors.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

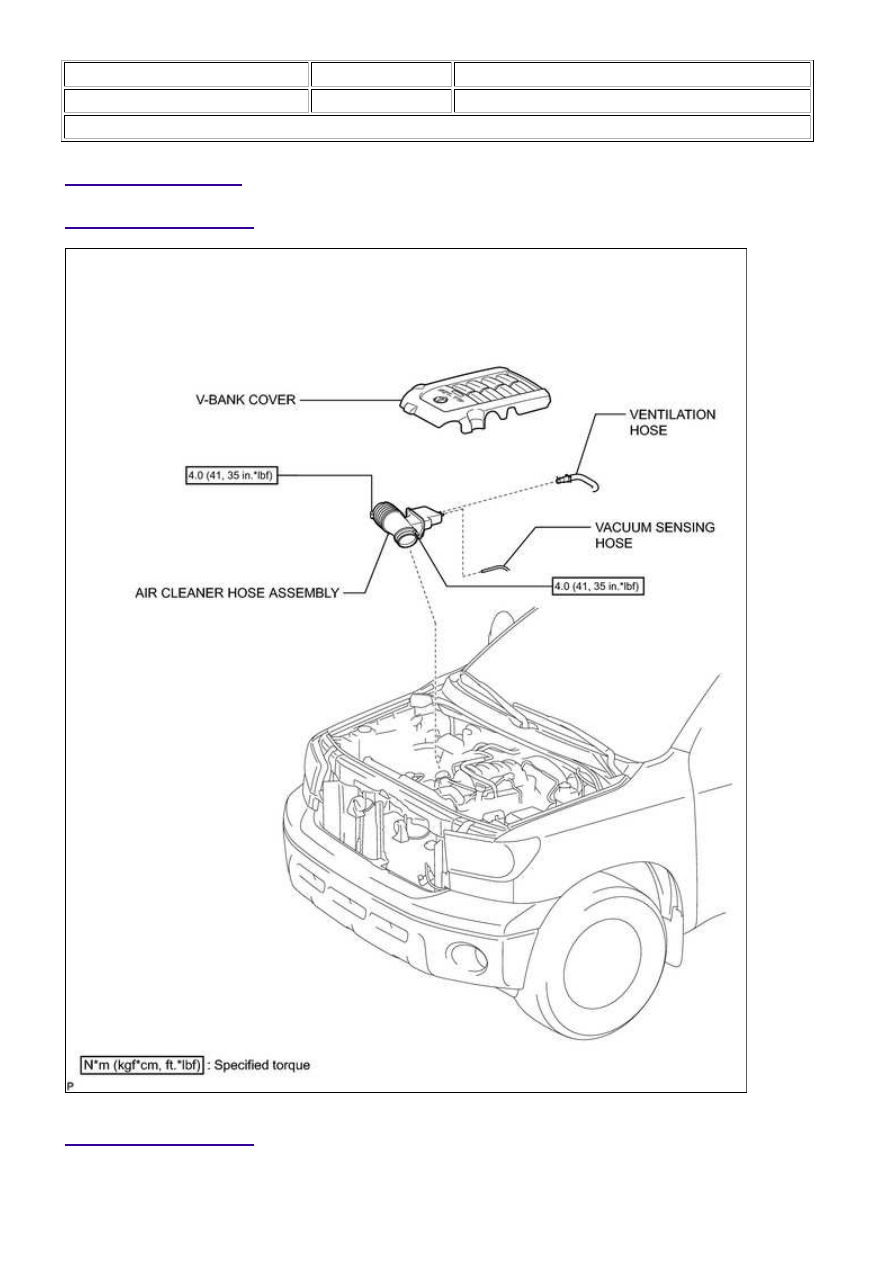

4. REMOVE V-BANK COVER

5. REMOVE AIR CLEANER HOSE ASSEMBLY

6. DISCONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

3UR-FBE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08...
