Toyota Tundra (2015 year). Manual - part 1717

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002S54024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (for Bank 2): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

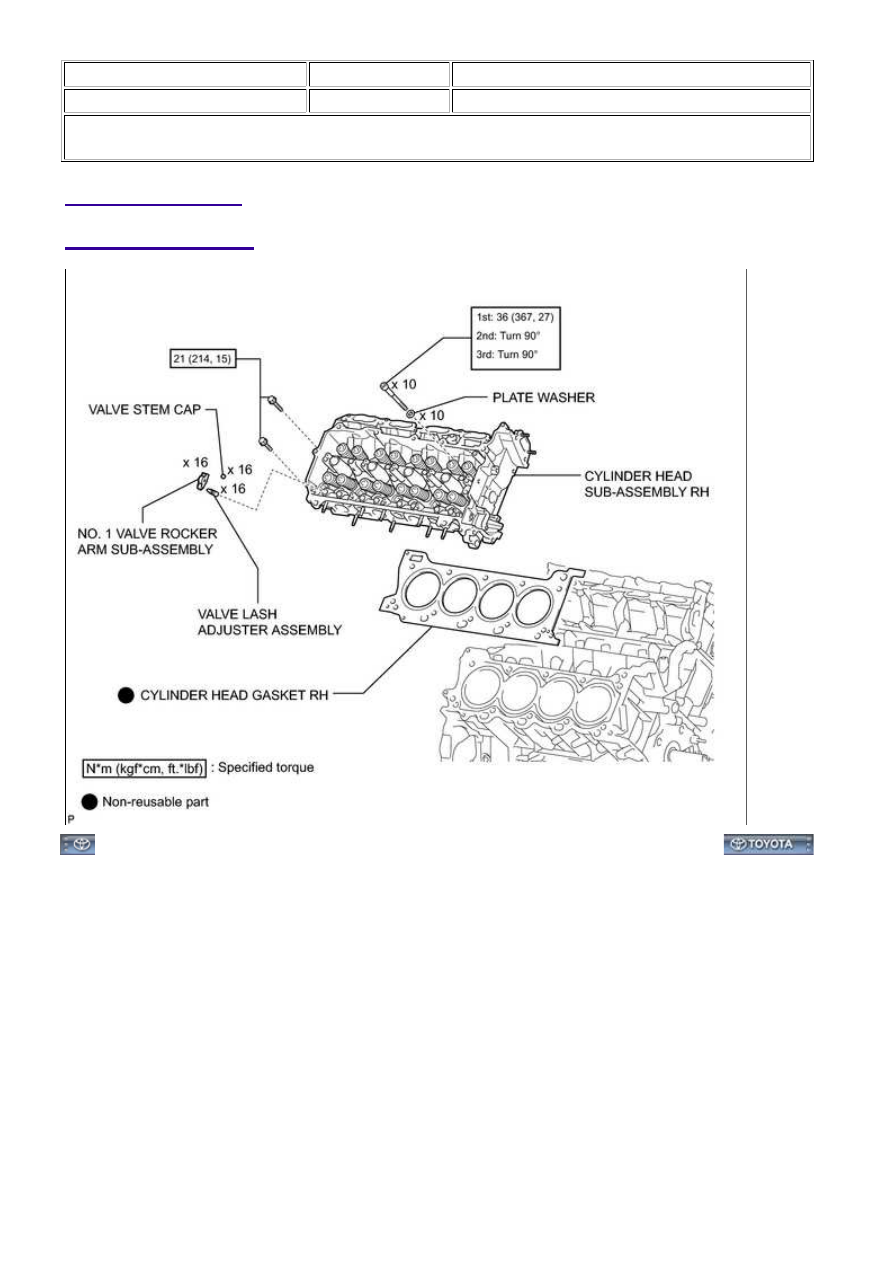

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (fo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5504DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (for Bank 2): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

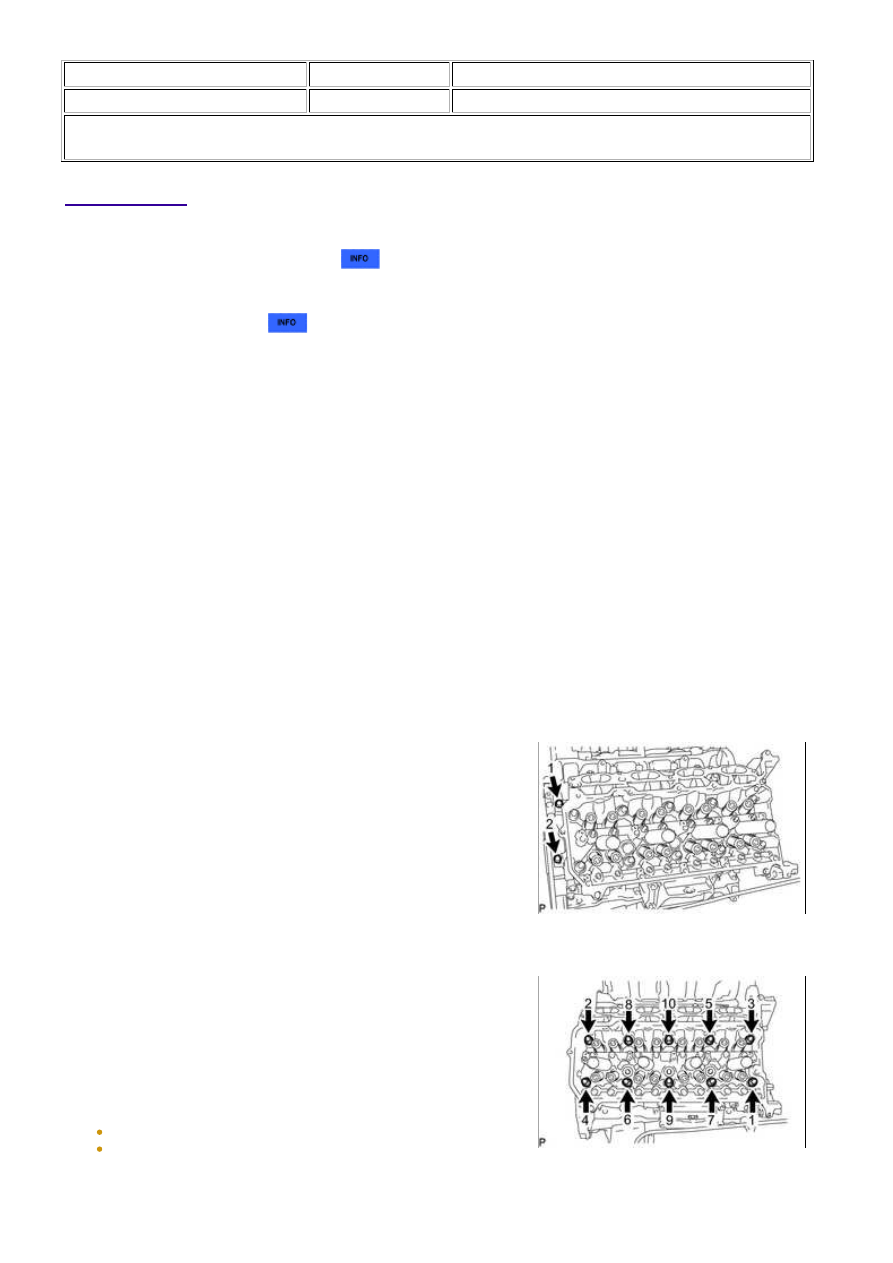

REMOVAL

1. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

(a) Remove the exhaust manifold RH



.

2. REMOVE CAMSHAFTS (for Bank 2)

(a) Remove the camshafts



.

3. REMOVE NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

(a) Remove the 16 valve rocker arms from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

4. REMOVE VALVE LASH ADJUSTER ASSEMBLY

(a) Remove the 16 valve lash adjusters from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

5. REMOVE VALVE STEM CAP

(a) Remove the 16 valve stem caps from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

6. REMOVE CYLINDER HEAD SUB-ASSEMBLY RH

(a) Uniformly loosen and remove the 2 bolts in the sequence

shown in the illustration.

(b) Using a 10 mm bi-hexagon wrench, uniformly loosen the 10

cylinder head bolts in the sequence shown in the illustration.

Remove the 10 cylinder head bolts and plate washers.

HINT:

Be sure to arrange the removed parts for each installation

position separately.

NOTICE:

Be careful not to drop washers into the cylinder head.
Head warpage or cracking could result from removing bolts in
an incorrect order.

3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (fo...

7. REMOVE CYLINDER HEAD GASKET RH

3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (fo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5304FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD GASKET (for Bank 2): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

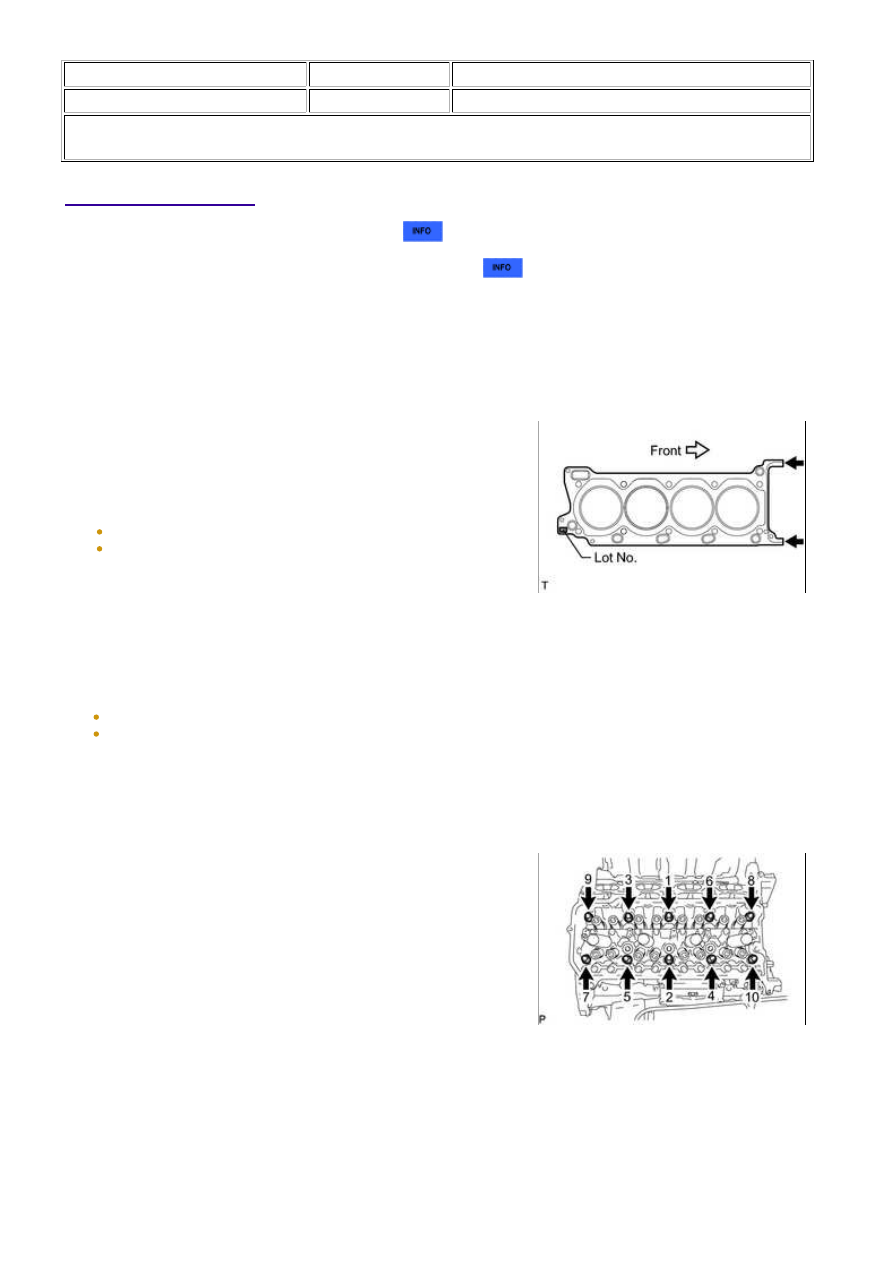

INSTALLATION

1. INSPECT CYLINDER HEAD SET BOLT

2. INSPECT CYLINDER HEAD SUB-ASSEMBLY RH

3. INSTALL CYLINDER HEAD GASKET RH

(a) Check the piston protrusions for each cylinder.

(1) Clean the cylinder block with solvent.

(a) Place the cylinder head on the cylinder block.

NOTICE:

The cylinder head bolts are tightened in 3 progressive steps.

(1) Using a 10 mm bi-hexagon wrench, install and uniformly

tighten the 10 cylinder head bolts with the plate washers

in several steps, in the sequence shown in the illustration.

Torque:

36 N·m {367 kgf·cm, 27ft·lbf}
