Toyota Tundra (2015 year). Manual - part 171

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000013ZZ0D5X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): TERMINALS

OF ECU; 2015 MY Tundra [08/2014 -        ]

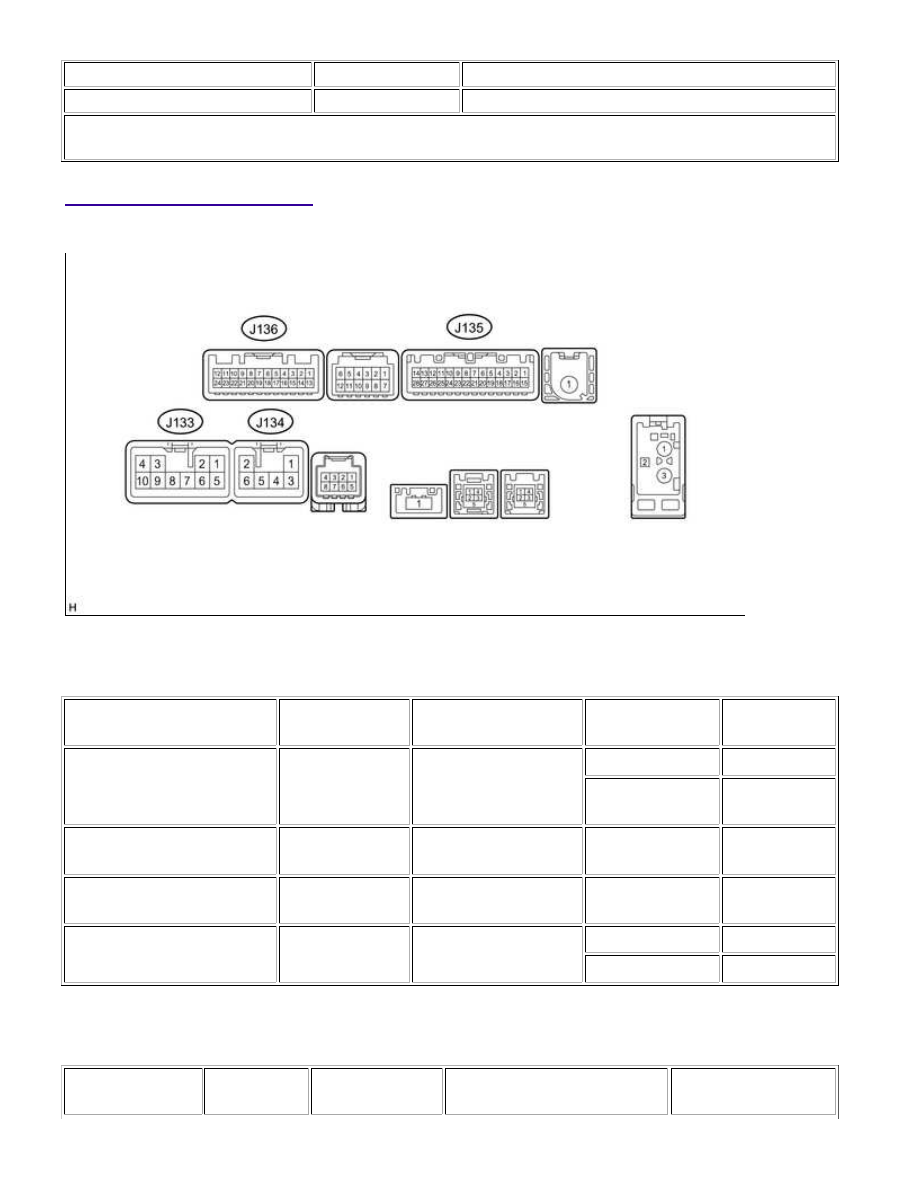

TERMINALS OF ECU

1. CHECK NAVIGATION RECEIVER ASSEMBLY

(a) Disconnect the J133 and J135 navigation receiver assembly connectors.

(b) Measure the voltage and resistance according to the value(s) in the table below.

TERMINAL NO. (SYMBOL)

WIRING COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

J133-3 (ACC1) - J133-7

(GND1)

GR - W-B

Power source (ACC)

Ignition switch off

Below 1 V

Ignition switch

ACC

11 to 14 V

J133-4 (+B1) - J133-7

(GND1)

V - W-B

Power source (+B)

Always

11 to 14 V

J133-7 (GND1) - Body ground

W-B - Body

ground

Ground

Always

Below 1 Ω

J135-1 (IG) - J133-7 (GND1)

P - W-B

Power source (IG)

Ignition switch off

Below 1 V

Ignition switch ON

11 to 14 V

(c) Reconnect the J133 and J135 navigation receiver assembly connectors.

(d) Measure the voltage and waveform according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFICATION

J135-2 (REV) -

J133-7 (GND1)

Y - W-B

Reverse signal

Ignition switch ON, shift lever

in R

7.5 to 14 V

Ignition switch ON, shift lever

not in R

Below 1 V

J136-11 (CA+) -

J136-23 (CGND)

B - Shielded

Power source

Ignition switch ACC

5.5 to 7.05 V

J136-12 (V+) -

J136-24 (V-)

R - W

Display signal

Ignition switch ON

Pulse generation (See

waveform 1)

Ignition switch ON, screen

blacked out by covering

camera lens

Pulse generation (See

waveform 2)

J136-23 (CGND) -

Body ground

Shielded -

Body ground

Shielded ground

Always

Below 1 V

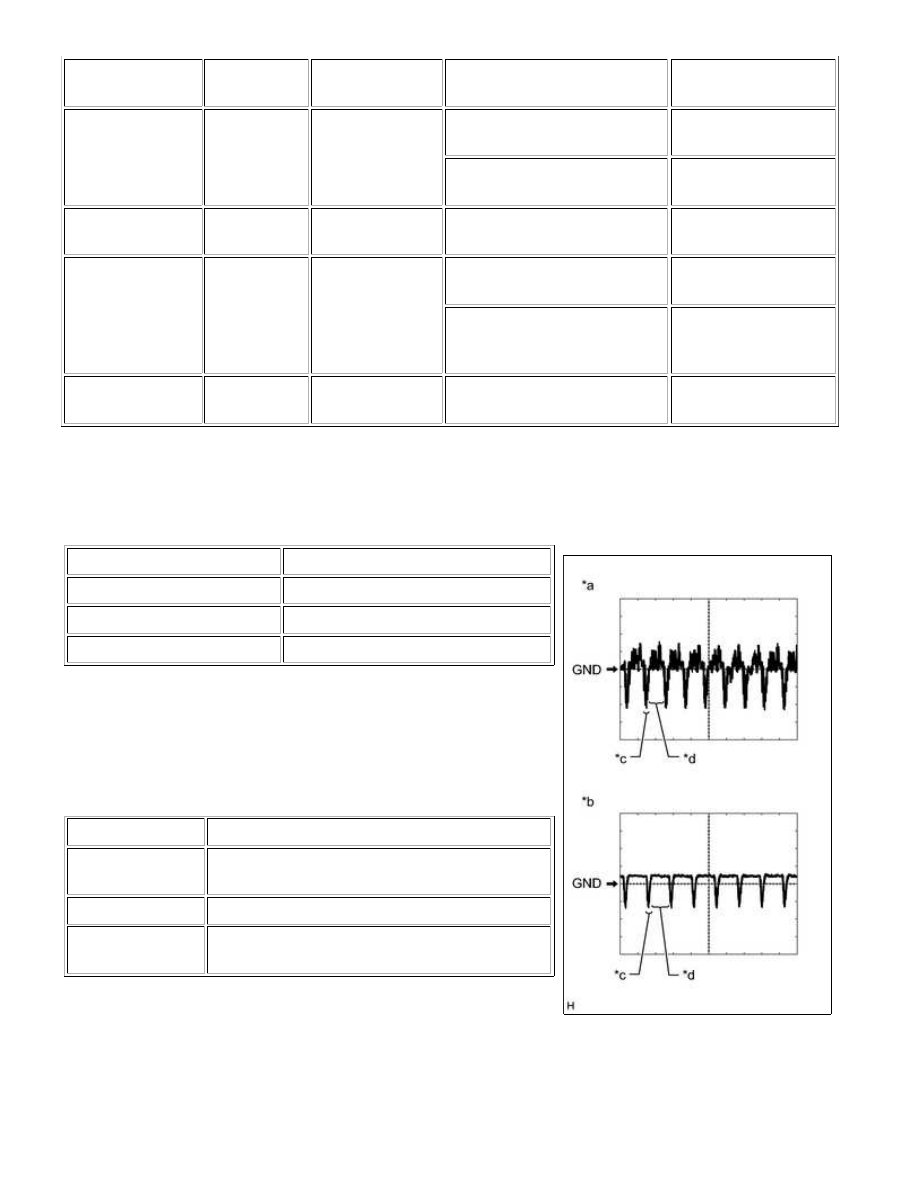

(e) Using an oscilloscope, check the waveform.

(1) Waveform 1

Measurement Condition

ITEM

CONTENT

Terminal No. (Symbol)

J136-12 (V+) - J136-24 (V-)

Tool Setting

0.2 V/DIV., 50 µs/DIV.

Condition

Ignition switch ON

HINT:

The video waveform changes according to the image sent by the

television camera assembly.

(2) Waveform 2

Measurement Condition

ITEM

CONTENT

Terminal No.

(Symbol)

J136-12 (V+) - J136-24 (V-)

Tool Setting

0.2 V/DIV., 50 µs/DIV.

Condition

Ignition switch ON, screen blacked out by

covering camera lens

HINT:

The video waveform changes according to the image sent by the

television camera assembly.

Text in Illustration

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

*a

Waveform 1

*b

Waveform 2

*c

Synchronized Signal

*d

Video Waveform

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000051N6014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): DTC CHECK

/ CLEAR; 2015 MY Tundra [08/2014 -        ]

DTC CHECK / CLEAR

HINT:

Refer to Navigation System



.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...
