Toyota Tundra (2015 year). Manual - part 172

Last Modified: 9-16-2014

6.6 S

Doc ID: RM0000051NB014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type):

DIAGNOSTIC TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is output during the DTC check, inspect the trouble areas listed for that code. For details

DTC CODE

DETECTION ITEM

SEE PAGE

C1622

Open or Short Circuit in Back Camera Signal

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003Y8M02DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): C1622;

Open or Short Circuit in Back Camera Signal; 2015 MY Tundra [08/2014 -        ]

DTC

C1622

Open or Short Circuit in Back Camera Signal

DESCRIPTION

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1622

Open or Short Circuit in television camera signal

Harness or connector

Television camera assembly

Navigation receiver assembly

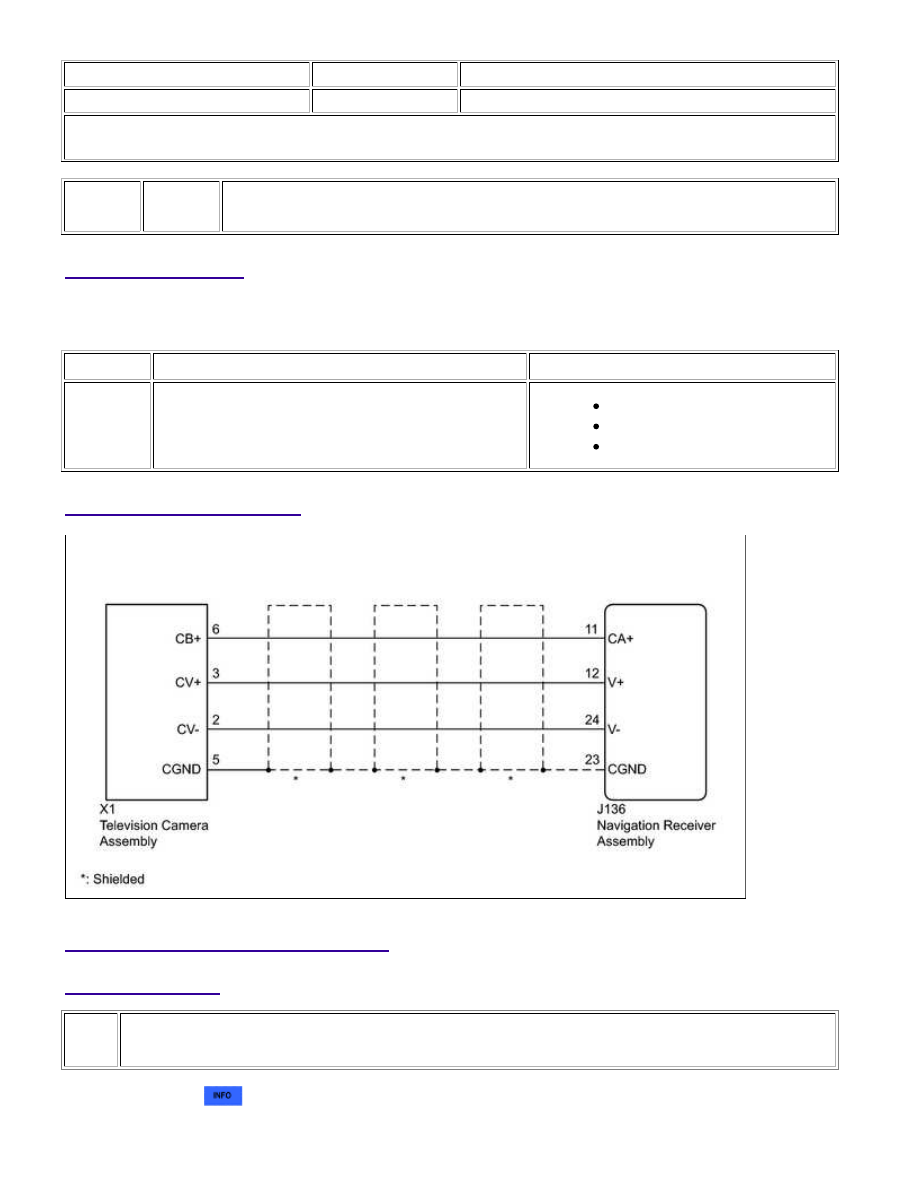

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

OK

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

No DTC is output

A

DTC is output

B

B

GO TO STEP 2

A

USE SIMULATION METHOD TO CHECK

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - TELEVISION
CAMERA ASSEMBLY)

(a) Disconnect the J136 navigation receiver assembly connector.

(b) Disconnect the X1 television camera assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J136-11 (CA+) - X1-6 (CB+)

Always

Below 1 Ω

J136-12 (V+) - X1-3 (CV+)

Always

Below 1 Ω

J136-23 (CGND) - X1-5 (CGND)

Always

Below 1 Ω

J136-24 (V-) - X1-2 (CV-)

Always

Below 1 Ω

J136-11 (CA+) - Body ground

Always

10 kΩ or higher

J136-12 (V+) - Body ground

Always

10 kΩ or higher

J136-23 (CGND) - Body ground

Always

10 kΩ or higher

J136-24 (V-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK NAVIGATION RECEIVER ASSEMBLY

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

A

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J136-23 (CGND) - Body ground Always

Below 1 Ω

J136-24 (V-) - Body ground

Always

Below 1 Ω

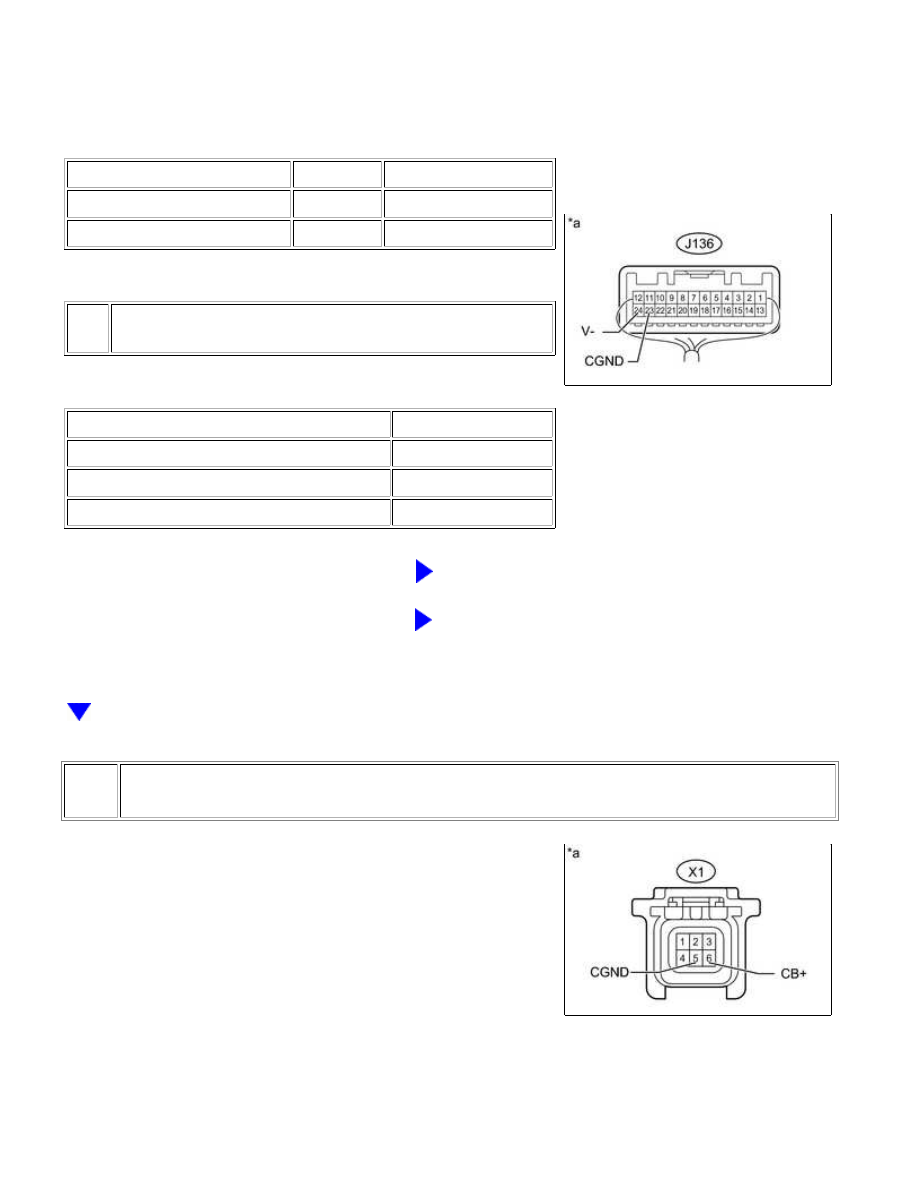

Text in Illustration

*a

Component with harness connected

(Navigation Receiver Assembly)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

4.

CHECK NAVIGATION RECEIVER ASSEMBLY

(a) Disconnect the television camera assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:
