PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000014030BVX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): SYSTEM

DIAGRAM; 2015 MY Tundra [08/2014 -        ]

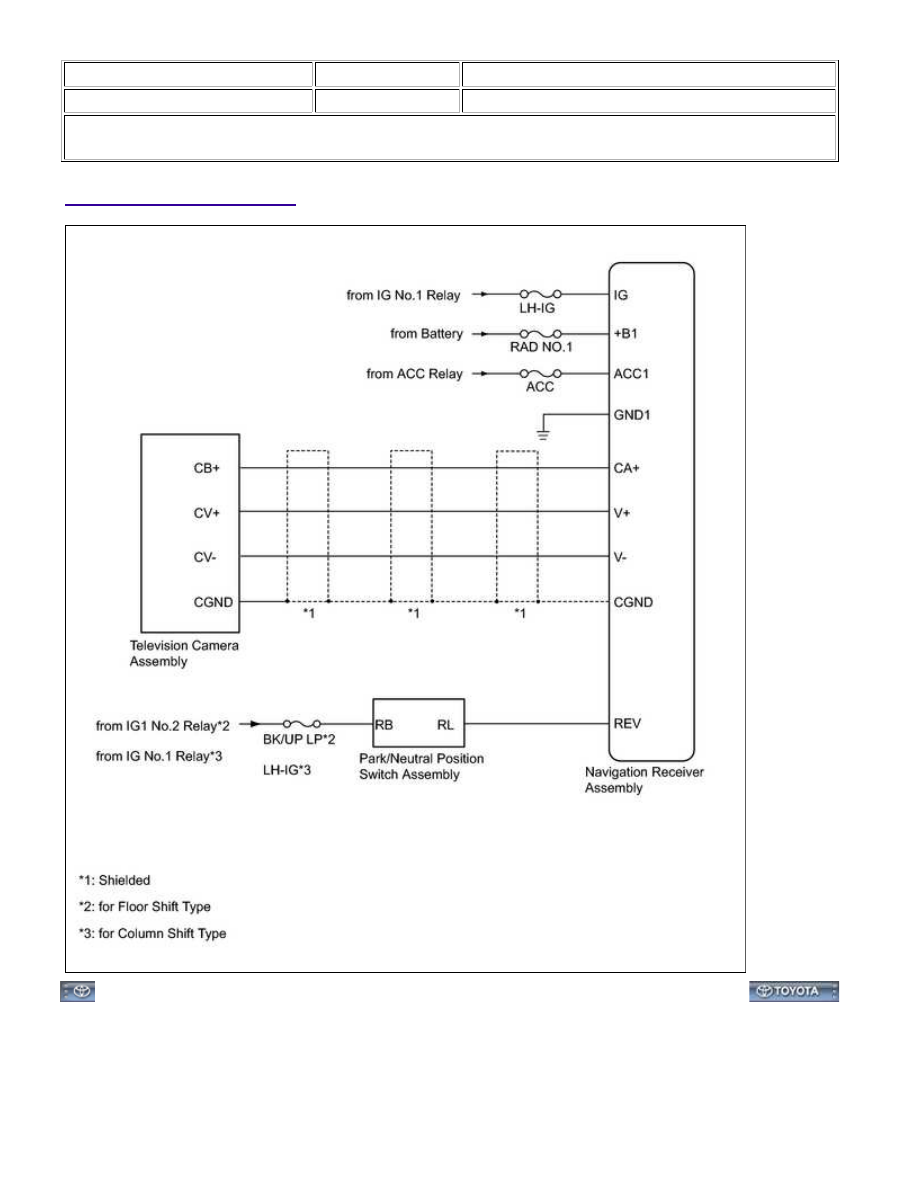

SYSTEM DIAGRAM

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000014020CHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): SYSTEM

DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

(a) This system has a television camera assembly mounted on the tail gate to assist the driver in parking the

(2) Television camera assembly

(3) Park/neutral position switch assembly

(c) This system is equipped with a self-diagnosis system, which is operated from a dedicated window that

appears on the display panel, just as in the navigation system.

2. FUNCTION OF COMPONENTS

(a) The navigation receiver assembly controls the system by using information from the following

components:

ITEM

FUNCTION

Television camera

assembly

Captures the view behind the vehicle and transmits the image to the

navigation receiver assembly.

Has a color video camera that uses a Complementary Metal Oxide

Semiconductor (CMOS) and wide-angle lens.

Navigation receiver

assembly

Displays the rear view monitor image on the display panel.

Park/neutral position

switch assembly

Transmits a reverse signal to the navigation receiver assembly.

3. OPERATION EXPLANATION

(a) The park/neutral position switch assembly outputs the R position signal to the navigation receiver

assembly when the shift lever is moved to R. After receiving the R position signal, the navigation receiver

assembly switches to the rear view monitor system.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

NEXT

NEXT

A

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000013ZW0E3X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): HOW TO

PROCEED WITH TROUBLESHOOTING; 2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the rear view monitor system.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

CUSTOMER PROBLEM ANALYSIS

3.

CHECK DTC OF NAVIGATION SYSTEM

.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC is output

B

B

GO TO NAVIGATION SYSTEM

4.

PROBLEM SYMPTOM CONFIRMATION
