Toyota Tundra (2015 year). Manual - part 167

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PZ805SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for Double Cab): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL BLIND SPOT MONITOR BUZZER

(a) Attach the clamp to install the blind spot monitor buzzer.

(b) Connect the connector.

2. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

3. INSTALL LOWER QUARTER PANEL ASSEMBLY LH

4. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

5. INSTALL REAR DOOR SCUFF PLATE LH

6. INSTALL REAR SEAT ASSEMBLY

7. INSTALL SEAT FLOOR BOX

8. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH

9. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001PZ904PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for Regular Cab): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

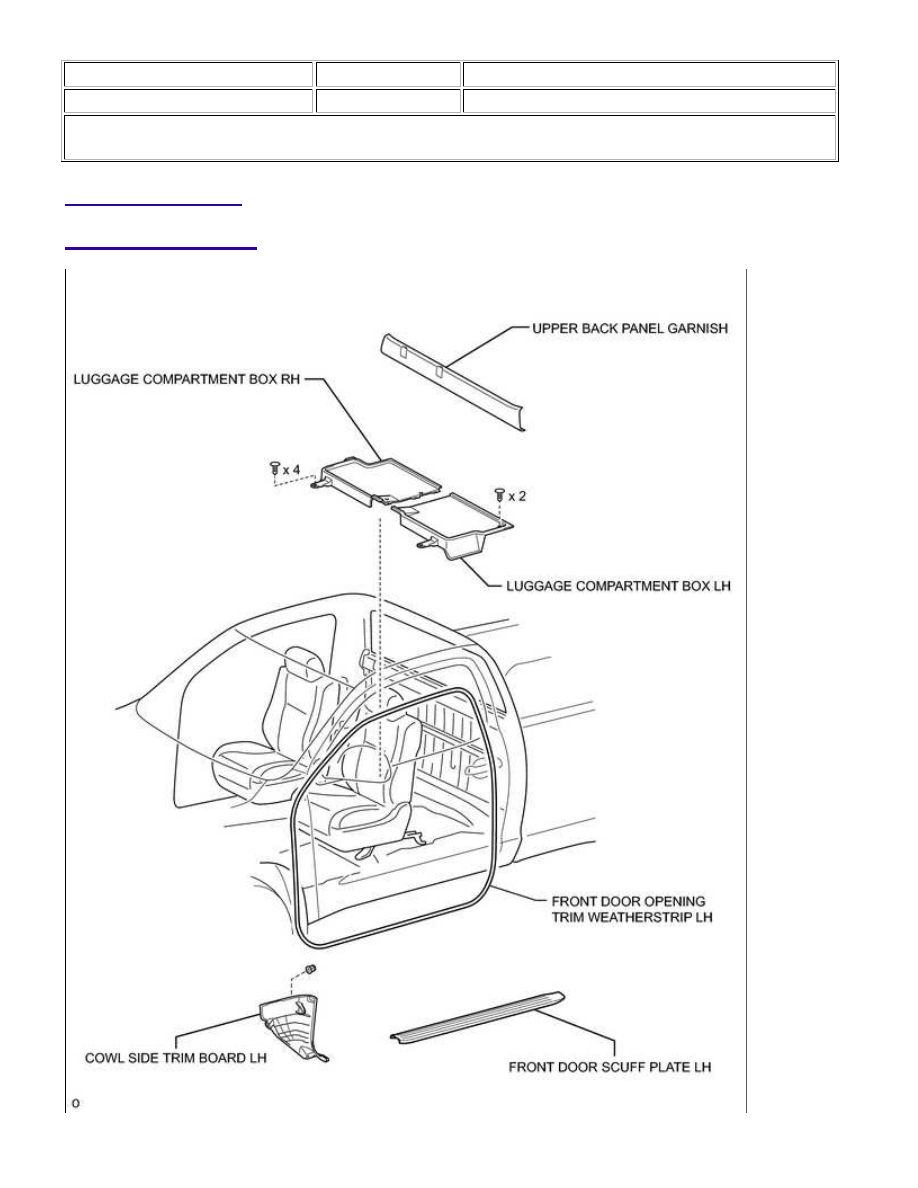

COMPONENTS

ILLUSTRATION

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

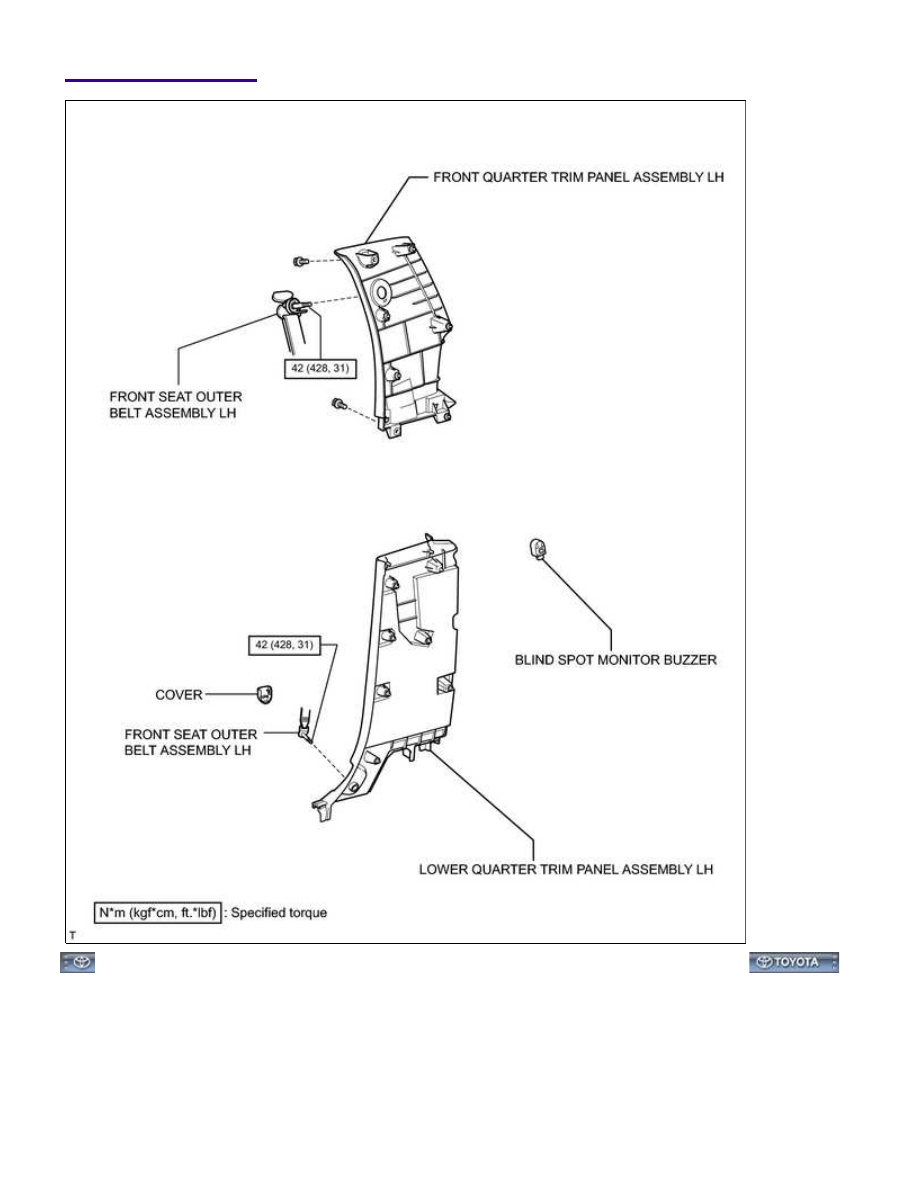

ILLUSTRATION

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PZA05RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for Regular Cab): REMOVAL; 2015

MY Tundra [08/2014 -        ]

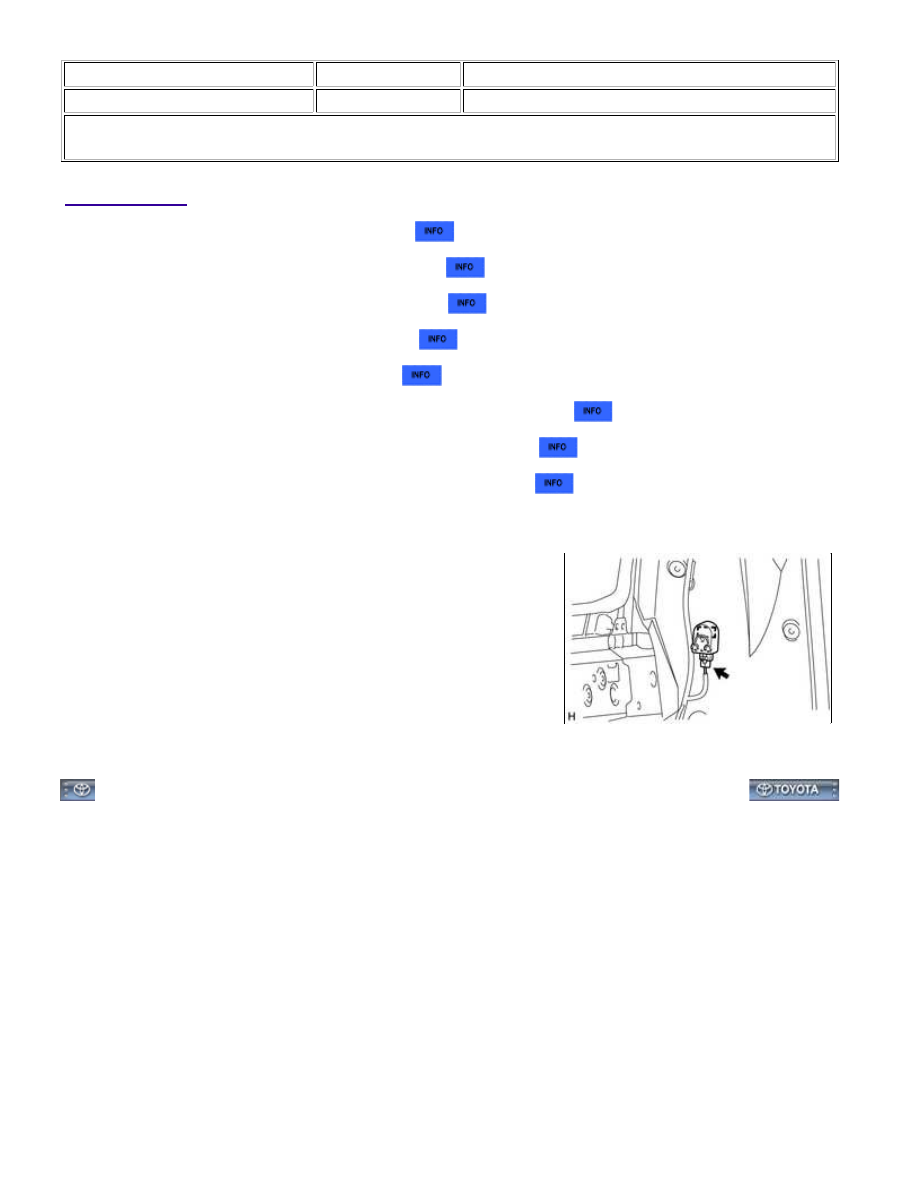

REMOVAL

1. REMOVE UPPER BACK PANEL GARNISH

2. REMOVE LUGGAGE COMPARTMENT BOX LH

3. REMOVE LUGGAGE COMPARTMENT BOX RH

4. REMOVE FRONT DOOR SCUFF PLATE LH

5. REMOVE COWL SIDE TRIM BOARD LH

6. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

7. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

8. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

9. REMOVE BLIND SPOT MONITOR BUZZER

(a) Disconnect the connector.

(b) Detach the clamp and remove the blind spot monitor buzzer.

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...
