Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Indicator Circuit; 2015 MY Tundra

[08/2014 -        ]

Indicator Circuit

DESCRIPTION

The sonar ON/OFF indicator light and warning indicator lights are installed in the combination meter assembly.

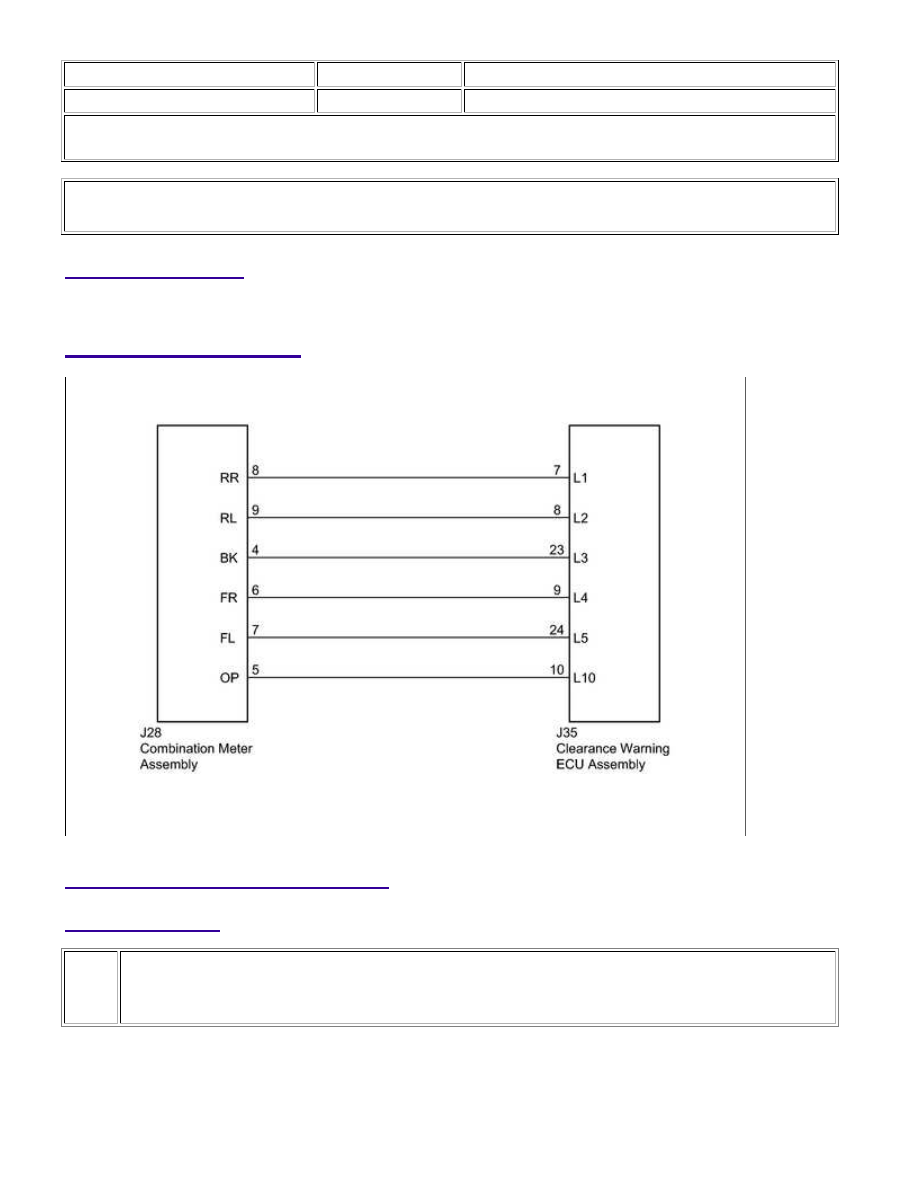

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (CLEARANCE WARNING ECU ASSEMBLY -
COMBINATION METER ASSEMBLY)

(a) Disconnect the J35 clearance warning ECU assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

OK

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J35-7 (L1) - J28-8 (RR)

Always

Below 1 Ω

J35-8 (L2) - J28-9 (RL)

Always

Below 1 Ω

J35-23 (L3) - J28-4 (BK)

Always

Below 1 Ω

J35-9 (L4) - J28-6 (FR)

Always

Below 1 Ω

J35-24 (L5) - J28-7 (FL)

Always

Below 1 Ω

J35-10 (L10) - J28-5 (OP)

Always

Below 1 Ω

J35-7 (L1) - Body ground

Always

10 kΩ or higher

J35-8 (L2) - Body ground

Always

10 kΩ or higher

J35-23 (L3) - Body ground

Always

10 kΩ or higher

J35-9 (L4) - Body ground

Always

10 kΩ or higher

J35-24 (L5) - Body ground

Always

10 kΩ or higher

J35-10 (L10) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

CHECK COMBINATION METER ASSEMBLY

(a) Replace the combination meter assembly with a normally functioning or new one



.

(b) Check that the multi-information display in the combination meter assembly operates normally.

OK:

Multi-information display in the combination meter assembly operates normally.

NG

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

OK

END (COMBINATION METER ASSEMBLY IS

DEFECTIVE)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001PZ904RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for CrewMax): COMPONENTS; 2015

MY Tundra [08/2014 -        ]

COMPONENTS

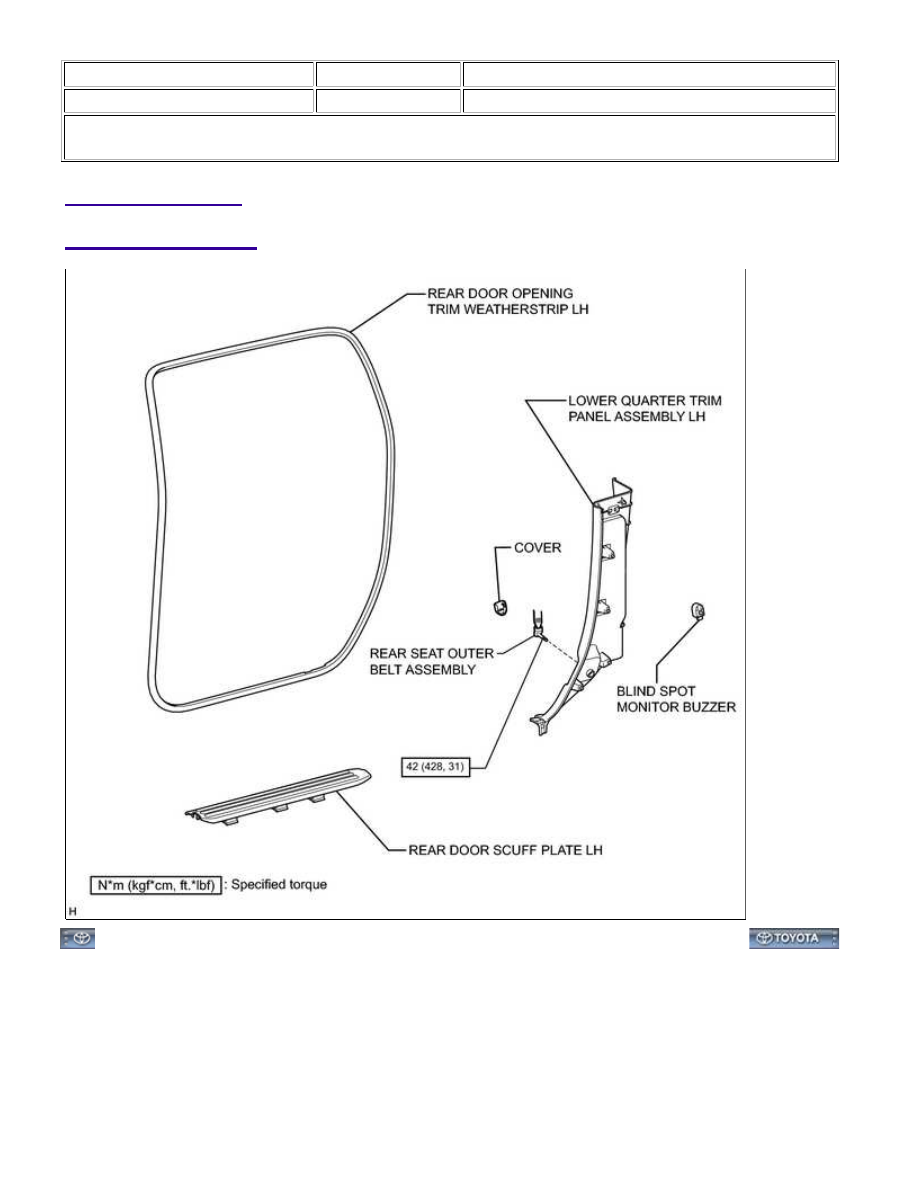

ILLUSTRATION

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PZA05TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for CrewMax): REMOVAL; 2015 MY

Tundra [08/2014 -        ]

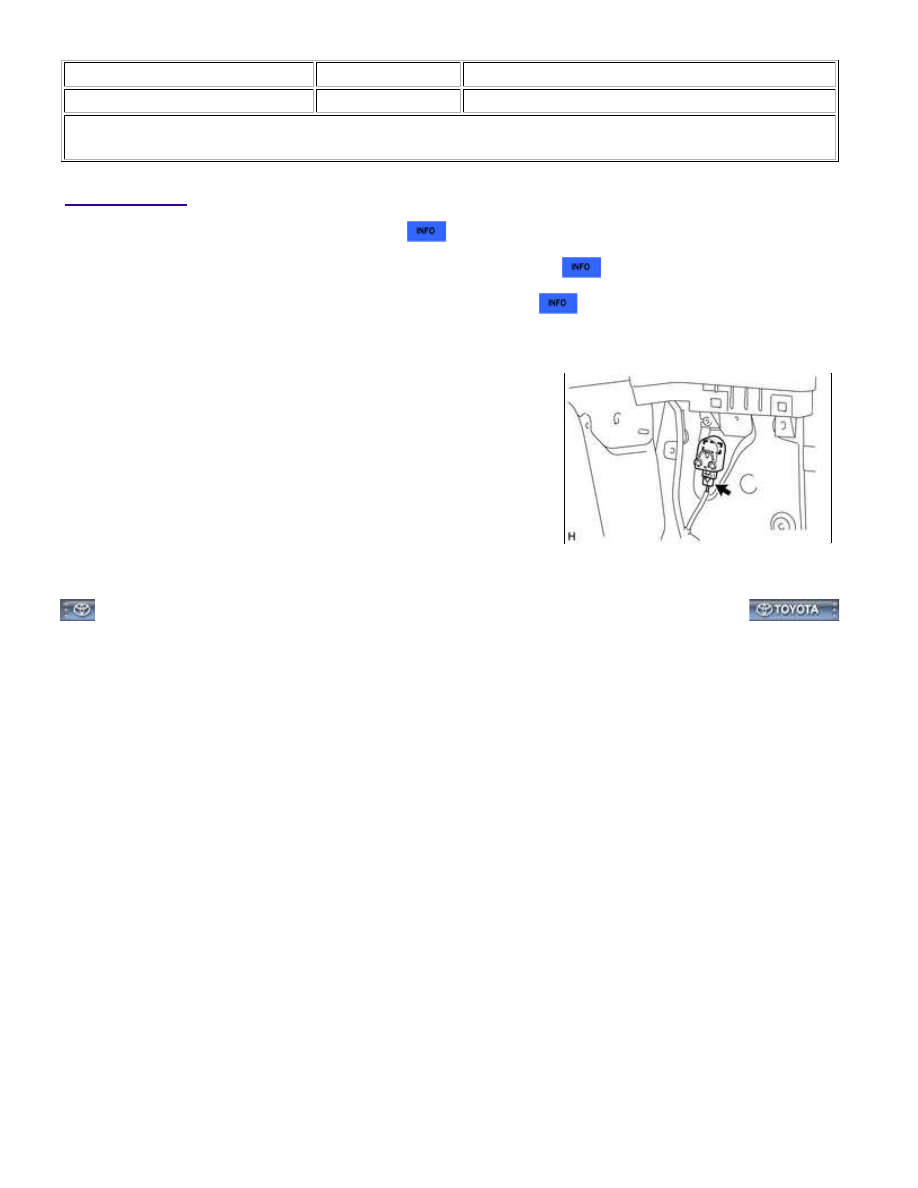

REMOVAL

1. REMOVE REAR DOOR SCUFF PLATE LH

2. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

3. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

4. REMOVE BLIND SPOT MONITOR BUZZER

(a) Disconnect the connector.

(b) Detach the clamp and remove the blind spot monitor buzzer.
