2.

CHECK HARNESS AND CONNECTOR (REAR CORNER SENSOR LH - REAR CENTER
SENSOR LH)

(a) Disconnect the S1 No. 2 ultrasonic sensor (rear corner sensor LH) connector.

(b) Disconnect the S2 No. 3 ultrasonic sensor (rear center sensor LH) connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

S1-1 (BI) - S2-2 (BO)

Always

Below 1 Ω

S1-3 (SI) - S2-4 (SO)

Always

Below 1 Ω

S1-5 (EI) - S2-6 (EO)

Always

Below 1 Ω

S1-1 (BI) - Body ground

Always

10 kΩ or higher

S1-3 (SI) - Body ground

Always

10 kΩ or higher

S1-5 (EI) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002BJ701ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Rear Clearance Sonar Sensor RH

Circuit; 2015 MY Tundra [08/2014 -        ]

Rear Clearance Sonar Sensor RH Circuit

DESCRIPTION

The No. 2 ultrasonic sensor sends and receives ultrasonic waves. Based on the received wave, the sensor

calculates the approximate distance value between the vehicle and the obstacle, and sends the distance value as

a signal to the clearance warning ECU assembly.

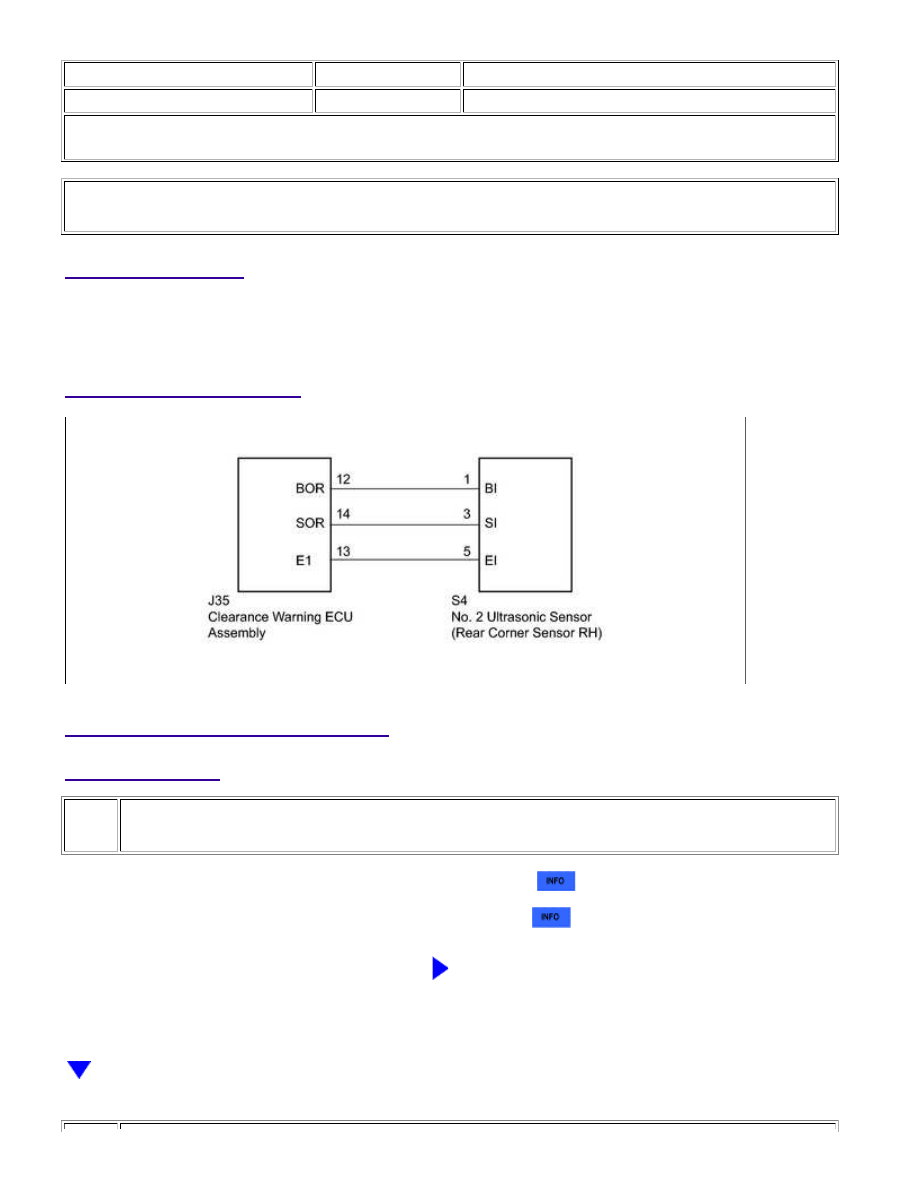

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT NO. 2 ULTRASONIC SENSOR (REAR CORNER SENSOR RH)

(a) Remove the No. 2 ultrasonic sensor (rear corner sensor RH)



.

(b) Inspect the No. 2 ultrasonic sensor (rear corner sensor RH)



.

NG

REPLACE NO. 2 ULTRASONIC SENSOR (REAR

CORNER SENSOR RH)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

2.

CHECK HARNESS AND CONNECTOR (REAR CORNER SENSOR RH - CLEARANCE
WARNING ECU ASSEMBLY)

(a) Disconnect the S4 No. 2 ultrasonic sensor (rear corner sensor RH) connector.

(b) Disconnect the J35 clearance warning ECU assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

S4-1 (BI) - J35-12 (BOR)

Always

Below 1 Ω

S4-3 (SI) - J35-14 (SOR)

Always

Below 1 Ω

S4-5 (EI) - J35-13 (E1)

Always

Below 1 Ω

S4-1 (BI) - Body ground

Always

10 kΩ or higher

S4-3 (SI) - Body ground

Always

10 kΩ or higher

S4-5 (EI) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZXA00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Clearance Warning Buzzer Circuit;

2015 MY Tundra [08/2014 -        ]

Clearance Warning Buzzer Circuit

DESCRIPTION

The clearance warning buzzer is installed in the combination meter assembly.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (CLEARANCE WARNING ECU ASSEMBLY -
COMBINATION METER ASSEMBLY)

(a) Disconnect the J35 clearance warning ECU assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J35-2 (ER) - J28-3 (BZ)

Always

Below 1 Ω

J35-2 (ER) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
