Toyota Tundra (2015 year). Manual - part 1701

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5003SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL CAMSHAFT BEARING CAP LH

2. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH

3. INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

4. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

5. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

6. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

7. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

8. TIGHTEN CAMSHAFT TIMING GEAR LH

9. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

10. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

(a) Install the timing chain cover



.

11. INSPECT IGNITION TIMING

12. INSPECT ENGINE IDLE SPEED

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INS...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QBI007X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

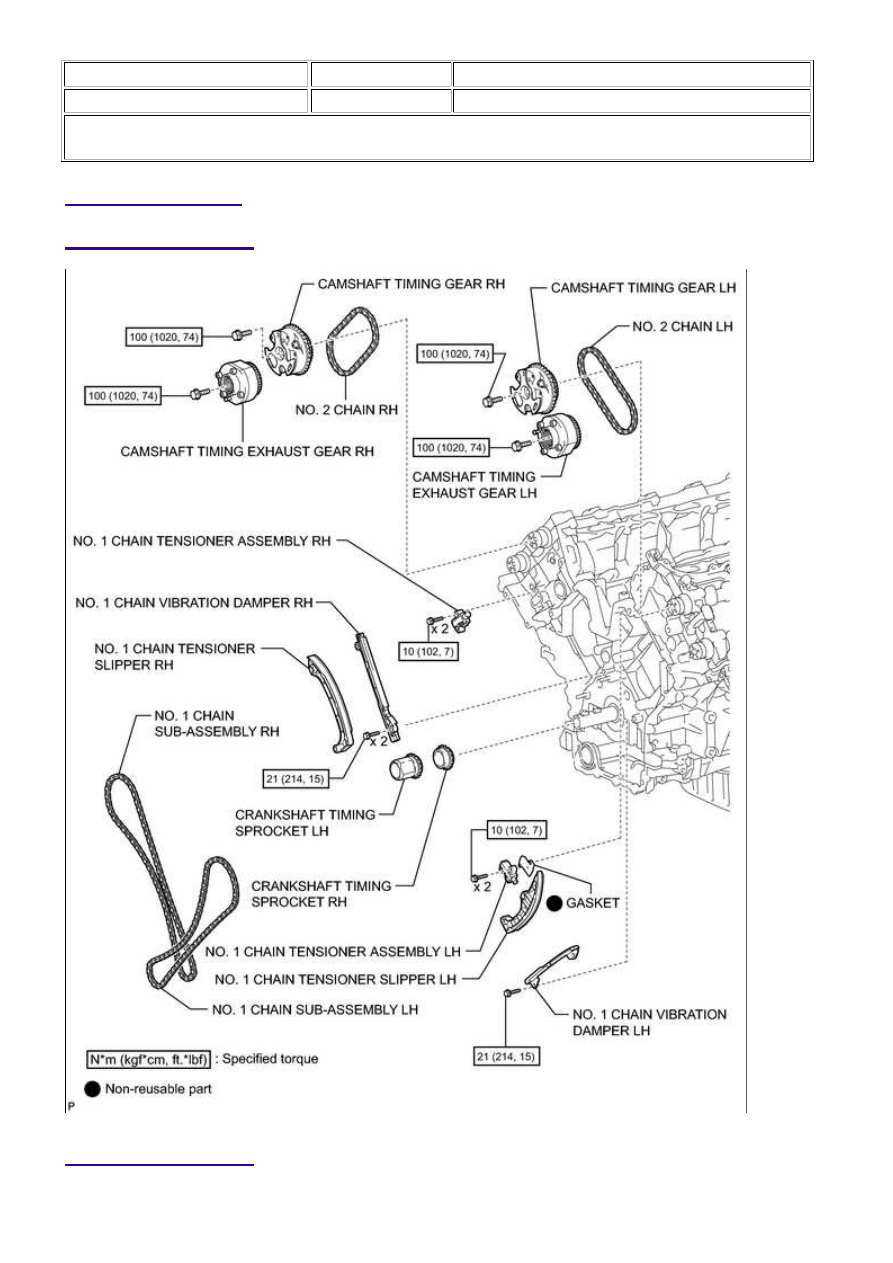

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): CO...

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): CO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5504EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

7. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH

8. REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

9. REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

10. REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH

11. REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

12. REMOVE CAMSHAFT BEARING CAP RH

13. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): RE...
