Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQP01OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

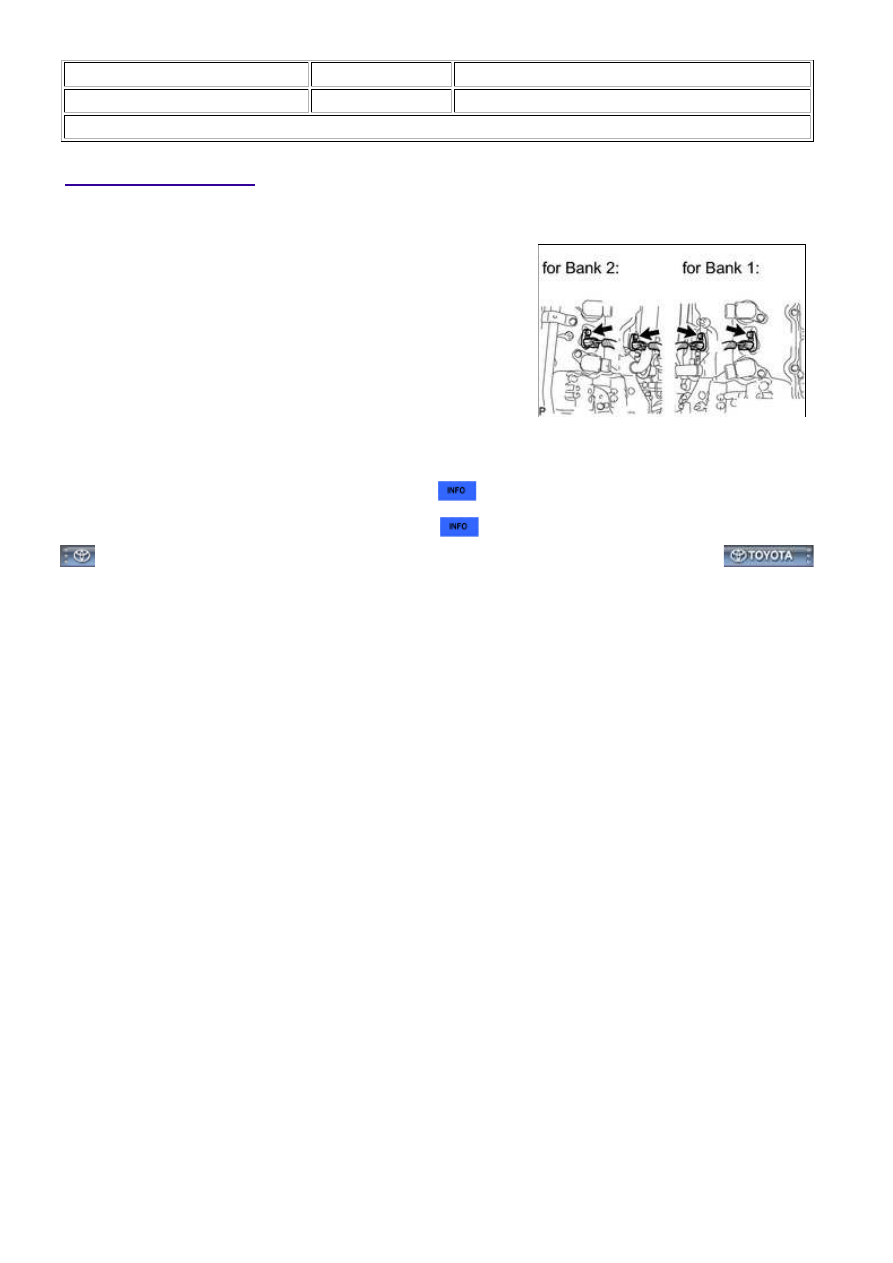

INSTALLATION

1. INSTALL VVT SENSOR

(a) Install the 4 sensors with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the 4 sensor connectors.

2. INSTALL AIR CLEANER HOSE ASSEMBLY

3. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FBE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QBH007X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

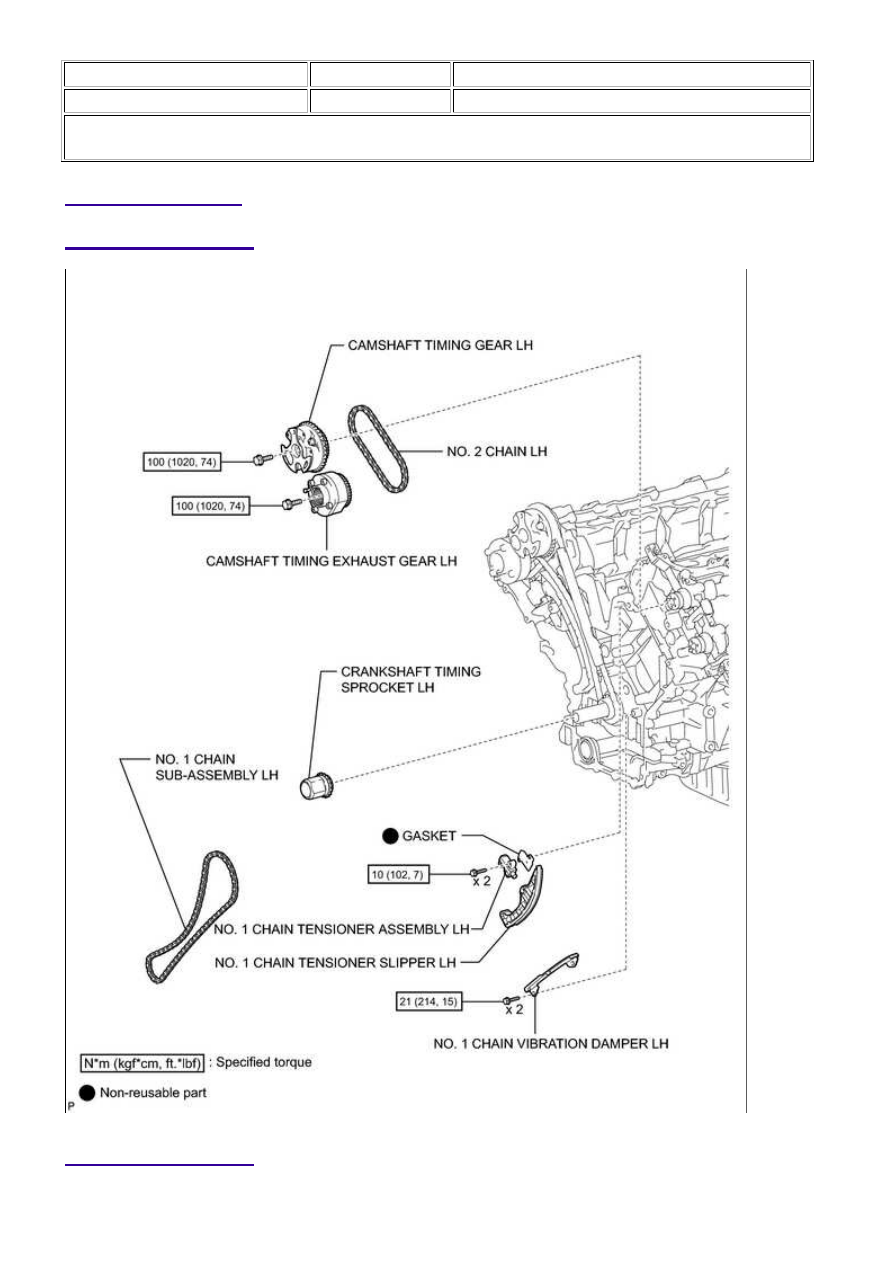

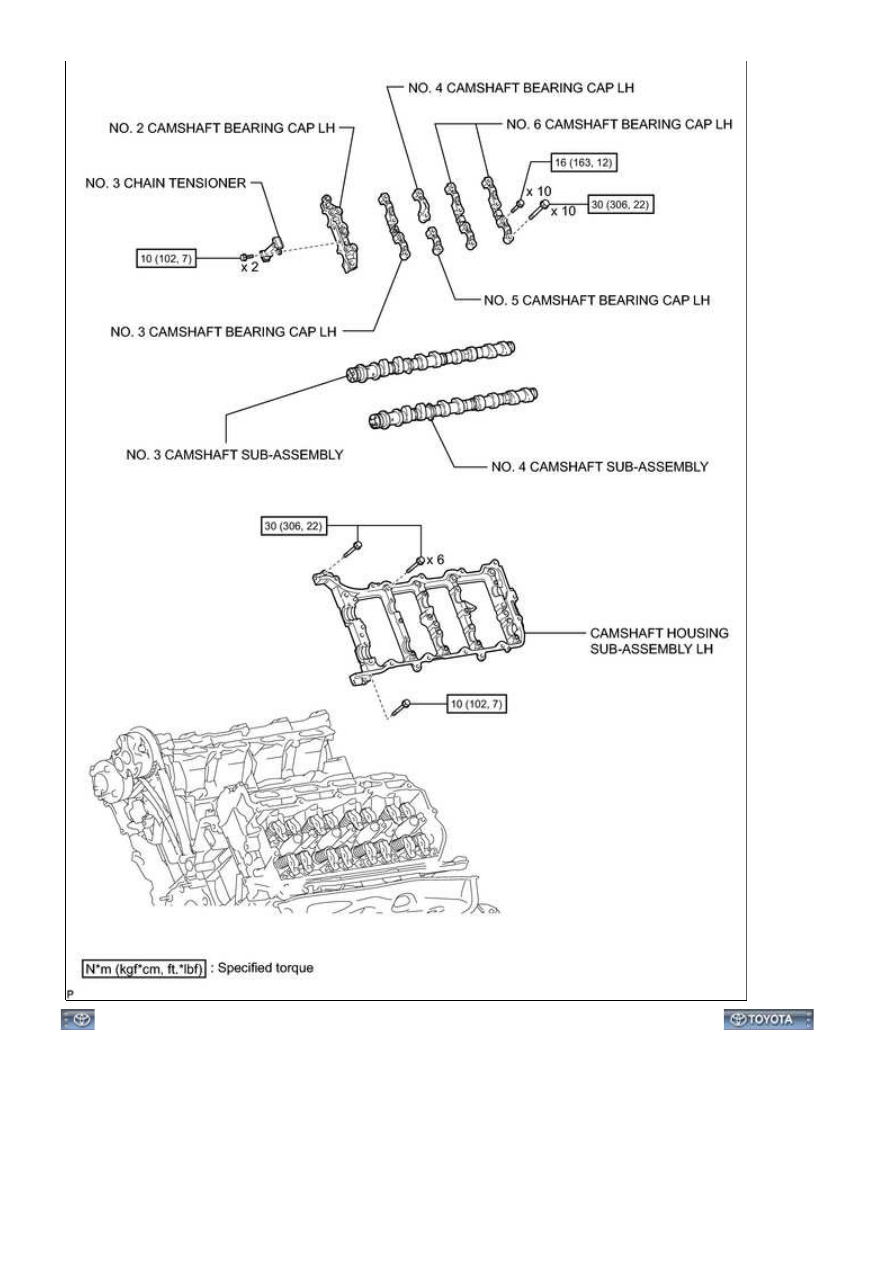

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): CO...

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): CO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5203RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

7. REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY

8. REMOVE CAMSHAFT BEARING CAP LH

9. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

3UR-FBE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): RE...
