A

OK

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

ECM

Leakage is considered (based on

Leakage from EVAP

line, fuel tank, or

canister assembly

B

Suction applied when

purge VSV turned OFF

Purge VSV stuck open

C

No suction when purge

VSV turned ON

Purge VSV stuck closed

Problems with purge

line between purge

VSV and intake

manifold

D

B

GO TO STEP 20

C

GO TO STEP 21

D

GO TO STEP 23

18.

INSPECT EVAP HOSE (PURGE VSV - CHARCOAL CANISTER ASSEMBLY)

(a) Check for blockages in the EVAP purge line between the purge VSV and charcoal canister assembly.

OK:

No blockages in the EVAP purge line between the purge VSV and canister.

NG

GO TO STEP 45

19.

INSPECT CHARCOAL CANISTER ASSEMBLY (CHARCOAL FILTER INSIDE CHARCOAL
CANISTER ASSEMBLY)

(a) Check for filter blockage in the charcoal canister assembly



.

OK:

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...

No blockages in the charcoal canister assembly.

OK

GO TO STEP 49

NG

GO TO STEP 50

20.

CHECK FUEL TANK CAP ASSEMBLY

(a) Check that the fuel tank cap is correctly installed and confirm that the fuel tank cap meets OEM

specifications.

(b) Tighten the fuel tank cap firmly (only one click sound could be heard).

HINT:

If an EVAP tester is available, check the fuel tank cap using the Techstream.

(1) Remove the fuel tank cap and install it onto a fuel tank cap adapter.

(2) Connect an EVAP tester pump hose to the adapter, and pressurize the fuel tank cap to 3.2 to 3.7

kPa (gauge) [24 to 28 mmHg (gauge)] using an EVAP tester pump.

(3) Seal the adapter and wait for 2 minutes.

(4) Check the pressure. If the pressure is 2 kPa (gauge) [15 mmHg (gauge)] or more, the fuel tank

cap is normal.

Result

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED TO

Fuel tank cap correctly installed

-

A

Fuel tank cap loose

Fuel tank cap improperly installed

Defective fuel tank cap

Fuel tank cap does not meet OEM specifications

B

Defective fuel tank cap

-

B

No fuel tank cap

-

C

A

GO TO STEP 37

B

GO TO STEP 35

C

GO TO STEP 36

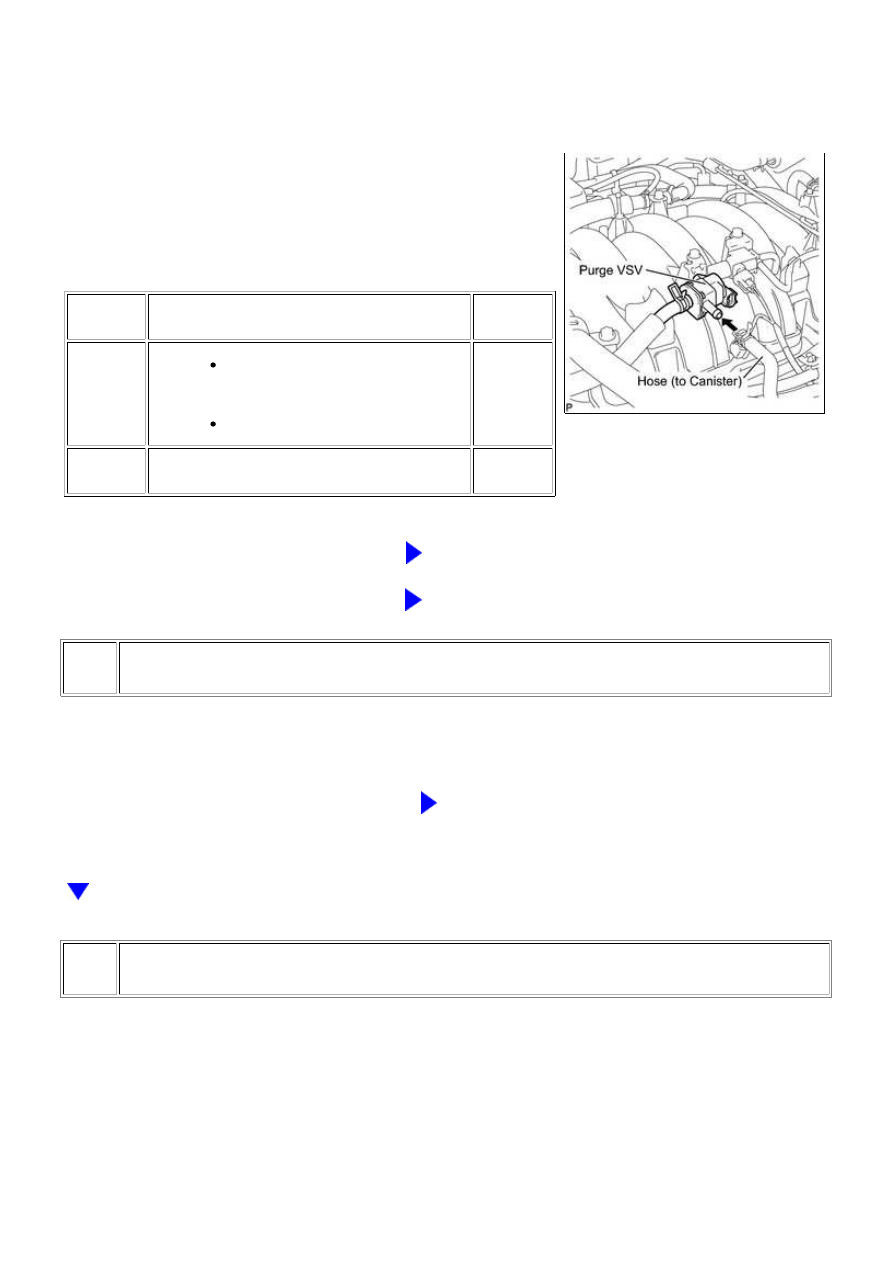

21.

INSPECT PURGE VSV

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...

OK

(a) Turn the ignition switch off.

(b) Disconnect the D29 purge VSV connector.

(c) Disconnect the hose (connected to the canister) from the

purge VSV.

(d) Start the engine.

(e) Use your finger to confirm that the purge VSV has no suction.

Result

TEST

RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

No suction

Wire harness or connector between

purge VSV and ECM (short to

ground)

ECM

A

Suction

applied

Purge VSV

B

A

GO TO STEP 26

B

GO TO STEP 40

22.

INSPECT EVAP HOSE (PURGE VSV - CANISTER)

(a) Check for blockages in the EVAP purge line between the purge VSV and canister.

OK:

No blockages in the EVAP purge line between the purge VSV and canister.

NG

GO TO STEP 45

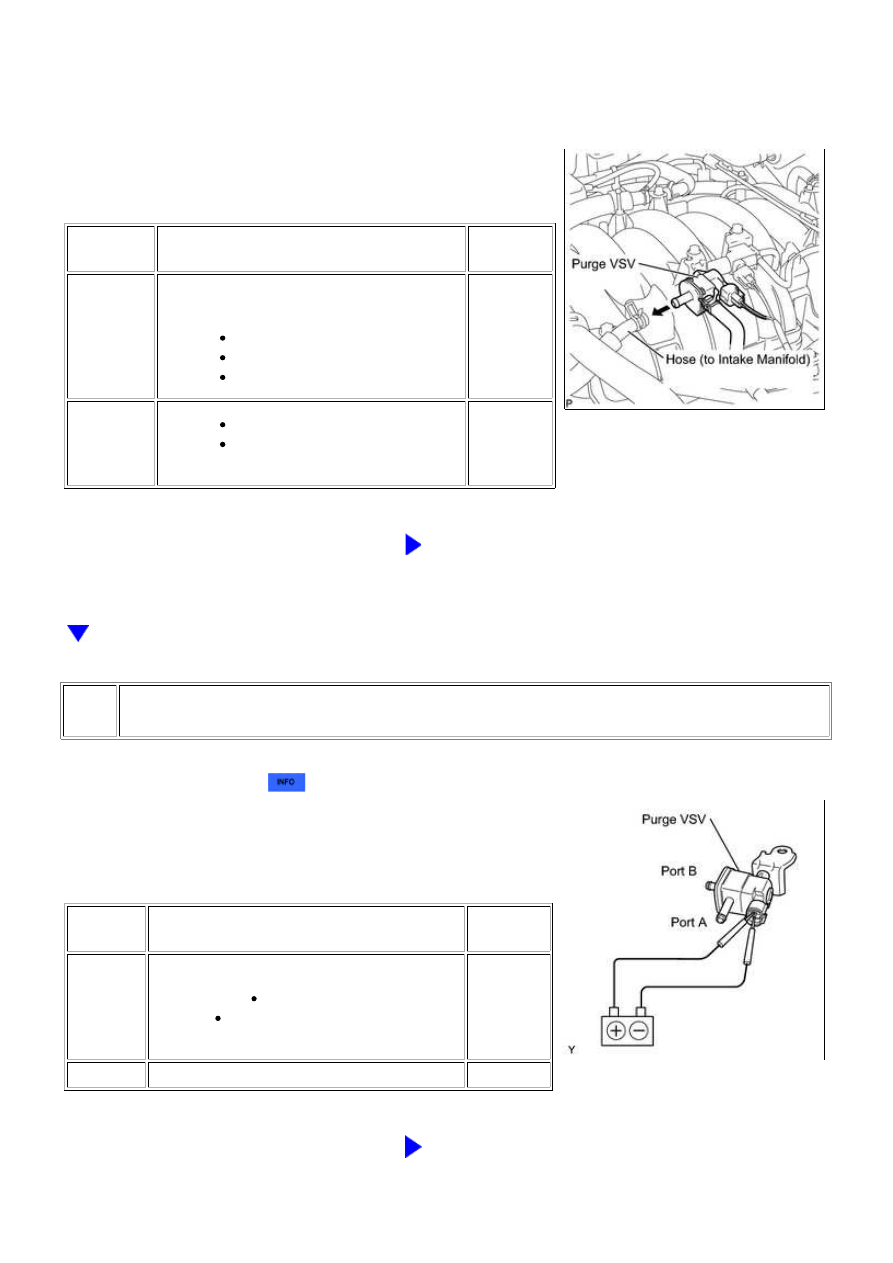

23.

CHECK EVAP HOSE (PURGE VSV - INTAKE MANIFOLD)

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...

A

(a) Disconnect the hose (connected to the intake manifold) from

the purge VSV.

(b) Start the engine.

(c) Use your finger to confirm that the hose has suction.

Result

TEST

RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

Suction

applied

EVAP hose between purge VSV and intake

manifold normal

Purge VSV

Purge VSV power source

ECM

A

No suction

Intake manifold port

EVAP hose between purge VSV and

intake manifold

B

B

GO TO STEP 34

24.

INSPECT PURGE VSV

(a) Remove the purge VSV



.

Result

TEST

RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

Air flows

Purge VSV normal

Purge VSV power source

Wire harness or connector between

purge VSV and ECM

A

No air flow

Purge VSV

B

B

GO TO STEP 40

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...
