Toyota Tundra (2015 year). Manual - part 1672

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Injectio...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000YEQ0B0X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System; 2015 MY Tundra [08/2014 -        ]

EVAP System

RELATED DTCS

DTC

MONITORING ITEM

SEE PAGE

P043E Reference orifice clogged (built into canister pump module)

P043F Reference orifice high-flow (built into canister pump module)

P0441

Purge VSV (Vacuum Switching Valve) stuck closed

Purge VSV stuck open

Purge flow

P0451

Canister pressure sensor (built into canister pump module) noise

Canister pressure sensor (built into canister pump module) signal becomes fixed/flat

P0452 Canister pressure sensor (built into canister pump module) voltage low

P0453 Canister pressure sensor (built into canister pump module) voltage high

P0455 EVAP gross leak

P0456 EVAP small leak

P2401 Leak detection pump stuck OFF (built into canister pump module)

P2402 Leak detection pump stuck ON (built into canister pump module)

P2419 Vent valve stuck closed (built into canister pump module)

P2420 Vent valve stuck open (vent) (built into canister pump module)

P2610 Soak timer (built into ECM)

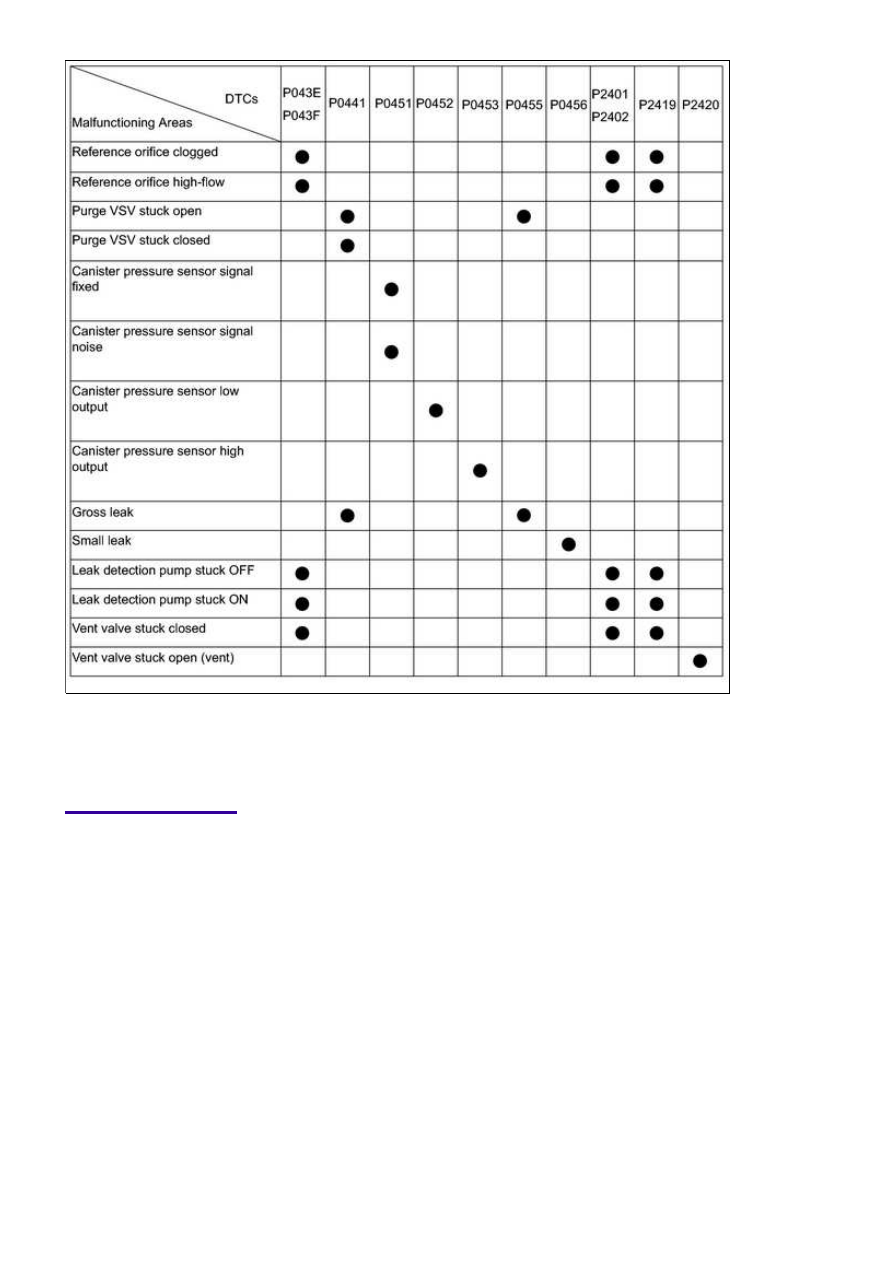

If any EVAP system DTCs are set, the malfunctioning area can be determined using the table below.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...

NOTICE:

If the reference pressure difference between the first and second checks is greater than the specification, all

the DTCs relating to the reference pressure (P043E, P043F, P2401, P2402 and P2419) are stored.

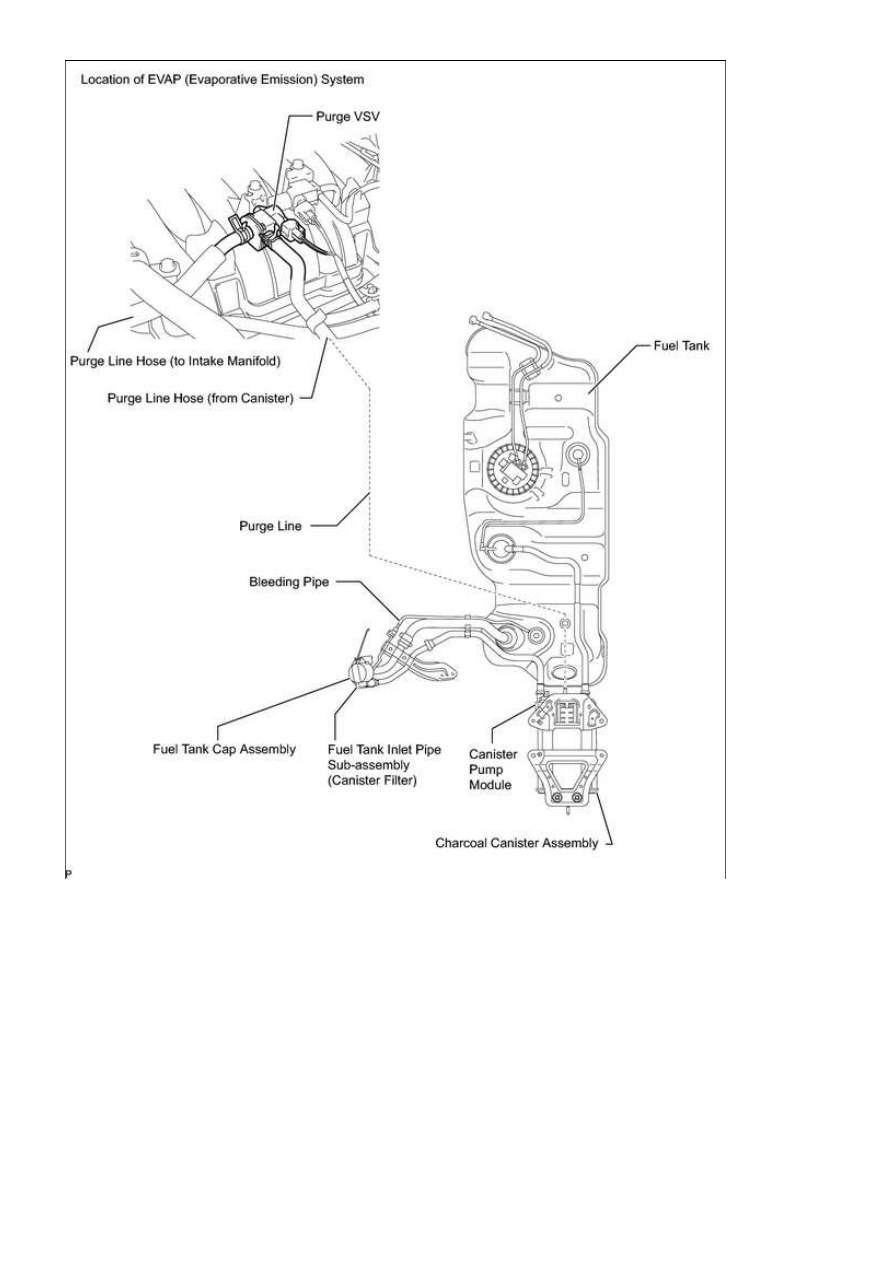

DESCRIPTION

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System...
