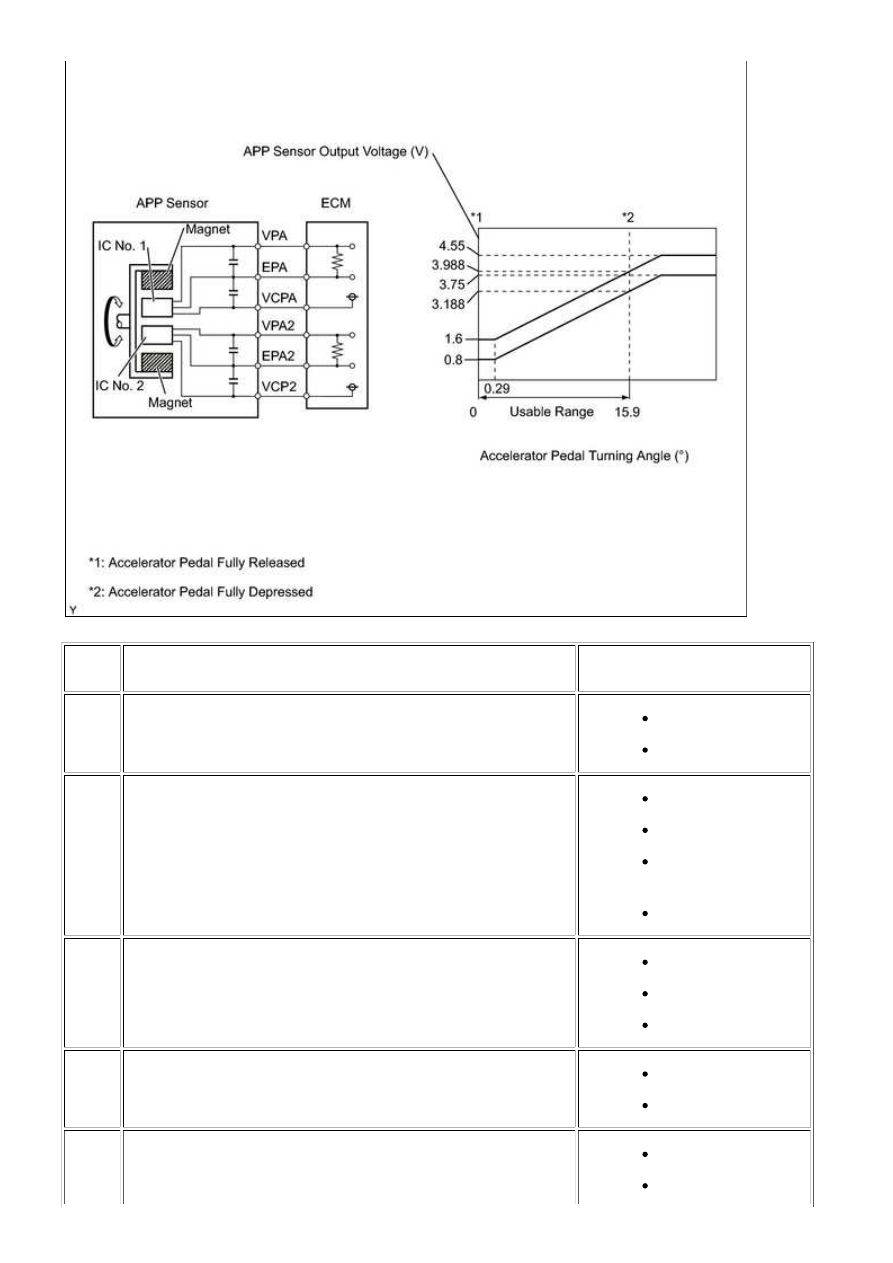

Toyota Tundra (2015 year). Manual - part 1643

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P2120

VPA fluctuates rapidly beyond upper and lower malfunction

thresholds for 0.5 seconds or more (1 trip detection logic)

APP sensor

ECM

P2122

VPA 0.4 V or less for 0.5 seconds or more when accelerator pedal

fully released (1 trip detection logic)

APP sensor

Open in VCPA circuit

Open or ground short

in VPA circuit

ECM

P2123

VPA 4.8 V or more for 2.0 seconds or more

(1 trip detection logic)

APP sensor

Open in EPA circuit

ECM

P2125

VPA2 fluctuates rapidly beyond upper and lower malfunction

thresholds for 0.5 seconds or more (1 trip detection logic)

APP sensor

ECM

P2127

VPA2 1.2 V or less for 0.5 seconds or more when accelerator

pedal fully released (1 trip detection logic)

APP sensor

Open in VCP2 circuit

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P212...

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

Open or ground short

in VPA2 circuit

ECM

P2128

Conditions (a) and (b) continue for 2.0 seconds or more (1 trip

detection logic):

(a) VPA2 4.8 V or more

(b) VPA between 0.4 V and 3.45 V

APP sensor

Open in EPA2 circuit

ECM

P2138

Condition (a) or (b) continues for 2.0 seconds or more (1 trip

detection logic):

(a) Difference between VPA and VPA2 0.02 V or less

(b) VPA 0.4 V or less and VPA2 1.2 V or less

Short between VPA

and VPA2 circuits

APP sensor

ECM

HINT:

TROUBLE AREA

ACCEL SENSOR

OUT NO. 1

WHEN AP

RELEASED

ACCEL SENSOR

OUT NO. 2

WHEN AP

RELEASED

ACCEL SENSOR

OUT NO. 1

WHEN AP

DEPRESSED

ACCEL SENSOR

OUT NO. 2

WHEN AP

DEPRESSED

VCP circuit open

0 to 0.2 V

0 to 0.2 V

0 to 0.2 V

0 to 0.2 V

Open or ground short in

VPA circuit

0 to 0.2 V

1.2 to 2.0 V

0 to 0.2 V

3.4 to 4.75 V

Open or ground short in

VPA2 circuit

0.5 to 1.1 V

0 to 0.2 V

2.6 to 4.5 V

0 to 0.2 V

EPA circuit open

4.5 to 4.98 V

4.5 to 4.98 V

4.5 to 4.98 V

4.5 to 4.98 V

Normal condition

0.5 to 1.1 V

1.2 to 2.0 V

2.6 to 4.5 V

3.4 to 4.75 V

HINT:

Accelerator pedal positions are expressed as voltages.

AP stands for Accelerator Pedal.

MONITOR DESCRIPTION

malfunction in the APP sensor. The ECM then illuminates the MIL and stores a DTC.

Example:

If the malfunction is not repaired successfully, a DTC is stored 2 seconds after the engine is next started.

MONITOR STRATEGY

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P212...

Related DTCs

P2120: APP sensor 1 range check (fluctuating)

P2122: APP sensor 1 range check (low voltage)

P2123: APP sensor 1 range check (high voltage)

P2125: APP sensor 2 range check (fluctuating)

P2127: APP sensor 2 range check (low voltage)

P2128: APP sensor 2 range check (high voltage)

P2138: APP sensor range check (correlation)

Required Sensors/Components (Main)

APP sensor

Required Sensors/Components (Related)

-

Duration

0.5 seconds: P2120, P2122, P2125 and P2127

2.0 seconds: P2123, P2128 and P2138

MIL Operation

Immediate

TYPICAL ENABLING CONDITIONS

Monitor runs whenever following DTCs not stored

None

1. Time after ignition switch off to ON

0.012 seconds or more

2. Throttle actuator power

ON

TYPICAL MALFUNCTION THRESHOLDS

P2120:

1. Both conditions are met:

(a) and (b)

(a) VPA voltage

0.4 V or less

(b) VPA2 voltage - Learned VPA2 accelerator off position voltage

0.04 V or higher

2. VPA voltage

4.8 V or more

P2122:

Both conditions are met:

(a) and (b)

(a) VPA voltage

0.4 V or less

(b) VPA2 voltage - Learned VPA2 accelerator off position voltage

0.04 V or higher

P2123:

VPA voltage

4.8 V or more

P2125:

1. Both conditions are met:

(a) and (b)

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P212...

(a) VPA2 voltage

1.2 V or less

(b) VPA voltage - Learned VPA accelerator off position voltage

0.04 V or higher

2. VPA2 voltage when VPA voltage 0.4 to 3.45 V

4.8 V or more

P2127:

Both conditions are met:

(a) and (b)

(a) VPA2 voltage

1.2 V or less

(b) VPA voltage - Learned VPA accelerator off position voltage

0.04 V or higher

P2128:

VPA2 voltage when VPA voltage 0.4 to 3.45 V

4.8 V or more

P2138:

Condition A

-

Difference between VPA and VPA 2 voltages

0.02 V or less

Condition B

-

VPA voltage

0.4 V or less

VPA2 voltage

1.2 V or less

COMPONENT OPERATING RANGE

VPA voltage

0.5 to 4.8 V

VPA2 voltage

1.2 to 4.8 V

Difference between VPA and VPA2 voltages

More than 0.02 V

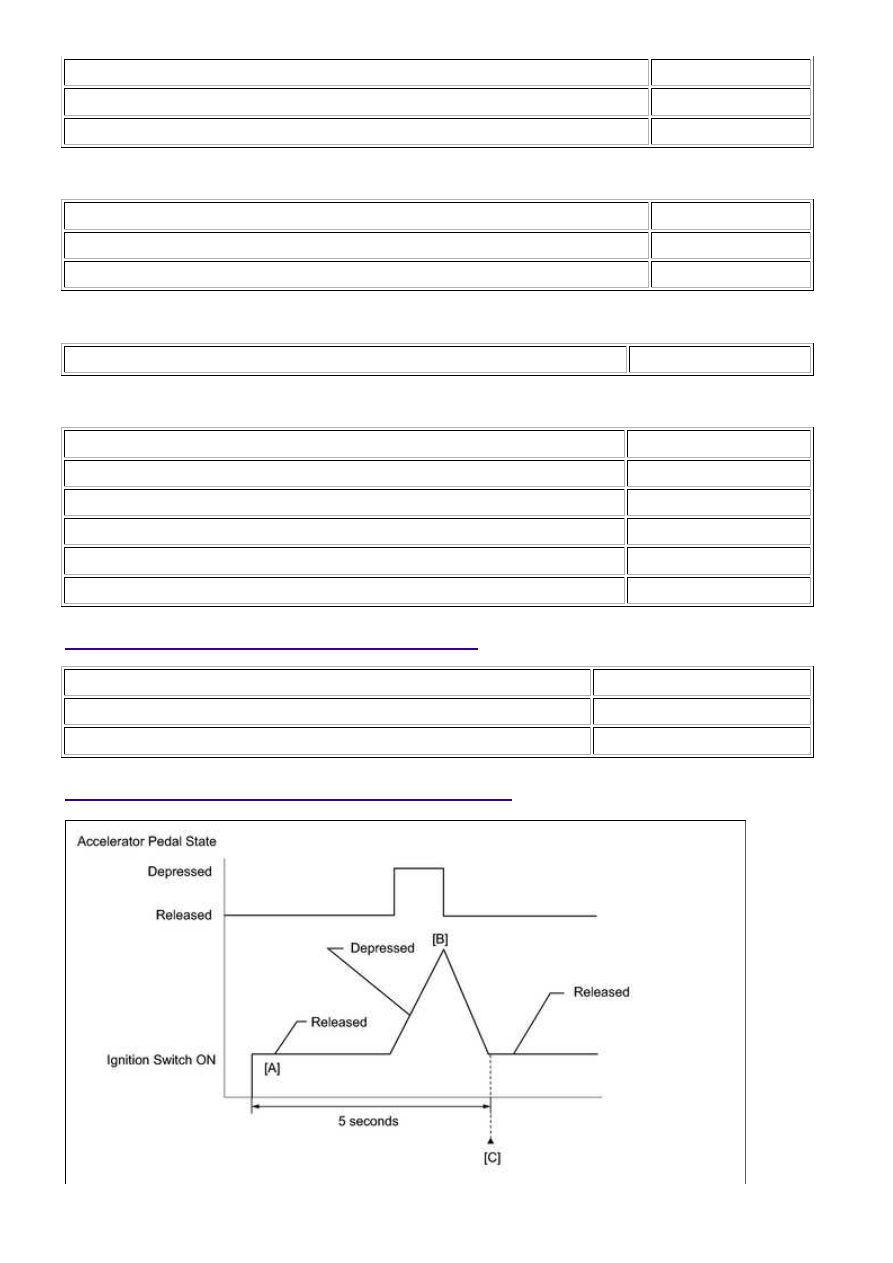

CONFIRMATION DRIVING PATTERN
