A

FREEZE FRAME DATA ITEM FOR DTC P1605

RESULT

PROCEED

TO

Initial Engine Coolant Temp, Ambient Temp for

A/C, Initial Intake Air Temp

Difference in temperature between each

item is less than 10°C*1

A

Difference in temperature between each

item is 10°C or more*2

B

HINT:

*1: A long time had elapsed after stopping the engine.
*2: A long time had not elapsed after stopping the engine.

B

GO TO STEP 49

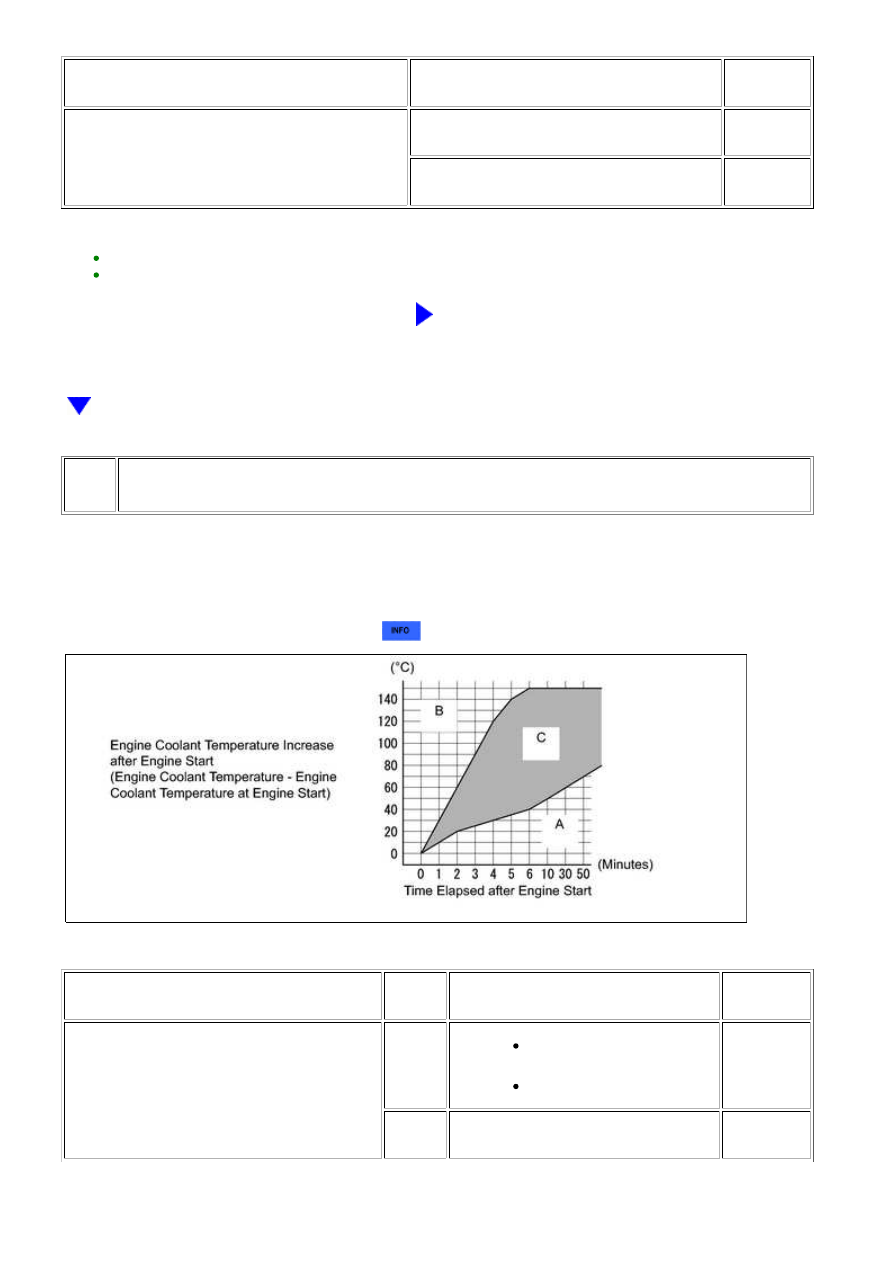

47.

READ FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, confirm the vehicle conditions recorded in the freeze frame data which

were present when the DTC was stored



.

Result

FREEZE FRAME DATA ITEM FOR DTC P1605

RESULT

SUSPECTED AREA

PROCEED

TO

Initial Engine Coolant Temp, Coolant Temp,

Engine Run Time

Range

A

Engine coolant temperature

sensor

Thermostat

A

Range

B

Engine coolant temperature

B

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P160...

A

FREEZE FRAME DATA ITEM FOR DTC P1605

RESULT

SUSPECTED AREA

PROCEED

TO

Range

C

-

C

HINT:

This step is not directly related to engine stall.

B

GO TO STEP 50

C

GO TO STEP 78

48.

INSPECT THERMOSTAT

HINT:

For the thermostat inspection, refer to the following procedures



.

Result

RESULT

PROCEED TO

Abnormal

A

Normal

B

HINT:

This step is not directly related to engine stall.

B

GO TO STEP 50

A

REPLACE THERMOSTAT

49.

READ FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, confirm the vehicle conditions recorded in the freeze frame data which

were present when the DTC was stored



.

Result

FREEZE FRAME DATA

ITEM FOR DTC P1605

RESULT

SUSPECTED AREA

PROCEED

TO

Coolant Temp

120°C or higher

Engine coolant

A

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P160...

A

A

FREEZE FRAME DATA

ITEM FOR DTC P1605

RESULT

SUSPECTED AREA

PROCEED

TO

temperature sensor

Coolant Temp, Ambient

Temp for A/C

Engine coolant temperature is lower than

outside temperature by 15°C or more

Engine coolant

temperature sensor

Both freeze frame data

items listed above

Values are other than above

-

B

B

GO TO STEP 81

50.

INSPECT ENGINE COOLANT TEMPERATURE SENSOR

HINT:

For the engine coolant temperature sensor inspection, refer to the following procedures



.

Result

RESULT

PROCEED TO

Normal

A

Abnormal

B

B

REPLACE ENGINE COOLANT TEMPERATURE

SENSOR

51.

CHECK HARNESS AND CONNECTOR (ECM - ENGINE COOLANT TEMPERATURE
SENSOR)

(a) Disconnect the ECM connector.

(b) Disconnect the engine coolant temperature sensor connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-76 (THW) - D28-2

Always

Below 1 Ω

D74-98 (ETHA) - D28-1

Always

Below 1 Ω

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P160...

OK

A

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-76 (THW) or D28-2 - Body ground

Always

10 kΩ or higher

HINT:

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

CHECK FOR INTERMITTENT PROBLEMS

52.

CHECK IGNITION SYSTEM

(a) Perform ignition system On-vehicle Inspection



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

53.

READ FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, confirm the vehicle conditions recorded in the freeze frame data which

were present when the DTC was stored



.

Result

FREEZE FRAME DATA ITEM FOR DTC

P1605

RESULT

SUSPECTED AREA

PROCEED

TO

Intake air volume

insufficient

A

B

B

GO TO STEP 56

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P160...
