(a) Check for exhaust gas leaks from the exhaust manifold assembly and exhaust pipes.

OK:

No gas leaks.

OK

GO TO STEP 9

NG

GO TO STEP 8

6.

CHECK FOR EXHAUST GAS LEAK

(a) Check for exhaust gas leaks from the exhaust manifold assembly and exhaust pipes.

OK:

No gas leaks.

OK

GO TO STEP 10

NG

GO TO STEP 8

7.

REPLACE AIR FUEL RATIO SENSOR

(a) Replace the air fuel ratio sensor



.

NEXT

GO TO STEP 11

8.

REPAIR OR REPLACE FOR EXHAUST GAS LEAK POINT

(a) Repair or replace exhaust gas leak point.

NEXT

GO TO STEP 11

9.

REPLACE HEATED OXYGEN SENSOR

(a) Replace the heated oxygen sensor



.

NEXT

GO TO STEP 11

10.

CHECK CAUSE OF EXTREMELY RICH OR LEAN ACTUAL AIR-FUEL RATIO



.

11.

CONFIRM WHETHER MALFUNCTION HAS BEEN SUCCESSFULLY REPAIRED

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream ON.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0420,P043...

A

(d) Clear the DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Start the engine.

(g) Turn the Techstream on.

(h) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving Pattern.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Read the DTCs.

Result

RESULT

PROCEED TO

DTC P0420 and/or P0430 is output

A

DTC is not output

B

B

END

12.

CHECK DTC OUTPUT (DTC P0420 AND/OR P0430)

NOTICE:

When DTC P0420 is output, replace the front No. 2 exhaust pipe assembly (TWC: Front catalyst and rear catalyst) when
catalyst replacement is necessary.
When DTC P0430 is output, replace the front exhaust pipe assembly (TWC: Front catalyst and rear catalyst) when catalyst
replacement is necessary.

HINT:

Confirm the replacement parts, referring to the illustration in the Catalyst Location.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream ON.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs.

Result

RESULT

PROCEED TO

DTC P0420 is output

A

DTC P0430 is output

B

DTC P0420 and P0430 are output

A and B

B

REPLACE FRONT EXHAUST PIPE ASSEMBLY (TWC: FRONT CATALYST

AND REAR CATALYST)

A

REPLACE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (TWC: FRONT

CATALYST AND REAR CATALYST)

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0420,P043...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000TMD0DWX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0420,P0430; Catalyst System Efficiency Below Threshold (Bank 1); 2015

MY Tundra [08/2014 -        ]

DTC

P0420

Catalyst System Efficiency Below Threshold (Bank 1)

DTC

P0430

Catalyst System Efficiency Below Threshold (Bank 2)

MONITOR DESCRIPTION

(HO2) sensor, sends post-catalyst information to the ECM.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0420

OSC value smaller than standard value under active

air-fuel ratio control

(2 trip detection logic)

Gas leakage from exhaust system

Air-Fuel Ratio (A/F) sensor (for Bank 1 Sensor 1)

Heated Oxygen (HO2) sensor (for Bank 1 Sensor 2)

Front No. 2 exhaust pipe assembly (TWC: Front

Catalyst and Rear Catalyst)

Fuel pressure switching valve

Fuel pressure regulator

Fuel pressure regulator for high pressure

P0430

OSC value smaller than standard value under active

air-fuel ratio control

(2 trip detection logic)

Gas leakage from exhaust system

Air-Fuel Ratio (A/F) sensor (for Bank 2 Sensor 1)

Heated Oxygen (HO2) sensor (for Bank 2 Sensor 2)

Front exhaust pipe assembly (TWC: Front Catalyst and

Rear Catalyst)

Fuel pressure switching valve

Fuel pressure regulator

Fuel pressure regulator for high pressure

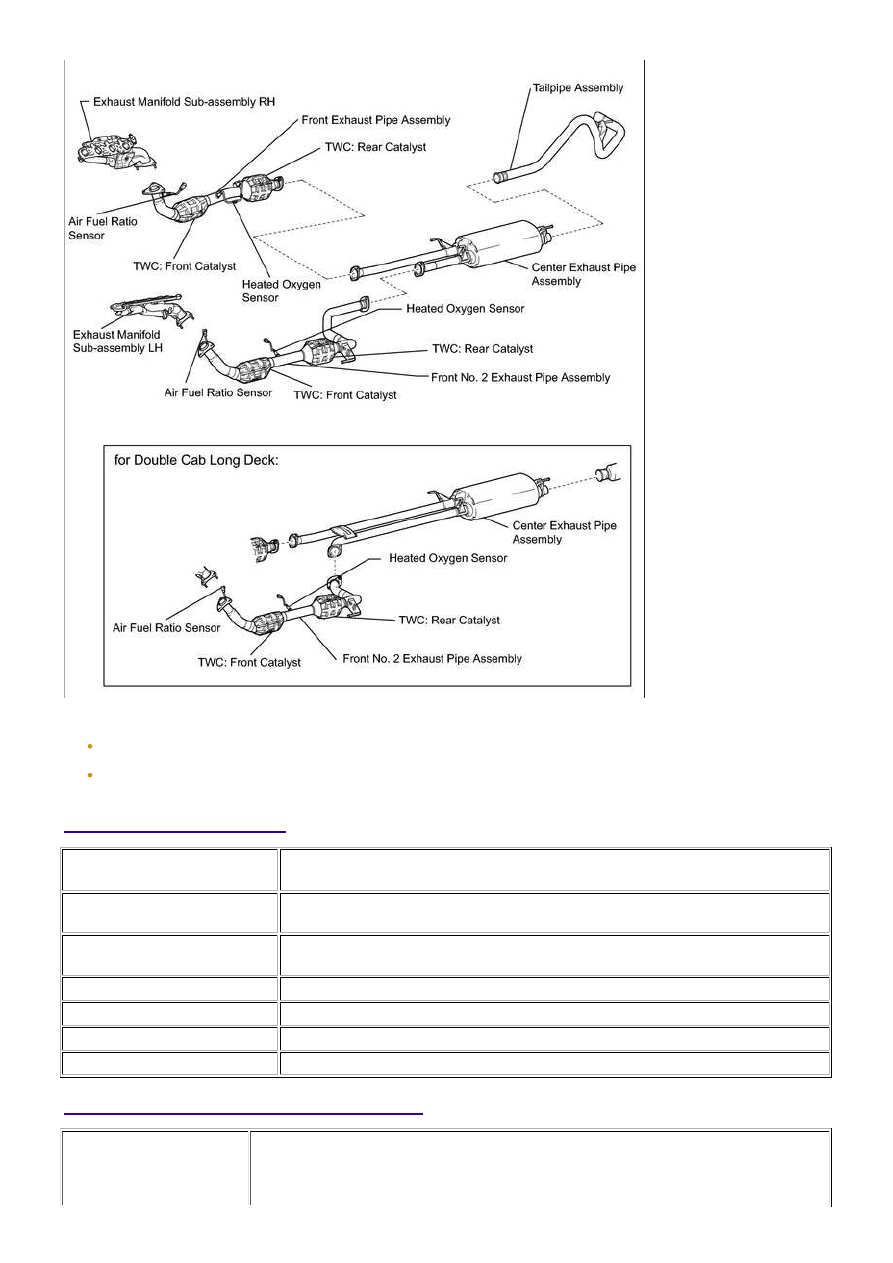

CATALYST LOCATION

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0420,P043...

NOTICE:

When DTC P0420 is output, replace the front No. 2 exhaust pipe assembly when catalyst replacement is necessary. (Excluding
air fuel ratio sensor and heated oxygen sensor)
When DTC P0430 is output, replace the front exhaust pipe assembly when catalyst replacement is necessary. (Excluding air
fuel ratio sensor and heated oxygen sensor)

MONITOR STRATEGY

Related DTCs

P0420: Catalyst Deterioration (for Bank 1)

P0430: Catalyst Deterioration (for Bank 2)

Required Sensors/Components

(Main)

A/F sensor and HO2 sensor

Required Sensors/Components

(Related)

Intake air temperature sensor, mass air flow meter, crankshaft position sensor and engine

coolant temperature sensor

Duration

About 30 seconds

MIL Operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

Monitor runs whenever

following DTCs not present

P0010, P0020 (Camshaft Timing Oil control valve)

P0011, P0021 (VVT System - Advance)

P0012, P0022 (VVT System - Retard)
