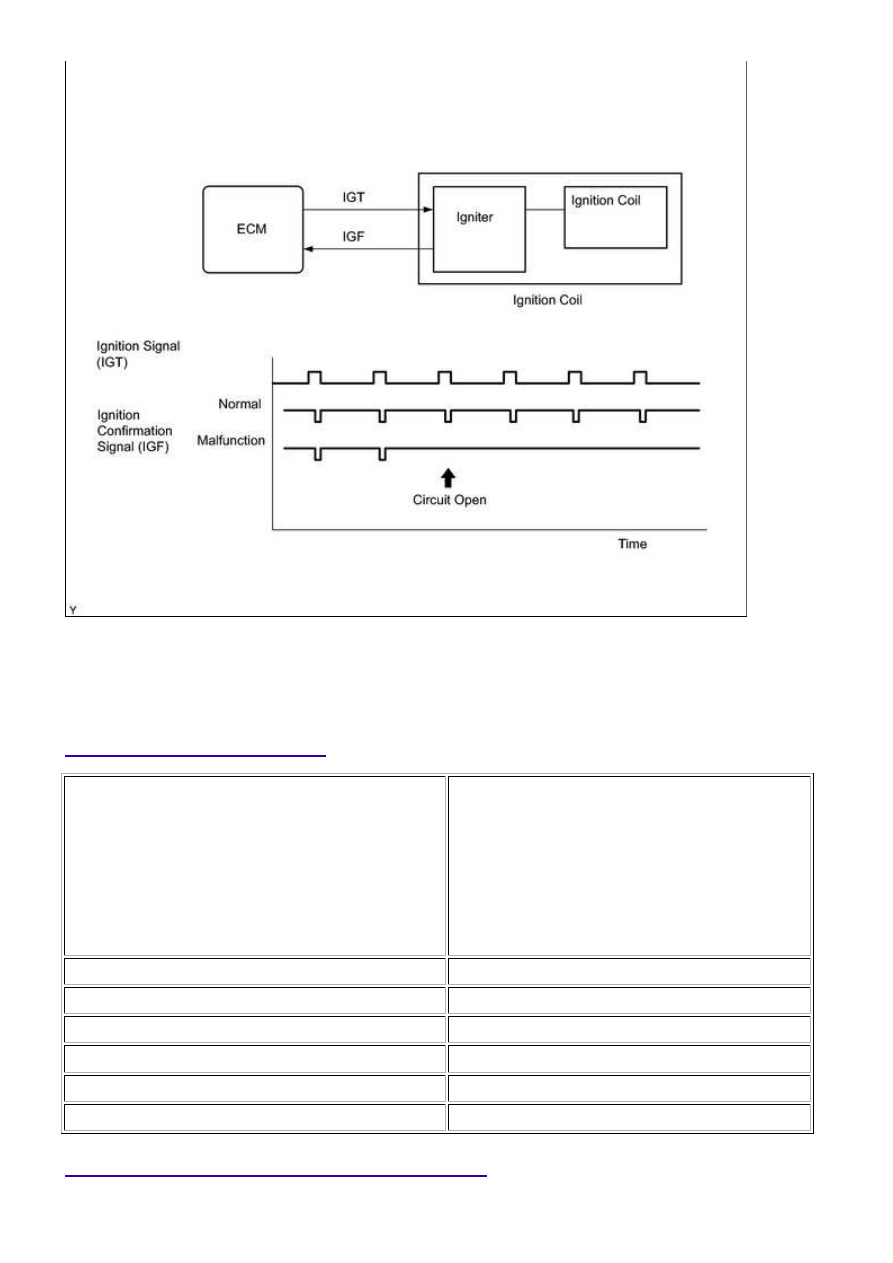

If the ECM does not receive any IGF signals despite transmitting the IGT signal, it interprets this as a fault in

the igniter and stores a DTC.

If the malfunction is not repaired successfully, a DTC is stored 1 second after the engine is next started.

MONITOR STRATEGY

Related DTCs

P0351: Igniter (cylinder 1) malfunction

P0352: Igniter (cylinder 2) malfunction

P0353: Igniter (cylinder 3) malfunction

P0354: Igniter (cylinder 4) malfunction

P0355: Igniter (cylinder 5) malfunction

P0356: Igniter (cylinder 6) malfunction

P0357: Igniter (cylinder 7) malfunction

P0358: Igniter (cylinder 8) malfunction

Required Sensors/Components (Main)

Igniter

Required Sensors/Components (Related)

Crankshaft position sensor

Duration

-

MIL Operation

Immediate

TYPICAL ENABLING CONDITIONS

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0351-P0358...

Monitor runs whenever following DTCs not stored

None

A. Engine speed

1500 rpm or less

B. Starter

OFF

(a) Engine speed

500 rpm or less

(b) Battery voltage

6 V or more

(a) Engine speed

More than 500 rpm

(b) Battery voltage

10 V or more

TYPICAL MALFUNCTION THRESHOLDS

A. Ignition signal fail counter

More than 2 times

B. Time after condition A is met

0.256 seconds or more

C. Ignition signal fail count after condition B is met

More than 2 times

D. Ignition switch

ON

COMPONENT OPERATING RANGE

IGF signal

Igniter transmits IGF signal when it receives IGT signal from ECM

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

Start the engine.

6.

Idle the engine for 10 seconds or more [A].

7.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [B].

8.

Read the pending DTC.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

9.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

10.

Input the DTC: P0351, P0352, P0353, P0354, P0355, P0356, P0357 or P0358.

11.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

12.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0351-P0358...

TESTER

DISPLAY

DESCRIPTION

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [A] and [B] again.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

13.

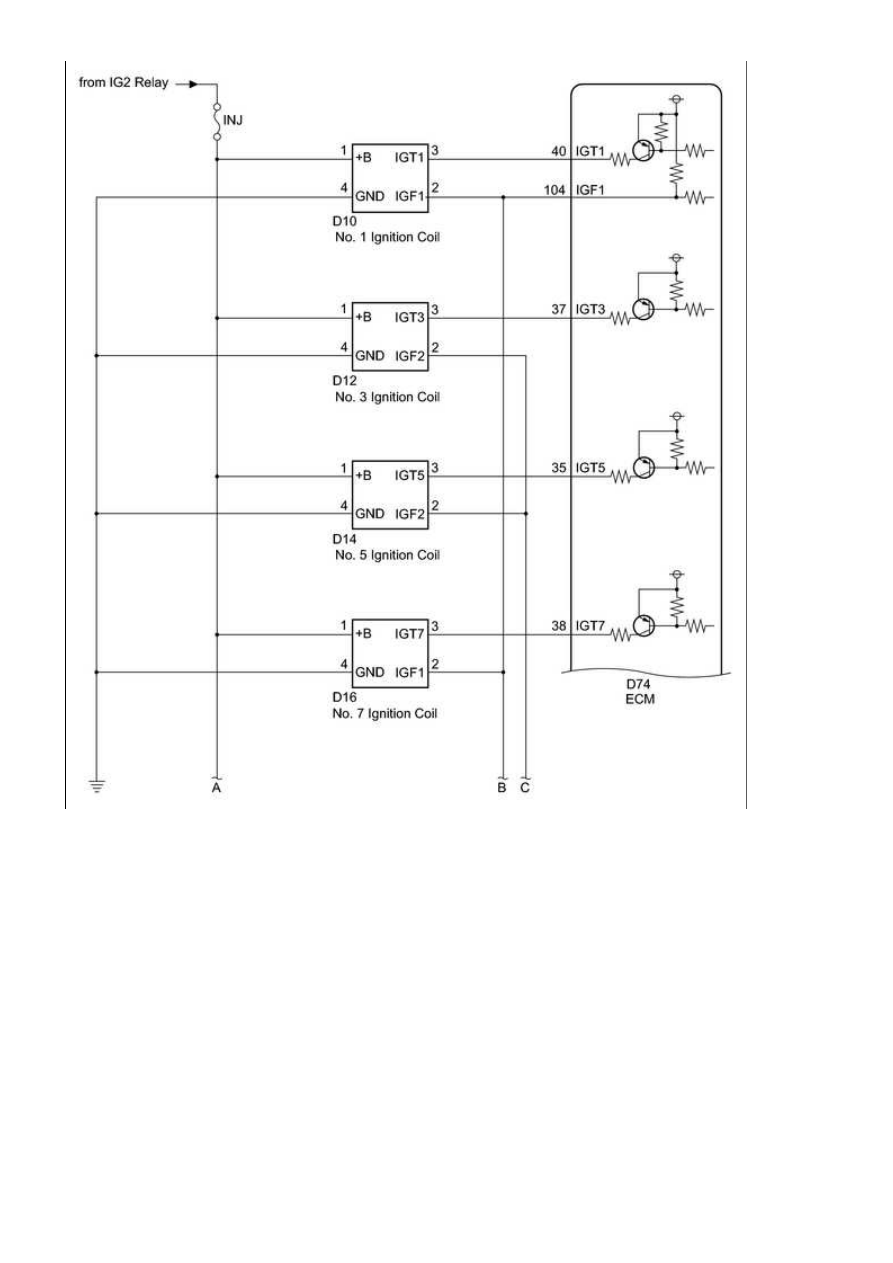

WIRING DIAGRAM
