OK:

Blind Spot Monitor Beam Axis Confirmation performs normally.

NG

REPLACE BLIND SPOT MONITOR SENSOR LH

OK

END

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003WW707LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: U0100,U0126,U0129,U0142; Lost

Communication with ECM / PCM "A"; 2015 MY Tundra [08/2014 -        ]

DTC

U0100

Lost Communication with ECM / PCM "A"

DTC

U0126

Lost Communication with Steering Angle Sensor Module

DTC

U0129

Lost Communication with Brake System Control Module

DTC

U0142

Lost Communication with Body Control Module "B"

DESCRIPTION

These DTCs are stored if there is a malfunction in the CAN communication system connected to the blind spot

monitor sensor.

HINT:

If CAN communication system DTCs are stored, they may also be stored for other systems.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0100

Lost communication with ECM

CAN communication

system

U0126

Lost communication with steering sensor

U0129

Lost communication with skid control ECU (brake actuator assembly)

U0142

Lost communication with main body ECU (driver side junction block

assembly)

INSPECTION PROCEDURE

NOTICE:

When checking for DTCs, make sure that the blind spot monitor main switch assembly (warning canceling

switch assembly) is on.

PROCEDURE

1.

CHECK DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Result

RESULT

PROCEED TO

DTCs are output

A

No DTCs are output

B

HINT:

If CAN communication system DTCs are stored, they may also be stored for other systems.
If the CAN communication system has been inspected and repaired, the DTCs will not be output when
rechecking for DTCs.
If these DTCs are output frequently, duplicate the conditions that cause the problem symptoms and

perform the inspection again, even though the DTC was not output when rechecking for DTCs



.

B

USE SIMULATION METHOD TO CHECK

A

GO TO CAN COMMUNICATION SYSTEM

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004S2Y01OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: U0232; Lost Communication with Blind

Spot Monitor Slave Module; 2015 MY Tundra [08/2014 -        ]

DTC

U0232

Lost Communication with Blind Spot Monitor Slave Module

DESCRIPTION

This DTC is stored when the blind spot monitor sensor RH judges that there is a communication problem with the

blind spot monitor sensor LH.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

U0232

The blind spot monitor sensor RH cannot receive signals from the

blind spot monitor sensor LH.

CAN communication

Line

Harness or connector

Blind spot monitor

sensor LH

Blind spot monitor

sensor RH

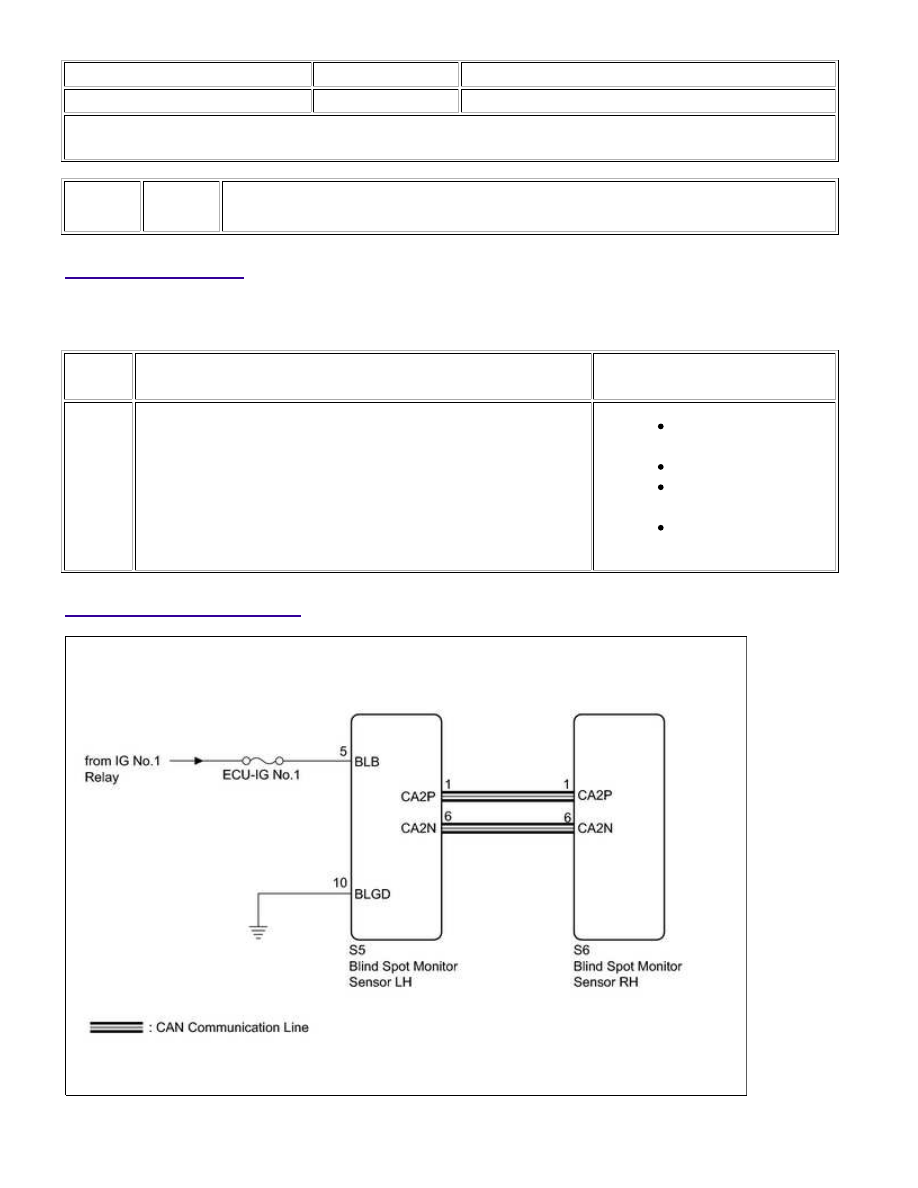

WIRING DIAGRAM
