Toyota Tundra (2015 year). Manual - part 145

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004S3401KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: C1ABB; Blind Spot Monitor Master Module

Beam Axis Inspection Incomplete; 2015 MY Tundra [08/2014 -        ]

DTC

C1ABB

Blind Spot Monitor Master Module Beam Axis Inspection Incomplete

DESCRIPTION

This DTC is stored when a beam axis inspection has not been performed for the blind spot monitor sensor RH.

HINT:

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1ABB

A beam axis inspection has not been performed.

Blind spot monitor sensor RH

INSPECTION PROCEDURE

PROCEDURE

1.

PROCEED TO TEST MODE (BLIND SPOT MONITOR BEAM AXIS INSPECTION)

(a) Change the blind spot monitor sensor RH to Test Mode using the Techstream.

HINT:

Refer to Blind Spot Monitor Beam Axis Inspection



.

NEXT

END

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004S2W01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: C1ABC; Blind Spot Monitor Slave Module

Beam Axis Inspection Incomplete; 2015 MY Tundra [08/2014 -        ]

DTC

C1ABC

Blind Spot Monitor Slave Module Beam Axis Inspection Incomplete

DESCRIPTION

This DTC is stored when a beam axis inspection has not been performed for the blind spot monitor sensor LH.

HINT:

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1ABC

A beam axis inspection has not been performed.

Blind spot monitor sensor LH

INSPECTION PROCEDURE

PROCEDURE

1.

PROCEED TO TEST MODE (BLIND SPOT MONITOR BEAM AXIS INSPECTION)

(a) Change the blind spot monitor sensor LH to Test Mode using the Techstream.

HINT:

Refer to Blind Spot Monitor Beam Axis Inspection



.

NEXT

END

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ADP03YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: C1ABD,C1ABE; Short to +B in Buzzer;

2015 MY Tundra [08/2014 -        ]

DTC

C1ABD

Short to +B in Buzzer

DTC

C1ABE

Short to GND or Open in Buzzer

DESCRIPTION

DTC C1ABD is stored when the blind spot monitor sensor LH detects a +B short in rear cross traffic

alert buzzer (blind spot monitor buzzer) circuit.

DTC C1ABE is stored when the blind spot monitor sensor LH detects a ground short or open in rear

cross traffic alert buzzer (blind spot monitor buzzer) circuit.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1ABD

canceling switch assembly) is on with ignition

switch ON.

The blind spot monitor sensor is not sending

voltage to the buzzer but the buzzer receives

voltage above a specified level for a specified

sensor LH

Rear cross traffic alert

buzzer (blind spot

monitor buzzer)

Harness or connector

C1ABE

canceling switch assembly) is on with ignition

switch ON.

The current flowing to the buzzer is below a

specified value when buzzer operation voltage is

being sent to the buzzer.

Blind spot monitor

sensor LH

Rear cross traffic alert

buzzer (blind spot

monitor buzzer)

Harness or connector

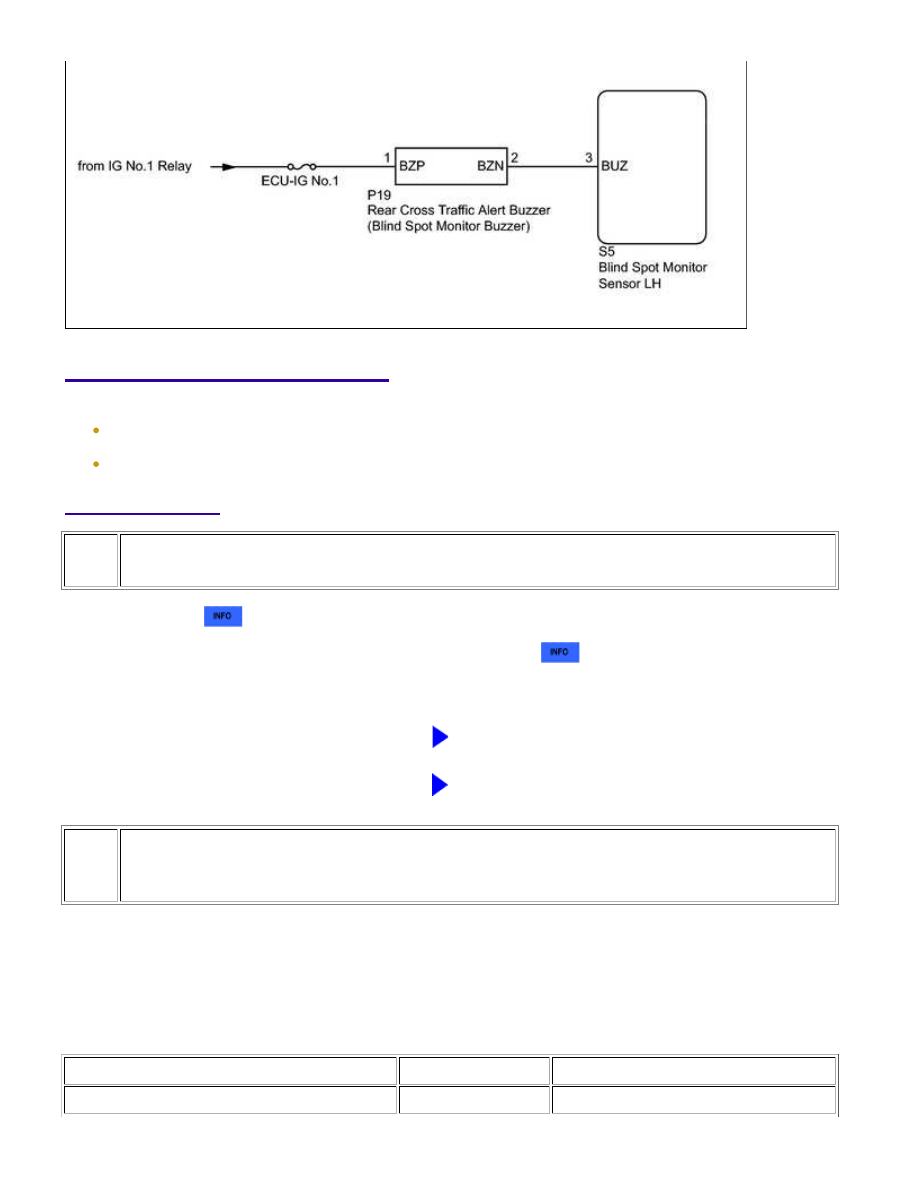

WIRING DIAGRAM

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

INSPECTION PROCEDURE

NOTICE:

When checking for DTCs, make sure that the blind spot main switch assembly (warning canceling switch
assembly) is on.
Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK DTC

(a) Clear the DTCs



.

(b) Recheck for DTCs and check if the same DTC is output again



.

OK:

No DTCs are output.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK HARNESS AND CONNECTOR (REAR CROSS TRAFFIC ALERT BUZZER - BATTERY
AND BLIND SPOT MONITOR SENSOR LH)

(a) Disconnect the P19 rear cross traffic alert buzzer (blind spot monitor buzzer) connector.

(b) Disconnect the S5 blind spot monitor sensor LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P19-2 (BZN) - S5-3 (BUZ)

Always

Below 1 Ω
