Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

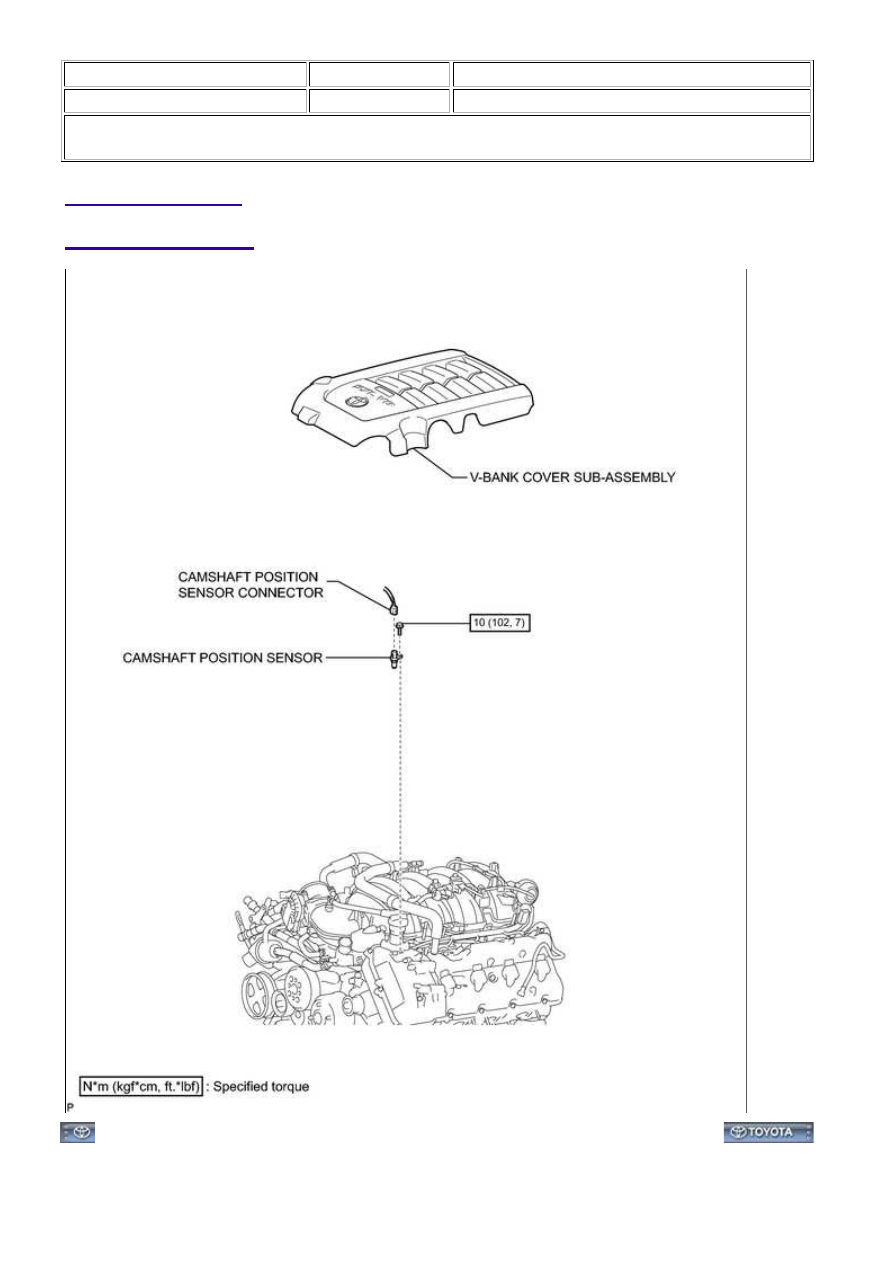

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031Y7024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

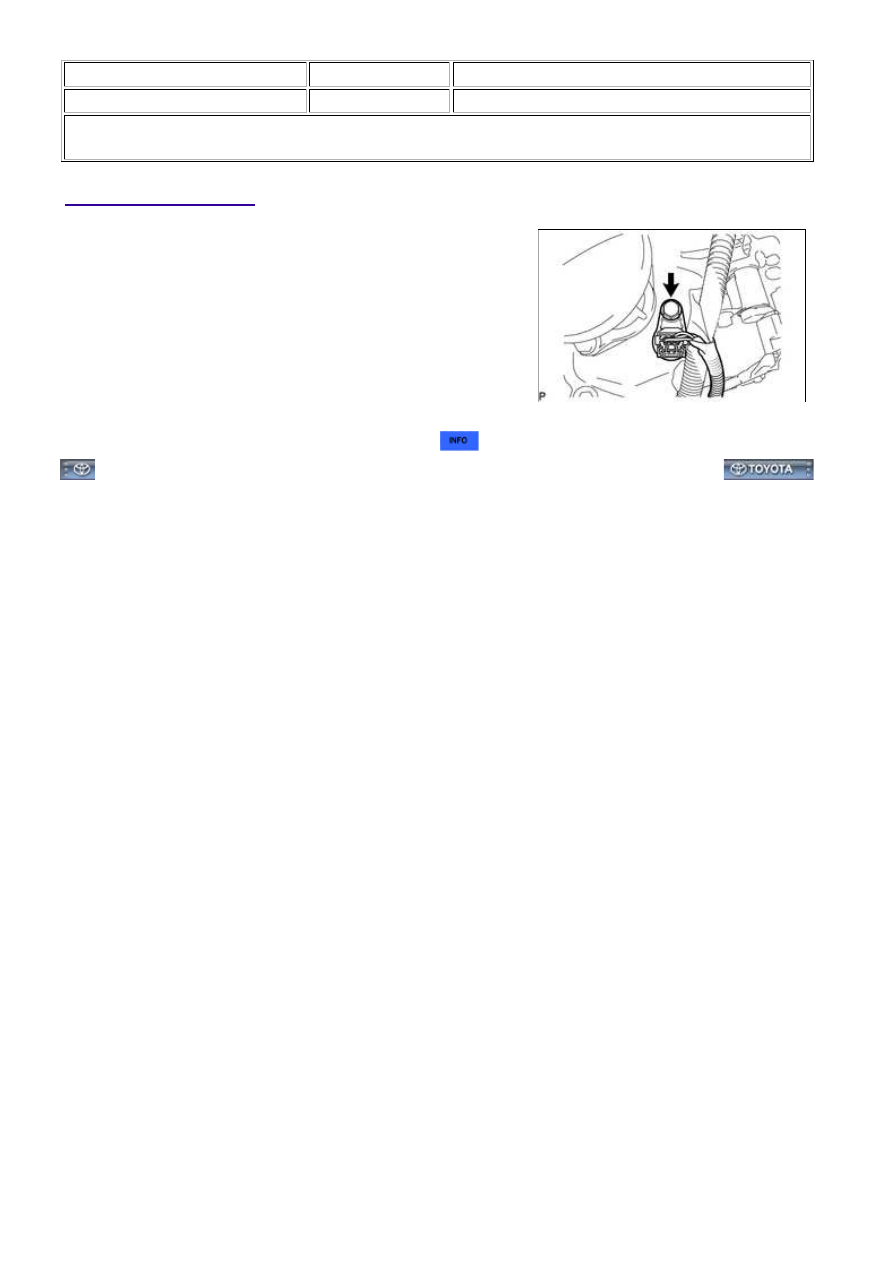

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE CAMSHAFT POSITION SENSOR

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031Y5024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

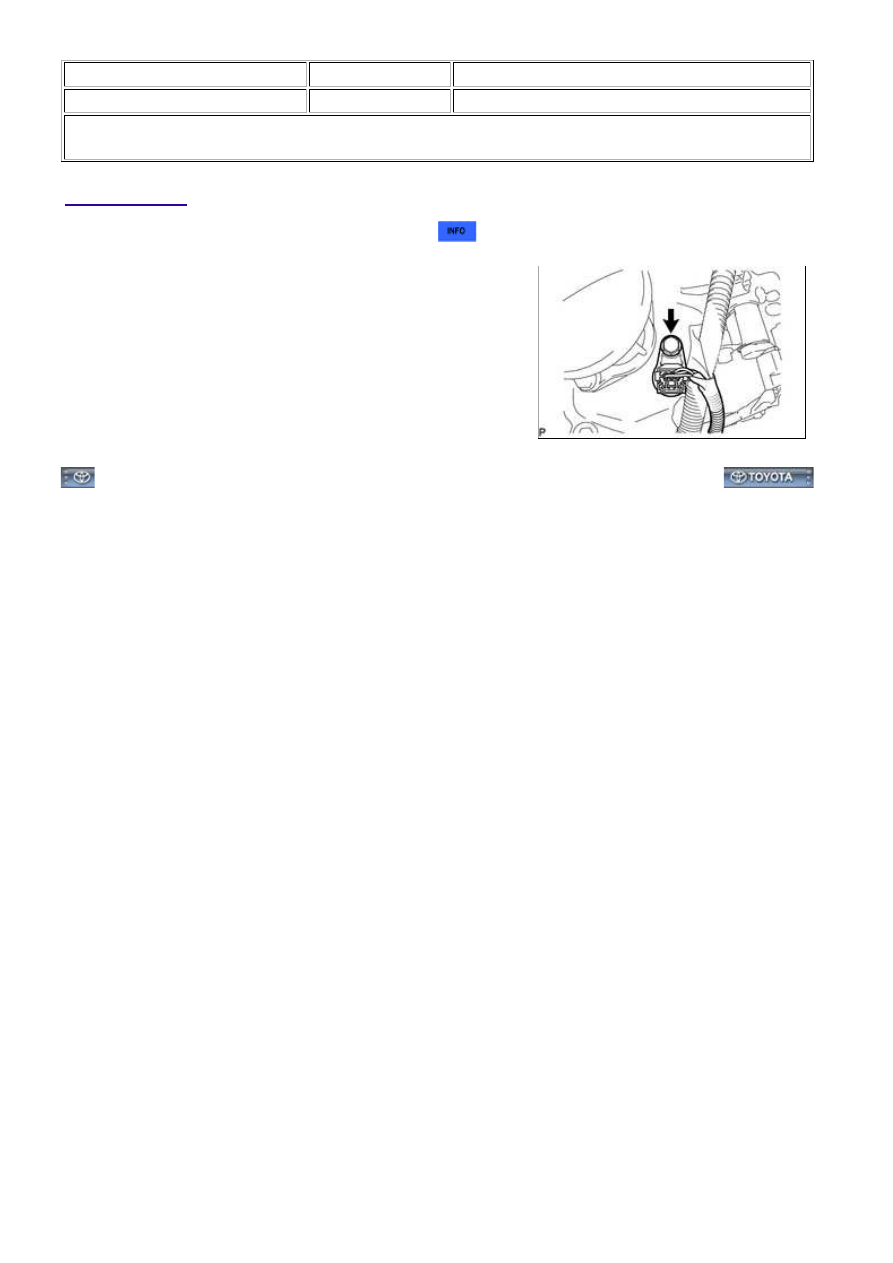

INSTALLATION

1. INSTALL CAMSHAFT POSITION SENSOR

(a) Install the sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the sensor connector.

2. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PQX025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CIRCUIT OPENING RELAY: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

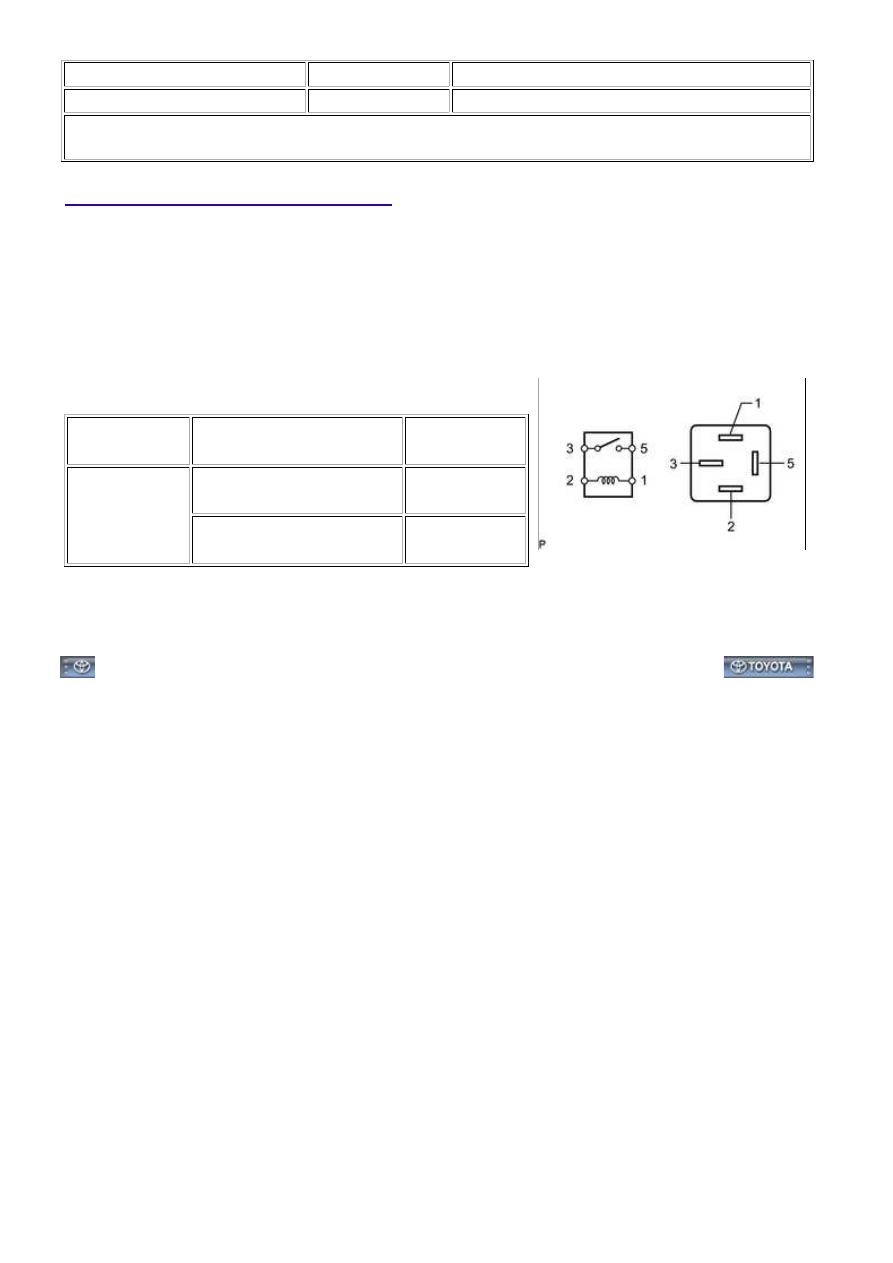

ON-VEHICLE INSPECTION

1. REMOVE CIRCUIT OPENING RELAY (C/OPN)

(a) Remove the circuit opening relay from the engine room relay block.

2. INSPECT CIRCUIT OPENING RELAY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

When no battery voltage is

applied to terminals 1 and 2

10 kΩ or higher

When battery voltage is

applied to terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

3. INSTALL CIRCUIT OPENING RELAY
