Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003214025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

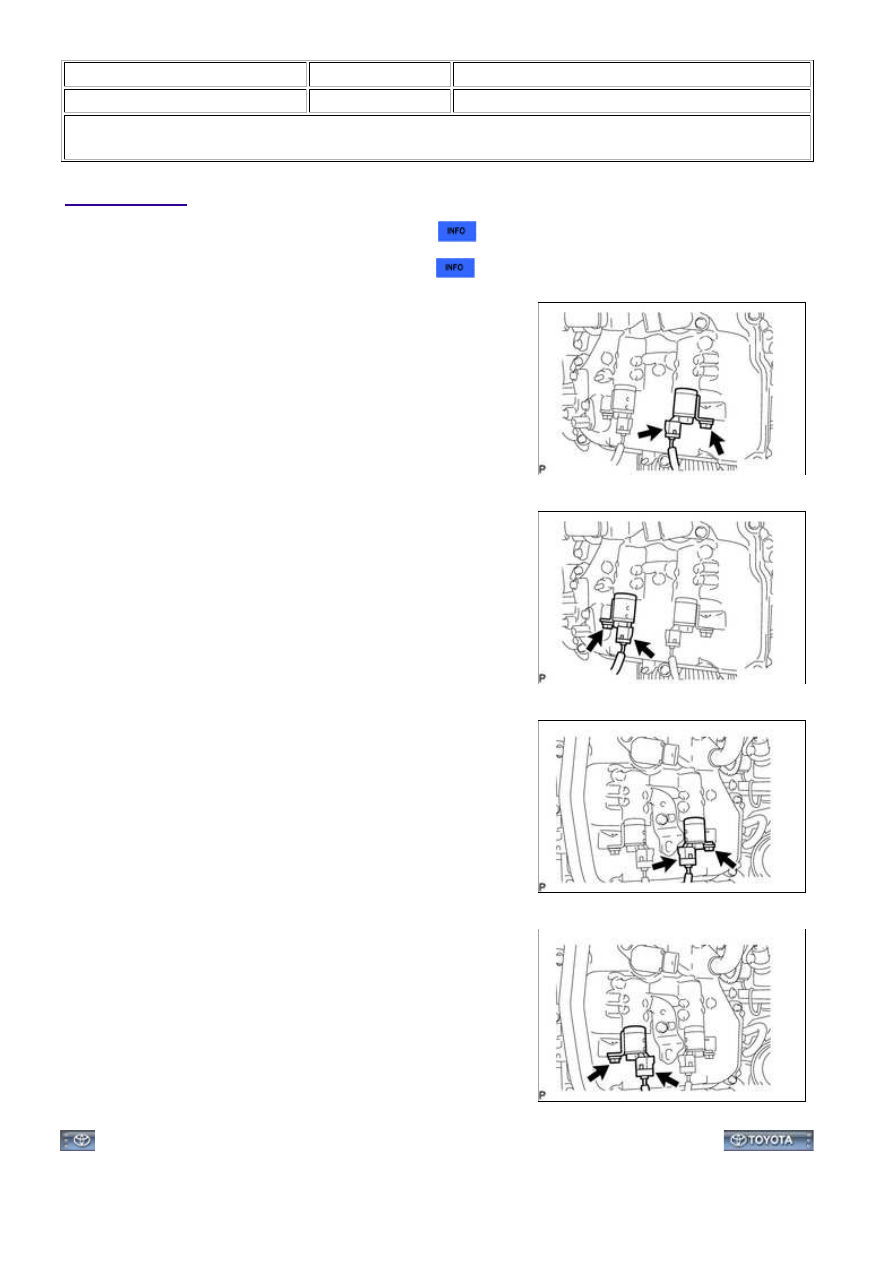

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

4. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

5. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

6. REMOVE CAMSHAFT TIMING OIL CONTROL VALVE

(b) Remove the bolt and oil control valve.

(c) Remove the O-ring from the oil control valve.

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTR...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PPY03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

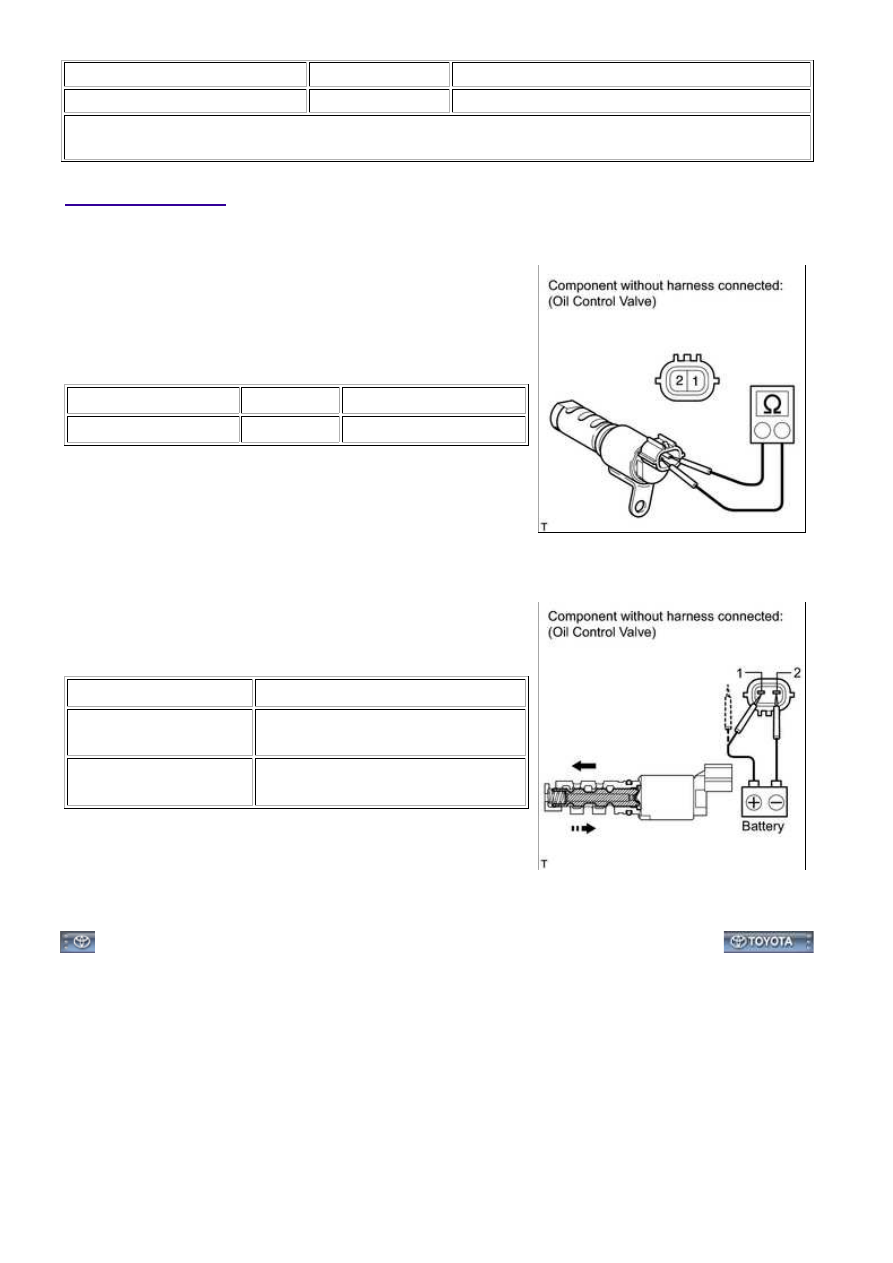

1. INSPECT CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

6.9 to 7.9 Ω

If the result is not as specified, replace the oil control valve

assembly.

(b) Connect the battery's positive (+) lead to terminal 1 and the

negative (-) lead to terminal 2, and check the movement of

the valve.

OK:

CONDITION

SPECIFIED CONDITION

Battery positive (+)

voltage is applied

Valve moves in left arrow direction

shown in the illustration

Battery positive (+)

voltage is cut off

Valve moves in right arrow direction

shown in the illustration

If the result is not as specified, replace the oil control valve

assembly. If the valve cannot return properly because of

foreign matter, a small pressure leak in the advanced

direction may occur and a DTC may be output.

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTR...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003213025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

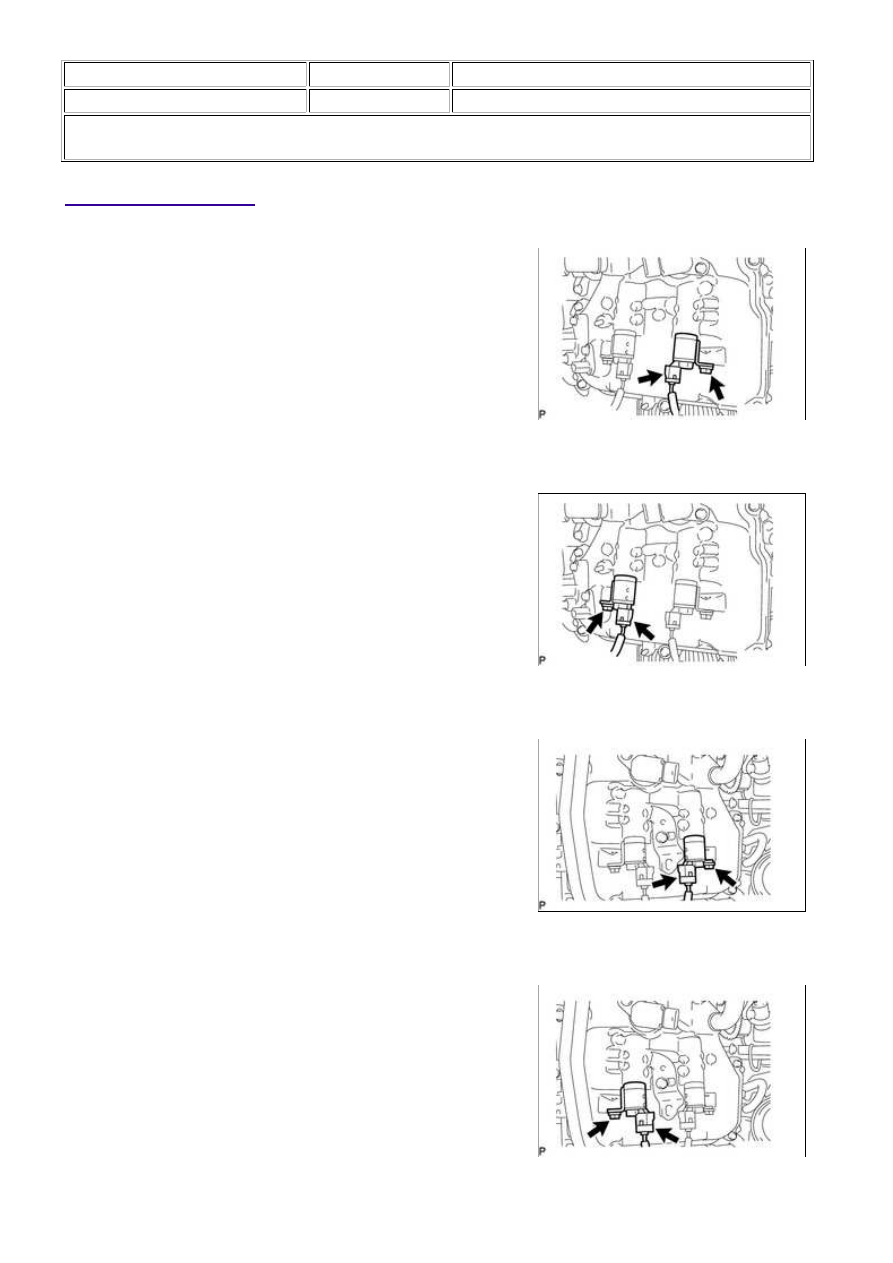

1. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

2. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

3. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

4. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

3UR-FBE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTR...

5. INSTALL AIR CLEANER HOSE ASSEMBLY

6. INSTALL V-BANK COVER SUB-ASSEMBLY
