Toyota Tundra (2015 year). Manual - part 1455

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WV023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

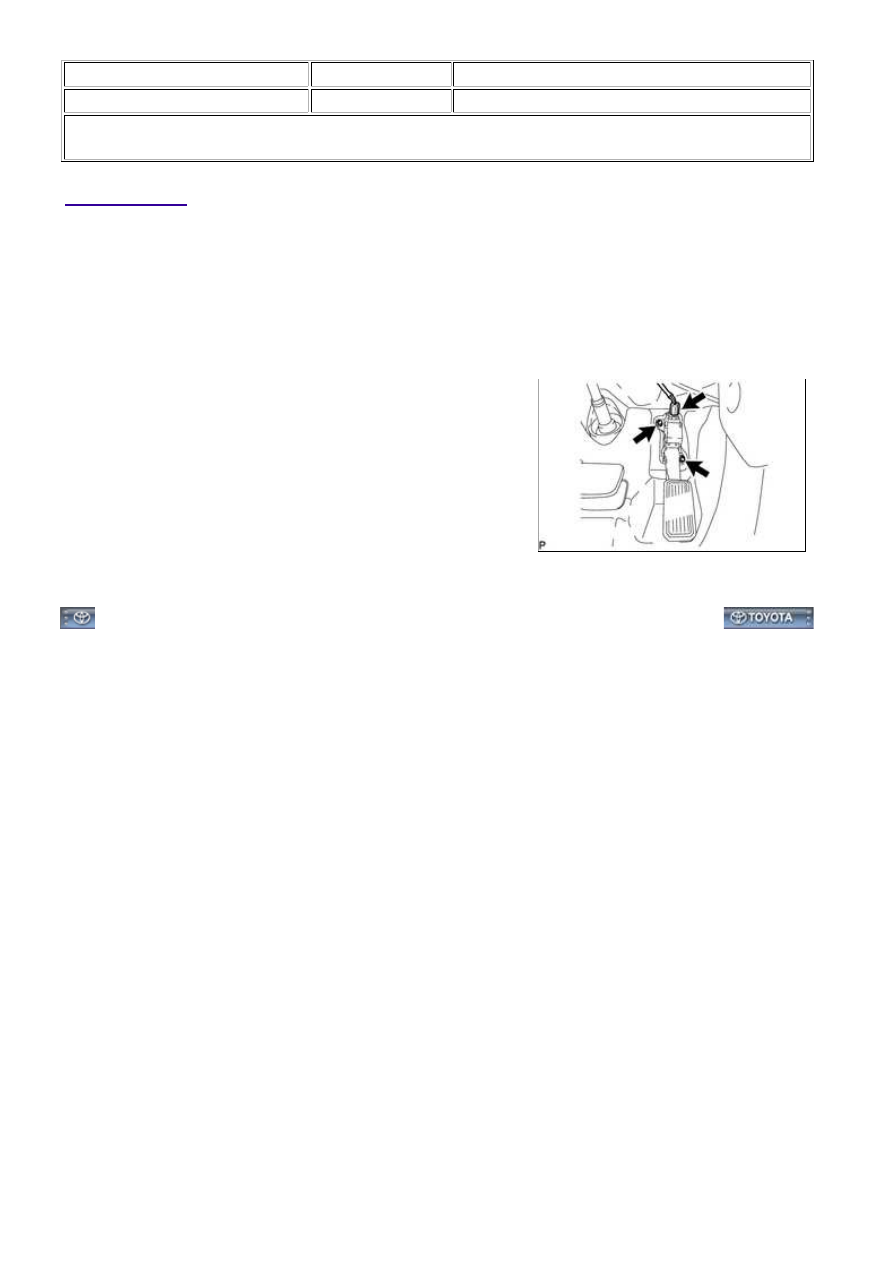

REMOVAL

1. REMOVE ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Disconnect the accelerator pedal position sensor connector.

(b) Remove the 2 nuts and accelerator pedal rod.

3UR-FBE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WT023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

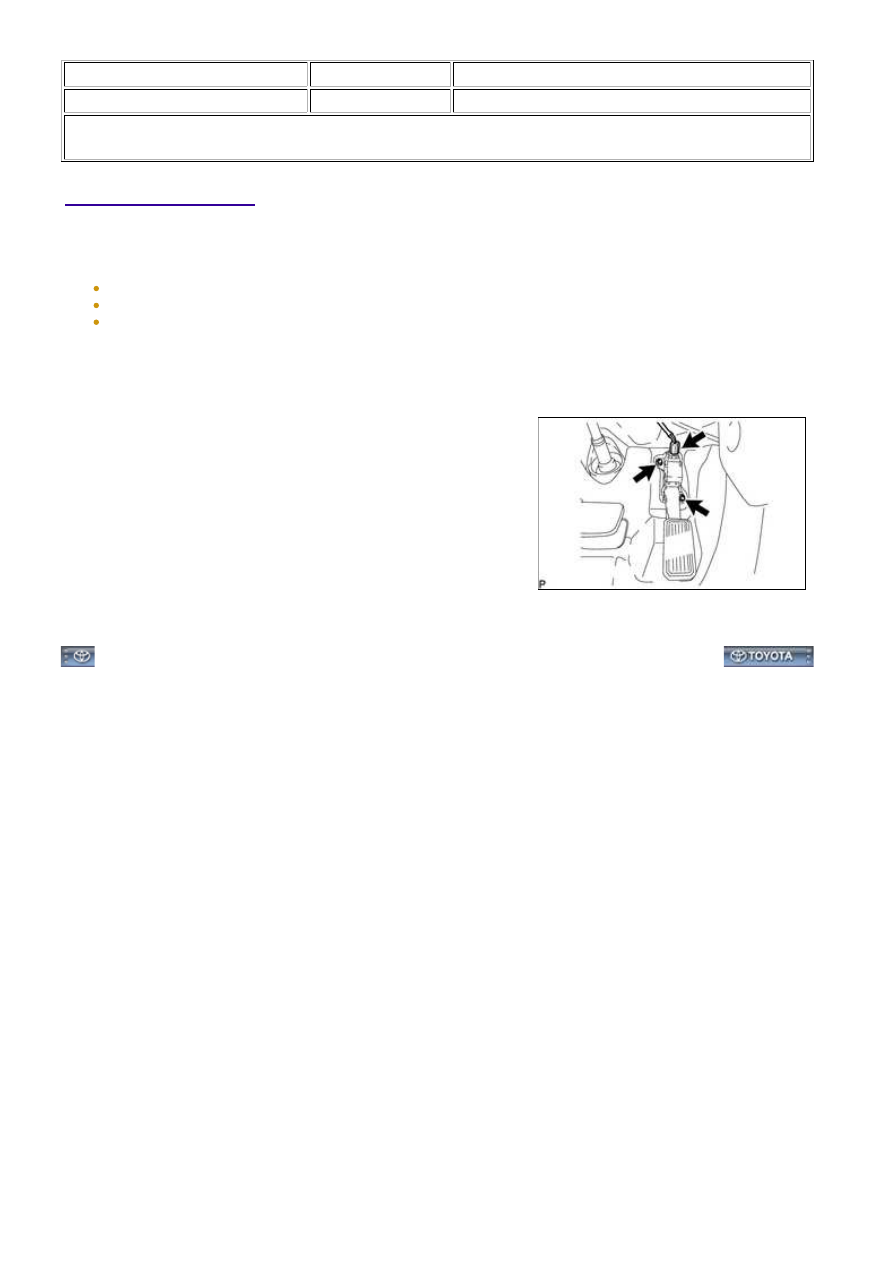

INSTALLATION

1. INSTALL ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

Avoid physical shocks to the accelerator pedal rod assembly.
Do not disassemble the accelerator pedal rod assembly.
This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Install the accelerator pedal rod with the 2 nuts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the accelerator pedal position sensor connector.

3UR-FBE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031YG023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

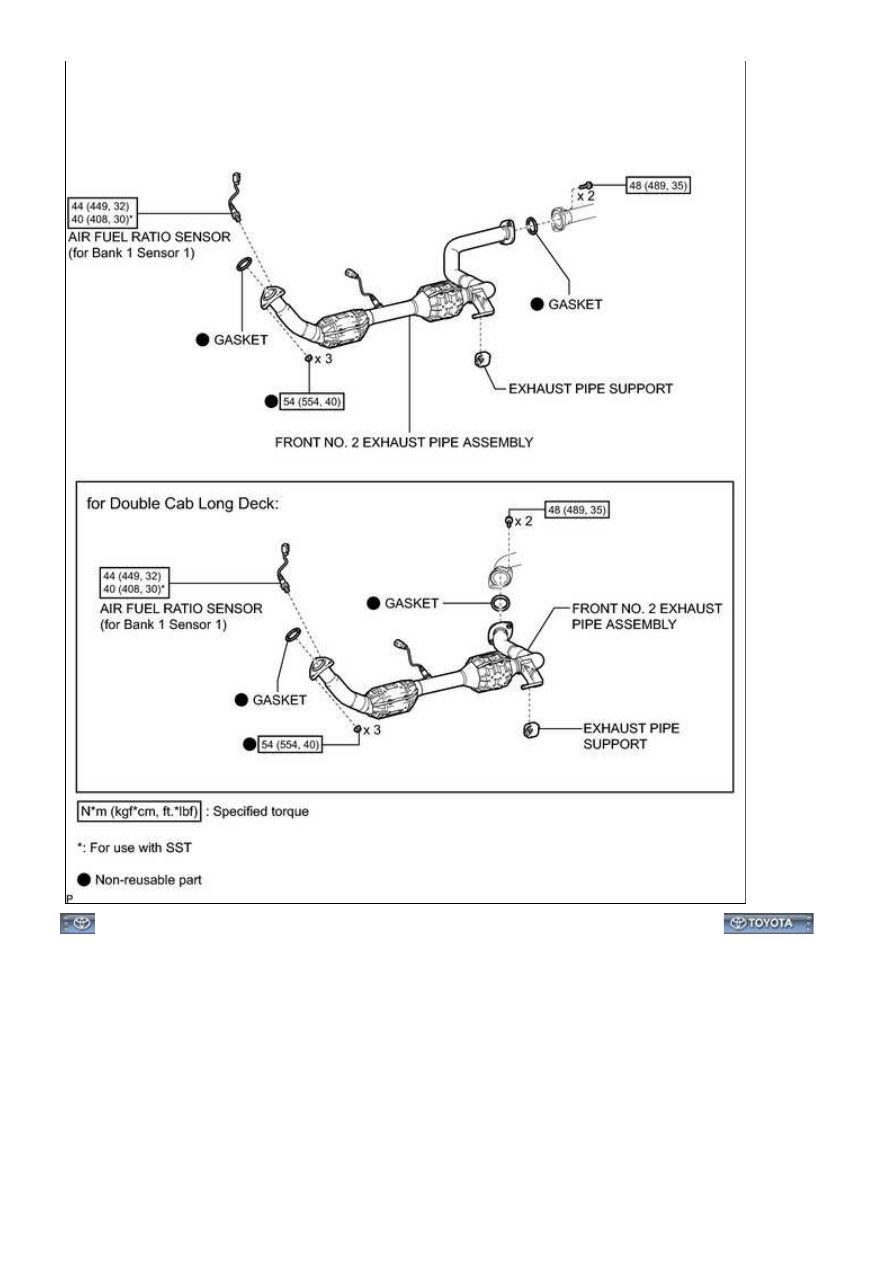

Title: 3UR-FBE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION
