Toyota Tundra (2015 year). Manual - part 1433

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001LD9025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL RADIATOR DRAIN COCK PLUG

(a) Install a new O-ring to the drain plug.

(b) Install the drain plug.

3UR-FBE COOLING: RADIATOR: REASSEMBLY; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000146503QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL RADIATOR ASSEMBLY

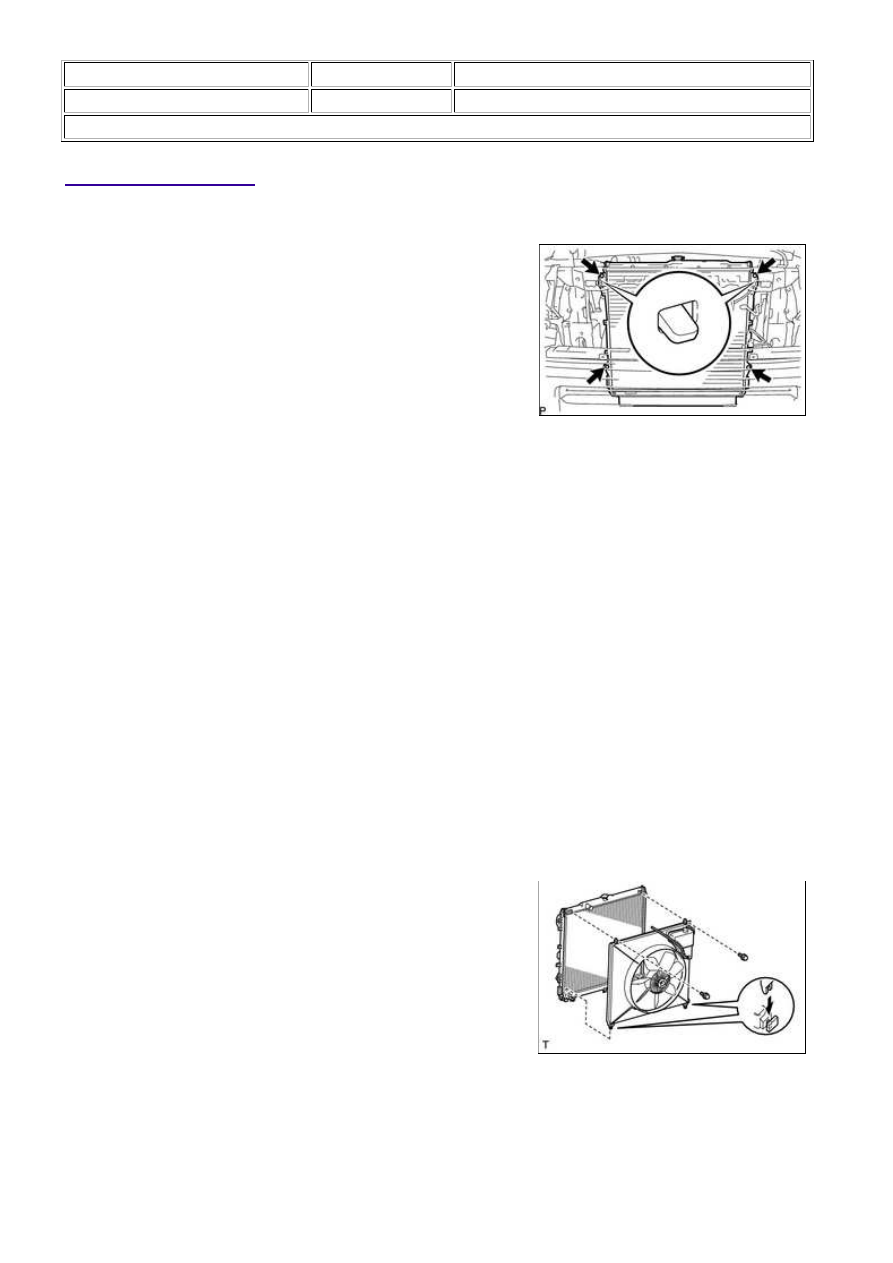

(a) Set the radiator bracket hooks to the radiator support holes.

(b) Install the radiator assembly with the 4 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

2. CONNECT RADIATOR SIDE DEFLECTOR LH

(a) Install the 3 clips to connect the radiator side deflector LH.

3. CONNECT RADIATOR SIDE DEFLECTOR RH

(a) Install the 3 clips to connect the radiator side deflector RH.

4. INSTALL FAN SHROUD

(a) Install the fan pulley to the fan bracket.

(b) Place the fan shroud together with the fan with fluid coupling between the radiator assembly and

engine.

NOTICE:

Be careful not to damage the radiator core.

(c) Temporarily install the fan with fluid coupling to the fan bracket with the 4 nuts. Tighten the nuts as

much as possible by hand.

(e) Install the fan shroud with the 2 bolts.

Torque:

6.5 N·m {66 kgf·cm, 58in·lbf}

3UR-FBE COOLING: RADIATOR: INSTALLATION; 2015 MY Tundra...

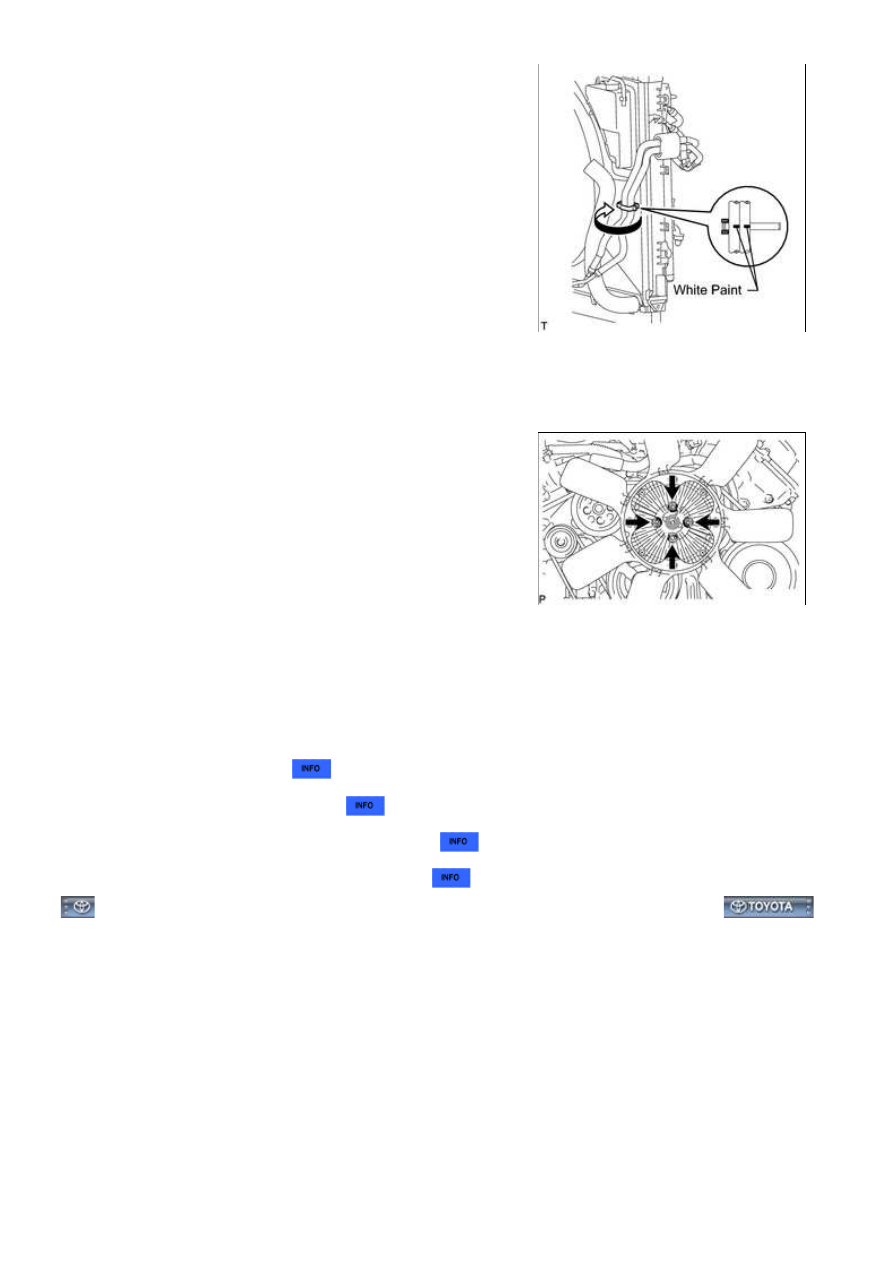

(f) for Condenser with Integrated Oil Cooler:

Pass the 2 hoses through the flexible hose clamp and close

the clamp as shown in the illustration.

(g) Connect the reservoir hose to the upper radiator tank.

(h) Install the fan and generator V-belt.

21 N·m {214 kgf·cm, 15ft·lbf}

5. CONNECT INLET RADIATOR HOSE

(a) Connect the inlet radiator hose to the radiator assembly, and slide the clamp to secure the hose.

6. CONNECT OUTLET RADIATOR HOSE

(a) Connect the outlet radiator hose to the radiator assembly, and slide the clamp to secure the hose.

7. ADD ENGINE COOLANT

8. INSPECT FOR COOLANT LEAK

9. INSTALL V-BANK COVER SUB-ASSEMBLY

10. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FBE COOLING: RADIATOR: INSTALLATION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQW024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: THERMOSTAT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

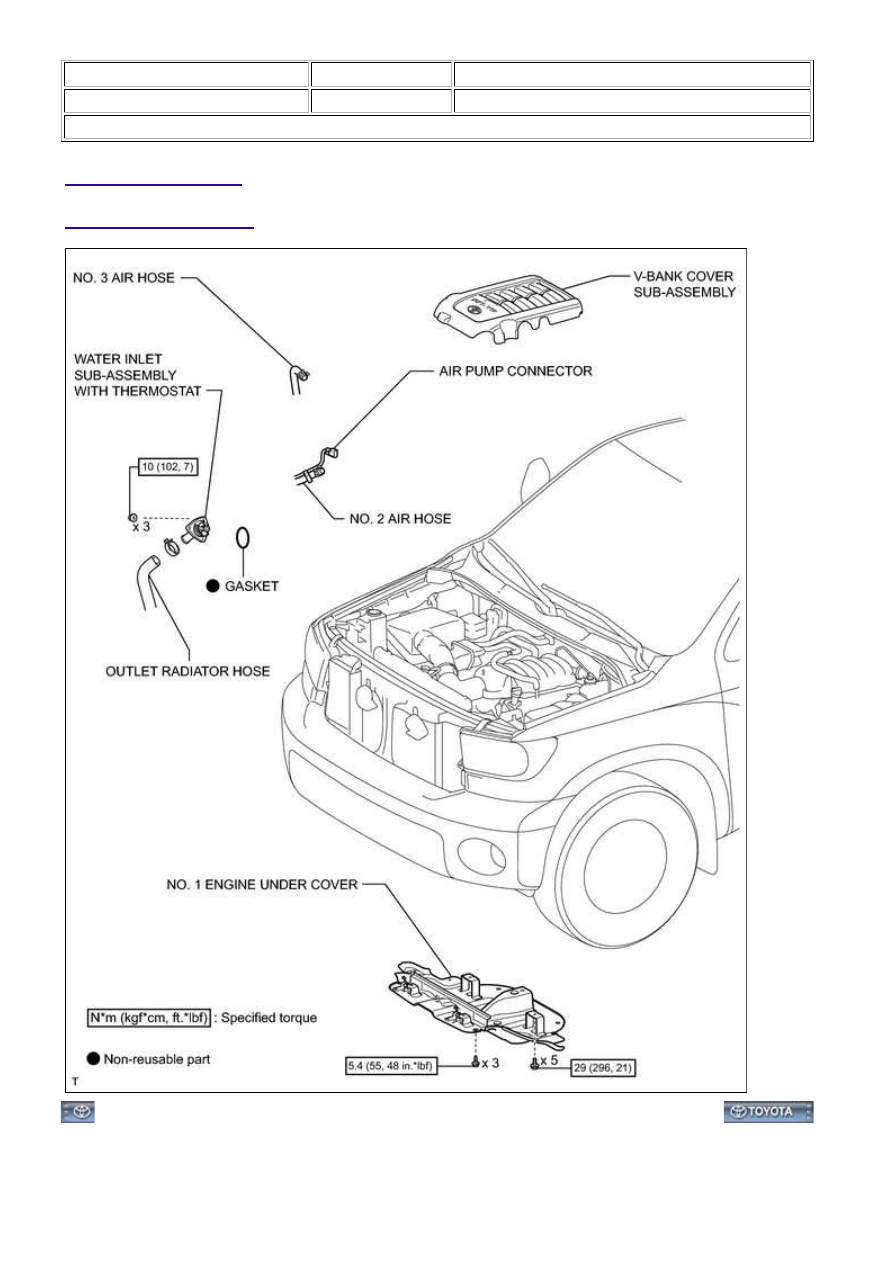

COMPONENTS

ILLUSTRATION

3UR-FBE COOLING: THERMOSTAT: COMPONENTS; 2015 MY Tu...
