Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014Y8018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

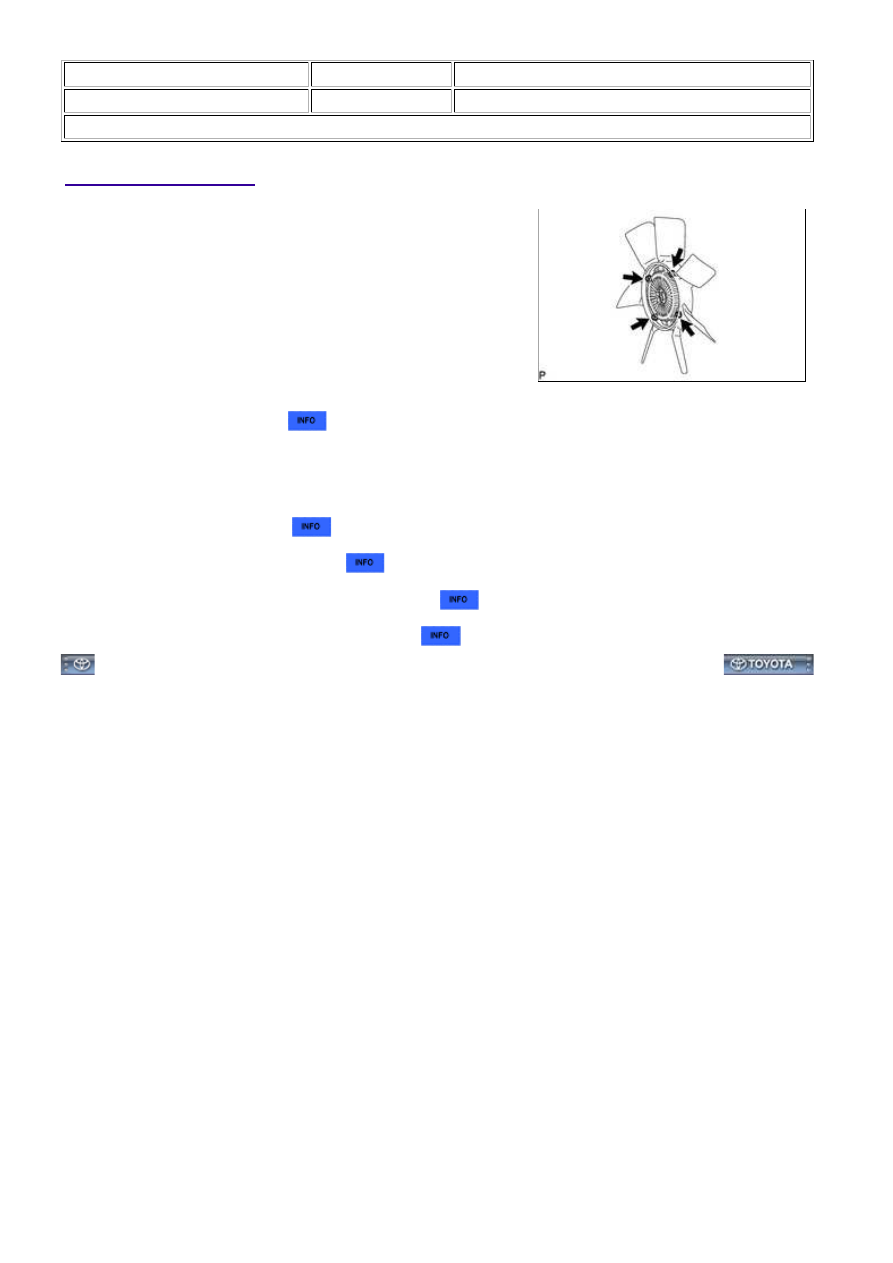

INSTALLATION

1. INSTALL FAN

(a) Install the fan to the coupling with the 4 nuts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL FAN SHROUD

3. CONNECT INLET RADIATOR HOSE

4. CONNECT OUTLET RADIATOR HOSE

5. ADD ENGINE COOLANT

6. INSPECT FOR COOLANT LEAK

7. INSTALL V-BANK COVER SUB-ASSEMBLY

8. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FBE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQY01RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

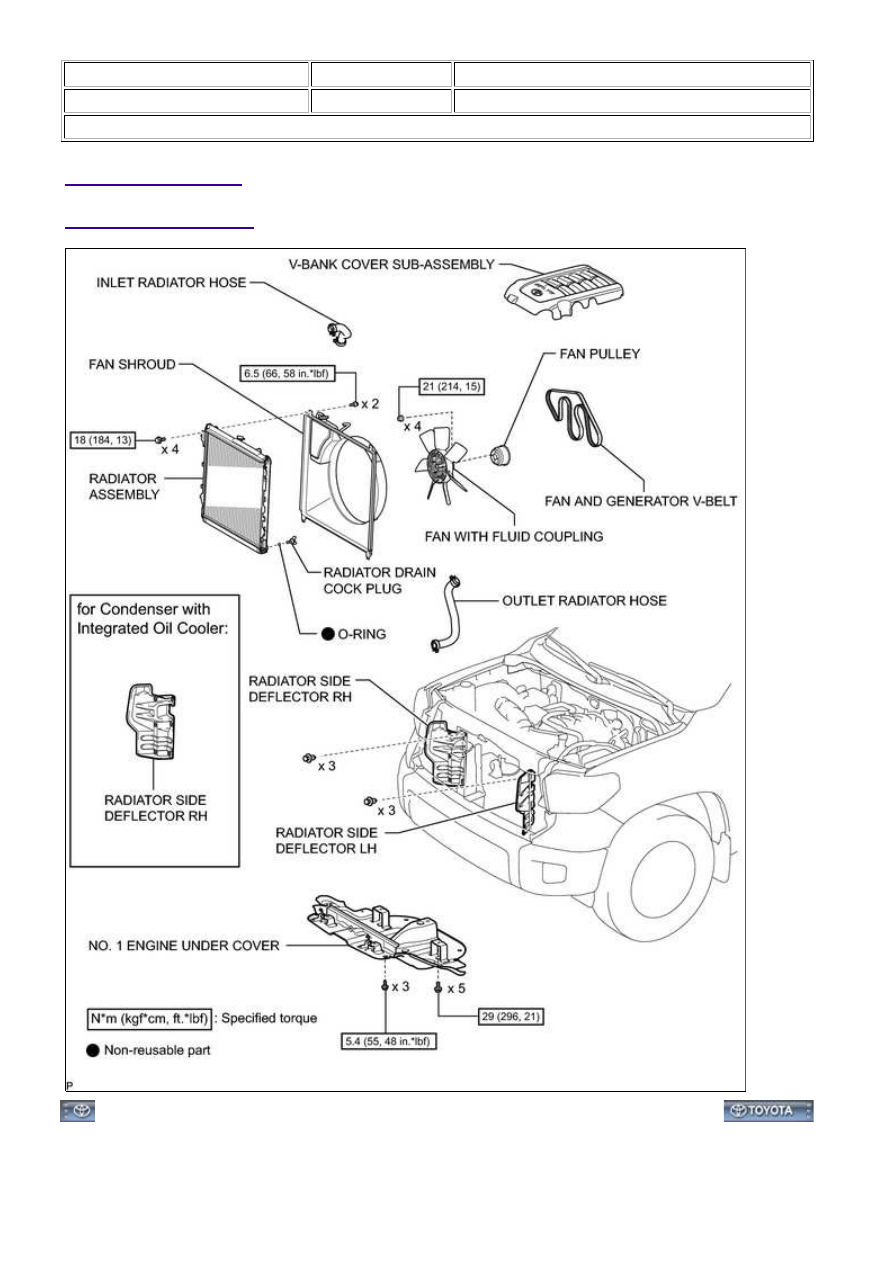

COMPONENTS

ILLUSTRATION

3UR-FBE COOLING: RADIATOR: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000XYW0ACX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE COOLING: RADIATOR: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

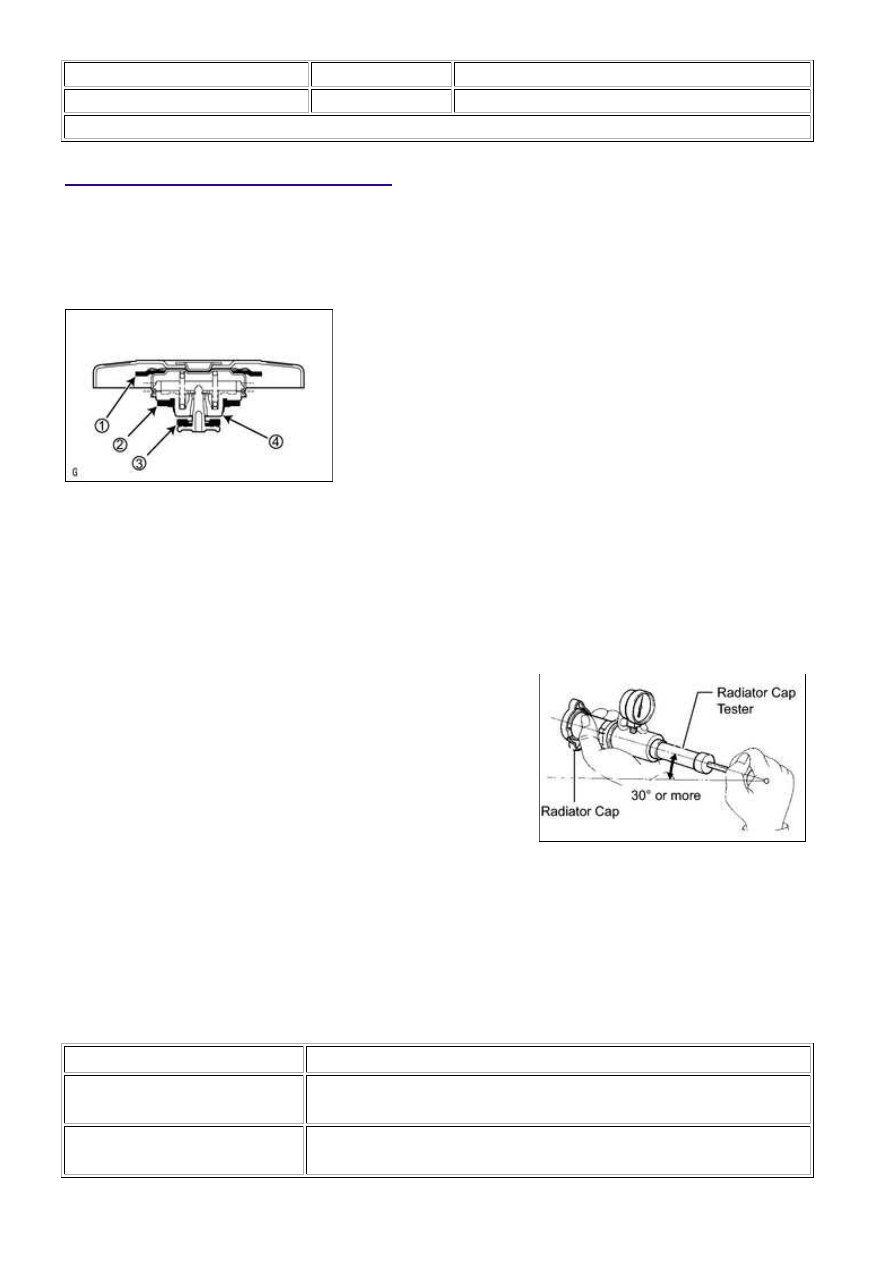

ON-VEHICLE INSPECTION

1. INSPECT RADIATOR CAP SUB-ASSEMBLY

CAUTION:

(a) Measure the valve opening pressure.

(1) If there are water stains or foreign matter on rubber packing 1, 2 or 3, clean it by using water and

finger scouring.

(2) Check that rubber packing 1, 2 and 3 are not deformed, cracked or swollen.

(3) Check that rubber packing 3 and 4 are not stuck together.

(4) Apply engine coolant to rubber packing 2 and 3.

(5) Prepare a radiator cap tester, and tilt it more than 30°.

(6) Pump the cap tester several times, and check the maximum pressure*.

Pumping speed:

1 pump per second

HINT:

*: Even if the cap cannot maintain the maximum pressure, it is not a defect.

Standard judgment criterion:

ITEM

SPECIFIED CONDITION

Standard value

(for brand-new cap)

93 to 123 kPa (1.0 to 1.3 kgf/cm

2

 , 13.5 to 17.8 psi)

Minimum standard value

(after using cap)

78.5 kPa (0.8 kgf/cm

2

 , 11.4 psi)

3UR-FBE COOLING: RADIATOR: ON-VEHICLE INSPECTION; 20...

If the maximum pressure is less than the minimum standard value, replace the radiator cap

sub-assembly.

2. INSPECT FINS FOR BLOCKAGE

(a) Check that the radiator and condenser are not blocked with leaves, dirt, or insects. Clean the hose

connections.

If the fins are blocked, wash them with water or a steam cleaner.

NOTICE:

If the distance between the steam cleaner and core is too close, the fins may be damaged.
Keep the following injection distance.

Standard injection distance:

INJECTION CONDITION

INJECTION PRESSURE

300 mm (11.8 in.)

2942 to 4903 kPa (30.0 to 50.0 kgf/cm

2

 , 427 to 711 psi)

500 mm (19.7 in.)

4903 to 7845 kPa (50.0 to 80.0 kgf/cm

2

 , 711 to 1138 psi)

If the fins are bent, straighten them with a screwdriver or pliers.
Never apply water directly onto the electric components.

(b) Dry the fins with compressed air.
