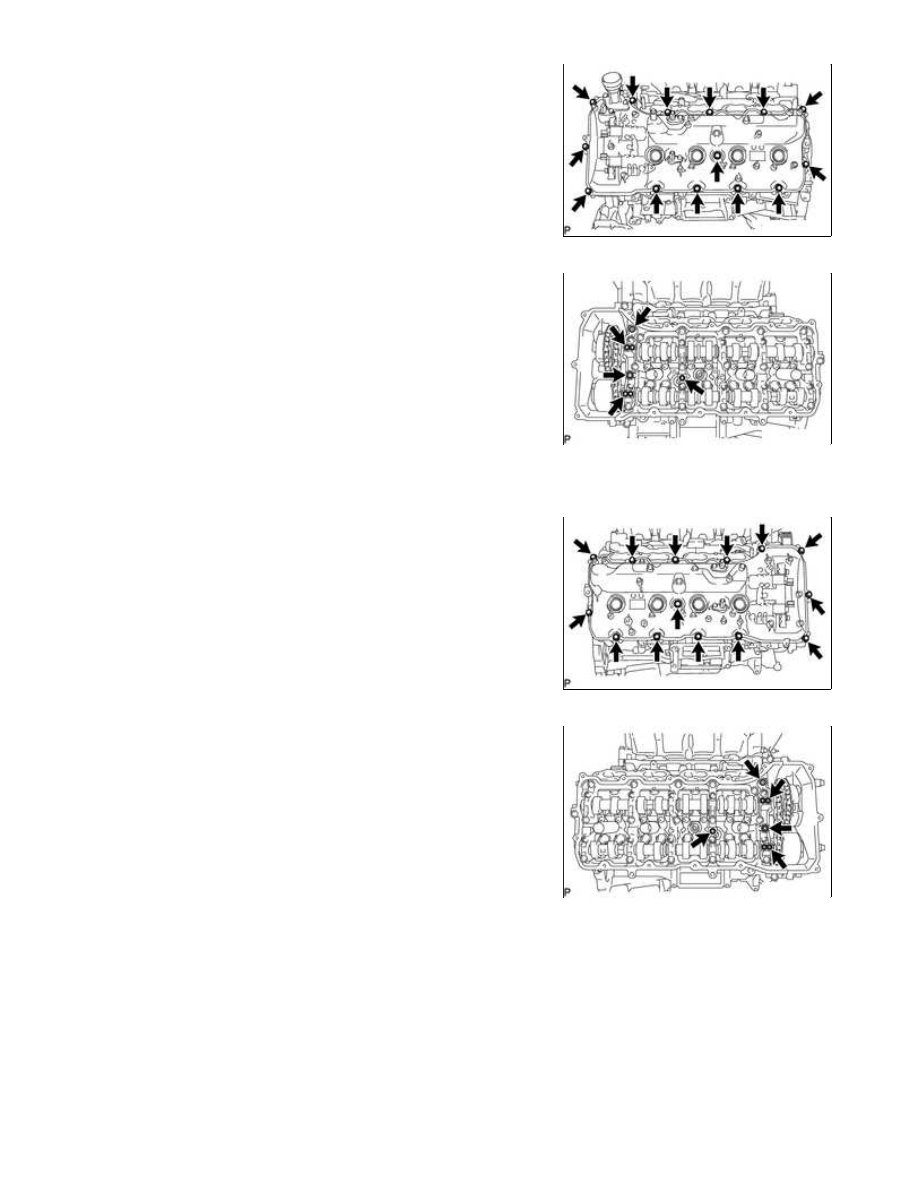

(a) Remove the 14 bolts, seal washer, cylinder head cover

sub-assembly LH and gasket.

HINT:

Make sure the removed parts are returned to the same places

they were removed from.

(b) Remove the 5 gaskets from the No. 2 camshaft bearing cap and

No. 3 camshaft bearing cap.

41. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH

(a) Remove the 14 bolts, seal washer, cylinder head cover

sub-assembly RH and gasket.

HINT:

Make sure the removed parts are returned to the same places

they were removed from.

(b) Remove the 5 gaskets from the No. 1 camshaft bearing cap and

No. 3 camshaft bearing cap.

42. REMOVE CRANKSHAFT PULLEY

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

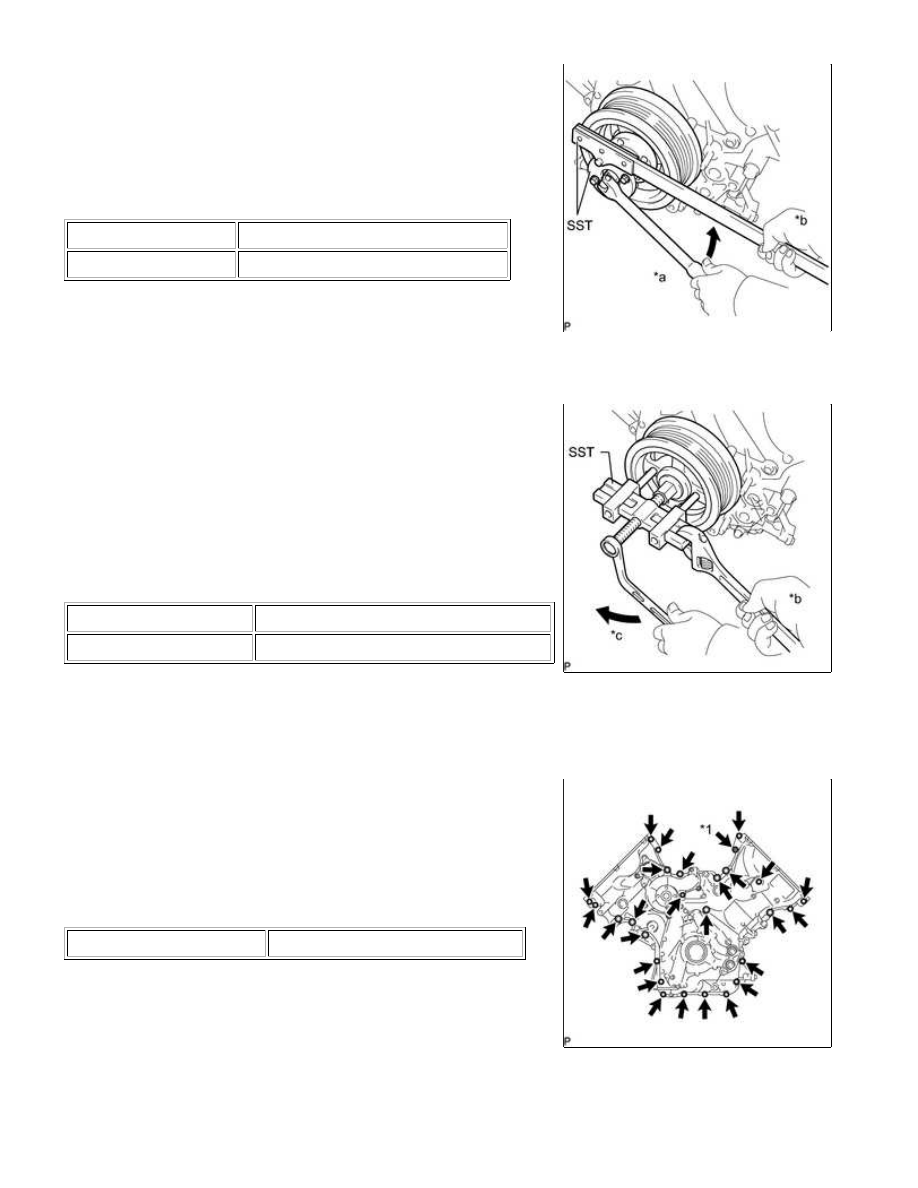

(a) Using SST, remove the crankshaft pulley set bolt.

SST: 09213-70011

SST: 09330-00021

Text in Illustration

*a

Turn

*b

Hold

(b) Temporarily install the crankshaft pulley set bolt to the crankshaft pulley until 2 or 3 threads are engaged.

(c) Using the crankshaft pulley set bolt and SST, remove the

crankshaft pulley.

SST: 09950-50013

09951-05010

09952-05010

09953-05010

09954-05011

Text in Illustration

*a

Turn

*b

Hold

(d) Remove the crankshaft pulley set bolt and SST from the crankshaft pulley.

43. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the 26 bolts and nut shown in the illustration.

Text in Illustration

*1

Nut

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

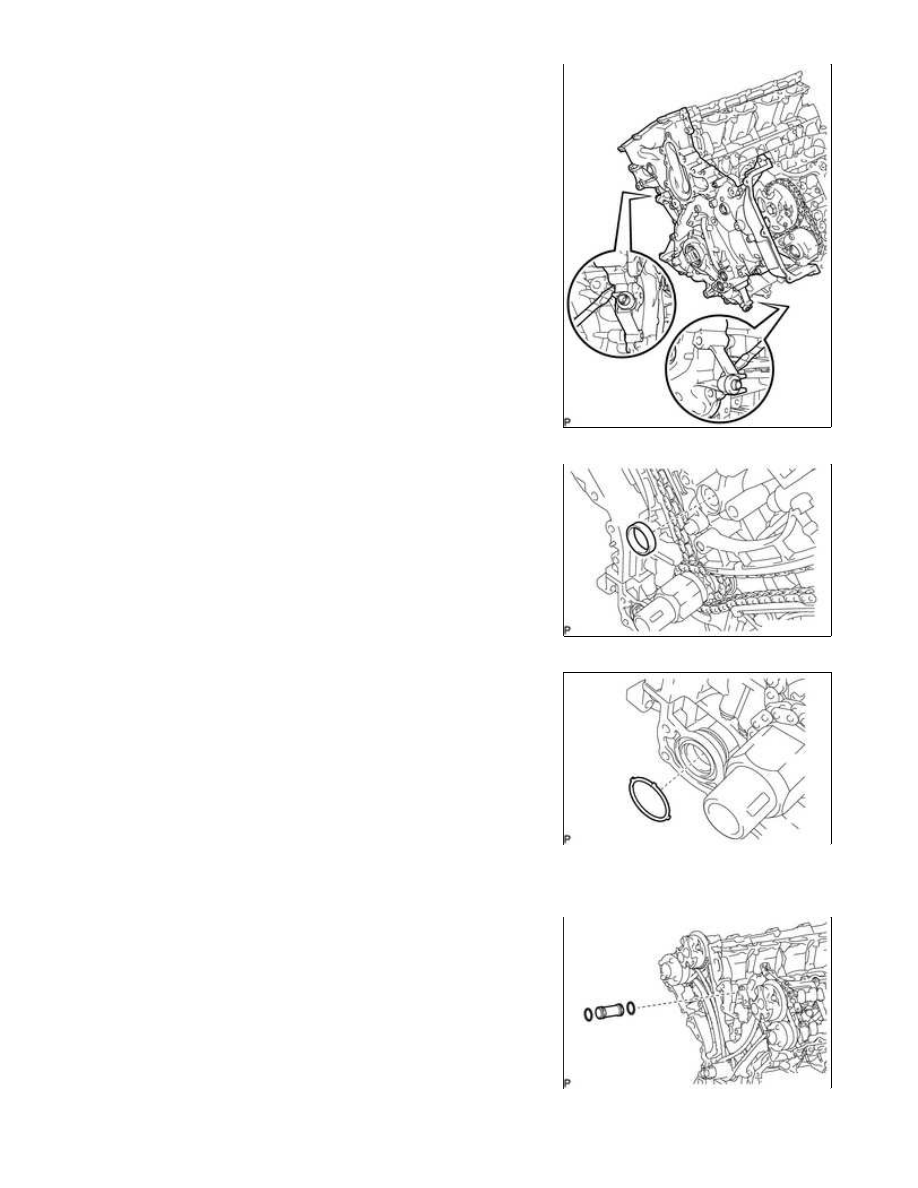

(b) Remove the timing chain cover sub-assembly by prying between

it and the cylinder head and cylinder block with a screwdriver as

shown in the illustration.

NOTICE:

Be careful not to damage the cylinder head and cylinder block

Tape the screwdriver tip before use.

(c) Remove the oil pump gasket from the cylinder block.

(d) Remove the O-ring from the oil pan sub-assembly.

44. REMOVE WATER INLET PIPE

(a) Remove the water inlet pipe from the No. 1 heat exchanger

cover.

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

(b) Remove the 2 O-rings from the water inlet pipe.

45. REMOVE FRONT CRANKSHAFT OIL SEAL

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...
