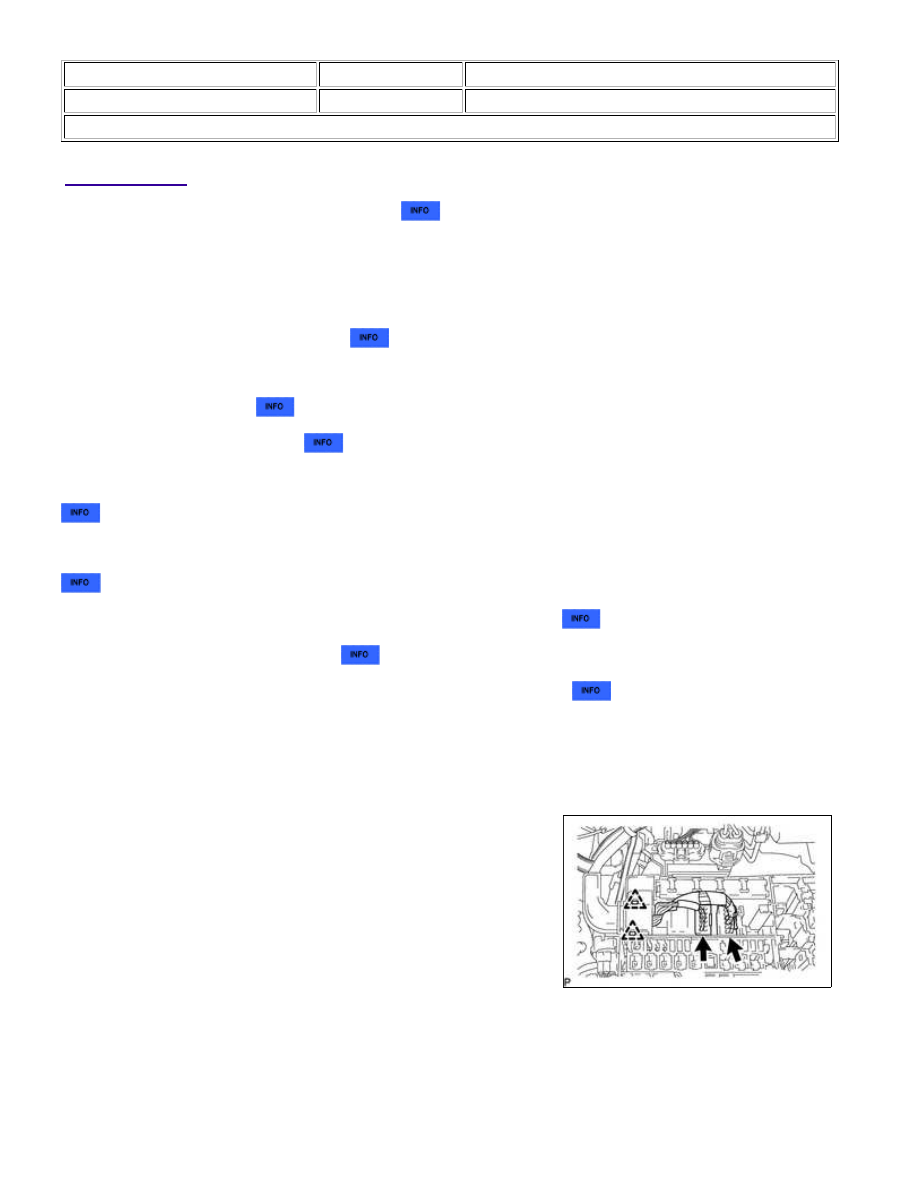

Toyota Tundra (2015 year). Manual - part 1411

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4X04FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE

2. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. DRAIN ENGINE OIL

5. DRAIN ENGINE COOLANT

6. REMOVE RADIATOR ASSEMBLY

7. REMOVE INTAKE MANIFOLD

8. REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

9. DISCONNECT NO. 1 AIR HOSE

10. REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 2)

11. DISCONNECT ENGINE WIRE

(a) Engine Room LH Side:

(1) Remove the engine room relay block cover.

(2) Disconnect the 2 connectors and detach the 2 clamps from

the engine room junction block.

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

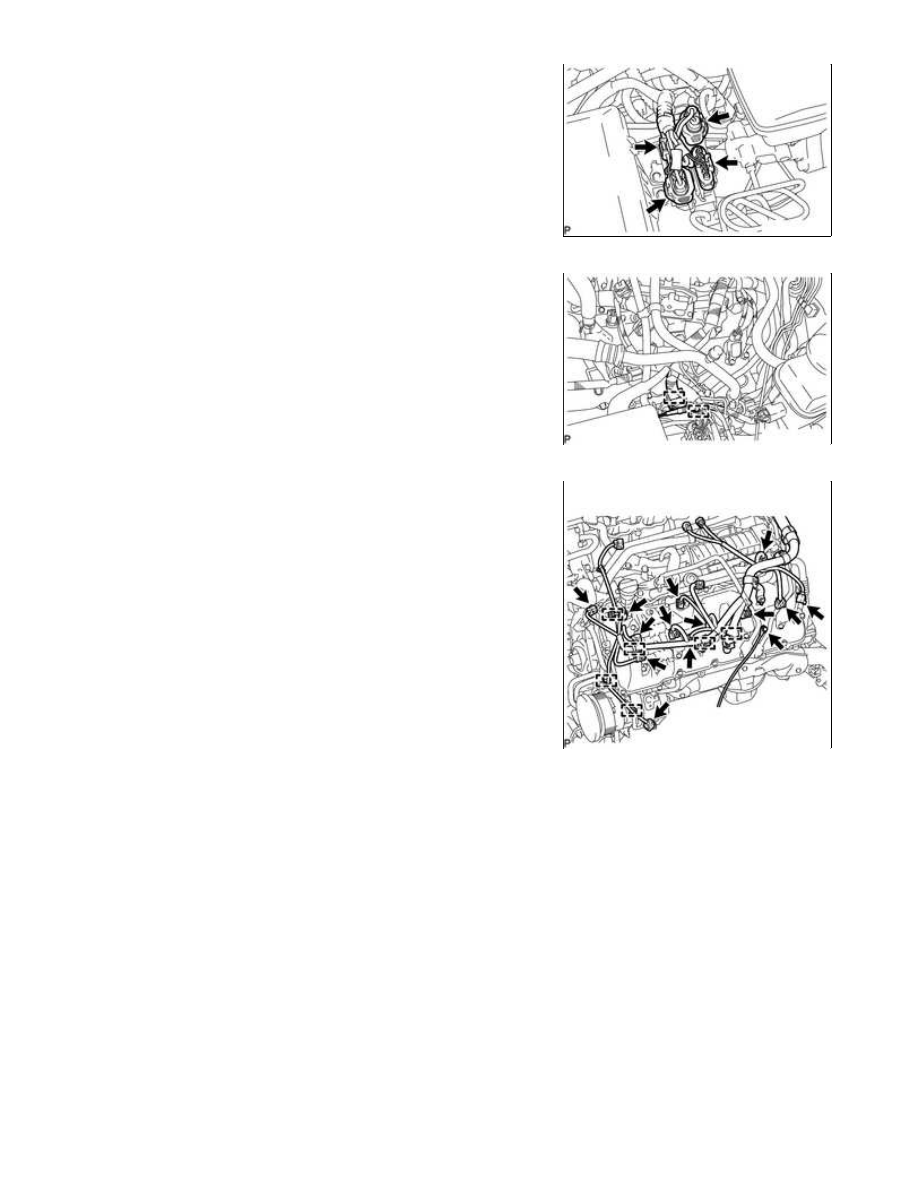

(3) Disconnect the 4 air injection control driver connectors.

(4) Disconnect the 2 wire harness clamps.

(5) Disconnect the injector connector.

(6) Disconnect the 4 ignition coil connectors.

(7) Disconnect the 2 VVT sensor connectors.

(8) Remove the bolt and ground wire LH.

(9) Disconnect the noise filter connector.

(10) Disconnect the engine coolant temperature sensor connector.

(11) Disconnect the 2 camshaft timing oil control valve connectors.

(12) Disconnect the camshaft position sensor connector.

(13) Disconnect the 6 clamps.

(14) Disconnect the cooler compressor connector.

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

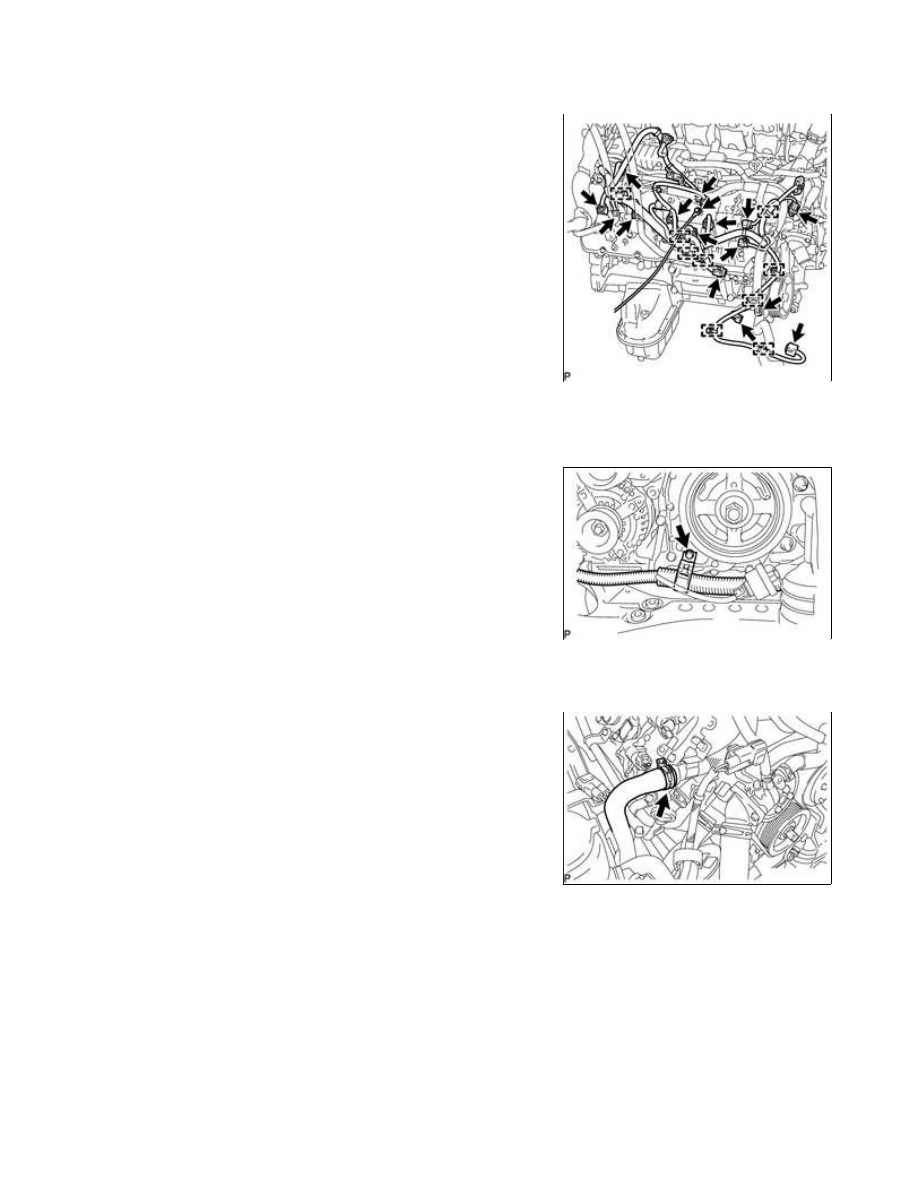

(b) Engine Room RH Side:

(1) Disconnect the 2 camshaft timing oil control valve

connectors.

(2) Disconnect the 4 ignition coil connectors.

(3) Disconnect the injector connector.

(4) Disconnect the 2 VVT sensor connectors.

(5) Disconnect the noise filter connector.

(6) Remove the bolt and ground wire RH.

(7) Disconnect the 2 air pump connectors.

(8) Disconnect the 9 clamps.

(9) Disconnect the power steering oil pressure switch connector

and solenoid valve connector.

(10) for 4WD:

Disconnect the clamp and junction connector.

(c) Remove the bolt and disconnect the wire harness clamp bracket

from the timing chain cover sub-assembly.

12. DISCONNECT NO. 3 AIR INJECTION SYSTEM HOSE

(a) Slide the clamp and disconnect the No. 3 air injection system

hose from the air tube sub-assembly RH.

13. DISCONNECT HEATER HOSE AND NO. 1 WATER BY-PASS PIPE

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

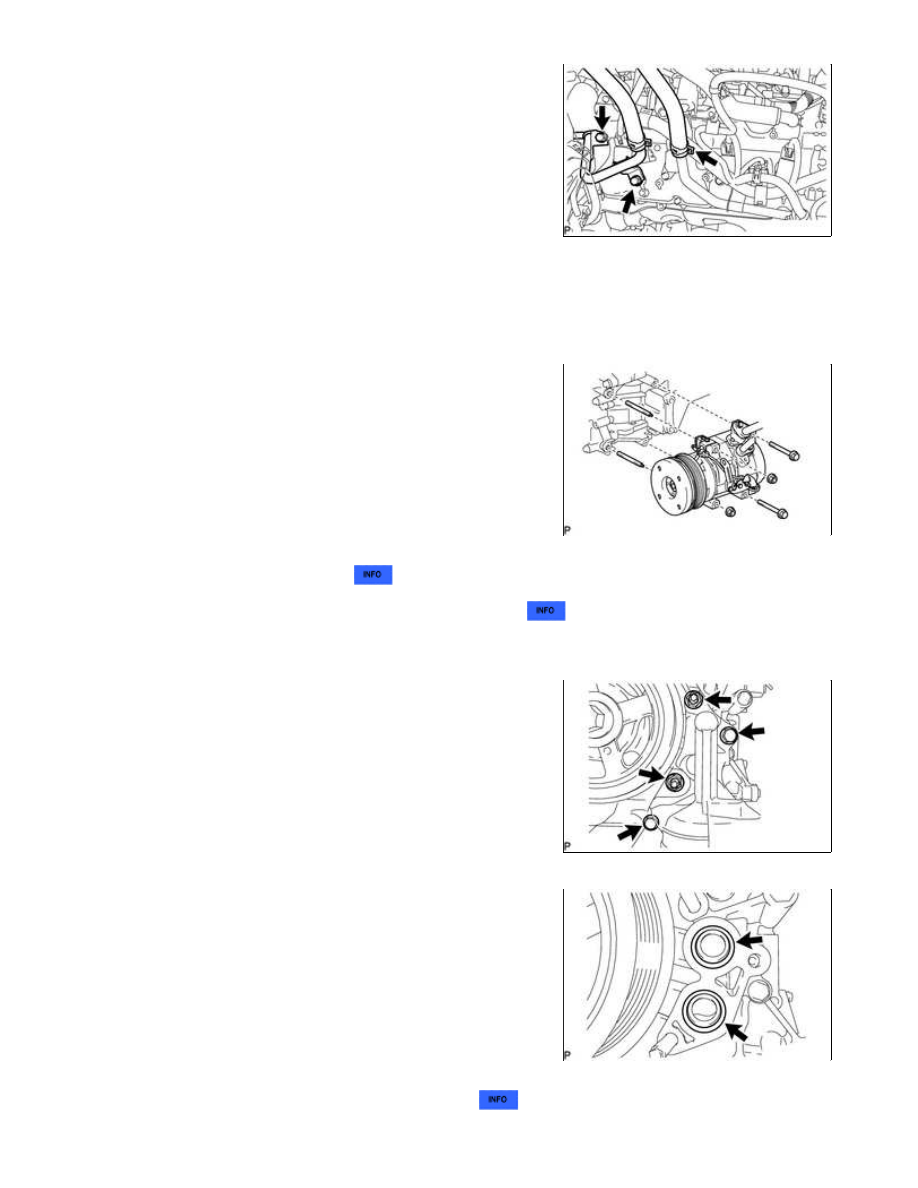

(a) Slide the clamp and disconnect the heater hose from the water

by-pass pipe sub-assembly.

(b) Remove the 2 bolts and disconnect the No. 1 water by-pass pipe from the cylinder head cover

sub-assembly RH.

14. DISCONNECT COOLER COMPRESSOR ASSEMBLY

(a) Remove the 2 bolts, 2 nuts and 2 stud bolts, and disconnect the

cooler compressor assembly.

HINT:

It is not necessary to completely remove the cooler compressor

assembly. With the hoses connected to the cooler compressor
assembly, hang the cooler compressor assembly on the vehicle
body with a rope.

15. REMOVE OIL FILTER ELEMENT

16. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

17. REMOVE OIL FILTER BRACKET

(a) Remove the 2 bolts, 2 nuts and oil filter bracket from the timing

chain cover sub-assembly.

(b) Remove the 2 O-rings.

18. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...
