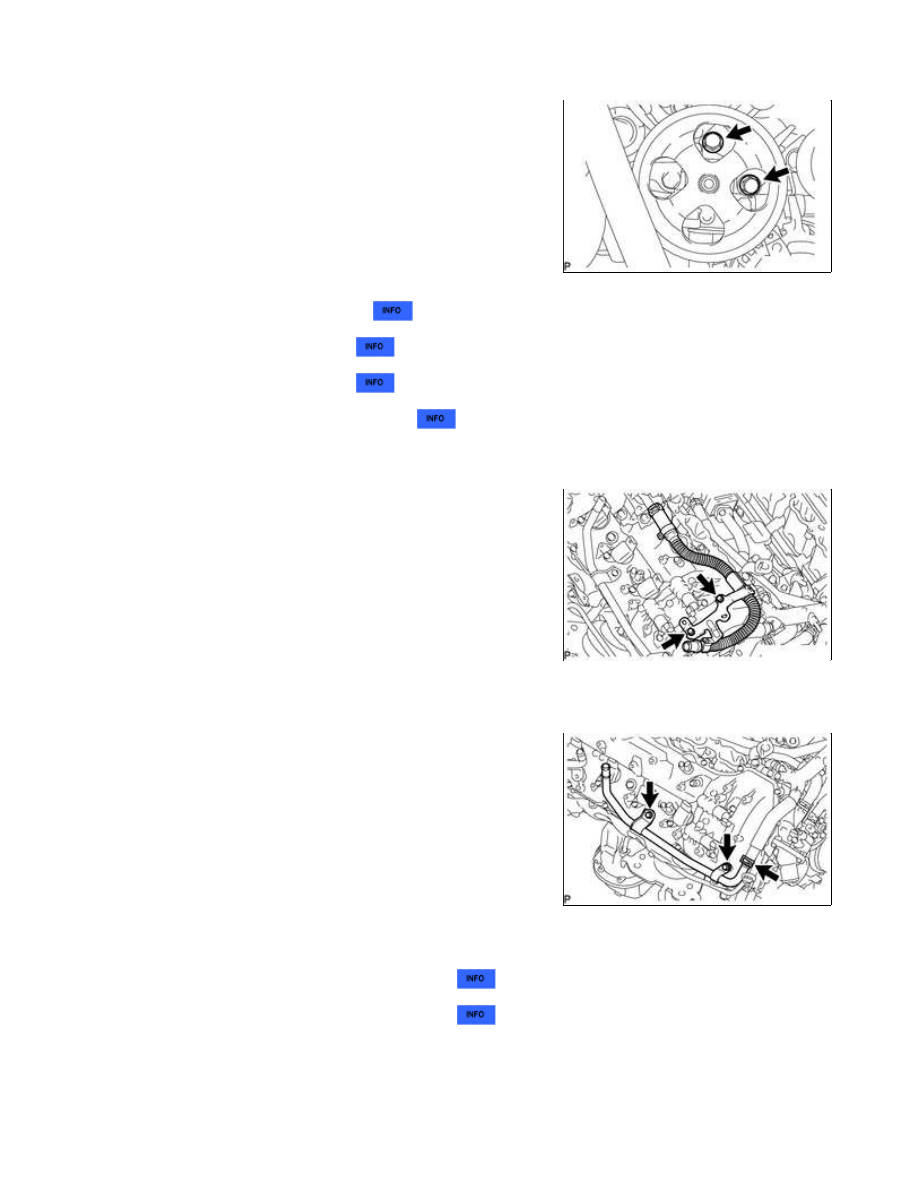

19. DISCONNECT VANE PUMP ASSEMBLY

(a) Remove the 2 bolts and disconnect the vane pump assembly.

20. REMOVE GENERATOR ASSEMBLY

21. REMOVE NO. 4 ENGINE COVER

22. REMOVE NO. 3 ENGINE COVER

23. REMOVE NO. 1 WATER BY-PASS HOSE

24. REMOVE AIR TUBE SUB-ASSEMBLY RH

(a) Remove the 2 bolts and air tube sub-assembly RH from the

cylinder head cover sub-assembly RH.

25. REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY

(a) Slide the clamp and disconnect the No. 2 water by-pass hose

from the water by-pass pipe sub-assembly.

(b) Remove the 2 bolts and water by-pass pipe sub-assembly from the cylinder head cover sub-assembly RH.

26. DISCONNECT NO. 8 WATER BY-PASS HOSE

27. DISCONNECT NO. 5 WATER BY-PASS HOSE

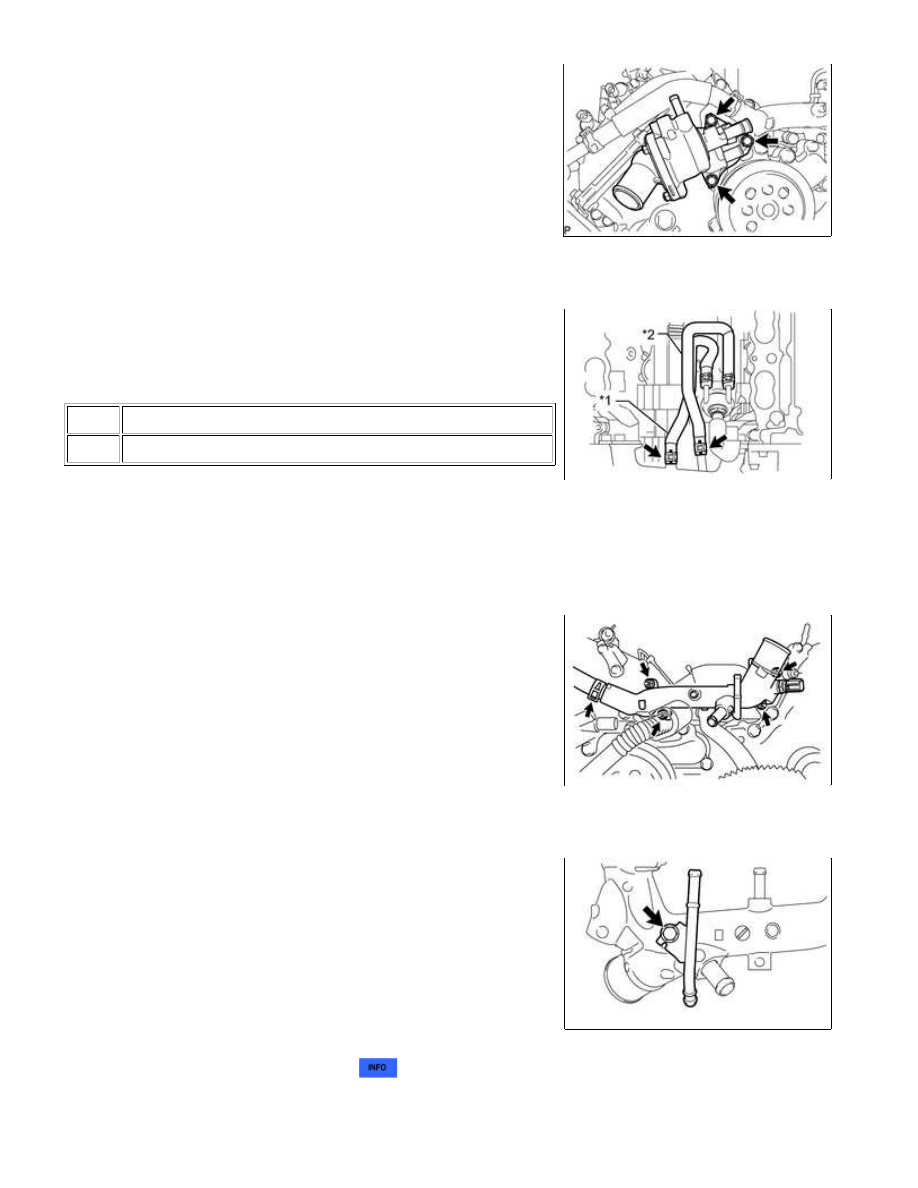

28. REMOVE WATER INLET HOUSING

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

(a) Remove the 3 bolts, water inlet housing and gasket from the

timing chain cover sub-assembly.

29. DISCONNECT NO. 9 WATER BY-PASS HOSE

(a) Slide the clamp and disconnect the No. 9 water by-pass hose

from the front water by-pass joint.

Text in Illustration

*1

No. 9 Water By-pass Hose

*2

No. 10 Water By-pass Hose

30. DISCONNECT NO. 10 WATER BY-PASS HOSE

(a) Slide the clamp and disconnect the No. 10 water by-pass hose from the front water by-pass joint.

31. REMOVE FRONT WATER BY-PASS JOINT

(a) Slide the clamp and remove the No. 2 water by-pass hose from

the front water by-pass joint.

(b) Remove the 4 nuts, front water by-pass joint and 2 gaskets from the cylinder head.

32. REMOVE NO. 3 WATER BY-PASS PIPE

HINT:

(a) Remove the bolt and No. 3 water by-pass pipe from the front

water by-pass joint.

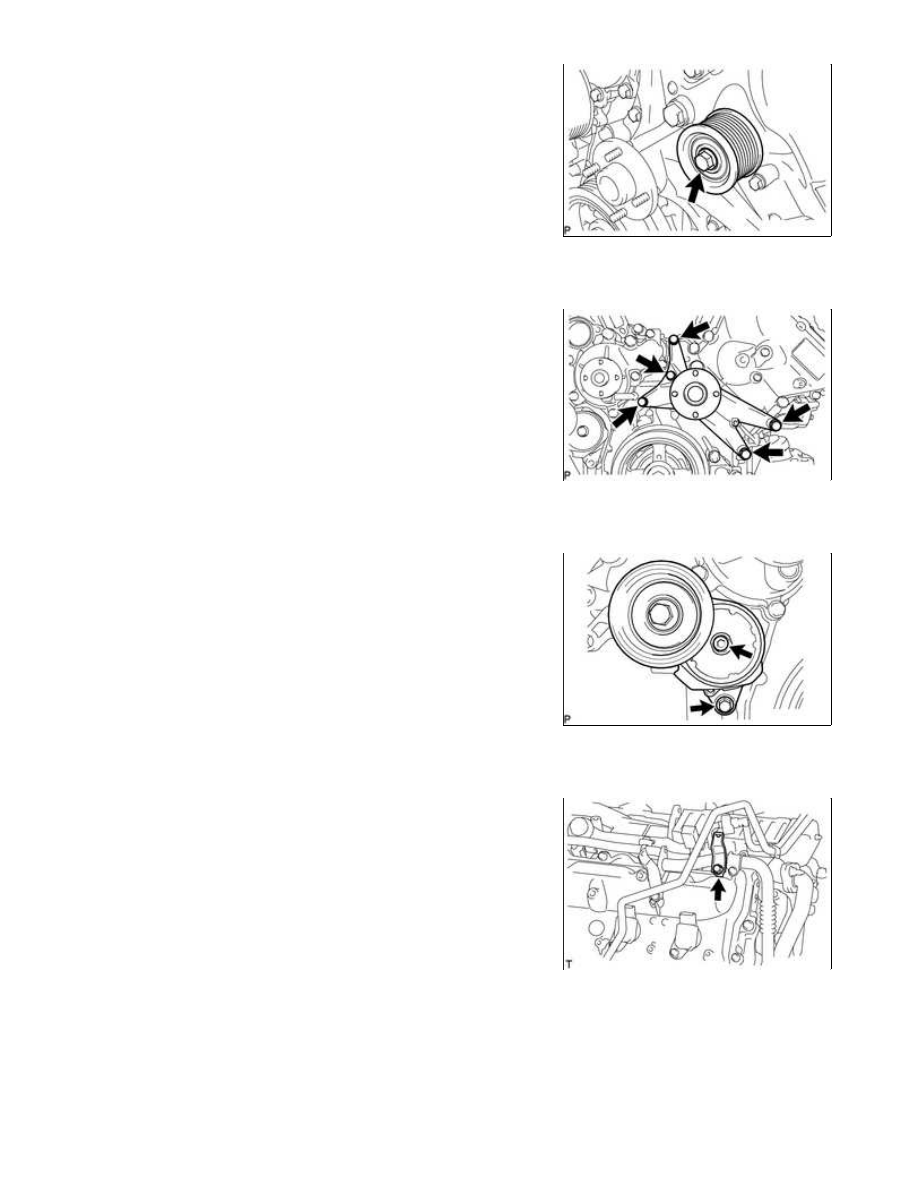

33. REMOVE WATER PUMP PULLEY

34. REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

(a) Remove the bolt and No. 1 idler pulley sub-assembly from the

timing chain cover sub-assembly.

35. REMOVE FAN BRACKET ASSEMBLY

(a) Remove the 5 bolts and fan bracket assembly from the timing

chain cover sub-assembly.

36. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

(a) Remove the bolt, 6 mm hexagon bolt and V-ribbed belt

tensioner assembly from the timing chain cover sub-assembly.

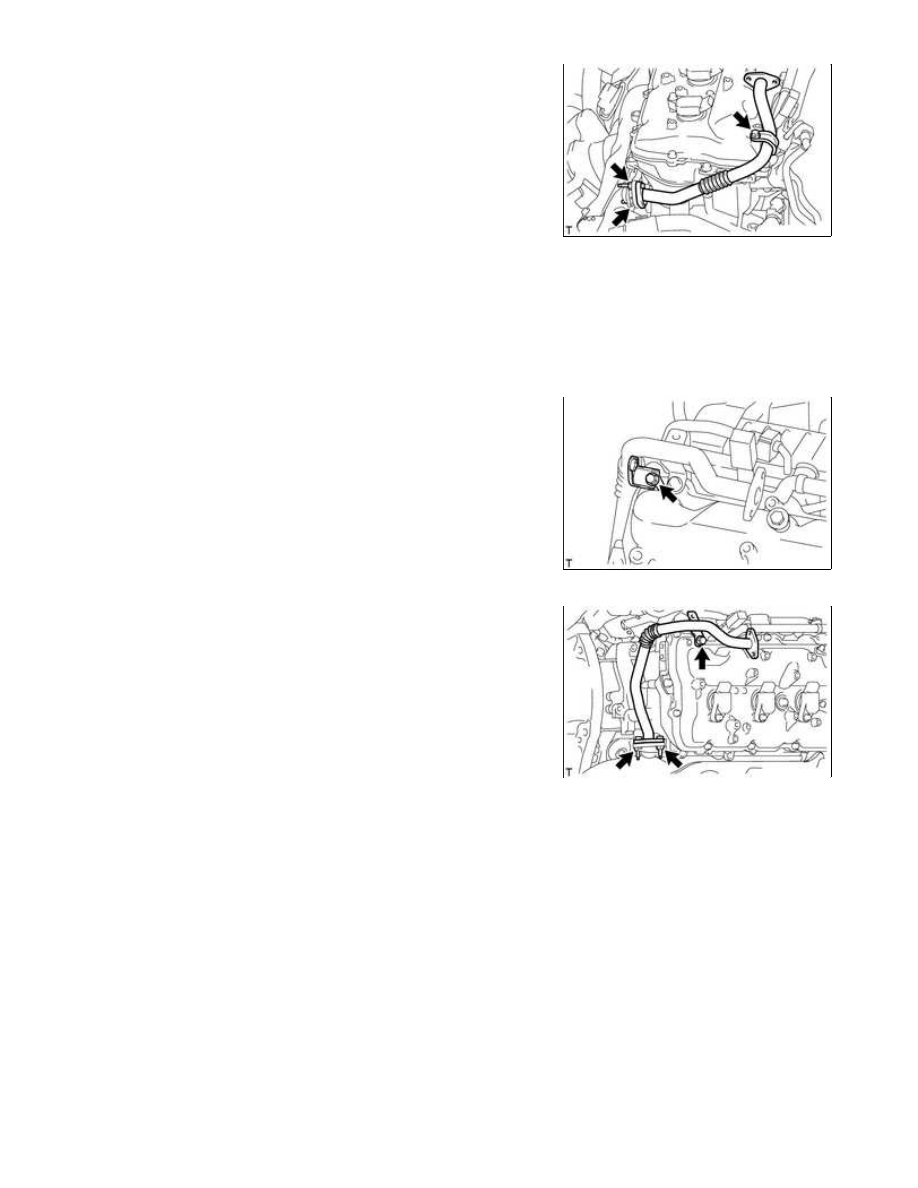

37. DISCONNECT NO. 4 AIR TUBE

(a) Remove the bolt and wire harness clamp bracket from the

cylinder head cover sub-assembly LH.

1UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [...

(b) Remove the bolt and 2 nuts, and disconnect the No. 4 air tube.

(c) Remove the gasket from the No. 4 air tube.

NOTICE:

(a) Remove the bolt and wire harness clamp bracket from the

cylinder head cover sub-assembly RH.

(b) Remove the bolt and 2 nuts, and disconnect the No. 3 air tube.

(c) Remove the gasket from the No. 3 air tube.

NOTICE:

(a) Remove the 8 bolts and 8 ignition coils.

40. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH
