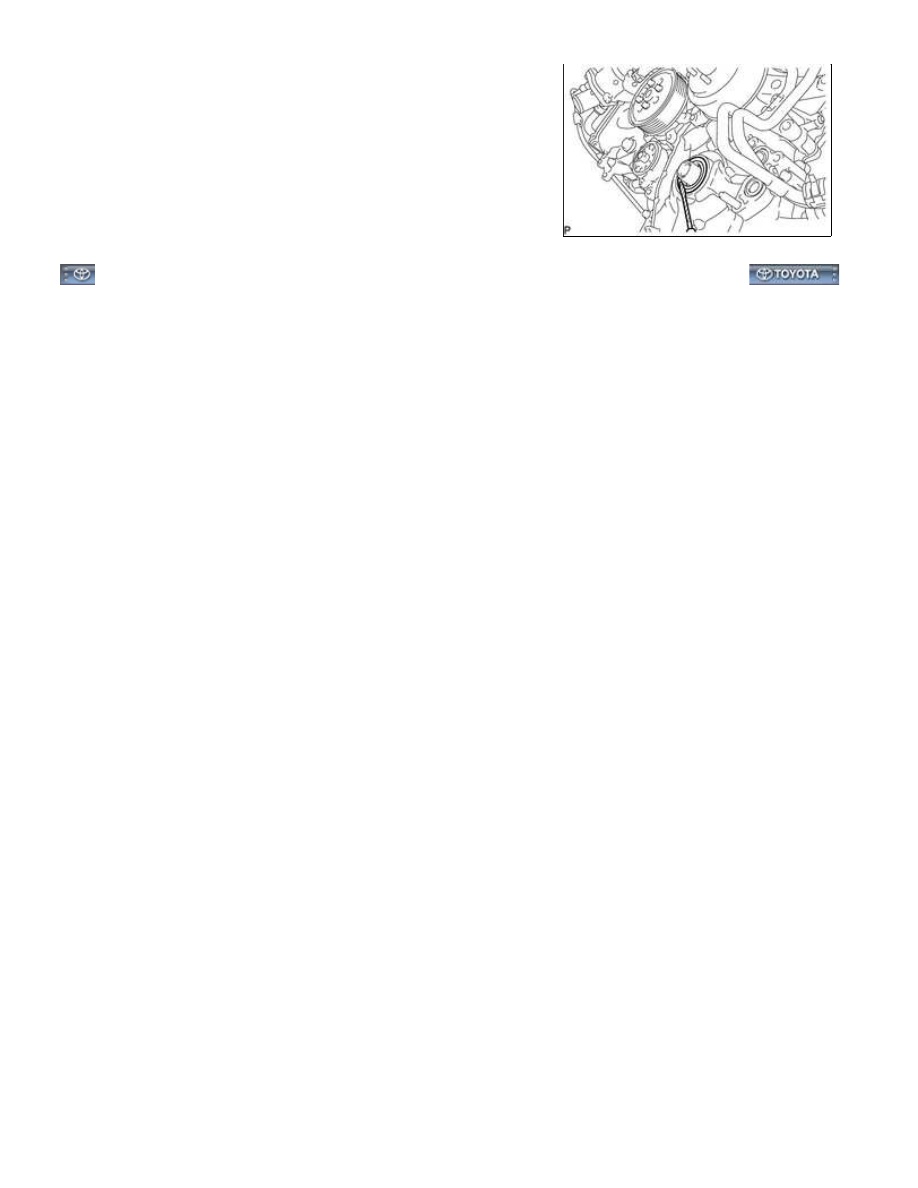

(a) Using a screwdriver, pry out the oil seal.

NOTICE:

HINT:

Tape the screwdriver tip before use.

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RK024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

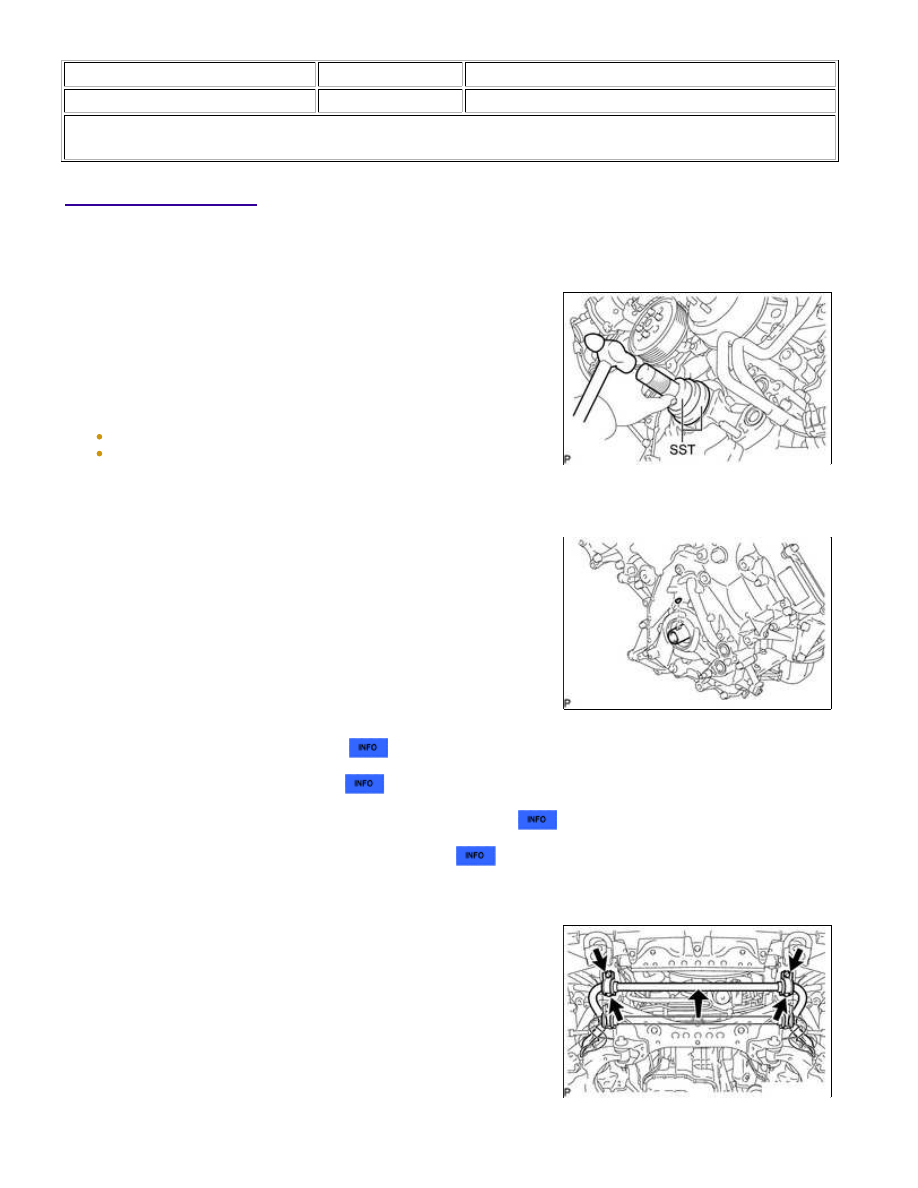

INSTALLATION

1. INSTALL FRONT CRANKSHAFT OIL SEAL

0 to 1.0 mm (0 to 0.0394 in.) from the timing chain cover edge.

SST: 09223-22010

SST: 09506-35010

NOTICE:

Keep the lip free from foreign matter.
Do not tap the oil seal at an angle.

2. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the crankshaft timing gear key.

3. INSTALL CRANKSHAFT PULLEY

4. INSTALL OIL FILTER BRACKET

5. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

6. CONNECT COOLER COMPRESSOR ASSEMBLY

7. CONNECT FRONT STABILIZER BAR

(a) Connect the stabilizer bar and install the 2 stabilizer bushes and

2 stabilizer brackets with the 4 bolts.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL...

8. INSTALL FAN SHROUD

9. INSTALL FAN AND GENERATOR V BELT

10. INSTALL INLET RADIATOR HOSE

11. ADD ENGINE COOLANT

12. INSPECT FOR COOLANT LEAK

13. INSPECT FOR OIL LEAK

14. CHECK ENGINE OIL LEVEL

15. INSTALL NO. 1 ENGINE UNDER COVER

16. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031RO020X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

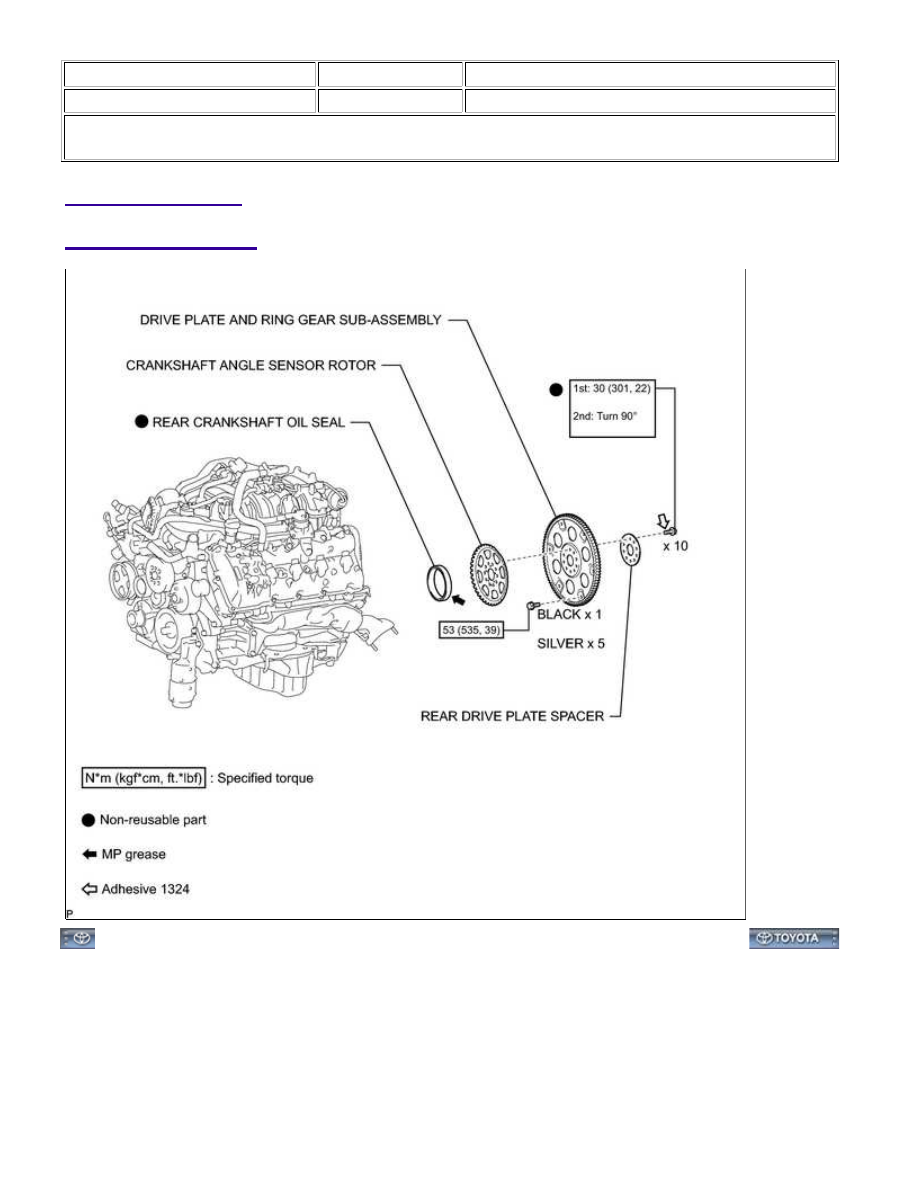

Title: 1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL...
