Toyota Tundra (2015 year). Manual - part 1376

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BRI02VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

INSTALLATION

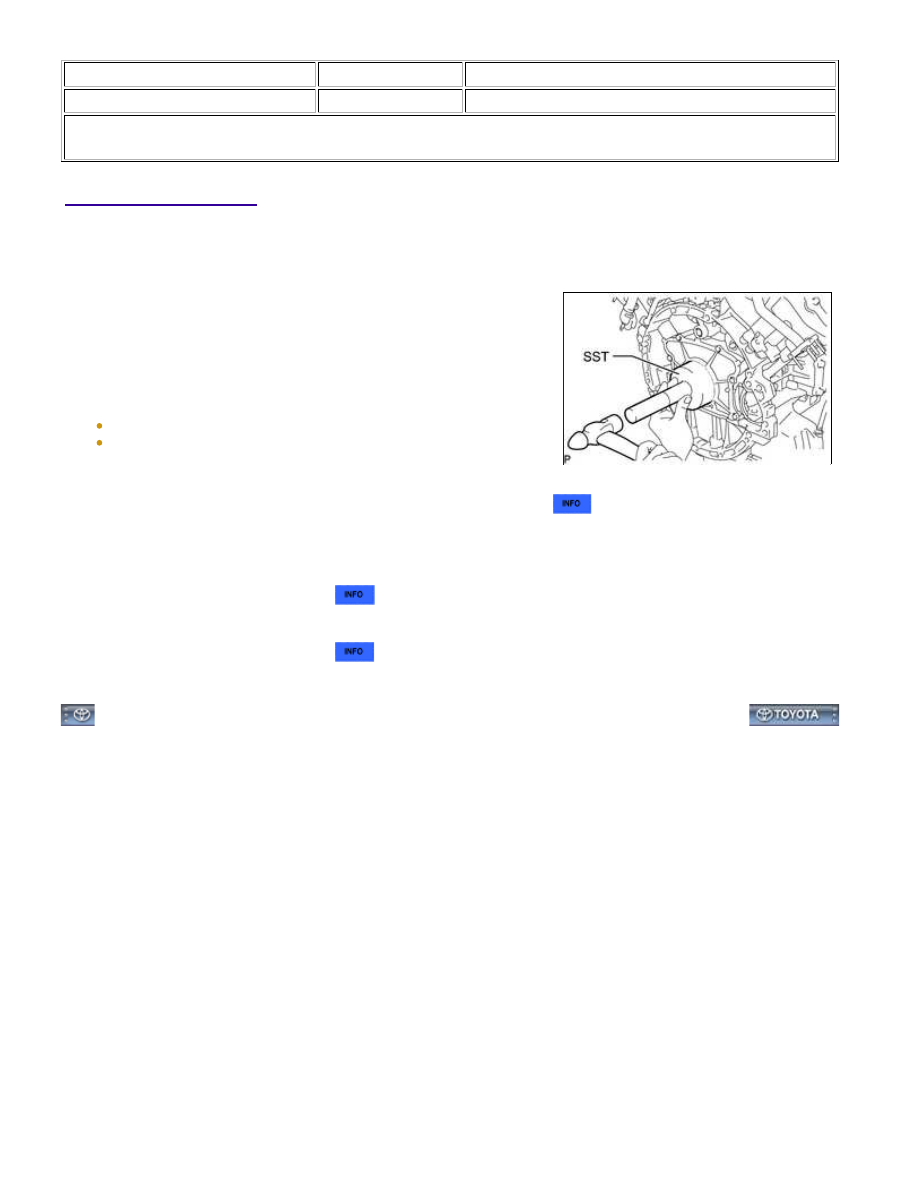

1. INSTALL REAR CRANKSHAFT OIL SEAL

flush with the rear oil seal retainer edge.

SST: 09223-56010

NOTICE:

Keep the lip free from foreign matter.
Do not tap on the oil seal at an angle.

2. INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

3. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BRK02VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) for 2WD:

Refer to the following procedures



.

(b) for 4WD:

Refer to the following procedures



.

4. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

5. REMOVE REAR CRANKSHAFT OIL SEAL

NOTICE:

HINT:

Tape the screwdriver tip before use.

1UR-FE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031GW01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

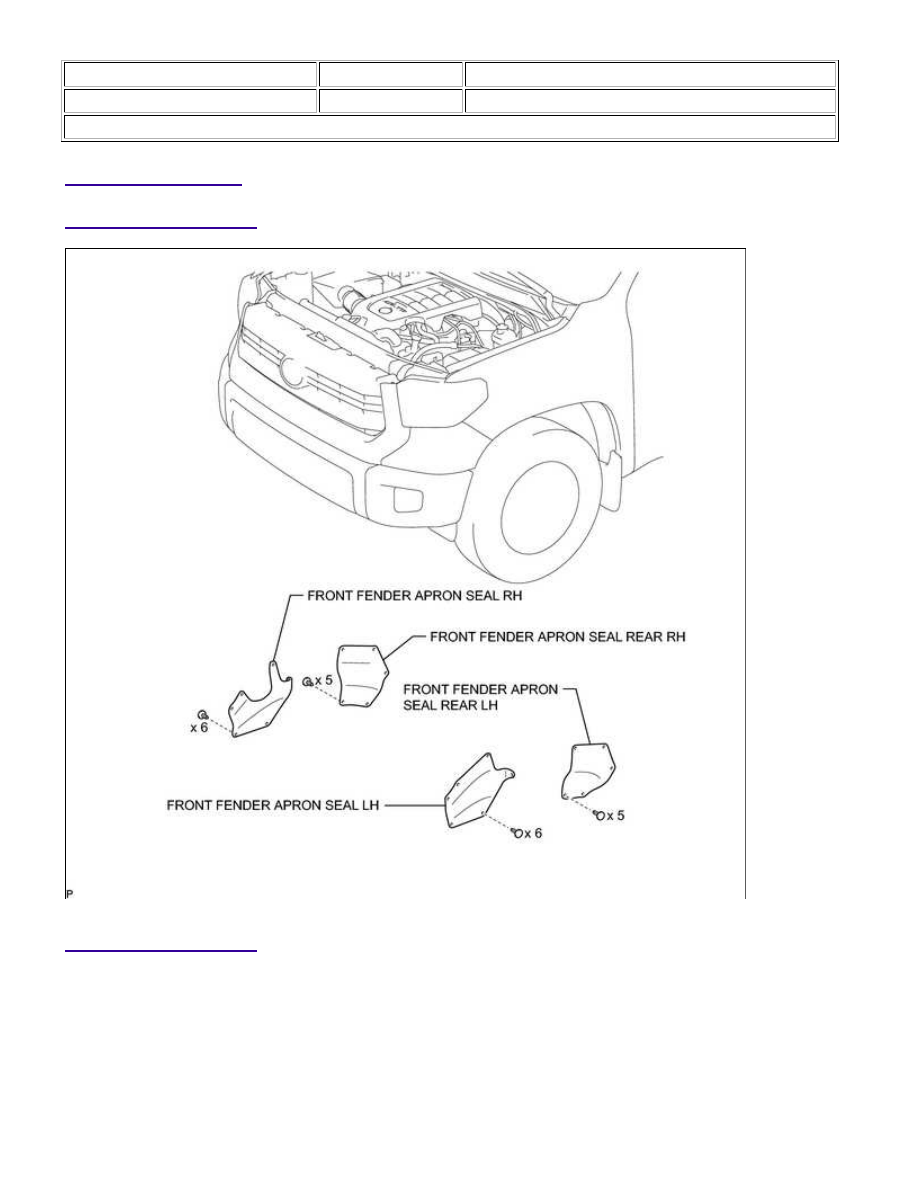

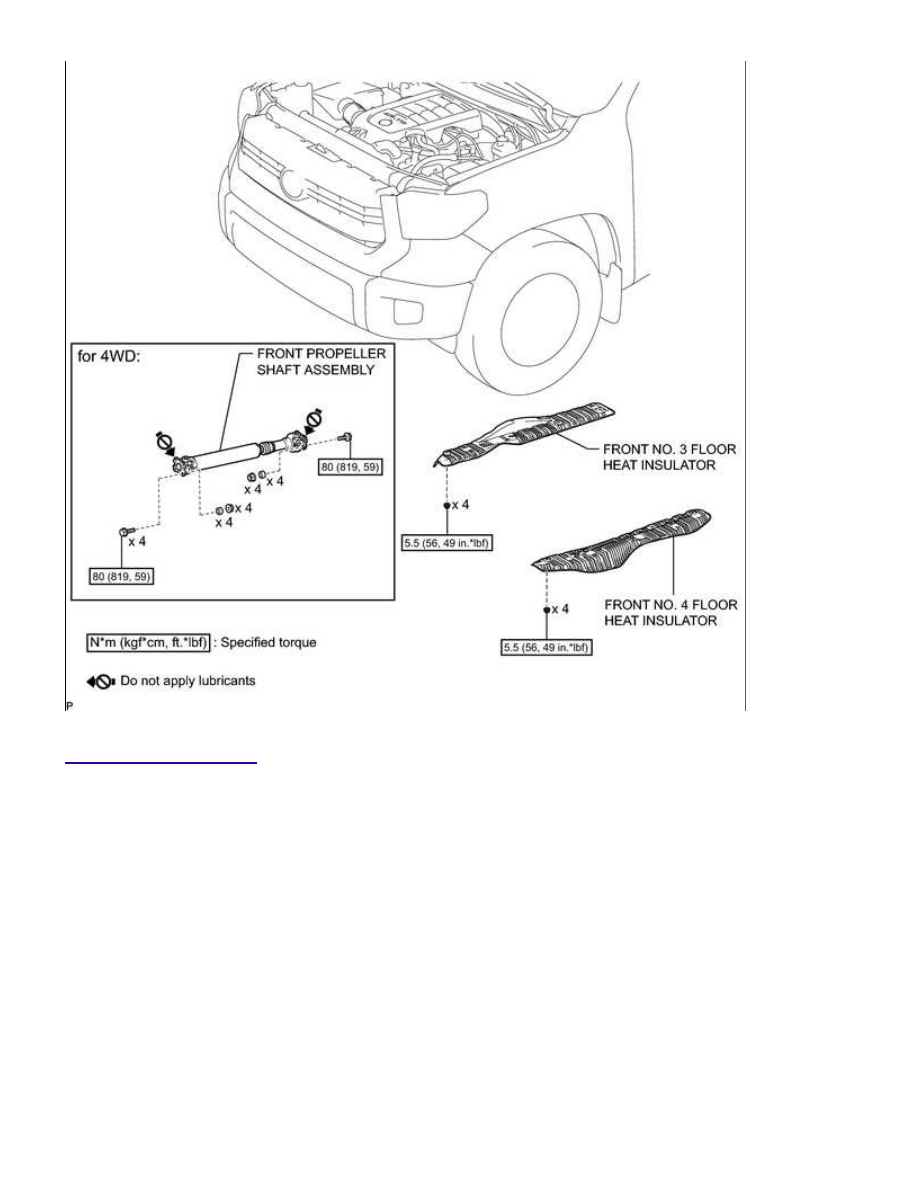

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 201...

ILLUSTRATION

1UR-FE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 201...
