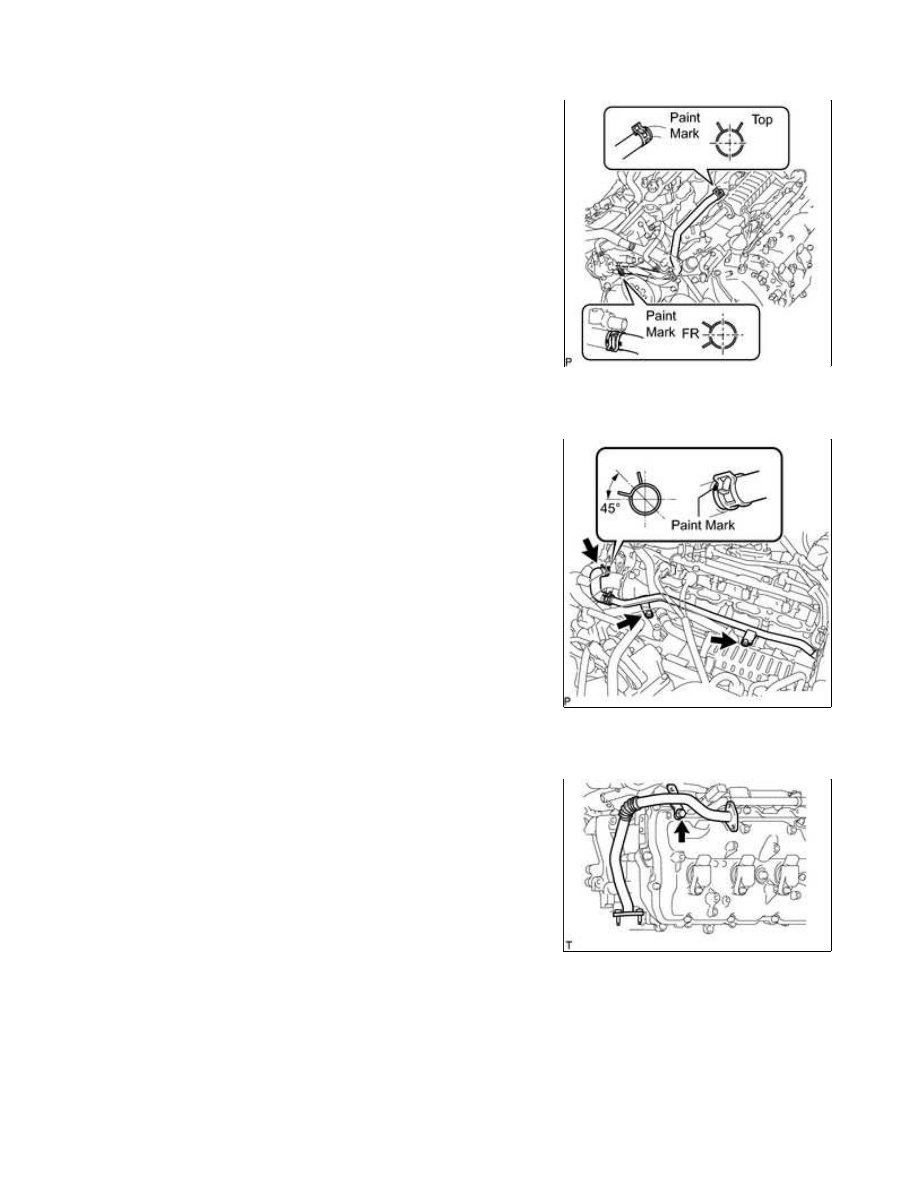

28. INSTALL NO. 8 WATER BY-PASS HOSE

(a) Install the No. 8 water by-pass hose.

HINT:

(a) Install the No. 3 water by-pass pipe with the 2 bolts and connect

the hose.

HINT:

10 N·m {102 kgf·cm, 7ft·lbf}

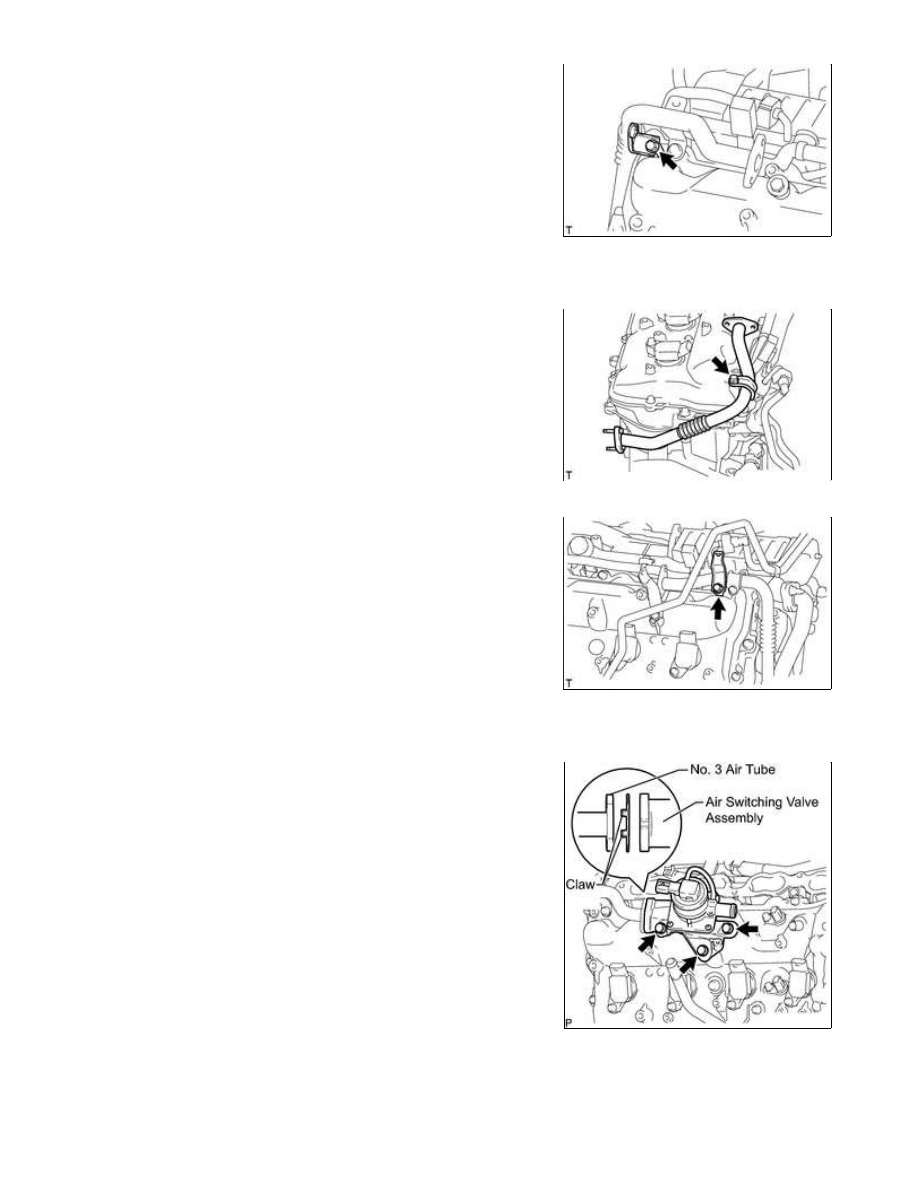

30. INSTALL NO. 3 AIR TUBE

(a) Install the No. 3 air tube with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

(b) Install the wire harness clamp bracket with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

31. INSTALL NO. 4 AIR TUBE

(a) Install the No. 4 air tube with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Install the wire harness clamp bracket with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

32. INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 2)

(a) Install a new gasket and the air switching valve assembly with

the 3 bolts.

Torque:

24 N·m {245 kgf·cm, 18ft·lbf}

NOTICE:

Make sure the gasket's claws are not caught between the air

switching valve assembly and No. 3 air tube.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

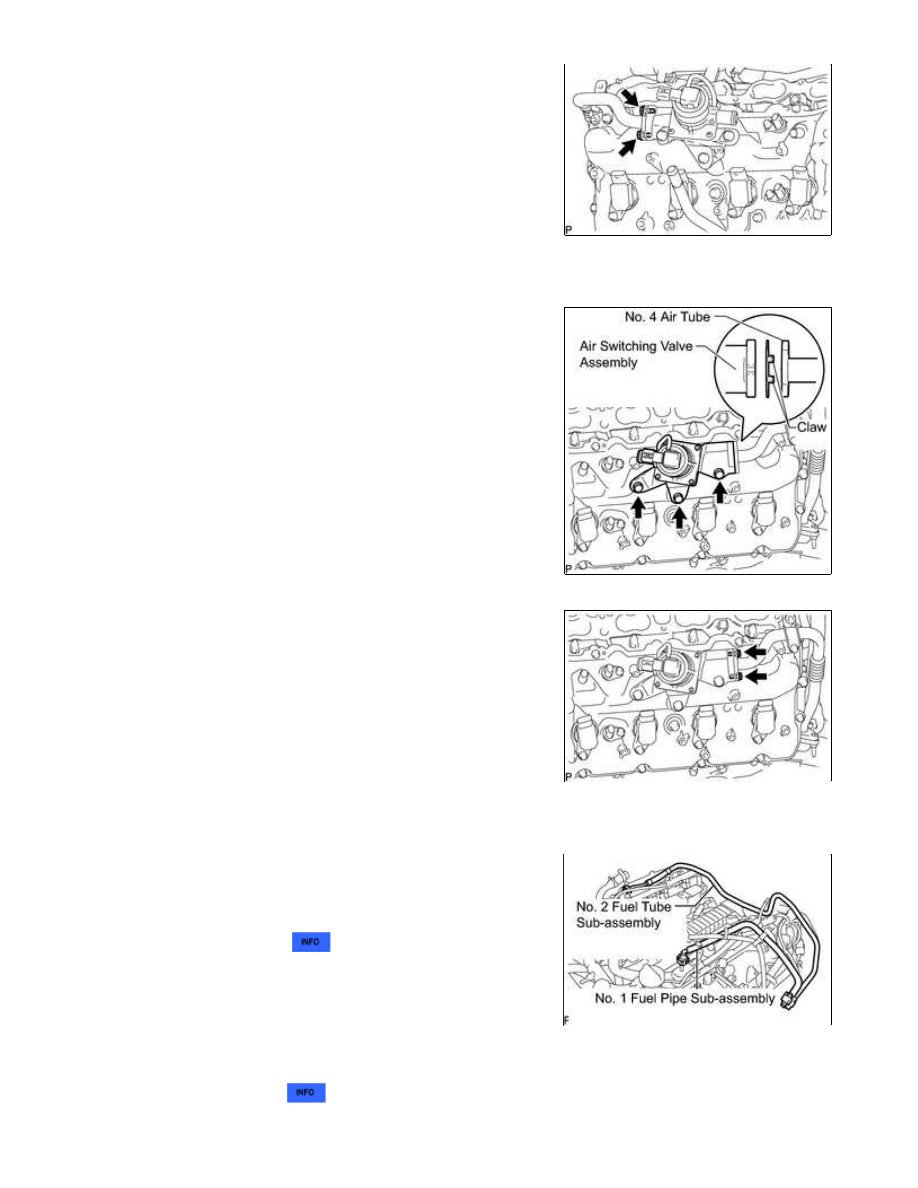

(b) Install the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

33. INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

(a) Install a new gasket and the air switching valve assembly with

the 3 bolts.

Torque:

24 N·m {245 kgf·cm, 18ft·lbf}

NOTICE:

Make sure the gasket's claws are not caught between the air

switching valve assembly and No. 4 air tube.

(b) Install the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

34. INSTALL NO. 2 FUEL TUBE SUB-ASSEMBLY

(a) Install the No. 2 fuel tube



.

35. INSTALL NO. 1 FUEL PIPE SUB-ASSEMBLY

(a) Install the No. 1 fuel pipe



.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

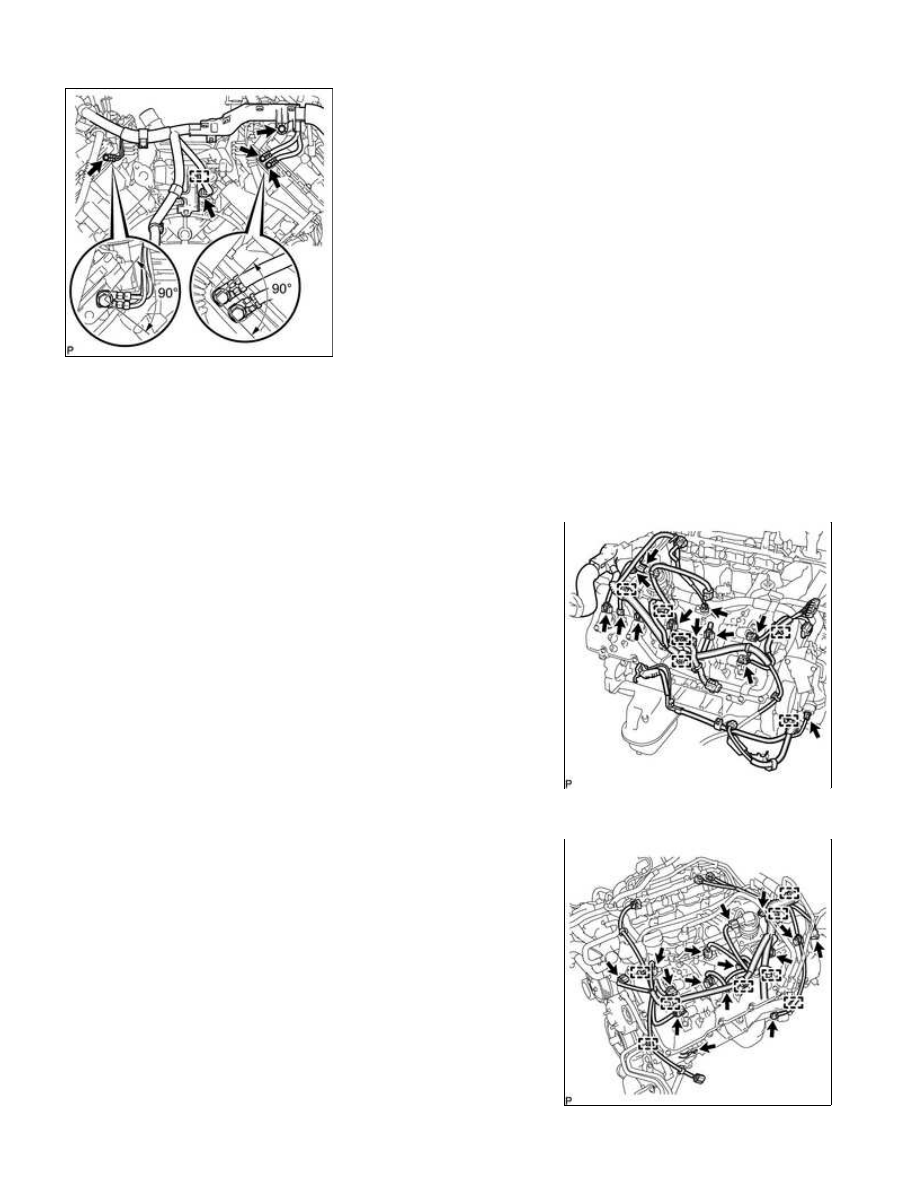

36. INSTALL ENGINE WIRE

(a) Engine Rear Side:

(1) Install the 4 bolts.

Torque:

8.4 N·m {86 kgf·cm, 74in·lbf}

(2) Connect the clamp and connector.

(b) Engine RH Side:

(1) Connect the 6 clamps.

(2) Connect the oil pressure sender gauge connector.

(3) Connect the air switching valve connector.

(4) Connect the noise filter connector.

(5) Connect the fuel injector connector.

(6) Connect the 2 VVT sensor connectors.

(7) Connect the 4 ignition coil connectors.

(8) Connect the 2 camshaft timing control valve connectors.

(c) Engine LH Side:

(1) Connect the 8 clamps and install the engine wire with the

bolt.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(2) Connect the noise filter connector.

(3) Connect the fuel injector connector.

(4) Connect the engine coolant temperature sensor connector.

(5) Connect the air switching valve connector.

(6) Connect the crankshaft position sensor connector.

(7) Connect the camshaft position sensor connector.
