Toyota Tundra (2015 year). Manual - part 1370

NOTICE:

Install the lash adjuster at the same place it was removed from.

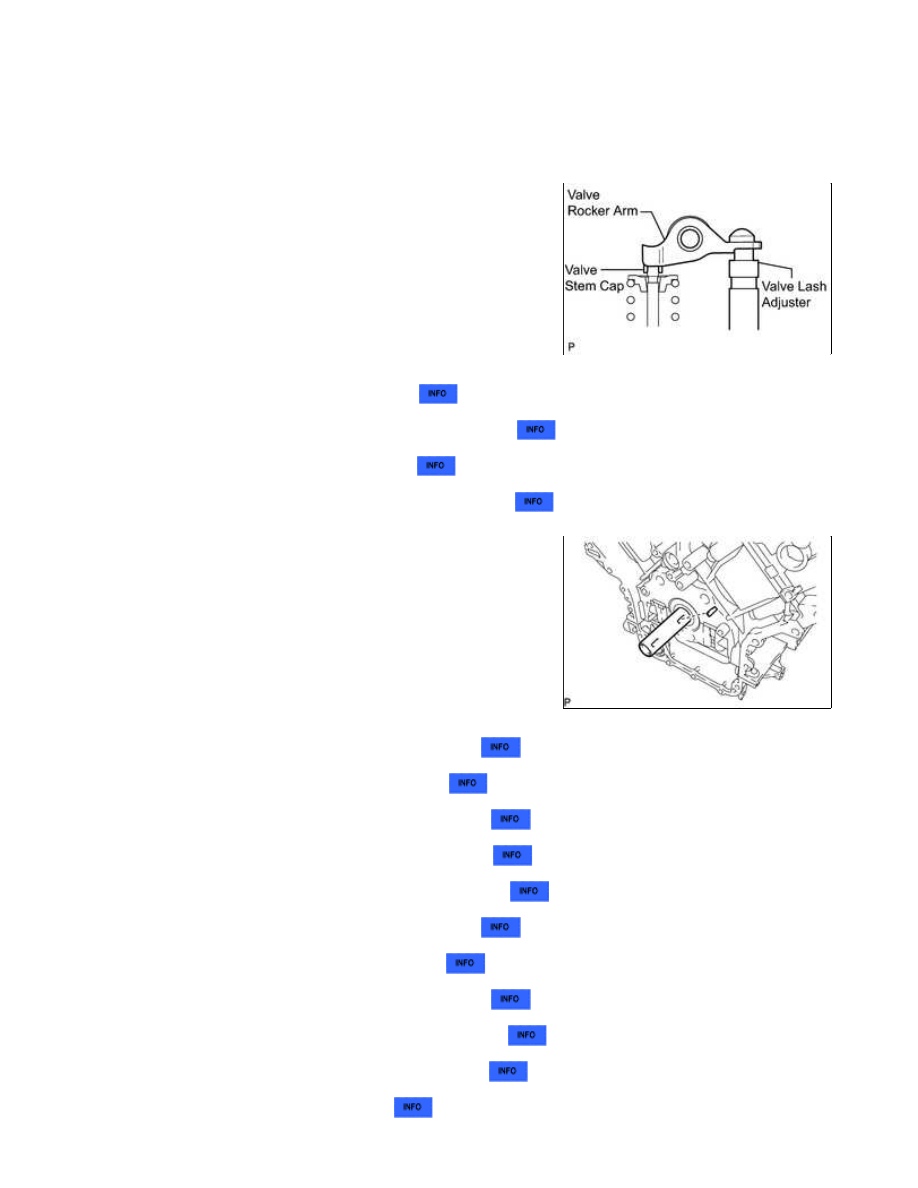

20. INSTALL NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

(a) Apply engine oil to the lash adjuster tips and valve stem cap ends.

(b) Install the 32 valve rocker arms as shown in the illustration.

21. INSTALL CAMSHAFT BEARING CAP RH

22. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY RH

23. INSTALL CAMSHAFT BEARING CAP LH

24. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH

25. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the timing gear key.

HINT:

The other timing gear key will be installed at a later step.

26. INSTALL NO. 2 CHAIN TENSIONER ASSEMBLY

27. INSTALL NO. 1 CHAIN SUB-ASSEMBLY RH

28. INSTALL NO. 1 CHAIN VIBRATION DAMPER RH

29. INSTALL NO. 1 CHAIN TENSIONER SLIPPER RH

30. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY RH

31. INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

32. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

33. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

34. INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH

35. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

36. TIGHTEN CAMSHAFT TIMING GEAR

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

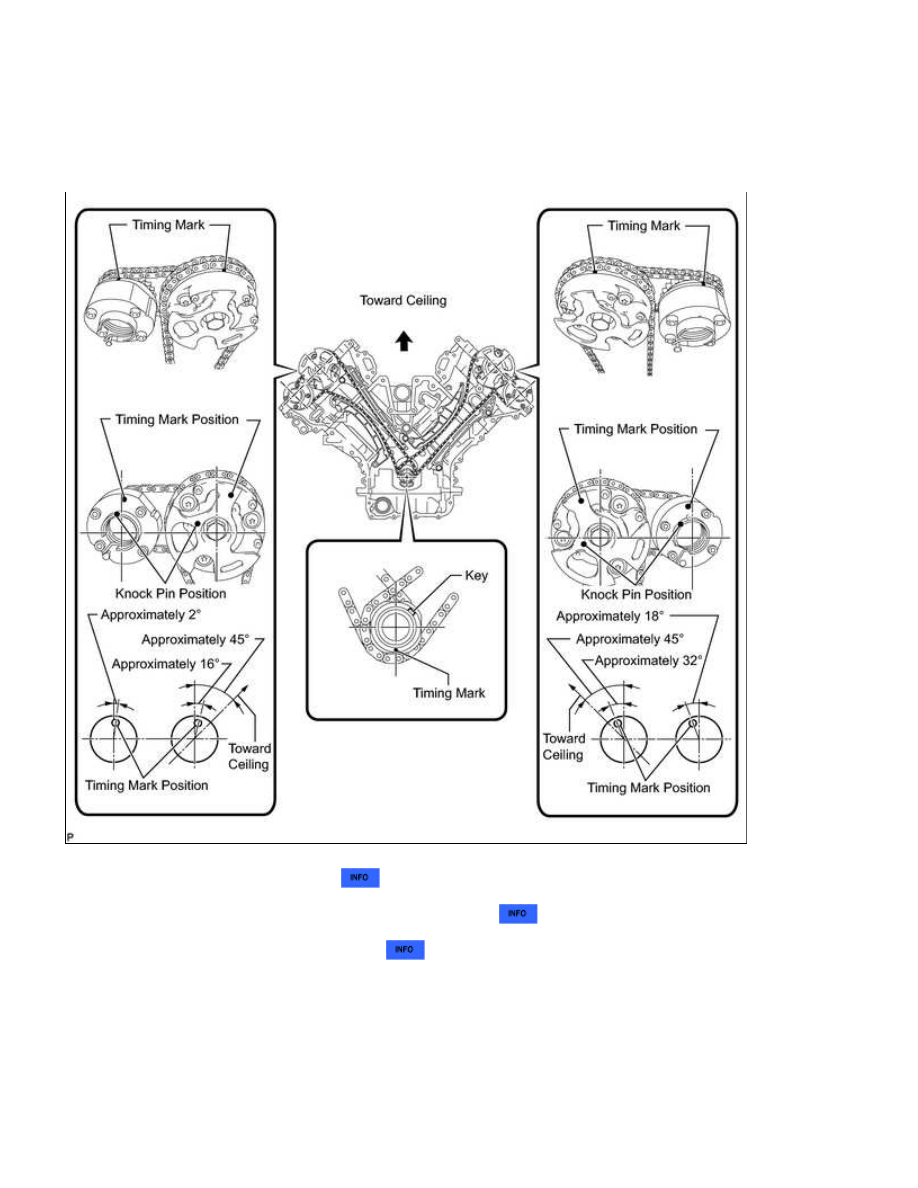

37. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

(a) Temporarily install the pulley set bolt.

(b) Rotate the crankshaft clockwise, and check that the timing marks on the crankshaft timing gear and

camshaft timing gears are as shown in the illustration.

(c) Remove the crankshaft pulley set bolt.

38. INSTALL WATER INLET PIPE

39. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

40. INSTALL WATER PUMP ASSEMBLY

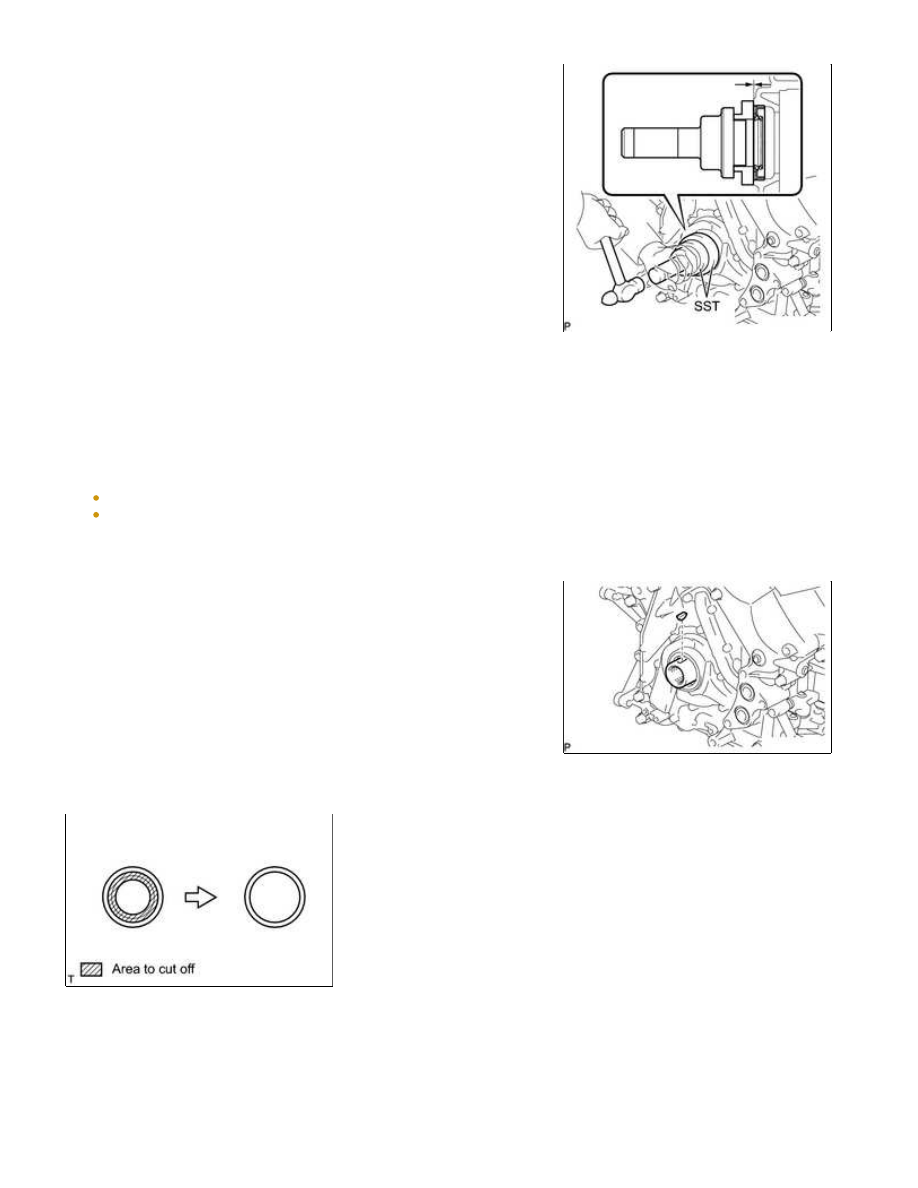

41. INSTALL FRONT CRANKSHAFT OIL SEAL

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

timing chain cover edge.

SST: 09223-22010

SST: 09506-35010

NOTICE:

Keep the lip free from foreign matter.
Do not tap oil seal at an angle.

42. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the crankshaft timing gear key to the crankshaft.

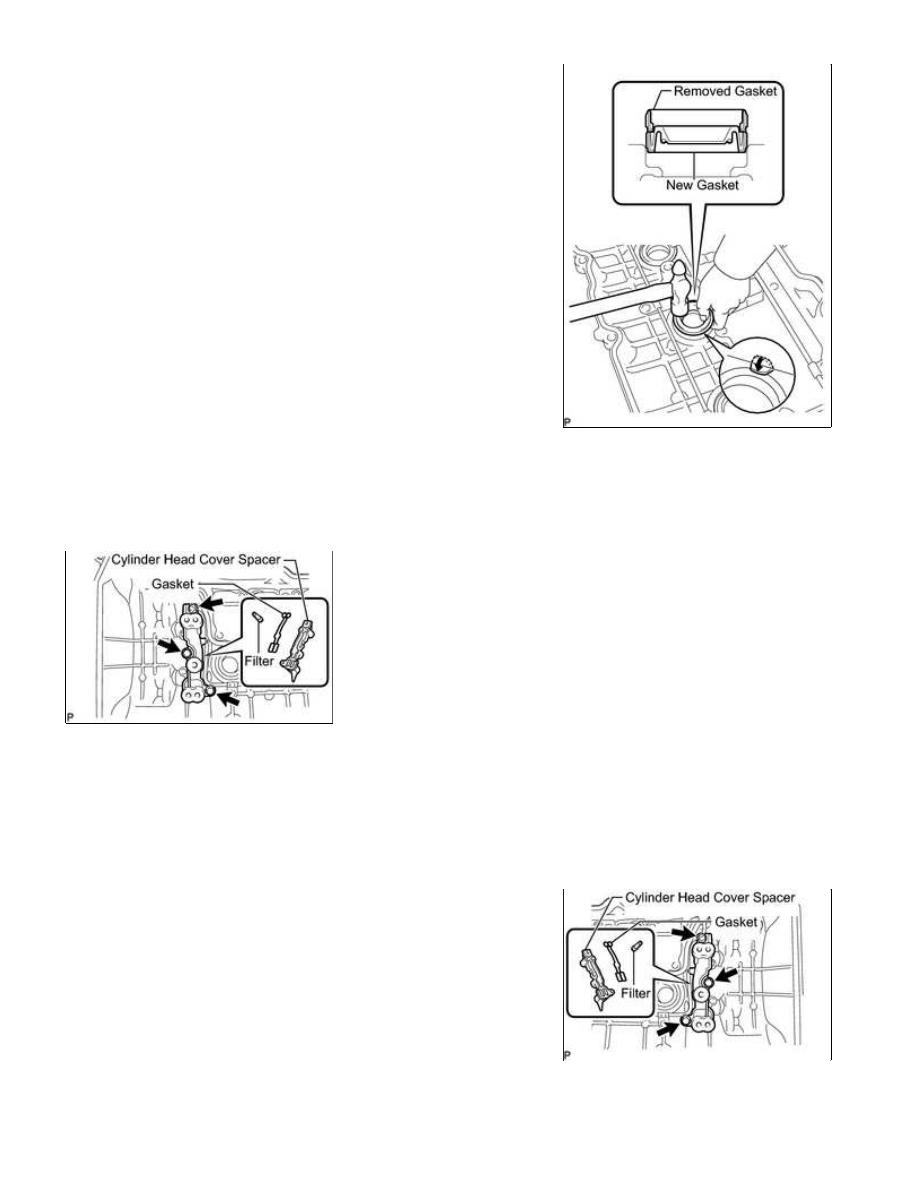

43. INSTALL SPARK PLUG TUBE GASKET

(b) Using the removed gasket and a hammer, tap in a new gasket

until it stops.

HINT:

If the removed gasket does not fit on the new one, correct the

removed one with pliers.

44. INSTALL OIL CONTROL VALVE FILTER

(a) LH:

(1) Install the valve filter in the cylinder head cover.

(2) Install a new gasket and the cylinder head cover spacer with the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(1) Install the valve filter in the cylinder head cover.

(2) Install a new gasket and the cylinder head cover spacer with

the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

45. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...
