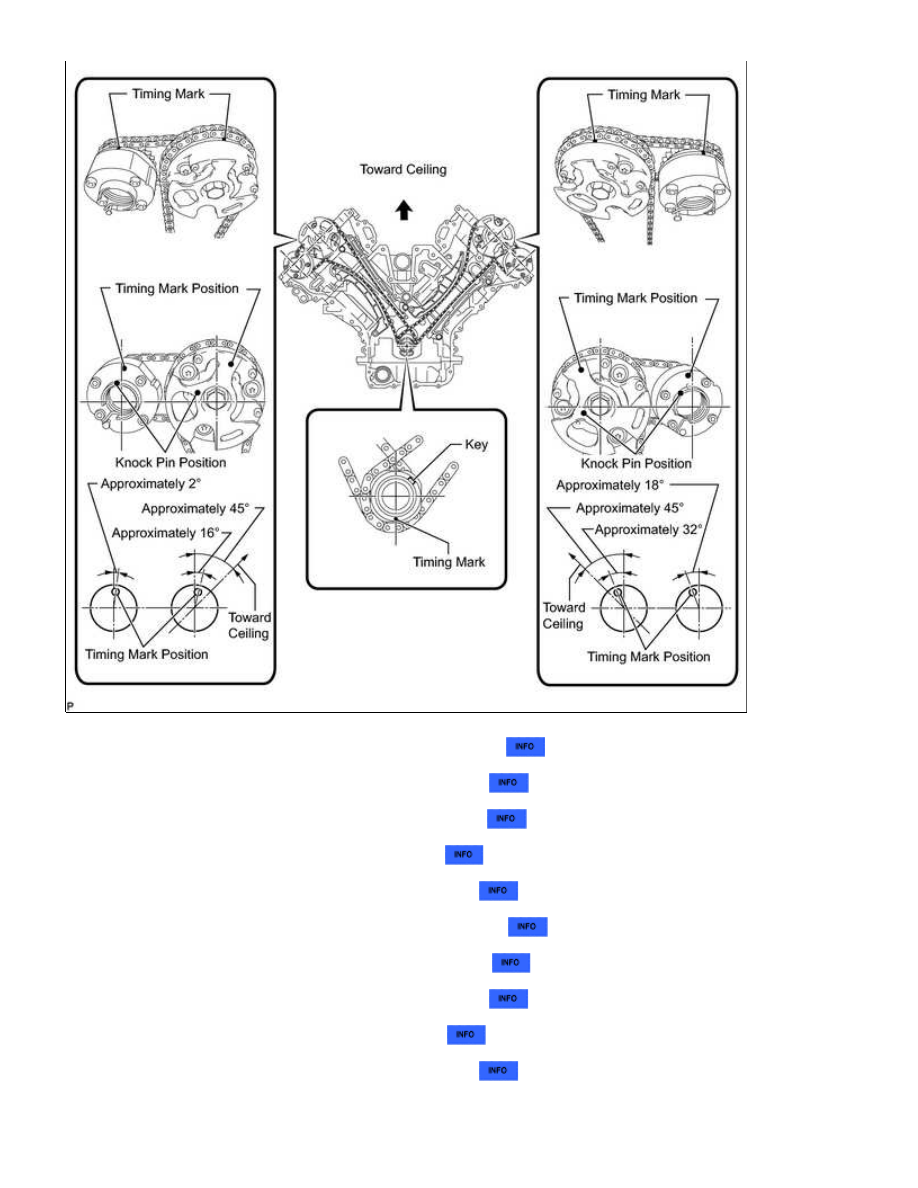

21. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

22. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

23. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

24. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

25. REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY

26. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH

27. REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

28. REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

29. REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH

30. REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

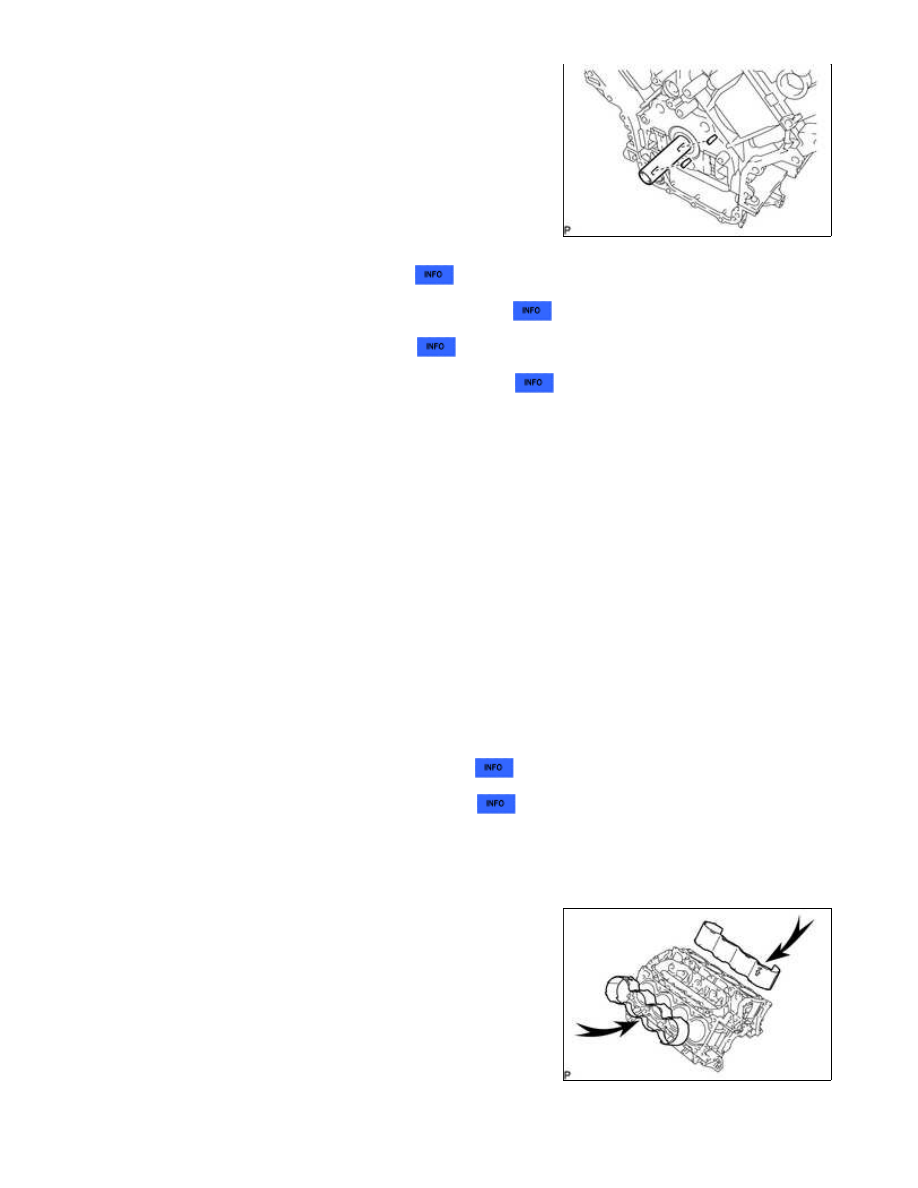

31. REMOVE CRANKSHAFT TIMING GEAR KEY

(a) Using a screwdriver, remove the 2 timing gear keys from the

crankshaft.

32. REMOVE CAMSHAFT BEARING CAP LH

33. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

34. REMOVE CAMSHAFT BEARING CAP RH

35. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH

36. REMOVE VALVE ROCKER ARM SUB-ASSEMBLY

(a) Remove the 32 valve rocker arms from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

37. REMOVE VALVE LASH ADJUSTER ASSEMBLY

(a) Remove the 32 valve lash adjusters from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

38. REMOVE VALVE STEM CAP

(a) Remove the 32 valve stem caps from the cylinder head.

HINT:

Arrange the removed parts in the correct order.

39. REMOVE CYLINDER HEAD SUB-ASSEMBLY LH

40. REMOVE CYLINDER HEAD SUB-ASSEMBLY RH

41. REMOVE CYLINDER HEAD GASKET LH

42. REMOVE CYLINDER HEAD GASKET RH

43. REMOVE CYLINDER BLOCK WATER JACKET SPACER

(a) Remove the 2 water jacket spacers from the cylinder head.

NOTICE:

Be sure to remove the water jacket spacers. If not, they may fall

and become damaged when the cylinder block is inverted.

44. REMOVE OIL RETURN PIPE GASKET

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

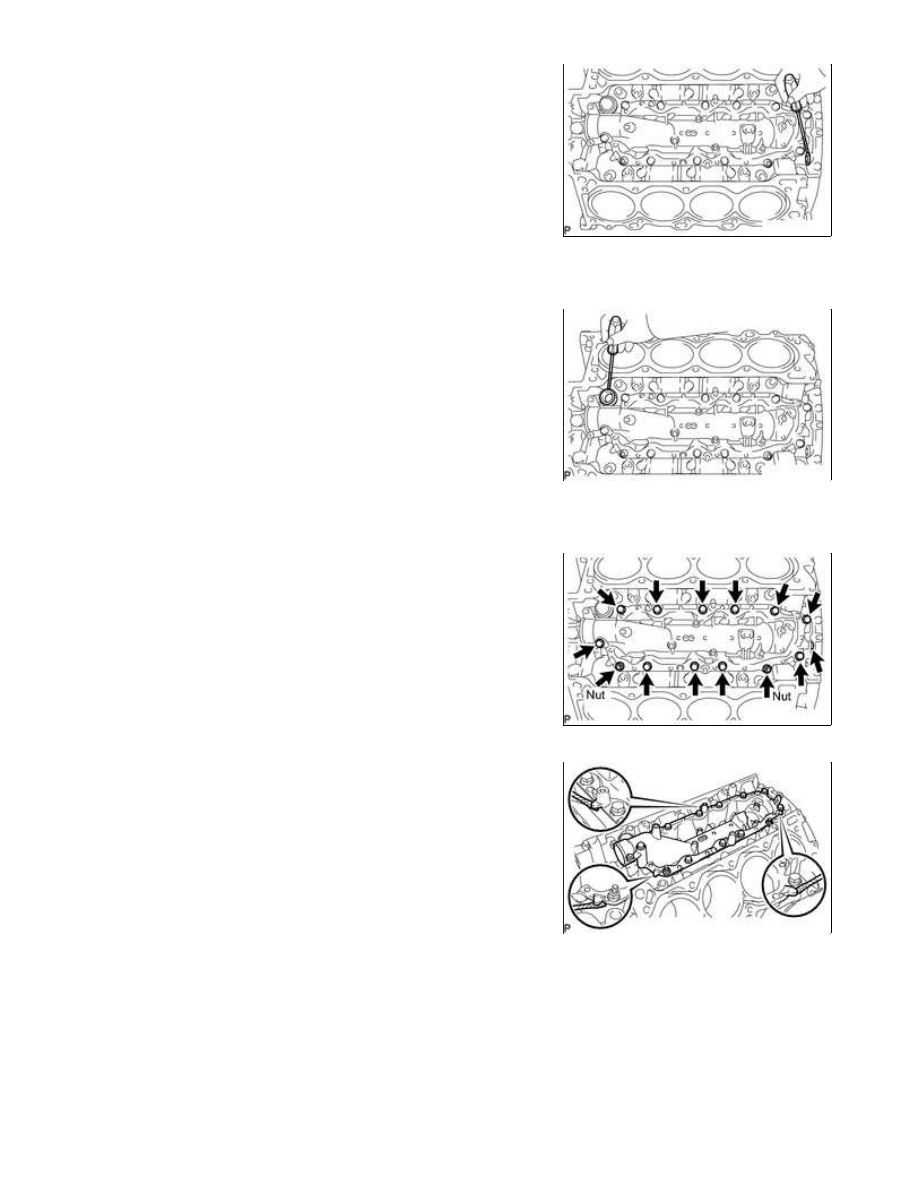

(a) Using a screwdriver, pry out the oil return pipe gasket.

HINT:

Tape the screwdriver tip before use.

45. REMOVE VENTILATION PIPE GASKET

(a) Using a screwdriver, pry out the ventilation pipe gasket.

HINT:

Tape the screwdriver tip before use.

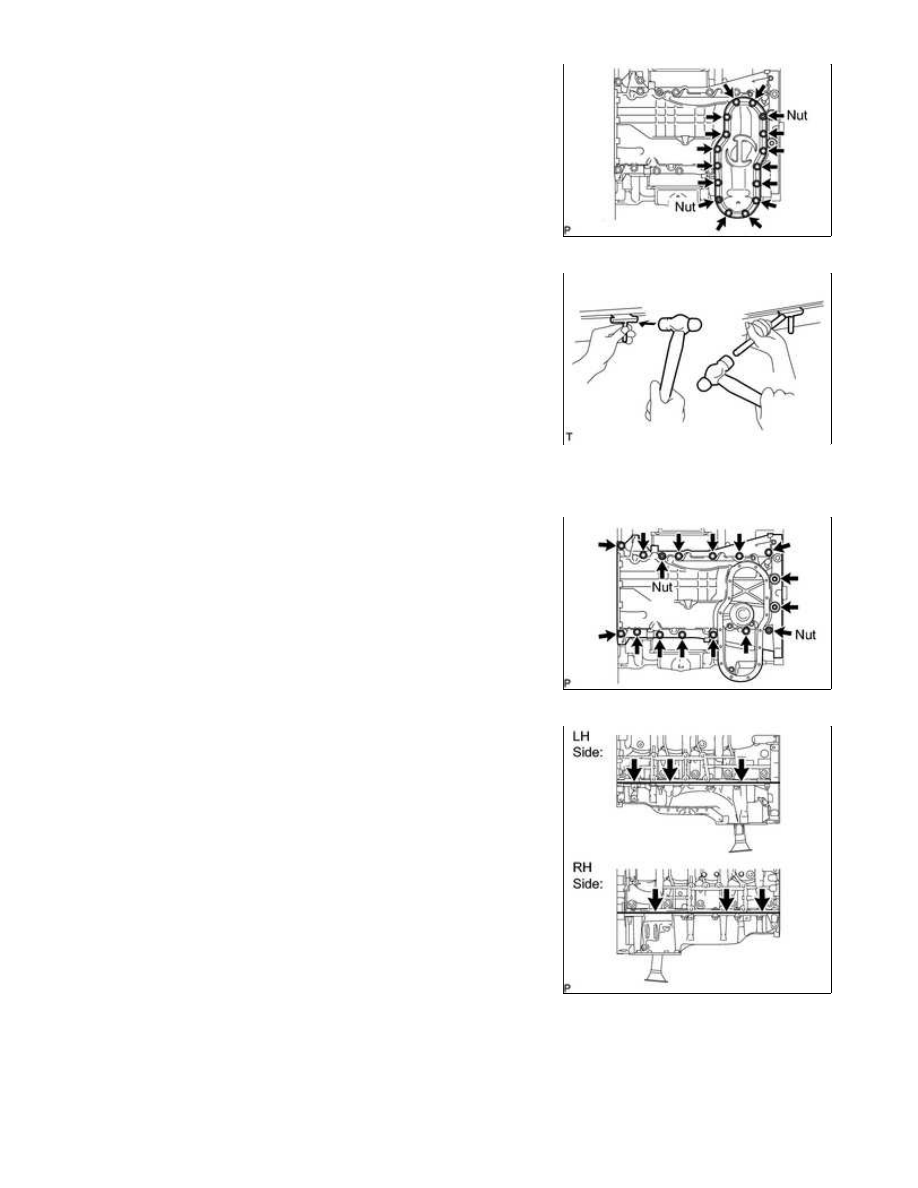

46. REMOVE NO. 1 HEAT EXCHANGER COVER

(a) Remove the 12 bolts and 2 nuts.

(b) Remove the heat exchanger by prying between the heat

exchanger and cylinder block with a screwdriver.

HINT:

Tape the screwdriver tip before use.

47. REMOVE NO. 2 OIL PAN SUB-ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

(a) Remove the 14 bolts and 2 nuts.

NOTICE:

(a) Remove the 14 bolts and 2 nuts.

HINT:

Be sure to clean the bolts and stud bolts, and check the threads

for cracks or other damage.

(b) Remove the oil pan by prying between the oil pan and cylinder

block with a screwdriver.

NOTICE:

HINT:

Tape the screwdriver tip before use.

49. REMOVE NO. 1 OIL PAN BAFFLE PLATE
