(a) Remove the bolt and camshaft position sensor.

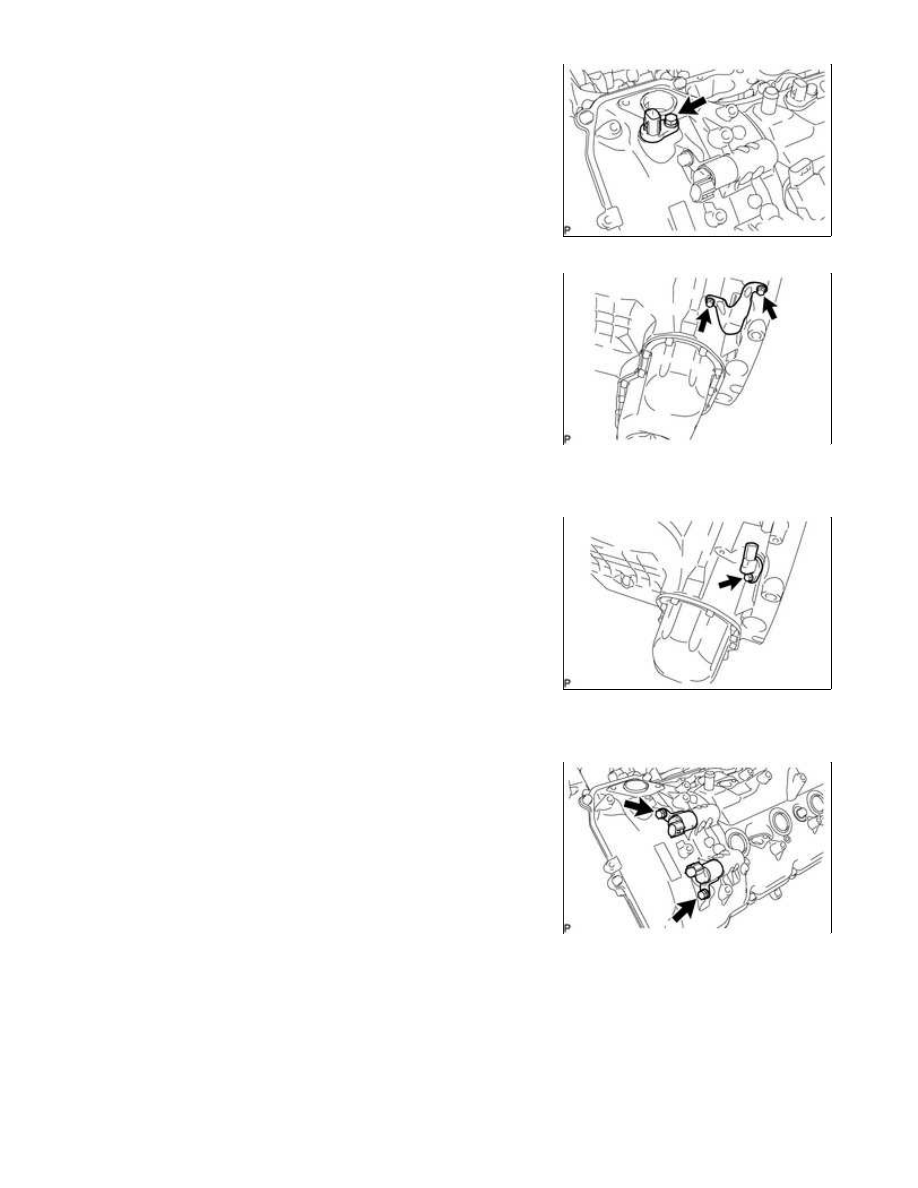

9. REMOVE CRANKSHAFT POSITION SENSOR PROTECTOR

(a) Remove the 2 bolts and sensor protector.

10. REMOVE CRANKSHAFT POSITION SENSOR

(a) Remove the bolt and crankshaft position sensor.

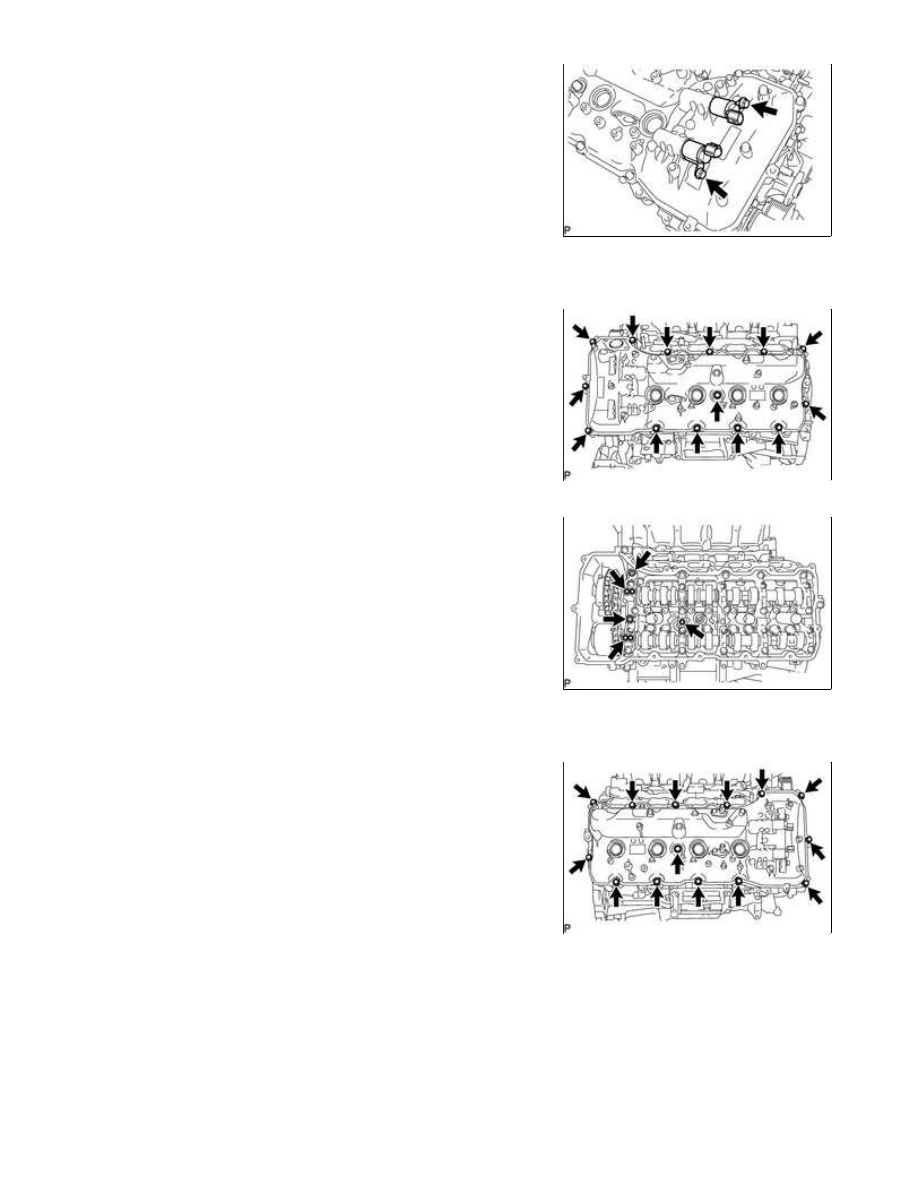

11. REMOVE CAMSHAFT OIL CONTROL VALVE ASSEMBLY

(a) LH:

Remove the 2 bolts and 2 oil control valves.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

(b) RH:

Remove the 2 bolts and 2 oil control valves.

12. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH

(a) Remove the 14 bolts, seal washer, cylinder head cover and

gasket.

HINT:

Make sure the removed parts are returned to the same places

they were removed from.

(b) Remove the 5 gaskets from the camshaft bearing caps (No. 2,

No. 3).

13. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH

(a) Remove the 14 bolts, seal washer, cylinder head cover and

gasket.

HINT:

Make sure the removed parts are returned to the same places

they were removed from.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

(b) Remove the 5 gaskets from the camshaft bearing caps (No. 1,

No. 3).

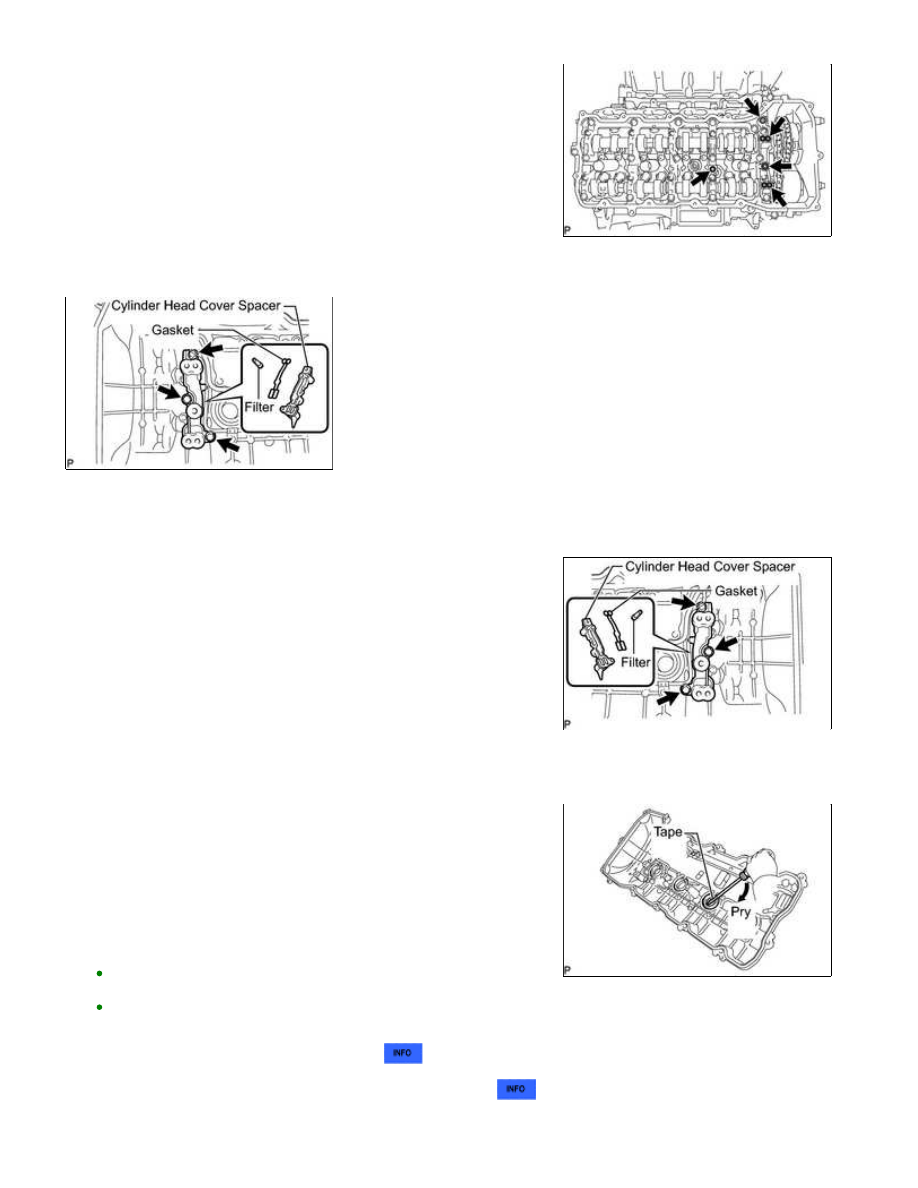

14. REMOVE OIL CONTROL VALVE FILTER

(a) LH:

Remove the 3 bolts, cylinder head cover spacer, gasket and valve filter.

(b) RH:

Remove the 3 bolts, cylinder head cover spacer, gasket and

valve filter.

15. REMOVE SPARK PLUG TUBE GASKET

(a) Bend the 4 ventilation baffle plate claws on the cylinder head

NOTICE:

Be careful not to damage the cylinder head cover.

HINT:

Be careful not to damage the gasket when removing it, as the
removed gasket needs to be used when installing a new one.
Tape the screwdriver tip before use.

16. REMOVE WATER PUMP ASSEMBLY

17. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...

18. REMOVE WATER INLET PIPE

19. REMOVE FRONT CRANKSHAFT OIL SEAL

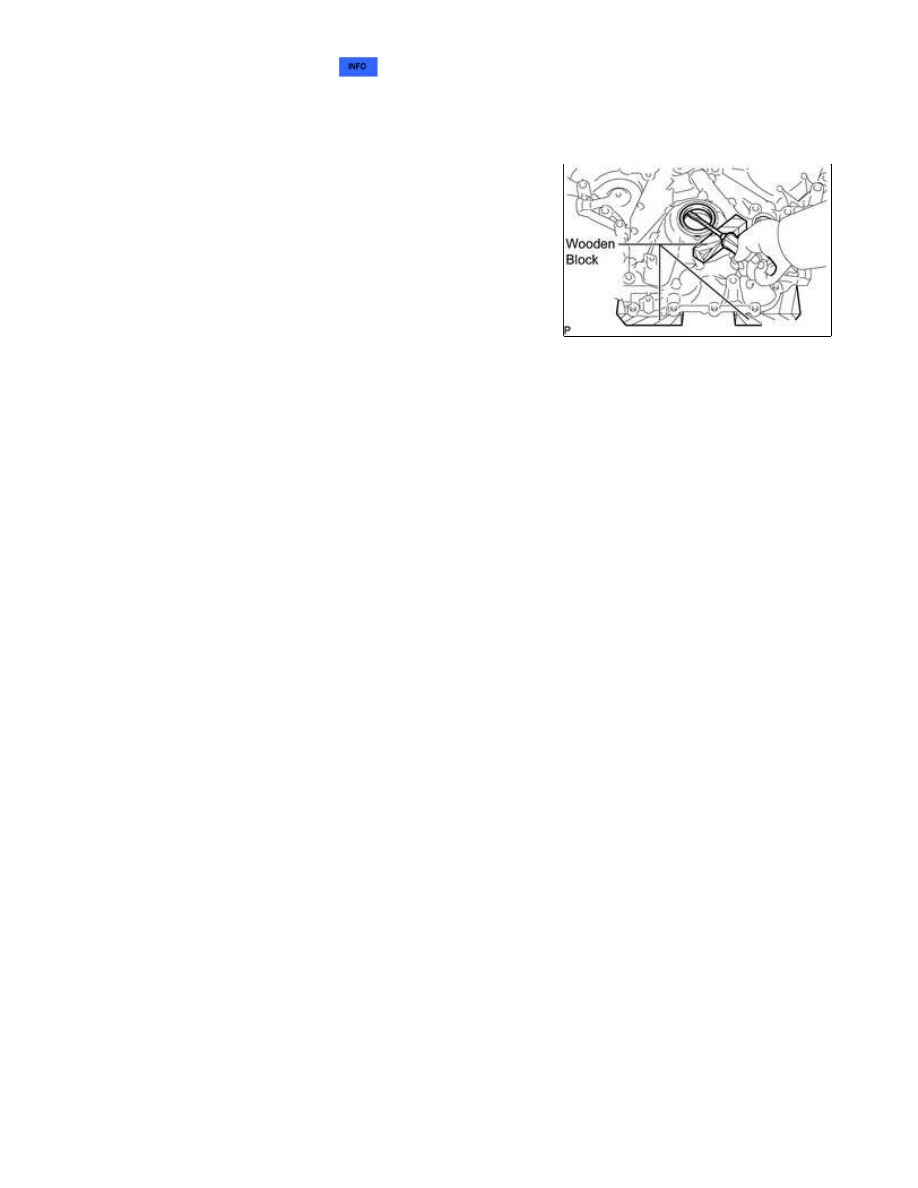

(a) Place the timing chain cover on wooden blocks.

(b) Place the oil pump on a wooden block.

(c) Using a screwdriver and wooden block, pry out the oil seal.

NOTICE:

Tape the screwdriver tip before use.

20. SET NO. 1 CYLINDER TO TDC / COMPRESSION

(a) Temporarily install the pulley set bolt.

(b) Rotate the crankshaft clockwise so that the timing marks on the crankshaft timing gear and camshaft

timing gears are as shown in the illustration.

HINT:

If the timing marks do not align, rotate the crankshaft clockwise again and align the timing marks.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; ...
