Title: 1UR-FE ENGINE MECHANICAL: DRIVE BELT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

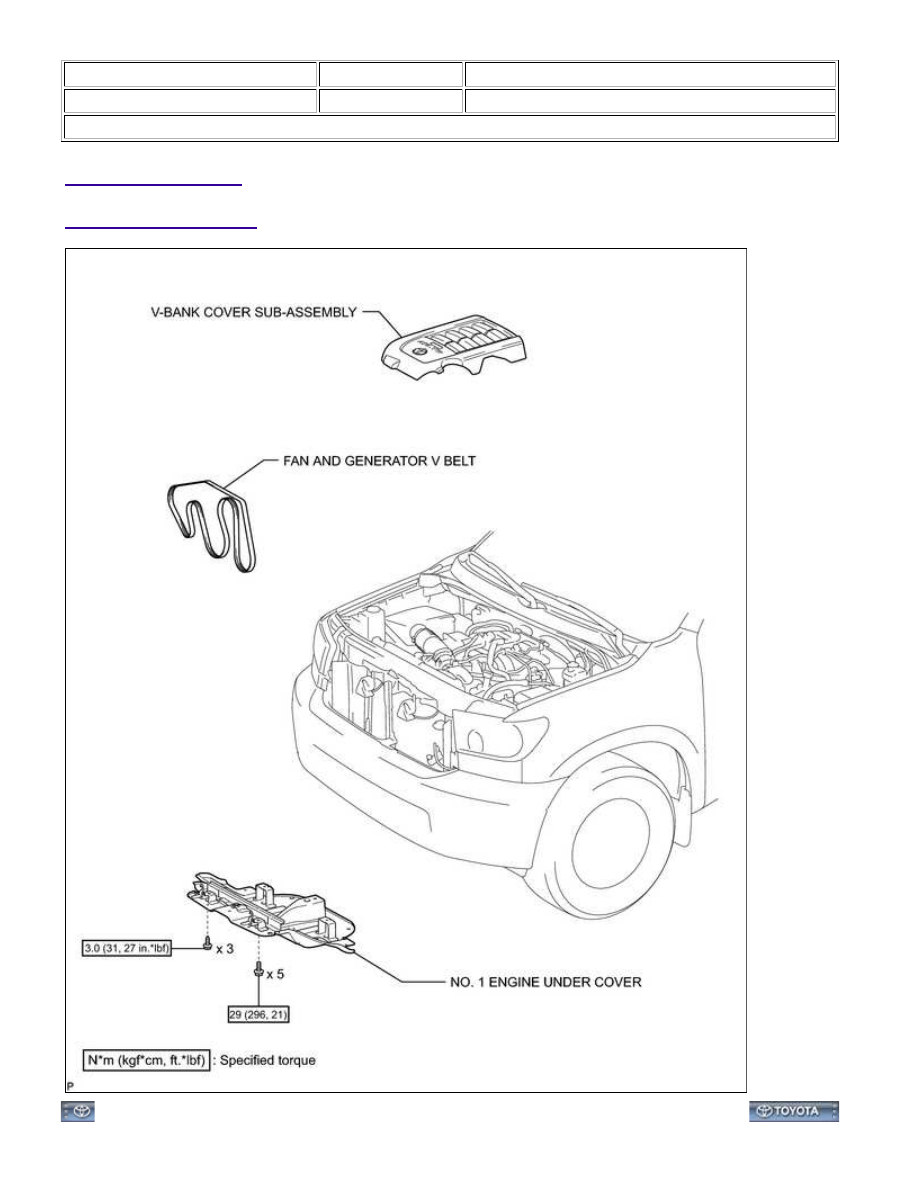

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: DRIVE BELT: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WF6029X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: DRIVE BELT: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

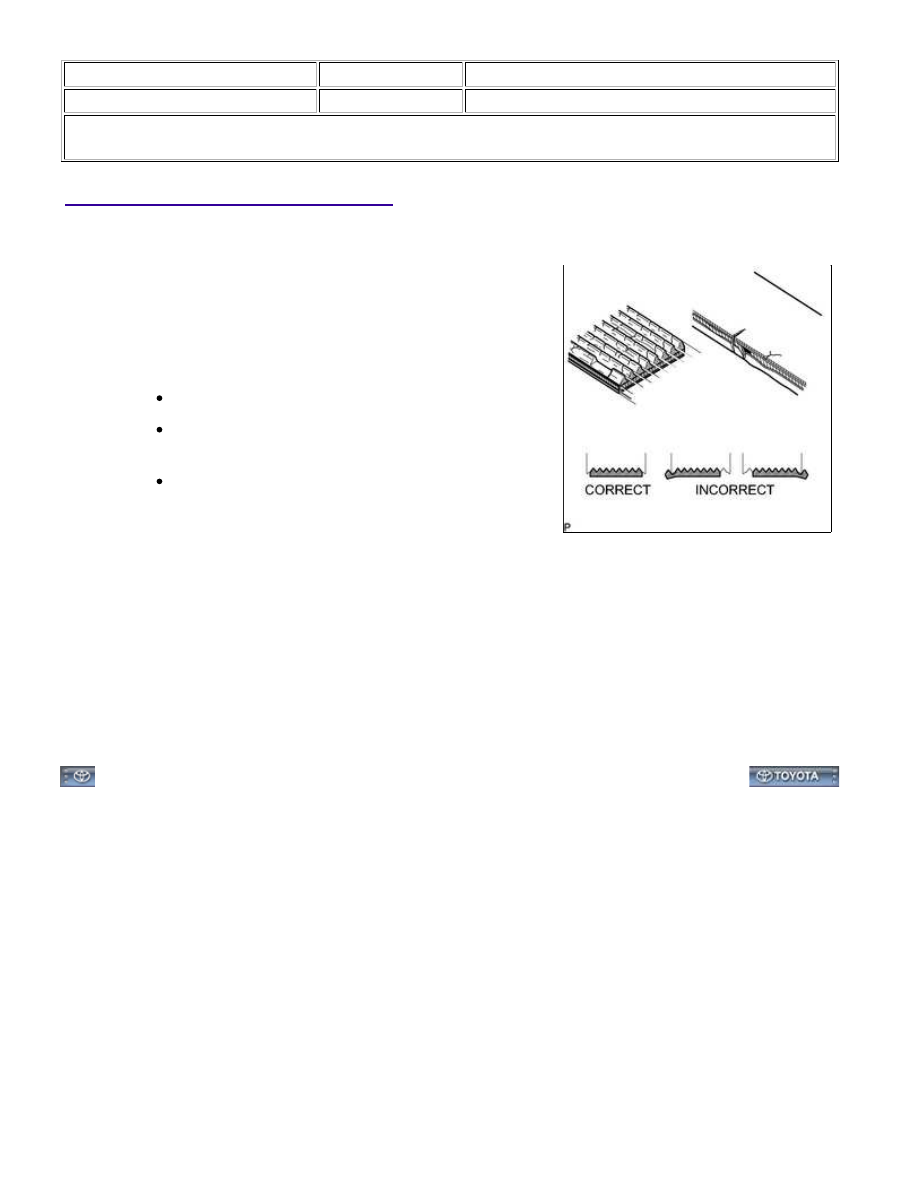

1. INSPECT FAN AND GENERATOR V BELT

generator V belt.

The belt is cracked.

The belt is worn out to the extent that the cords are

exposed.

The belt has chunks missing from the ribs.

(b) Check that the belt fits properly in the ribbed grooves.

HINT:

2. INSPECT V-RIBBED BELT TENSIONER ASSEMBLY

(a) Check that nothing gets caught in the tensioner by turning it clockwise and counterclockwise.

If the result is not as specified, replace the tensioner.

1UR-FE ENGINE MECHANICAL: DRIVE BELT: ON-VEHICLE IN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BOI02KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: DRIVE BELT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE NO. 1 ENGINE UNDER COVER

3. REMOVE FAN AND GENERATOR V BELT

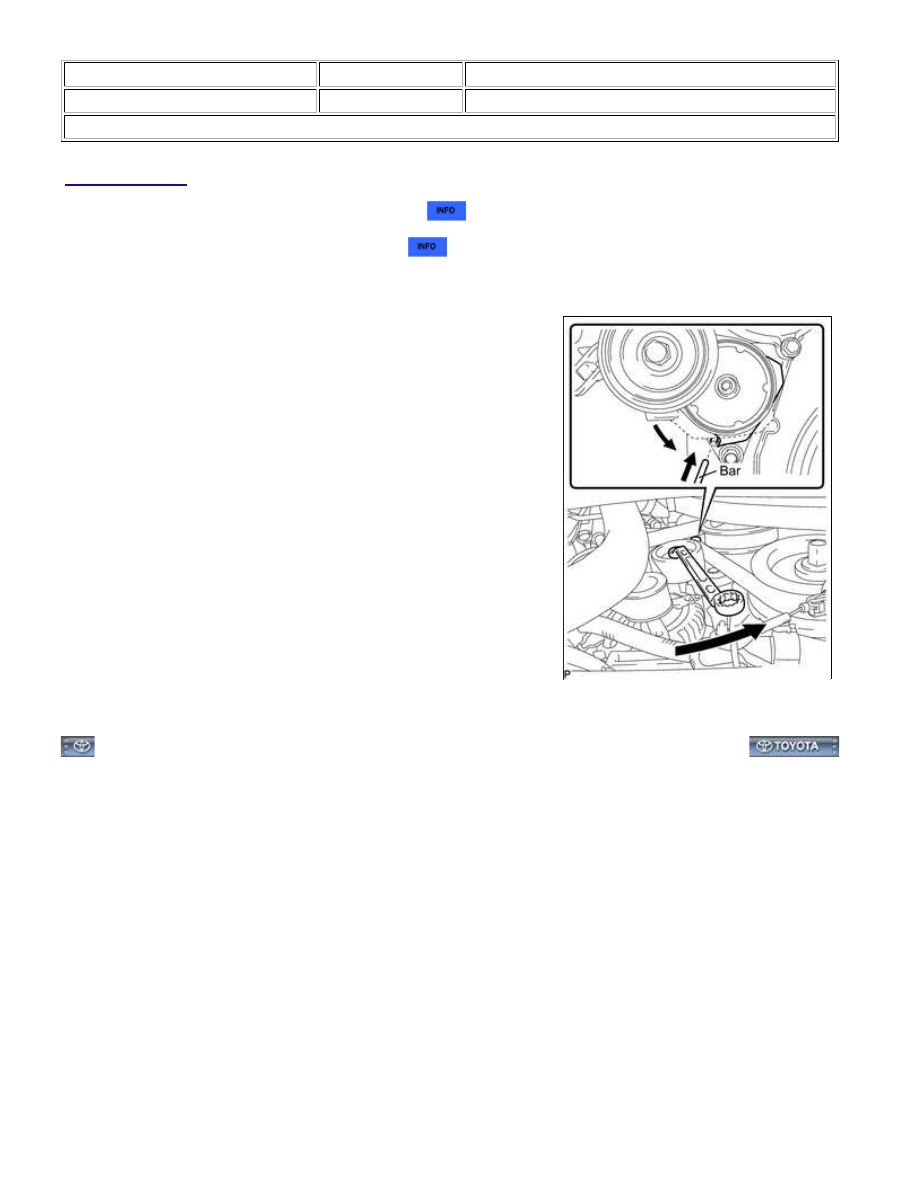

(a) While turning the belt tensioner counterclockwise, align the

service hole for the belt tensioner and the belt tensioner fixing

HINT:

The pulley bolt for the belt tensioner has a left-hand thread.

(b) Remove the V belt.

1UR-FE ENGINE MECHANICAL: DRIVE BELT: REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BOF02KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: DRIVE BELT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

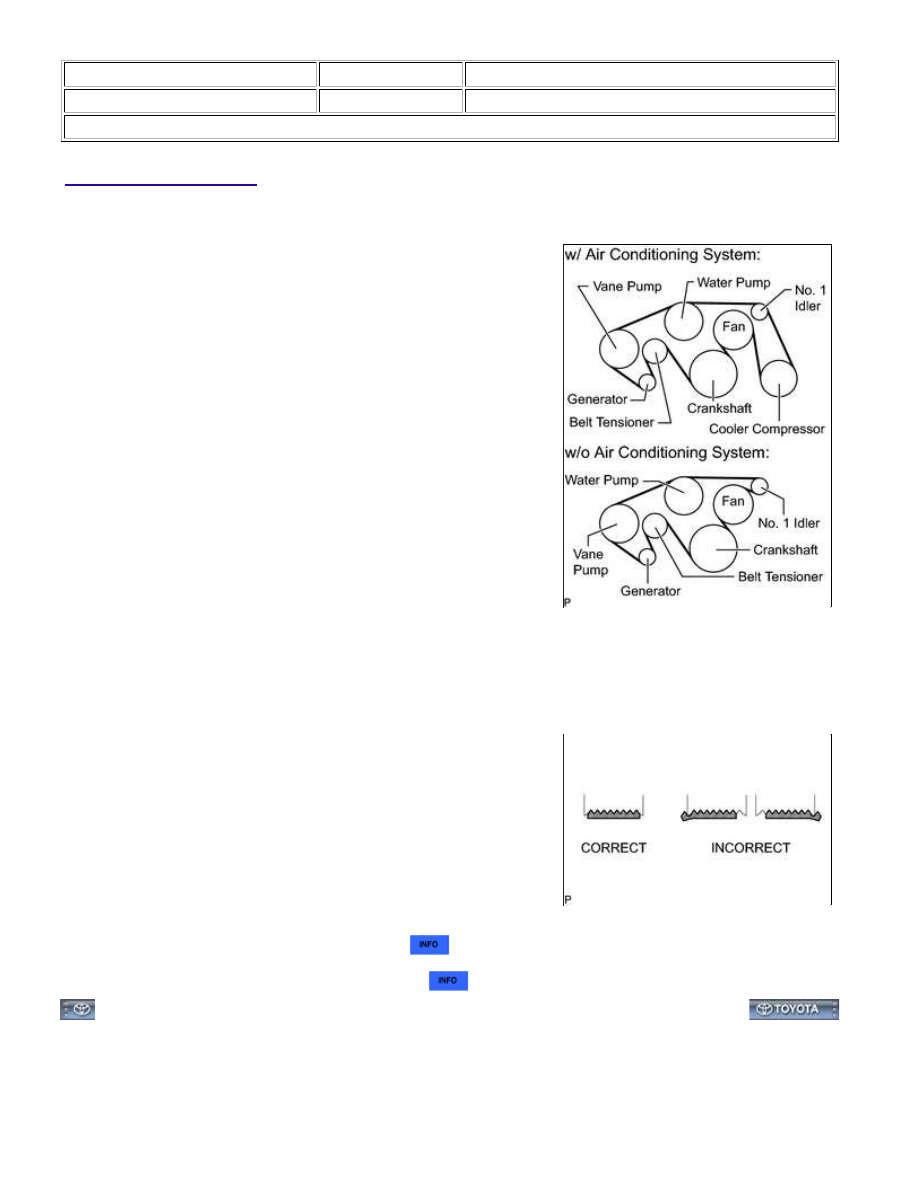

1. INSTALL FAN AND GENERATOR V BELT

(a) Set the V belt onto every part.

(b) While turning the belt tensioner counterclockwise, remove the pin.

NOTICE:

Make sure that the V belt is properly set to each pulley.

(c) After installing the belt, check that it fits properly in the ribbed

grooves.

HINT:

Make sure to check by hand that the belt has not slipped out of

3. INSTALL V-BANK COVER SUB-ASSEMBLY
